Laboratorio de Circuitos de Corriente Alterna – ELT 250 72

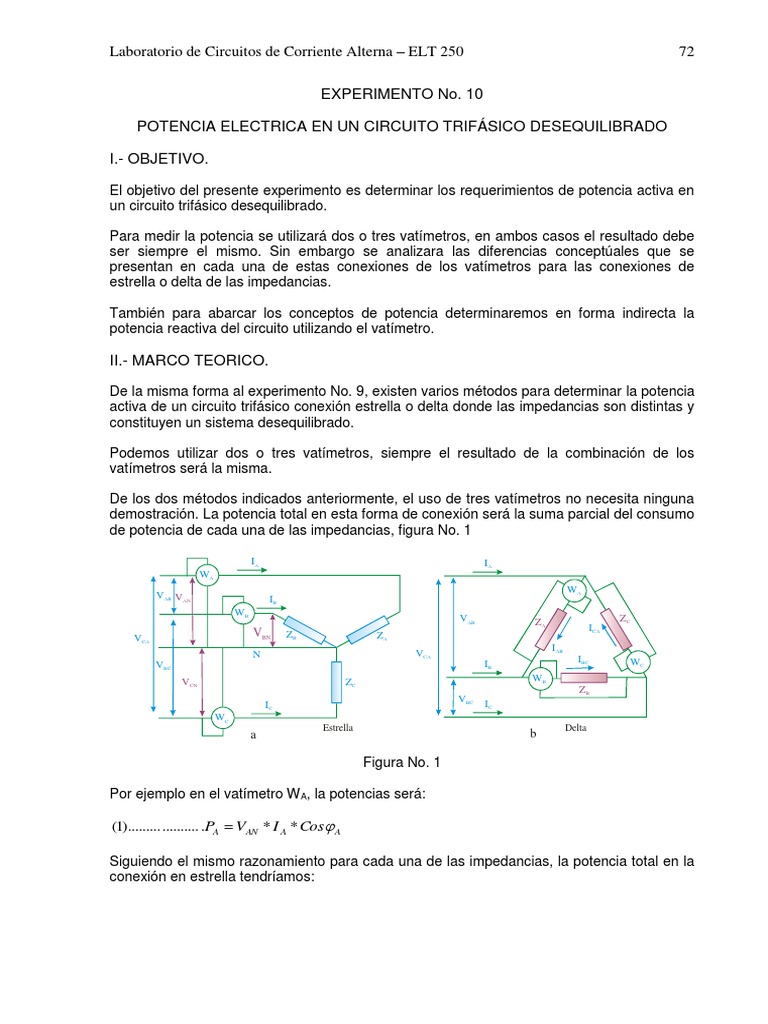

EXPERIMENTO No. 10

POTENCIA ELECTRICA EN UN CIRCUITO TRIFÁSICO DESEQUILIBRADO

I.- OBJETIVO.

El objetivo del presente experimento es determinar los requerimientos de potencia activa en

un circuito trifásico desequilibrado.

Para medir la potencia se utilizará dos o tres vatímetros, en ambos casos el resultado debe
ser siempre el mismo. Sin embargo se analizara las diferencias conceptúales que se
presentan en cada una de estas conexiones de los vatímetros para las conexiones de
estrella o delta de las impedancias.

También para abarcar los conceptos de potencia determinaremos en forma indirecta la

potencia reactiva del circuito utilizando el vatímetro.

II.- MARCO TEORICO.

De la misma forma al experimento No. 9, existen varios métodos para determinar la potencia
activa de un circuito trifásico conexión estrella o delta donde las impedancias son distintas y
constituyen un sistema desequilibrado.

Podemos utilizar dos o tres vatímetros, siempre el resultado de la combinación de los

vatímetros será la misma.

De los dos métodos indicados anteriormente, el uso de tres vatímetros no necesita ninguna
demostración. La potencia total en esta forma de conexión será la suma parcial del consumo
de potencia de cada una de las impedancias, figura No. 1

IA IA
WA
WA
VAB VAN IB
WB
VAB ZA ZC
ICA
VCA VBN ZB ZA
IAB
N VCA
IB IBC WC
VBC
VCN ZC WB
ZB
IC VBC IC
WC
Estrella Delta
a b

Figura No. 1

Por ejemplo en el vatímetro W A, la potencias será:

(1)......... .......... .PA  VAN * I A * Cos A

Siguiendo el mismo razonamiento para cada una de las impedancias, la potencia total en la
conexión en estrella tendríamos:
Laboratorio de Circuitos de Corriente Alterna – ELT 250 73

(2)......... .......... .PT  VAN * I A * Cos A  VBN * I B * Cos B  VCN * I C * CosC

o sea la suma parcial de la potencia en cada una de las impedancias.

(3)......... .......... .PT  PA  PB  PC

La potencia total para la conexión delta, también es la suma parcial de las impedancias
conectadas en delta.

II.1.- CONEXIÓN CON DOS VATIMETROS.

Analicemos ahora si dos vatímetros, figura No. 2, registran la potencia trifásica total para un
circuito trifásico desequilibrado. Recordemos que si era posible cuando el sistema era
equilibrado.

IA IA
W1 W1

VAB IB
W2
VAB
VBC ZB ZA ZA ZC
VCA
VCA
IB
ZC W2
ZB
IC VBC I
C

Estrella Delta
a b

Figura No. 2

Para verificar esta inicial posibilidad, habría que demostrar que:

(4)......... .......... .PT  W1  W2  VAO * I A * Cos A  VBO * I B * Cos B  VCO * I C * CosC

(5)......... .......... .PT  W1  W2  PA  PB  PC

Si observamos la ecuación No. 4, las tensiones en cada una de las impedancias es: VAO,
VBO y VCO, no se toma en cuenta la tensión de fase con relación al neutro, ya que el punto de
la estrella es “O” y puede estar con un potencial distinto al neutro, experimento No. 7.

Para demostrar inicialmente recordemos que:


 
(6)......... .......... .P  Re V * I * 
La ecuación No. 6 indica que la potencia media de un circuito es igual a la parte real del
producto de los vectores tensión y corriente. Bajo este análisis entonces tendríamos que la
potencia en cada uno de los vatímetros es:

 
(7)......... .......... .W1  Re V AC * I A* 
Laboratorio de Circuitos de Corriente Alterna – ELT 250 74


 
(8)......... .......... .W2  Re V BC * I B* 
Analicemos el resultado vectorial de la tensión de líneas de las ecuación No. 7 ayudados de
la figura No. 3.
-V CO
V AB V AC
V AO

IA
V BC
V CO O IB
V ON V BO
IC

-V AO
V CA

Figura No. 3

  
(9)......... .......... .V AC  V AO  VCO
  
(10)......... .......... .VBC  VBO  VCO


    
(11)......... .......... .PT  W1  W2  Re (V AO  VCO ) * I A  (VBO  VCO ) * I B 
haciendo operaciones tendríamos que:
    
(12)......... .......... .PT  W1  W2  Re V AO * I A  VBO * I B  VCO * I C

Para este resultado utilizamos que en el centro de la estrella se cumple que:

  
(13)......... .......... .I C   I A  I B

Entonces a partir de la ecuación No. 12, podemos concluir que efectivamente, la suma de
los dos vatímetros corresponde a la potencia total de circuito, ecuación No. 5.

II.2.- POTENCIA REACTIVA DEL CIRCUITO.

Para determinar la potencia trifásica reactiva del circuito, podemos utilizar la conexión
denominada como conexión de vatímetros de Righi, figura No. 4.

La potencia reactiva puede ser conocida a partir de la ecuación No. 14.

Laboratorio de Circuitos de Corriente Alterna – ELT 250 75

W A  WB  2 * WC
(14)......... .......... .Q 
3

El desarrollo de la deducción dejaremos como tema de investigación.

IA
WA

VAB IB
WB

VBC ZB ZA
VCA

ZC

IC
WC

Figura No. 4

II.3.- FACTOR DE POTENCIA.

El factor de potencia para un sistema simétrico pero desequilibrado, es el coseno del ángulo
de desfase global  G . Es el ángulo de la terna de vectores de las tensiones de línea y las
corrientes de línea.
P P W1  W2
(19)......... .......... .Cos G   
S P2  Q2  W  WB  2 * WC 
2

(W1  W2 )   A
2

 3 

III.- PARTE EXPERIMENTAL.

III.1.- Procedimiento.

a. Medir la resistencia externa, figura No. 5

b. Medir la resistencia de la bobina, figura No. 6
c. Medir la impedancia de la bobina, determinar la reactancia inductiva, figura No. 5.
d. Instalar los circuitos de las figura No. 7 (Conexión Estrella, Delta).
e. Registrar los resultados en los tres vatímetros.
f. Instalar los circuitos de la figura No. 8 (Dos vatímetros, conexión Estrella y Delta).
g. Registrar los resultados de los dos vatímetros.
h. Instalar el circuito de la figura No. 9
i. Registrar la medición de los tres vatímetros para calcular la potencia reactiva.
Laboratorio de Circuitos de Corriente Alterna – ELT 250 76

III.2.- Determinación de la resistencia.

Figura No. 5

La determinación de la resistencia será en forma directa mediante un tester en la posición

de medición de resistencias, figura No. 5

Instrumentos: Ohmetro (Ohmio)...........................

III.3.- Determinación de los parámetros de la bobina.

Para conocer la resistencia interna de la bobina y la reactancia inductiva se utilizar el

siguiente circuito, figura No. 6

Instrumentos: Ohmetro (Ohmio)...........................

Voltímetro (V)................................
Amperímetro (A).............................

V Ω

Figura No. 6

V
Impedancia de la bobina (módulo): Z   R 2  X L2  .......... ..( )
A
Reactancia inductiva de la bobina (modulo): X L  Z 2  R 2  .......... ....( )

III.4.- Conexión con tres vatímetro.

Conexiones estrella y delta.

Tensión de línea VAB....................... (V)

Tensión de línea VBC....................... (V)
Tensión de línea VCA....................... (V)
Laboratorio de Circuitos de Corriente Alterna – ELT 250 77

Tensión de fase VAN....................... (V)

Tensión de fase VBN....................... (V)
Tensión de fase VCN....................... (V)

WA
WA

WB
ZA ZC
ZB ZA
N
WC
ZC WB
ZB

WC
Estrella Delta
a b

Figura No. 7

Potencia del vatímetro WA..................... (W)

Potencia del vatímetro WB..................... (W)
Potencia del vatímetro WC..................... (W)

III.5.- Conexión con dos vatímetros.

A W1 A W1

B W2

ZA ZC
ZB ZA

B W2
ZC
ZB

C C
Estrella Delta
a b

Figura No. 8

Tensión de línea VAB....................... (V)

Tensión de línea VBC....................... (V)
Tensión de línea VCA....................... (V)
Potencia del vatímetro W1......................... (W)
Potencia del vatímetro W2......................... (W)
Laboratorio de Circuitos de Corriente Alterna – ELT 250 78

III.6.- Potencia Reactiva.

WA

WB

ZB ZA

ZC

WC

Figura No. 9

Tensión de línea VAB....................... (V)

Tensión de línea VBC....................... (V)
Tensión de línea VCA....................... (V)
Potencia del vatímetro WA..................... (W)
Potencia del vatímetro WB..................... (W)
Potencia del vatímetro WC..................... (W)

IV.- REGISTRO DE LAS MAGNITUDES ELECTRICAS.

El detalle de las magnitudes eléctricas que se deben medir y registrar se adjunta en una
hoja de datos al final del documento.

V.- ANÁLISIS TEORICO PRÁCTICO.

a. Calcular las potencias parciales en cada una de las impedancias.

b. Comparar los resultados del laboratorio registrados en cada uno de los vatímetros.
c. Calcular la potencia total trifásica del circuito.
d. Comparar con los resultados obtenidos del laboratorio.
e. Calcular la potencia reactiva del circuito trifásico.
f. Comparar con los resultados experimentales.
g. Calcular el factor de potencia.
h. Comparar con los resultados obtenidos a partir de las lecturas de los instrumentos de
potencia.

VI.- TEMAS DE INVESTIGACIÓN.

a. Deducir la ecuación No. 14.

b. Investigar otro método para determinar el factor de potencia en un circuito trifásico
desequilibrado.
