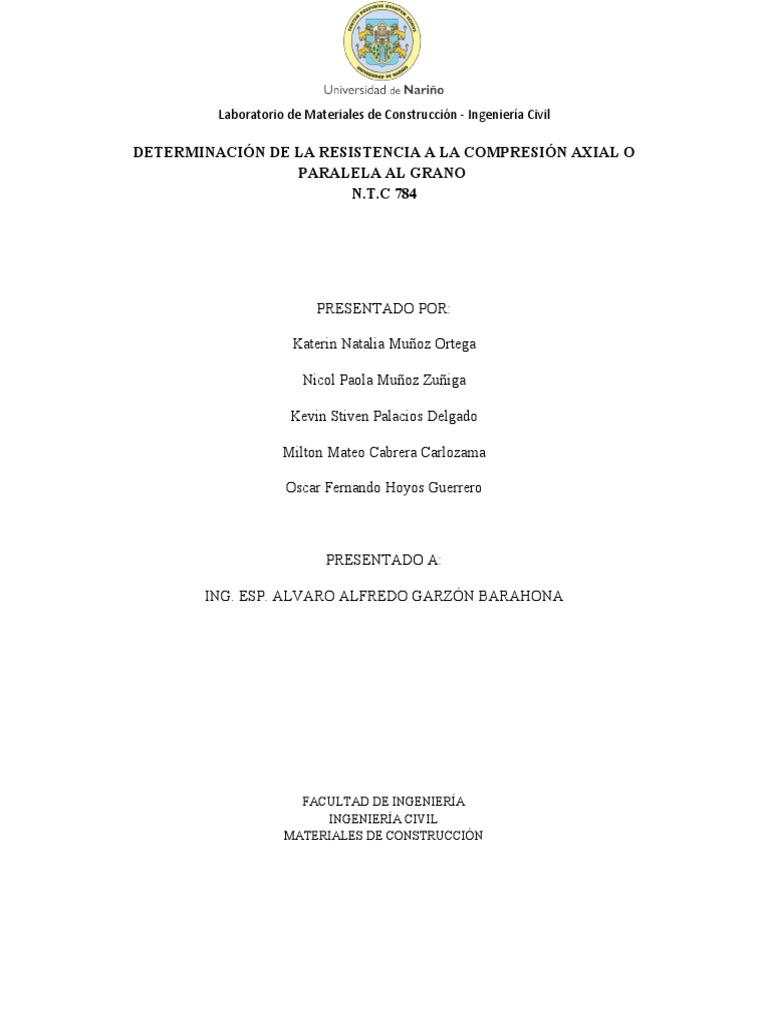

Laboratorio de Materiales de Construcción - Ingeniería Civil

DETERMINACIÓN DE LA RESISTENCIA A LA COMPRESIÓN AXIAL O

PARALELA AL GRANO
N.T.C 784

PRESENTADO POR:

Katerin Natalia Muñoz Ortega

Nicol Paola Muñoz Zuñiga

Kevin Stiven Palacios Delgado

Milton Mateo Cabrera Carlozama

Oscar Fernando Hoyos Guerrero

PRESENTADO A:

ING. ESP. ALVARO ALFREDO GARZÓN BARAHONA

FACULTAD DE INGENIERÍA
INGENIERÍA CIVIL
MATERIALES DE CONSTRUCCIÓN
 Laboratorio de Materiales de Construcción - Ingeniería Civil

INTRODUCCION
En el presente informe se describirá el procedimiento a tener en cuenta para
determinar la resistencia a la compresión paralela o axial al grano.
La madera presenta gran resistencia a los esfuerzos de compresión paralela a
sus fibras. Esto proviene del hecho que las fibras están orientadas con su eje
longitudinal en esa dirección y que a su vez coincide, o está muy cerca de la
orientación de las micro fibrillas que constituyen la capa media de la pared
celular. Esta es la capa de mayor espesor de las fibras.
Las resistencias y módulos de elasticidad en la dirección paralela a la fibra son
mucho más elevados que en la dirección perpendicular.
 Laboratorio de Materiales de Construcción - Ingeniería Civil

OBJETIVO

OBJETIVO GENERAL
Esta norma tiene por objeto establecer el método para determinar la resistencia
de la madera axial o paralela al grano. la resistencia a la compresión paralela
a la fibra de la madera asociada a un contenido de humedad dado.

OBJETIVOS ESPECÍFICOS
 Observar y analizar la forma de falla que presenta este material y a su
vez, estudiar las deformaciones específicas de la madera a grandes
cargas.
 Determinar la resistencia máxima a la rotura por compresión axial.
 Determinar la resistencia a la compresión máxima y rotura.
 Determinar la resistencia a la compresión al límite de
proporcionalidad.
 Laboratorio de Materiales de Construcción - Ingeniería Civil

MARCO TEORICO
PREPARACIÓN DE LAS PROBETAS

Las probetas empleadas en este ensayo consisten en primas rectos de 3 cm x 3

cm hasta 5 cm x 5 cm de sección transversal y longitud de 2 a 4 veces el
ancho. La fibra debe ser paralela a la longitud. Las medidas de las probetas
deben verificarse en el momento del ensayo. El número de probetas de ensayo
estará de acuerdo con el grado de exactitud requerido según lo indicado en la
NTC 787.
APARATOS

 Prensa
Capaz de producir fuerzas mayores de 2 000 da N, provista de 2 crucetas, una
fija y otra móvil y de un mecanismo que permita regular la velocidad lineal de
la cruceta móvil. Una de las crucetas por lo menos debe estar provista de un
cabezal con una articulación esférica que permita una distribución uniforme de
la carga.
 Deflectómetro
Debe utilizarse en caso de que la prensa no disponga de un registrador
automático de la curva de esfuerzo-deformación. Al montarse éste sobre la
probeta, debe haber entre sus abrazaderas una separación mínima de 6 cm.

Fg. 1 prensa
 Laboratorio de Materiales de Construcción - Ingeniería Civil

PROCEDIMIENTO

La carga se aplica sobre las bases del prisma, esto es, sobre las caras
transversales, en forma continua y durante todo el ensayo para que produzca
una deformación de 0,6 milímetros por minuto. Los valores para la curva de
esfuerzo-deformación se toman aún después de la rotura de la probeta.
Posición de las roturas del ensayo. Para obtener resultados uniformes y
satisfactorios, es necesario que las roturas se produzcan en el cuerpo de la
probeta. Este resultado es más exacto en las probetas de sección transversal
uniforme, cuando los extremos de dicha probeta tienen un contenido de
humedad menor que el resto de la misma.
Descripción de las roturas por compresión. Las roturas por compresión se
describen de acuerdo con la apariencia de las mismas en la superficie en que
aparezcan. En caso de presentarse dos o más roturas, se describen en el orden
en que ocurrieron. En la planilla correspondiente debe dibujarse, en la gráfica,
la forma de la rotura.
Inmediatamente después de realizado el ensayo, se corta de la probeta un
prisma de 2 cm de altura, cuyas superficies y aristas se deben fijar
convenientemente a fin de despojarlas de astillas y otras irregularidades, y se
determina el contenido de humedad de acuerdo con lo establecido en la NTC
206 (1a. revisión)
 Laboratorio de Materiales de Construcción - Ingeniería Civil

MATERIALES Y EQUIPOS

Para el ensayo de flexión de la madera se utilizaron los siguientes equipos:

 Máquina universal de ensayos mecánicos

 Probeta de madera (4x2x2) cm.

 Deflectómetro
 Laboratorio de Materiales de Construcción - Ingeniería Civil

PROCEDIMIENTO
 Tomamos datos de longitud de cada lado de la probeta a ensayarse con
el fin de saber a qué área estará expuesta a las cargas.
 Colocamos el deformímetro en el área a ser analizada con el fin de
tomar medidas de las deformaciones.
 Colocamos la probeta de madera en la máquina y la aplicamos cargas
que van ir aumentando según se especifica en la norma y según esto
vamos midiendo las deformaciones para cada caso.
 Finalmente vamos a observar y medir las fallas y deformaciones que se
hayan producido después de haberse aplicado las cargas.
 Laboratorio de Materiales de Construcción - Ingeniería Civil

EVIDENCIAS

Fg. 2 y Fg. 3 aplicación de compresión a la probeta

Fg. 4, fg. 5, fg. 6, y fg. 7 probetas resultantes de la compresión

 Laboratorio de Materiales de Construcción - Ingeniería Civil

CONCLUSIONES
 Laboratorio de Materiales de Construcción - Ingeniería Civil

BIBLIOGRAFIA
Instituto Colombiano de Normas Técnicas y Certificación. Maderas.
Determinación de la resistencia a la compresión axial o paralela al grano.
Bogotá: ICONTEC, (NTC 784).
