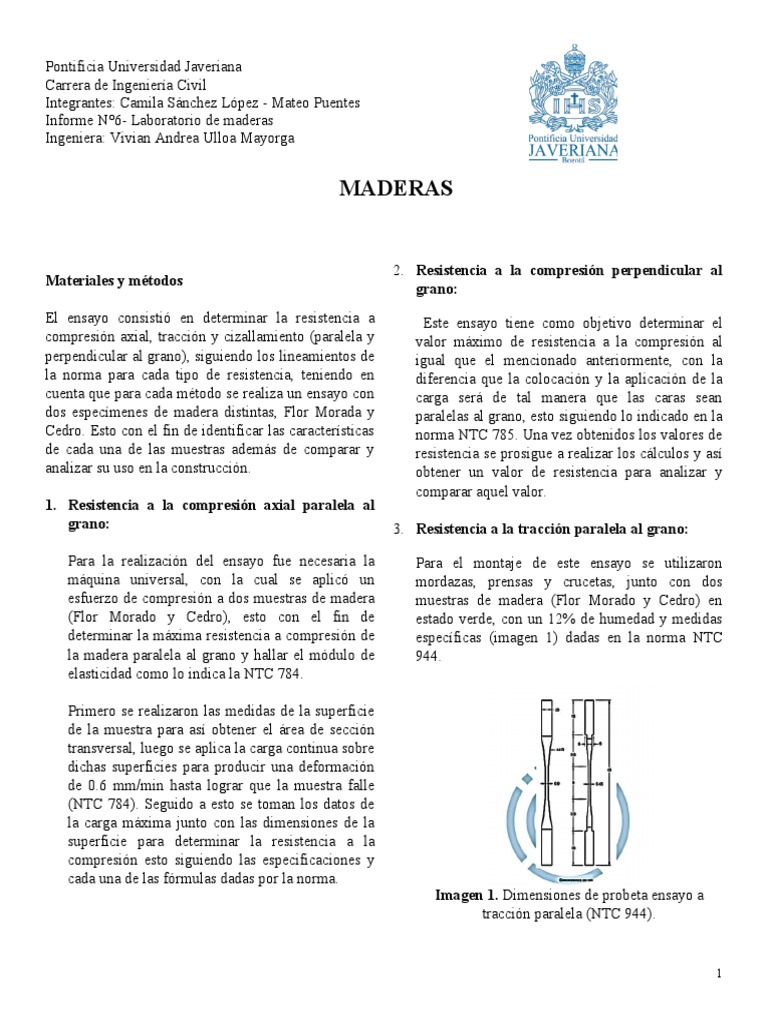

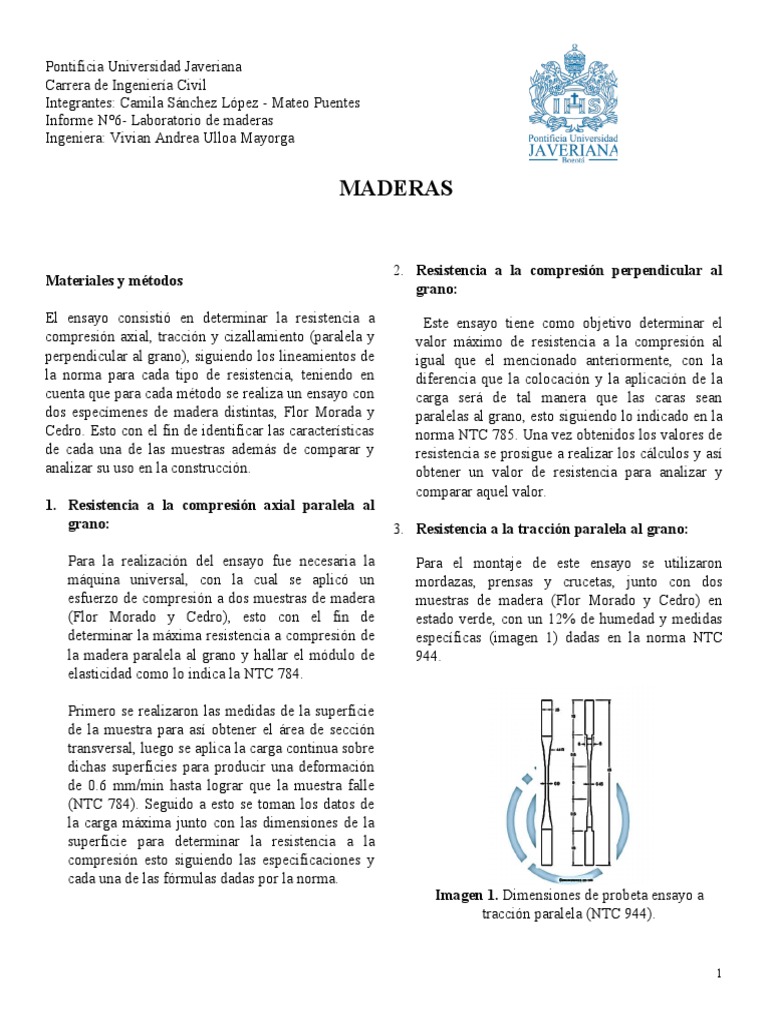

Pontificia Universidad Javeriana

Carrera de Ingeniería Civil

Integrantes: Camila Sánchez López - Mateo Puentes
Informe N°6- Laboratorio de maderas
Ingeniera: Vivian Andrea Ulloa Mayorga

MADERAS

2. Resistencia a la compresión perpendicular al

Materiales y métodos
El ensayo consistió en determinar la resistencia a
compresión axial, tracción y cizallamiento (paralela y
perpendicular al grano), siguiendo los lineamientos de
la norma para cada tipo de resistencia, teniendo en
cuenta que para cada método se realiza un ensayo con
dos especímenes de madera distintas, Flor Morada y
Cedro. Esto con el fin de identificar las características
de cada una de las muestras además de comparar y
analizar su uso en la construcción.
1. Resistencia a la compresión axial paralela al
grano:
grano:
Este ensayo tiene como objetivo determinar el
valor máximo de resistencia a la compresión al
igual que el mencionado anteriormente, con la
diferencia que la colocación y la aplicación de la
carga será de tal manera que las caras sean
paralelas al grano, esto siguiendo lo indicado en la
norma NTC 785. Una vez obtenidos los valores de
resistencia se prosigue a realizar los cálculos y así
obtener un valor de resistencia para analizar y
comparar aquel valor.
3. Resistencia a la tracción paralela al grano:

Para la realización del ensayo fue necesaria la
máquina universal, con la cual se aplicó un
esfuerzo de compresión a dos muestras de madera
(Flor Morado y Cedro), esto con el fin de
determinar la máxima resistencia a compresión de
la madera paralela al grano y hallar el módulo de
elasticidad como lo indica la NTC 784.
Para el montaje de este ensayo se utilizaron
mordazas, prensas y crucetas, junto con dos
muestras de madera (Flor Morado y Cedro) en
estado verde, con un 12% de humedad y medidas
específicas (imagen 1) dadas en la norma NTC
944.

Primero se realizaron las medidas de la superficie

de la muestra para así obtener el área de sección
transversal, luego se aplica la carga continua sobre
dichas superficies para producir una deformación
de 0.6 mm/min hasta lograr que la muestra falle
(NTC 784). Seguido a esto se toman los datos de
la carga máxima junto con las dimensiones de la
superficie para determinar la resistencia a la
compresión esto siguiendo las especificaciones y
cada una de las fórmulas dadas por la norma.
Imagen 1. Dimensiones de probeta ensayo a
tracción paralela (NTC 944).

1
 Este ensayo tiene como objetivo “determinar el
esfuerzo unitario máximo, el esfuerzo unitario al
límite de proporcionalidad y el módulo de
elasticidad de las maderas a la tracción paralela al
grano” (NTC 944). Para lo cual las muestras son
colocadas de tal forma que las prensas y las
crucetas toman de los extremos la muestra, luego
se desplaza verticalmente a una velocidad de 1 ±
0.25 mm/min hasta lograr que la muestra falle. Por
último, se toman los datos obtenidos de la
resistencia máxima soportada antes de la falla
junto con el valor del área de la sección
transversal y la luz entre rodillos, esto para hallar
el valor aplicando la fórmula indicada en la NTC
944.
5. Cizallamiento paralelo al grano:
4. Resistencia a la tracción perpendicular al
grano:
Para este método se utilizó la prensa con dos
crucetas, mordazas y la máquina universal que en
este caso generaría un esfuerzo a tracción junto
con las dos muestras de madera (Flor Morado y
Cedro) secas y a temperatura ambiente con
medidas específicas (Imagen 2) dadas por la
norma NTC 961.
Imagen 2. Dimensiones probeta ensayo a tracción
perpendicular (NTC 944).
13/05/2020
El objetivo del ensayo es “determinar el esfuerzo
unitario máximo de la madera a la tracción
perpendicular al grano” (NTC 784). Para lo cual
se coloca la muestra en la cruceta y se fijan con
ayuda de las mordazas, la cruceta se desplaza a
una velocidad de 2.5 ± 0,6 mm/min como lo
especifica
la norma NTC 961, este procedimiento se realiza
hasta conseguir que la muestra falle y por último
se determina cual es el valor de la fuerza máxima
aplicada para cada muestra, para luego con las
fórmulas dadas en la norma, hallar el valor de la
resistencia a tracción.
Este ensayo tiene el objetivo de “determinar la
resistencia de la madera al cizallamiento paralelo
al grano” (NTC 775). Usando dos muestras de
madera (Flor Morado y Cedro) con medidas
especificadas (imagen 3) en la norma NTC 775 y
con ayuda de un dispositivo de cizallamiento que
varia la velocidad lineal, se determina el valor
máximo de resistencia al cizallamiento.
Imagen 3. Dimensiones probeta ensayo
cizallamiento paralelo (NTC 775).
La colocación de la muestra en el instrumento de
cizallamiento debe ser de tal forma que “la cara
5x5 quede en posición paralela a la pieza móvil y
que la superficie B reciba la presión de la
cizalla… y dos tornillos hagan presión sobre la
cara” con una carga de 0.6 mm/min como lo
indica la norma NTC 775, para finalmente
observar cuando la muestra falla y así tomar el
respectivo valor de carga máxima junto con las
medidas de la superficie para calcular la
resistencia al cizallamiento de las muestras
2
 ensayadas.

6. Cizallamiento perpendicular al grano: Para el cálculo de la resistencia se deben medir el

ancho, altura y luz entre los soportes, para aplicar
Para este método se utilizó el dispositivo de la ecuación dada por la norma y así obtener el
cizallamiento mencionado en el anterior ensayo valor de la resistencia a flexión.
con la diferencia de la colocación y corte de la
muestra, que debe ser de tal forma que quede
cortada paralela al grano (imagen 4) con las
medidas especificadas, centrada con una muestra
de acero sobre la parte superior de la muestra para
aplicar la carga (NTC 785). Análisis de resultados:

(Mateo)

Imagen 4. Dimensiones de probeta de ensayo

cizallamiento perpendicular (NTC 785).

Finalmente, al aplicar la carga el elemento falla, se

observa cual es el valor obtenido por la carga máxima
para calcular la resistencia de cizallamiento
perpendicular al grano con las formulas indicadas en
la norma.

7. Resistencia a la flexión:
Para este ensayo fue necesario la máquina
universal que en este caso aplica una carga a
flexión, se utilizan dos tipos de maderas (Flor
Morado y Cedro) las cuales tienen medidas
específicas dadas en la norma NTC 663. El
objetivo de ensayo es “determinar la resistencia de
la madera a la flexión”, para lo cual cada muestra
fue puesta sobre la maquina universal y “se cargó
de forma continua y constante para obtener una
deformación de 2,5 mm/min, La muestra es
colocada de tal forma que quede sobre los rodillos
y por la parte superior se aplica una fuerza con un
pistón, para finalmente registrar la deformación y
la carga correspondiente” (NTC 663).

3
13/05/2020
Conclusiones
 Se puede observar la importancia de las
propiedades físicas de la madera, pues no solo
es necesario tener en cuenta el valor de
resistencia obtenida para cada muestra sino la
orientación de las fibras que cada una posee ya
que se comportan diferente, pues la madera al
ser anisotrópica depende de esta dirección y
determinará como falla la muestra y para cada
caso se obtiene un valor específico de
resistencia con el que se evaluará cuál es más
conveniente usar en este caso buscamos una
mejor resistencia.
 Es importante tener en cuenta el valor de la
humedad en la madera para construcción, pues
para un mejor valor o resultado de resistencia
se requiere madera seca que según la norma
para cualquier tipo de ensayo indica que debe
tener un valor menor al 18%. La madera seca
se encuentra específicamente en el centro del
tronco, de no ser así se podría realizar un
proceso de secado hasta que la madera obtenga
el porcentaje de humedad indicado.
 La madera es un material apto para la
construcción pues tiene características como
su disponibilidad, su coste relativamente bajo,
su facilidad de uso y su durabilidad (Mamlouk
& Zaniewski, 2009) junto con una excelente
resistencia sísmica, térmica, aislante y lo más
importante es un recurso renovable por lo que
es Eco amigable. En Colombia este material
no es muy usado ni aprovechado, pues es más
común usar materiales como el concreto,
entonces para implementar el uso de la madera
es necesario realizar más estudios acerca de su
uso, resistencia y normativa, para así tener
garantía de que es funcional como material
para la construcción y que puede reemplazar
materiales comunes como lo son en concreto.
13/05/2020
 Para el caso de la resistencia a compresión se
puede concluir que cuando se realiza el ensayo
con las fibras perpendicular al grano el valor
de la resistencia es mucho menor en
comparación a la compresión paralela, entones
tendrá un mejor uso para la construcción la
madera con fibras paralelas.
Referencias
 NORMA TÉCNICA COLOMBIA (1974).
maderas. determinación de la resistencia al
cizallamiento paralelo al grano. (NTC 775).
 NORMA TÉCNICA COLOMBIA (1975).
Maderas. determinación de la tracción paralela
al grano (NTC 944).
 NORMA TÉCNICA COLOMBIA (1975).
Maderas. determinación de la tracción
perpendicular al grano. (NTC 961).
 NORMA TÉCNICA COLOMBIA (1974).
Maderas. determinación de la resistencia a la
compresión axial o paralela al grano. (NTC
784).
 NORMA TÉCNICA COLOMBIA (1973).
Maderas. determinación de la resistencia a la
flexión (NTC 663).
 Mamlouk, M. S., & Zaniewski, J. P. (2009).
Madera. En M. S. Mamlouk, & J. P.
Zaniewski, Materiales para ingeniería civil
4
