Universidad de Guanajuato, DICIS.

Transferencia de Calor.

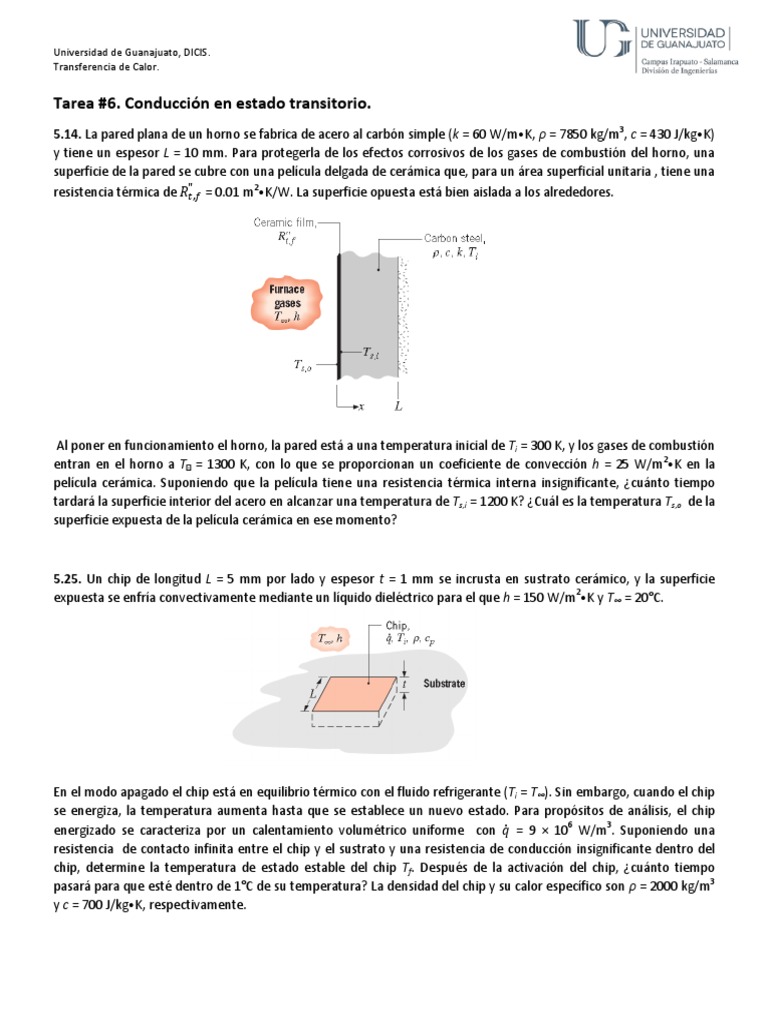

Tarea #6. Conducción en estado transitorio.

5.14. La pared plana de un horno se fabrica de acero al carbón simple (k = 60 W/m•K, ρ = 7850 kg/m3, c = 430 J/kg•K)
y tiene un espesor L = 10 mm. Para protegerla de los efectos corrosivos de los gases de combustión del horno, una
superficie de la pared se cubre con una película delgada de cerámica que, para un área superficial unitaria , tiene una
"
resistencia térmica de 𝑅𝑡,𝑓 = 0.01 m2•K/W. La superficie opuesta está bien aislada a los alrededores.

Al poner en funcionamiento el horno, la pared está a una temperatura inicial de Ti = 300 K, y los gases de combustión
entran en el horno a Tꝏ = 1300 K, con lo que se proporcionan un coeficiente de convección h = 25 W/m2•K en la
película cerámica. Suponiendo que la película tiene una resistencia térmica interna insignificante, ¿cuánto tiempo
tardará la superficie interior del acero en alcanzar una temperatura de Ts,i = 1200 K? ¿Cuál es la temperatura Ts,o de la
superficie expuesta de la película cerámica en ese momento?

5.25. Un chip de longitud L = 5 mm por lado y espesor t = 1 mm se incrusta en sustrato cerámico, y la superficie
expuesta se enfría convectivamente mediante un líquido dieléctrico para el que h = 150 W/m2•K y T∞ = 20°C.

En el modo apagado el chip está en equilibrio térmico con el fluido refrigerante (Ti = T∞). Sin embargo, cuando el chip
se energiza, la temperatura aumenta hasta que se establece un nuevo estado. Para propósitos de análisis, el chip
energizado se caracteriza por un calentamiento volumétrico uniforme con 𝑞̇ = 9 × 106 W/m3. Suponiendo una
resistencia de contacto infinita entre el chip y el sustrato y una resistencia de conducción insignificante dentro del
chip, determine la temperatura de estado estable del chip Tf. Después de la activación del chip, ¿cuánto tiempo
pasará para que esté dentro de 1°C de su temperatura? La densidad del chip y su calor específico son ρ = 2000 kg/m3
y c = 700 J/kg•K, respectivamente.
Universidad de Guanajuato, DICIS.
Transferencia de Calor.

5.29. Con referencia a la herramienta para procesar semiconductores del problema 5.12, se desea en algún momento
del ciclo de fabricación enfriar el portaherramienta, que está fabricado con aleación de aluminio 2024. El esquema de
enfriamiento que se propone pasa aire a 15°C entre la cabeza del suministro de aire y la superficie del
portaherramientas.

a) Si el portaherramienta está inicialmente a una temperatura uniforme de 100°C, calcule el tiempo que se
requiere para que la superficie inferior alcance 25°C, suponiendo un coeficiente de convección uniforme de
50 W/m2•K en la interfaz cabeza del portaherramienta.

5.44. Una varilla larga de pirocerámica de 20 mm de diámetro se reviste con un tubo metálico muy delgado para
′
protección mecánica. La unión entre la varilla y el tubo tiene una resistencia de contacto térmico 𝑅𝑡,𝑐 = 0.12 m•K/W.

a) Si la varilla está inicialmente a una temperatura uniforme de 900 K y se enfría de súbito mediante la
exposición a un flujo de aire para el que T∞ = 300 K y h = 100 W/m2•K ¿en qué tiempo la línea central
alcanzará 600 K?
b) El enfriamiento se acelera al aumentar la velocidad del aire y, por tanto, el coeficiette de convección. Para
valores de h = 100, 500 y 1000 W/m2•K, calcule y elabore una grpafica de las temperaturas de la línea central
y de la superficie de la pirocerámica como función del tiempo para 0 ≤ t ≤ 300 s. Comente las implicaciones
de lograr un enfriamiento mejorado con solo aumentar h.
Universidad de Guanajuato, DICIS.
Transferencia de Calor.

5.53. Una esfera de 30 mm de diámetro inicialmente a 800 K se templa en un baño que tiene una temperatura
constante de 320 K con un coeficiente de transferencia de calor por convección de 75 W/m2•K. Las propiedades
termofísicas del material de la esfera son: ρ = 400 kg/m3 y c = 1600 J/kg•K y k = 1.7 W/m•K.

a) Muestre, de forma cualitativa en coordenadas T-t, las temperaturas del centro y en la superficie de la esfera
como función del tiempo.
b) Calcule el tiempo que se requiere para que la superficie de la esfera alcance 415 K.
c) Determine el flujo de calor (W/m2) en la superficie externa de la esfera en el tiempo determinado en la parte
(b).
d) Determine la energía (J) que pierde la esfera durante el proceso de enfriado a la temperatura de la superficie
de 415 K.
e) Al tiempo determinado por la parte (b) la esfera se quita rápidamente del baño y se cubre con un aislante
perfecto, de modo que no hay pérdida de calor desde la superficie de la esfera. ¿Cuál será la temperatura de
la esfera después de que transcurre un largo tiempo?
f) Calcule y trace las historias de las temperaturas del centro y de las superficie en un periodo 0 ≤ t ≤ 150 s.
¿Qué efecto tendrá un aumento en el coeficiente de convección h = 200 W/m2•K sobre las historias de las
temperaturas anteriores? Para h = 75 y 200 W/m2•K, calcule y elabore una gráfica del flujo de calor en la
superficie como función del tiempo para 0 ≤ t ≤ 180 s.

5.63. Un procedimiento simple para medir coeficientes de transferencia superficial de calor por convección implica
cubrir la superficie con una capa delgada de material que tenga una temperatura precisa del punto de fusión.
Después se calienta la superficie y, mediante la determinación del tiempo que se requiere para que ocurra la fusión,
se determina el coeficiente de convección. El siguiente arreglo experimental utiliza el procedimiento para determinar
el coeficiente de convección para un flujo de gas normal a la superficie. De manera específica, una varilla larga de
cobre se cubre con un superaislante de conductividad térmica muy baja, y se aplica una capa muy delgada a la
superficie expuesta.

Si la varilla está inicialmente a 25°C y se pasa un flujo de gas para el que h = 200 W/m2•K y T∞ = 300°C, ¿cuál es la
temperatura del punto de fusión del recubrimiento si se observa que la fusión ocurre en t = 400 s?
Universidad de Guanajuato, DICIS.
Transferencia de Calor.

5.70. Dos placas de acero inoxidable (ρ = 8000 kg/m3 y c = 500 J/kg•K y k = 15 W/m•K) cada una de 20 mm de
espesor y asiladas en una superficie, están inicialmente a 400 y 300 K cuando se presionan una a otra por sus
superficies no aisladas ¿Cuál es la temperatura de la superficie aislada de la placa caliente después de transcurrido 1
min?

5.76. Recordando que la carne no se cuece sino hasta que cada parte de ella ha alcanzado una temperatura de 80 °C,
¿cuánto tiempo tomará cocinar un trozo de carne de 2.25 kg? Suponga que la carne está inicialmente a 6°C y que la
temperatura del horno es 175°C con un coeficiente de transferencia de calor por convección de 15 W/m2•K. Trate la
carne como un cilindro con propiedades de agua líquida, que tiene un diámetro igual a su longitud.

5.90. Una placa muy delgada con difusividad térmica 5.6 × 10-6 m2/s y conductividad térmica 20 W/m•K está
inicialmente a una temperatura uniforme de 325°C. De súbito, la superficie se expone a un fluido refrigerante a 15°C
cuyo coeficiente de transferencia de calor por convección es 100 W/m2•K. Con el método de diferencias finitas para
un incremento espacial de Δx = 15 mm y un incremento temporal de 18 s, determine las temperaturas en la
superficie y a una profundidad de 45 mm después de transcurridos 3 min.
