Universidad de Guanajuato, DICIS.

Transferencia de Calor.

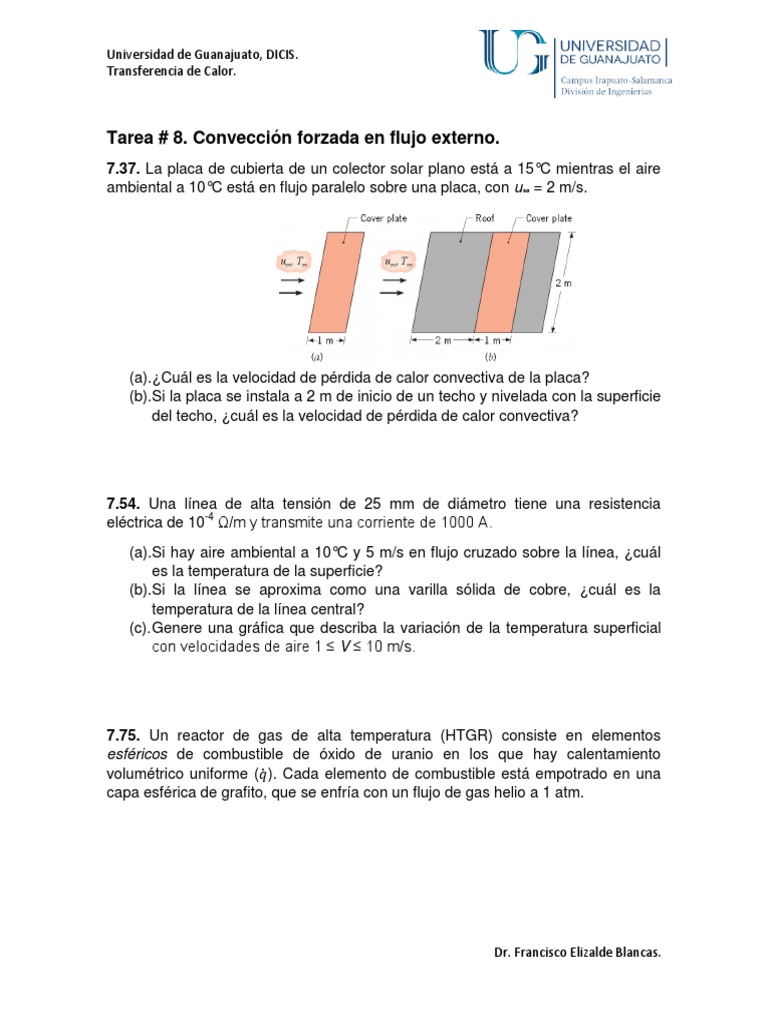

Tarea # 8. Convección forzada en flujo externo.

7.37. La placa de cubierta de un colector solar plano está a 15°C mientras el aire
ambiental a 10°C está en flujo paralelo sobre una placa, con u∞ = 2 m/s.

(a).¿Cuál es la velocidad de pérdida de calor convectiva de la placa?

(b).Si la placa se instala a 2 m de inicio de un techo y nivelada con la superficie
del techo, ¿cuál es la velocidad de pérdida de calor convectiva?

7.54. Una línea de alta tensión de 25 mm de diámetro tiene una resistencia

eléctrica de 10-4 Ω/m y transmite una corriente de 1000 A.
(a).Si hay aire ambiental a 10°C y 5 m/s en flujo cruzado sobre la línea, ¿cuál
es la temperatura de la superficie?
(b).Si la línea se aproxima como una varilla sólida de cobre, ¿cuál es la
temperatura de la línea central?
(c). Genere una gráfica que describa la variación de la temperatura superficial
con velocidades de aire 1 ≤ V ≤ 10 m/s.

7.75. Un reactor de gas de alta temperatura (HTGR) consiste en elementos

esféricos de combustible de óxido de uranio en los que hay calentamiento
volumétrico uniforme (𝑞̇ ). Cada elemento de combustible está empotrado en una
capa esférica de grafito, que se enfría con un flujo de gas helio a 1 atm.

Dr. Francisco Elizalde Blancas.

Universidad de Guanajuato, DICIS.
Transferencia de Calor.

Considere condiciones de estado estable para las que los efectos de radiación se
pueden considerar insignificantes, la velocidad y temperatura del gas se pueden
considerar como V = 20 m/s y Tꝏ = 500 K, los diámetros de la bola y de la capa
son Di = 10 mm y Do = 12 mm, y la temperatura de la superficie de la capa es Ts,o
= 1300 K. El óxido de uranio y el grafito tienen, cada uno, conductividad térmica de
kp = kg = 2 W/m۰K.
(a).¿Cuál es la transferencia de calor de una sola bola al chorro de gas?
(b).¿Cuál es la generación volumétrica de calor y cuál es la temperatura de la
interfaz bola-grafito (Ts,i)?
(c). Obtenga una expresión para la distribución de temperatura radial, T(r), en la
bola, y exprese su resultado en términos de la temperatura en el centro de
la bola, T(0). Evalúe T(0) para las condiciones que se estableces
(d).Determine Ts,o Ts,i y T(0) como función de la velocidad del gas para 5≤ V ≤
20 m/s y 𝑞̇ = 1.5𝑥108 𝑊/𝑚3

7.76. Repita el ejemplo 7.6 para un banco de tubos más compacto en el que los
espaciados longitudinal y transversal son SL = ST = 20.5 mm. Todas las demás
condiciones permanecen iguales.

Dr. Francisco Elizalde Blancas.
