Universidad de Guanajuato, DICIS.

Transferencia de Calor.

Tarea # 3. Conducción unidimensional en estado permanente.

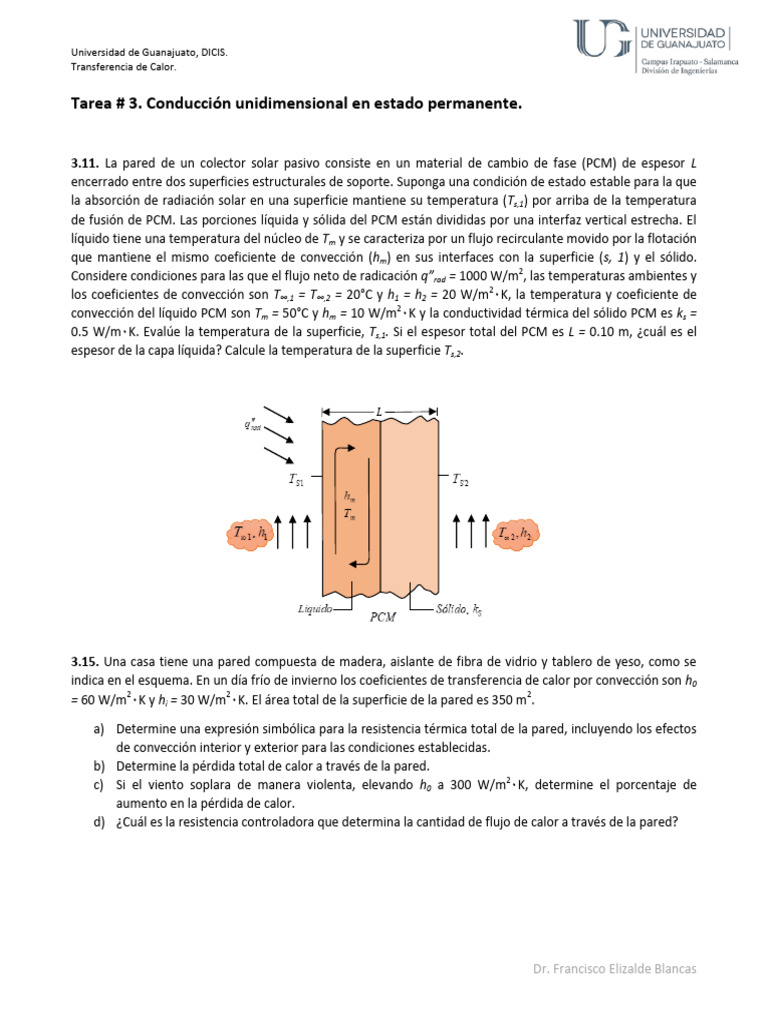

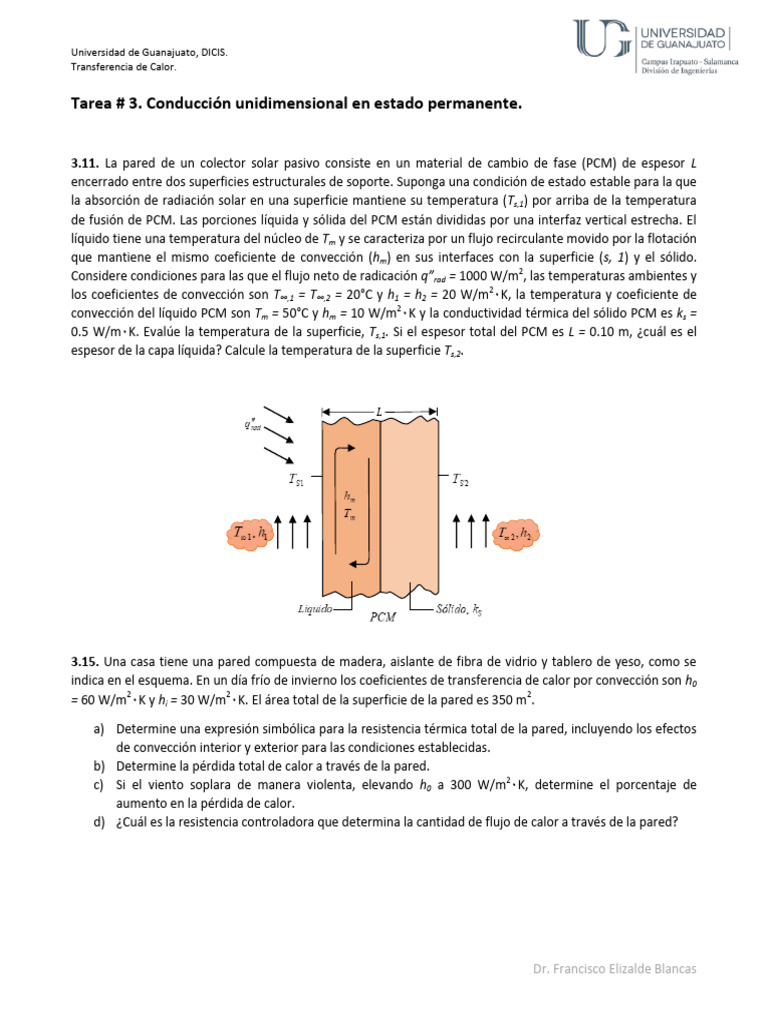

3.11. La pared de un colector solar pasivo consiste en un material de cambio de fase (PCM) de espesor L
encerrado entre dos superficies estructurales de soporte. Suponga una condición de estado estable para la que
la absorción de radiación solar en una superficie mantiene su temperatura (Ts,1) por arriba de la temperatura
de fusión de PCM. Las porciones líquida y sólida del PCM están divididas por una interfaz vertical estrecha. El
líquido tiene una temperatura del núcleo de Tm y se caracteriza por un flujo recirculante movido por la flotación
que mantiene el mismo coeficiente de convección (hm) en sus interfaces con la superficie (s, 1) y el sólido.
Considere condiciones para las que el flujo neto de radicación q”rad = 1000 W/m2, las temperaturas ambientes y
los coeficientes de convección son T∞,1 = T∞,2 = 20°C y h1 = h2 = 20 W/m2۰K, la temperatura y coeficiente de
convección del líquido PCM son Tm = 50°C y hm = 10 W/m2۰K y la conductividad térmica del sólido PCM es ks =
0.5 W/m۰K. Evalúe la temperatura de la superficie, Ts,1. Si el espesor total del PCM es L = 0.10 m, ¿cuál es el
espesor de la capa líquida? Calcule la temperatura de la superficie Ts,2.

3.15. Una casa tiene una pared compuesta de madera, aislante de fibra de vidrio y tablero de yeso, como se
indica en el esquema. En un día frío de invierno los coeficientes de transferencia de calor por convección son h0
= 60 W/m2۰K y hi = 30 W/m2۰K. El área total de la superficie de la pared es 350 m2.

a) Determine una expresión simbólica para la resistencia térmica total de la pared, incluyendo los efectos
de convección interior y exterior para las condiciones establecidas.
b) Determine la pérdida total de calor a través de la pared.
c) Si el viento soplara de manera violenta, elevando h0 a 300 W/m2۰K, determine el porcentaje de
aumento en la pérdida de calor.
d) ¿Cuál es la resistencia controladora que determina la cantidad de flujo de calor a través de la pared?

Dr. Francisco Elizalde Blancas

Universidad de Guanajuato, DICIS.
Transferencia de Calor.

3.25. Aproximadamente 106 componentes eléctricos discretos se colocan en un solo circuito integrado
(chip), con disipación de calor eléctrico tan alta como 30,000 W/m2. EL chip, que es muy delgado, se
expone a un líquido dieléctrico en la superficie externa, con h0 = 1000 W/m2۰K y T∞,0 = 20°C, y se une a una
tarjeta de circuitos en la superficie interior. La resistencia térmica de contacto entre el chip y la tarjeta es
10-4m2۰K/W, y el espesor y conductividad térmica de la tarjeta son Lb = 5 mm y kb = 1 W/m۰K,
respectivamente. La otra superficie de la tarjeta se expone al aire del ambiente para el que hi = 40 W/m2۰K
y T∞,i = 20°C.

a) Dibuje el circuito térmico equivalente que corresponde a las condiciones de estado estable. En
forma de variable etiquete las resistencias, temperaturas y flujos de calor apropiados.
b) En condiciones de estado estable para las que la disipación de calor del chip es 𝑞𝑐" = 30,000 W/m2
¿cuál es la temperatura del chip?
c) El flujo de calor permisible máximo, 𝑞𝑐" , se determina mediante la restricción de que la temperatura
"
del chip no debe exceder 85°C. Determine 𝑞𝑐𝑚 para las condiciones precedentes. Si se usa aire en
lugar del líquido dieléctrico, el coeficiente de convección se reduce en aproximadamente un orden
"
de magnitud. ¿Cuál es el valor de 𝑞𝑐𝑚 para h0 = 100 W/m2۰K? Con enfriamiento de aire, ¿es
posible obtener mejoras significativas con una tarjeta de circuitos de óxido de aluminio y/o
"
mediante una pasta conductora en la interfaz chip/tarjeta para la que 𝑇𝑡,𝑐 = 10-5 m2۰K/W?

Dr. Francisco Elizalde Blancas

Universidad de Guanajuato, DICIS.
Transferencia de Calor.

3.27. Un cono truncado sólido tiene una sección transversal circular, y su diámetro está relacionado con la
coordenada axial mediante una expresión de la forma D = ax3/2, donde a = 1.0 m-1/2. Los lados están bien
aislados, mientras la superficie superior del cono en x1 se mantiene a T1, y la superficie inferior en x2 se
conserva a T2.

a) Obtenga una expresión para la distribución de temperaturas T(x).

b) ¿Cuál es la transferencia de calor a través del cono si se construye de aluminio puro con x1 = 0.075 m,
T1 = 100°C, x2 = 0.225 m y T2 = 20°C?

3.60. La superficie externa de una esfera hueca de radio r2 se sujeta a un flujo de calor uniforme 𝑞2" . La
superficie interna r1 se conserva a una temperatura constante Ts,1.

a) Desarrolle una expresión para la distribución de temperaturas T(r) en la pared de la esfera en términos
de 𝑞2" , Ts,1, r1, r2 y la conductividad térmica del material de la pared k.
b) Si los radios interno y externo son r1 = 50 mm y r2 = 100 mm, ¿qué flujo de calor 𝑞2" se requiere para
mantener la superficie externa a Ts,2 = 50°C, mientras que la superficie externa está a Ts,1 = 20°C? La
conductividad térmica del material de la pared es k = 10 W/m۰K.

3.73. El aire dentro de una cámara a T∞,i = 50°C se calienta convectivamente con hi = 20 W/m2۰K mediante una
pared de 200 mm de espesor que tiene una conductividad térmica de 4 W/m۰K y una generación de calor
uniforme de 1000 W/m3. Para prevenir que algo del calor generado dentro de la pared se pierda hacia el
exterior de la cámara a T∞,o = 25°C con ho = 5 W/m2۰K, se coloca un calentador de listón muy delgado sobre la
pared exterior para proporcionar un flujo de calor uniforme, 𝑞𝑜" .

a) Dibuje la distribución de temperaturas en la pared en coordenadas T-x para la condición donde no se

pierde nada del calor generado dentro de la pared hacia el exterior de la cámara.
b) ¿Cuáles son las temperaturas en los límites de las paredes, T(0) y T(L), para las condiciones de la parte
(a)?

Dr. Francisco Elizalde Blancas

Universidad de Guanajuato, DICIS.
Transferencia de Calor.

c) Determine el valor de 𝑞𝑜" que debe suministrar el calentador de listón de modo que todo el calor
generado dentro de la pared se transfiera al interior de la cámara.
d) Si la generación de calor en la pared se cortara mientras el flujo de calor al calentador de listón
permanece constante, ¿cuál sería la temperatura de estado estable, T(0), de la superficie de la pared
exterior?

3.86. Un reactor nuclear de altas temperaturas enfriado por gas consiste en una pared cilíndrica compuesta
para la que un elemento de combustible de torio (k ≈ 57 W/m۰K) se encapsula en grafito (k ≈ 3 W/m۰K) y para
la cual fluye helio gaseoso por un canal anular de enfriamiento. Considere condiciones para las que la
temperatura del helio es T∞ = 600 K y el coeficiente de convección en la superficie externa del grafito es h =
2000 W/m2۰K.

a) Si se genera energía térmica de manera uniforme en el elemento de combustible a una rapidez 𝑞̇ =

108W/m3, ¿cuáles son las temperaturas T1 y T2 en las superficies interna y externa, respectivamente,
del elemento de combustible?
b) Calcule y elabore una gráfica de la distribución de temperaturas en la pared compuesta para valores
seleccionados de 𝑞̇ . ¿Cuál es el valor máximo permisible de 𝑞̇ ?

3.88. Un material radioactivo de conductividad térmica k es moldeado como una esfera sólida de radio ro y
colocado en un baño líquido para el que se conocen la temperatura, T∞, y el coeficiente de convección h.
Dentro del sólido se genera calor de manera uniforme a una rapidez volumétrica de 𝑞̇ . Obtenga la distribución
de temperatura radial de estado estable en el sólido; exprese los resultados en términos de ro, 𝑞̇ , k, h y T∞.

Dr. Francisco Elizalde Blancas
