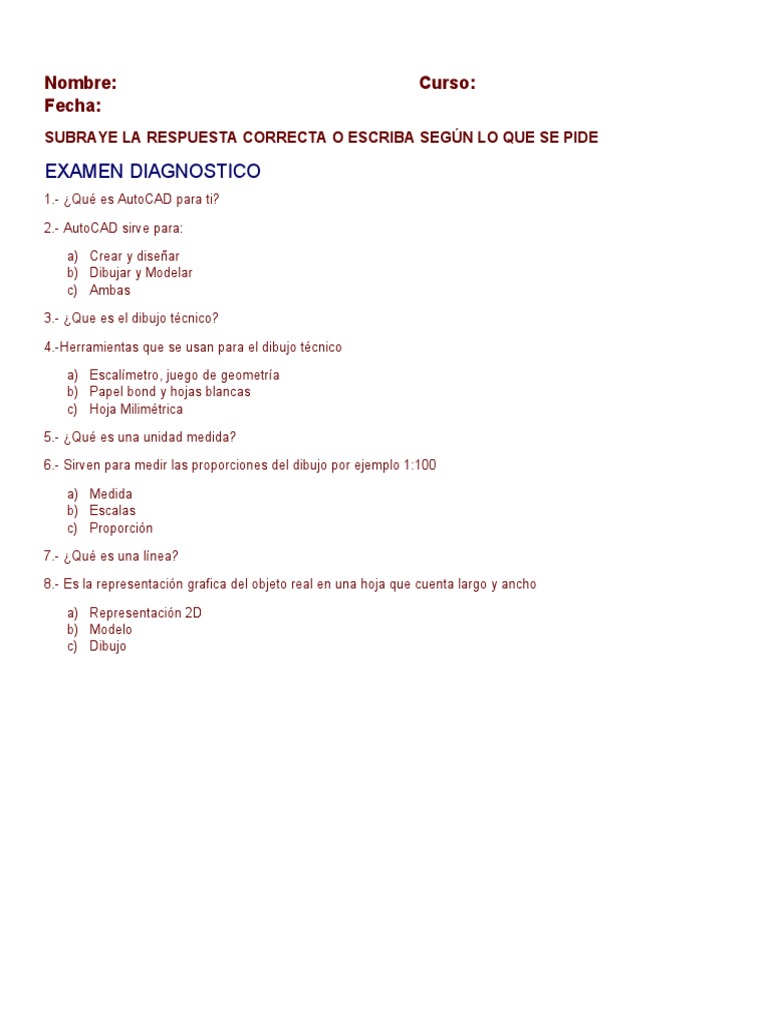

Nombre: Curso:

Fecha:
SUBRAYE LA RESPUESTA CORRECTA O ESCRIBA SEGÚN LO QUE SE PIDE

EXAMEN DIAGNOSTICO
1.- ¿Qué es AutoCAD para ti?

2.- AutoCAD sirve para:

a) Crear y diseñar
b) Dibujar y Modelar
c) Ambas

3.- ¿Que es el dibujo técnico?

4.-Herramientas que se usan para el dibujo técnico

a) Escalímetro, juego de geometría

b) Papel bond y hojas blancas
c) Hoja Milimétrica

5.- ¿Qué es una unidad medida?

6.- Sirven para medir las proporciones del dibujo por ejemplo 1:100

a) Medida
b) Escalas
c) Proporción

7.- ¿Qué es una línea?

8.- Es la representación grafica del objeto real en una hoja que cuenta largo y ancho

a) Representación 2D
b) Modelo
c) Dibujo
Nombre: Curso:
Fecha:

Lee el enunciado y responde a las preguntas con bolígrafo azul o negro. Cada
pregunta puntúa 0.5 y cada dos preguntas incorrectas se restará 0.5. En las
preguntas de única elección se rodeará con un círculo la respuesta correcta.
EXAMEN DEL NIVEL 1
1. ¿A partir de qué posición comienza a medir ángulos AutoCAD?

a) 12 en punto
b) 3 en punto
c) 6 en punto
d) 9 en punto

2. ¿Qué significan las siglas WCS?

a) Western CAD System

b) Worldwide Coordinate Sectors
c) World Coordinate System Wrong
CAD Settings

3. Cuando se dibuja en 2D, ¿cuál es el eje que NO se utiliza?

a) X
b) Y
c) Z
d) WCS

4. En un dibujo, ¿300 grados es lo mismo que -60 grados?

a) Sí
b) No
c) No siempre Nunca

5. ¿Cuál de los siguientes métodos NO iniciará el comando PRINT?

a) Teclear PLOT
b) Teclear PRINT
c) Oprimir Control+P
Oprimir Alt+P

6. ¿Cuál de estos elementos debe observar cuidadosamente mientras aprende AutoCAD?

a) La Línea de Comandos
b) La Barra de Estado
c) La Barra de Título
d) Iconos de Herramientas

7. Las coordenadas polares se usan principalmente para dibujar...

a) Círculos
 b) Arcos
c) Líneas verticales
d) Líneas oblícuas
8. ¿Qué combinación de teclas revierte un comando?

a) Control+U
b) Alt+U
c) Control+Z Alt+Z

9. Cuando está usando el comando TRIM, ¿qué selecciona primero?

a) Línea de corte
b) El objeto a recortar
c) Todo
d) Nada

10. ¿Cuántos puntos de referencia 'Osnap' tiene un objeto?

a) Uno
b) Dos
c) Depende del tipo de objeto
Por lo menos cuatro

11. ¿Cuántos puntos debe definir para el comando RECTANGLE?

a) Uno
b) Dos
c) Cuatro
d) Ninguno

12. ¿Cuántos objetos de AutoCAD hay en un rectángulo?

a) Ninguno
b) Uno
c) Cuatro Ocho

13. Si dibuja una línea a 270 grados, apuntará hacia:

a) Arriba
b) Abajo
c) Izquierda
Derecha

14. ¿Qué longitud tendrá una línea que inicia en 1,4 y termina en 4,4 ?

a) Cuatro Unidades
b) Ocho Unidades
c) No puedo decirlo basado en esas coordenadas
Tres Unidades

15. ¿Qué longitud tendrá una línea que parte desde 1,4 hasta @4<5 ?
a) Tres Unidades
b) Cuatro Unidades
c) Cinco Unidades
 d) 3.5467 unidades

16. ¿Cuántos puntos necesita para dibujar una línea usando Coordenadas Absolutas?

a) Ninguno
b) Uno
c) Dos
d) Cuatro

17. Cuando está seleccionando objetos, con presionar 'L' usted conseguirá:

a) Seleccionar líneas solamente

b) Seleccionar objetos cuando mueve el ratón a la izquierda (left)
c) Seleccionar el último objeto creado Seleccionar
el último objeto que modificó

18. Presionar Shift mientras selecciona objetos:

a) Le permitirá dibujar una ventana

b) Borrará objeto(s) automáticamente
c) Remueve del conjunto el siguiente objeto seleccionado
Resalta los objetos seleccionados

19. Presionando 'F' cuando está seleccionando objetos...

a) Le permite definir una especie de valla (Fence)

b) Finaliza el conjunto de selección
c) Le limita a cinco (five) objetos
d) Le permite buscar (find) un texto específico

20. ¿Cómo hace para seleccionar el último objeto (u objetos) que recién seleccionó?

a) Teclea 'L'
b) Teclea 'P'
c) Teclea 'H' para resaltarlo(s)
No se puede hacer

21. ¿Cuál es la mejor forma de dibujar un rectángulo?

a) Usando el comando LINE

b) Usando el comando POLYLINE
c) Usando el comando RECTANGLE
d) Usando el comando MULTILINE

22. ¿Cómo debe seleccionar objetos cuando usa el comando STRETCH?

a) Con una 'ventana de cruce'

b) Elegirlos uno por uno
c) Sostener la tecla 'Shift' mientras
selecciona Teclear 'S'

23. El origen de un dibujo está en:

a) El primer punto que selecciona

b) 0,0
 c) Un punto aleatorio en el espacio
d) 10,10

24. Los objetos se rotan alrededor de:

a) Un punto base
b) Esquina inferior derecha del objeto
c) Centro del
objeto Origen

25. El comando FILLET (filetear) genera:

a) Esquinas agudas
b) Esquinas
redondas Un
círculo
c) Un pescado sin espinas

26. Un arreglo polar crea nuevos objetos...

a) En un patrón cuadriculado
b) En línea recta
c) En un patrón
circular En un
patrón norteño

27. Las distancias de un chaflán son:

a) Siempre diferentes
b) Siempre iguales
c) A veces
diferentes
Nunca iguales

28. Cuando pone acotaciones a su dibujo, debe usar los Osnaps...

a) Nunca
b) Siempre
c) Sólo en líneas
d) Sólo en arcos y círculos

29. ¿Cuántas capas debe tener un dibujo?

a) Una
b) Diez
c) Una para cada objeto
d) Tantas como sea necesario para representar los objetos con claridad

30. ¿Cuándo puede definir la altura de su texto?

a) Sólo cuando inicia el dibujo

b) Sólo en un cuadro de diálogo de texto especial
c) Cuando inicia el comando
TEXT Nunca, ya está definida
por AutoCAD
31. El comando SCALE hace a los objetos...

a) Mayores
b) Menores
c) Sólo los estira
d) Ambos, mayores o menores

32. ¿En qué dirección puede usarse la Entrada de Distancia Directa 'DDE'?

a) Derecha
b) Izquierda
c) Todas
d) Cualquiera que sea dictada por los modos Ortho o Polar Tracking

33. Cuando utiliza el Rastreo de Referencias 'Object Snap Tracking', usted debe activar el
modo ...

a) Osnap
b) Otrack
c) Ninguno
d) Ambos, Osnap y Otrack

34. Cuando configura el Rastreo Polar 'Polar Tracking', el Ángulo de Incremento ...

a) Le fija dentro de un ángulo

b) Establece múltiplos del ángulo seleccionado
c) No hace nada realmente
d) Le convierte en un Maestro delineante

35. El Rastreo de Referencias 'Object Snap Tracking' trabaja sólo con ...

a) Puntos medios 'Midpoints'

b) Extremos 'Endpoints'
c) Cualquier Osnap
d) Cualquier lugar de la pantalla
36. ¿Cómo puede modificar las propiedades de un objeto?

a) Seleccionarlo y oprimir el icono Properties

b) Seleccionarlo, dar clic secundario y elegir la opción Properties
c) Hacer Doble Clic sobre el objeto
d) Todas las anteriores

37. Hacer Doble Clic sobre un objeto de texto le permite cambiar la capa a la que pertenece

a) Sí
b) No
c) Sólo si está en la capa
TEXTO Sólo si dispone de
2 capas

38. Si usted elige una línea y un rectángulo y muestra las propiedades...

a) Verá una lista limitada de propiedades

b) Verá todas las propiedades
 c) Verá las propiedades del primer objeto que
seleccionó No verá ninguna propiedad

39. Cuando desea cerrar la Paleta de Propiedades, usted...

a) Teclea CLOSE
b) La mueve fuera de la pantalla
c) Hace clic en la X ubicada en la parte superior de la paleta
Desactiva el objeto
Nombre: Curso:
Fecha:
Lee el enunciado y responde a las preguntas con bolígrafo azul o negro. Cada
pregunta puntúa 0.5 y cada dos preguntas incorrectas se restará 0.5. En las
preguntas de única elección se rodeará con un círculo la respuesta correcta.
Tiempo de realización: 60 min
Ordena del 1º al 4º los pasos a seguir para diseñar las siguientes piezas.
EXAMEN DEL NIVEL 2

1.

Descomponer cuadrado y rectángulo.

Recortar las líneas sobrantes.

Dibujar círculo y partir en una intersección.

Dibujar rectángulo y cuadrado.

2.

Partir circunferencias en un punto de intersección.

Hacer circunferencia y duplicar con simetría.

Recortar las líneas sobrantes.

Circunferencia tangente a los dos centros de las circunferencias duplicadas.

3.
 Dibujar un círculo con las medidas correspondientes

Tomar como referencia el cuadrado

Unir con arcos tangentes

Dibujar un cuadrado
4. Relaciona con flechas la tecla de función con el comando de AutoCAD.

F8 Ayuda de Autocad
F3 Pantalla de texto
F11 Referencia a objetos permanente
F7 Tablero
F1 Cambio de planos isométricos
F5 SCP dinámico
F10 Rejilla
F2 Orto
F6 Forzocursor
F12 Polar
F4 Rastreo
F9
Entrada dinámica

Responde Verdadero o Falso

5. Rastreo Polar permite obtener puntos en determinada dirección o alineación y con

cierto ángulo.
6. Zoom Extensión permite visualizar el área determinada por los límites preestablecidos
del dibujo.
7. Divide se usa para deshacer una unión de objetos.
8. Los Polígonos pueden ser inscritos o circunscritos y además se pueden dibujar
controlando la dimensión de sus lados.
Elige, de las opciones, una única respuesta a cada pregunta .

9. ¿Cuántos procedimientos hay para hacer una circunferencia?. a) Tres

b) Cuatro
c) Cinco

10. ¿Qué son los comandos transparentes?

a) Son los que permiten repetir indefinidamente cualquier comando marcado.
b) Son los que quedan ocultos por otros.
c) Son los que se pueden usar mientras se está ejecutando otro.

11. ¿En qué lugar de la cinta de dibujo se encuentra la Paleta de capas?.

a) En la cinta de dibujo, en Inicio, en las capas
b) En la cinta de dibujo, en Vista, en las paletas
c) En la cinta de dibujo, en Inicio, en las herramientas

12. ¿Qué es el espacio modelo?

a) Es el entorno en el que ingresamos una vez que hemos elegido nuestro archivo
para empezar a trabajar.
b) Es una plantilla de espacio de trabajo.
 c) Es la pasarela donde desfilan.

Identifica cada icono señalado con flechas con su comando correspondiente y

la orden de la barra de comandos
 c)
b)
d)
a)

e)

f)

h) g)

13. a) El icono corresponde al comando ____________ y en la barra de

comandos_______________
14. b) El icono corresponde al comando ____________ y en la barra de
comandos_______________ 15. c) El icono corresponde al comando ____________
y en la barra de comandos_______________
16. d) El icono corresponde al comando ____________ y en la barra de
comandos_______________
17. e) El icono corresponde al comando ____________ y en la barra de
comandos_______________
18. f) El icono corresponde al comando ____________ y en la barra de
comandos_______________
19. g) El icono corresponde al comando ____________ y en la barra de
comandos_______________
20. h) El icono corresponde al comando ____________ y en la barra de
comandos_______________

Nombre: Curso:
Fecha:
GRAFICA LOS SIGUIENTES ENUNCIADOS

EXAMEN FINAL AUTOCAD

EJERCICIO 1

EJERCICIO 2
EJERCICIO 3
EJERCICIO 4
