1

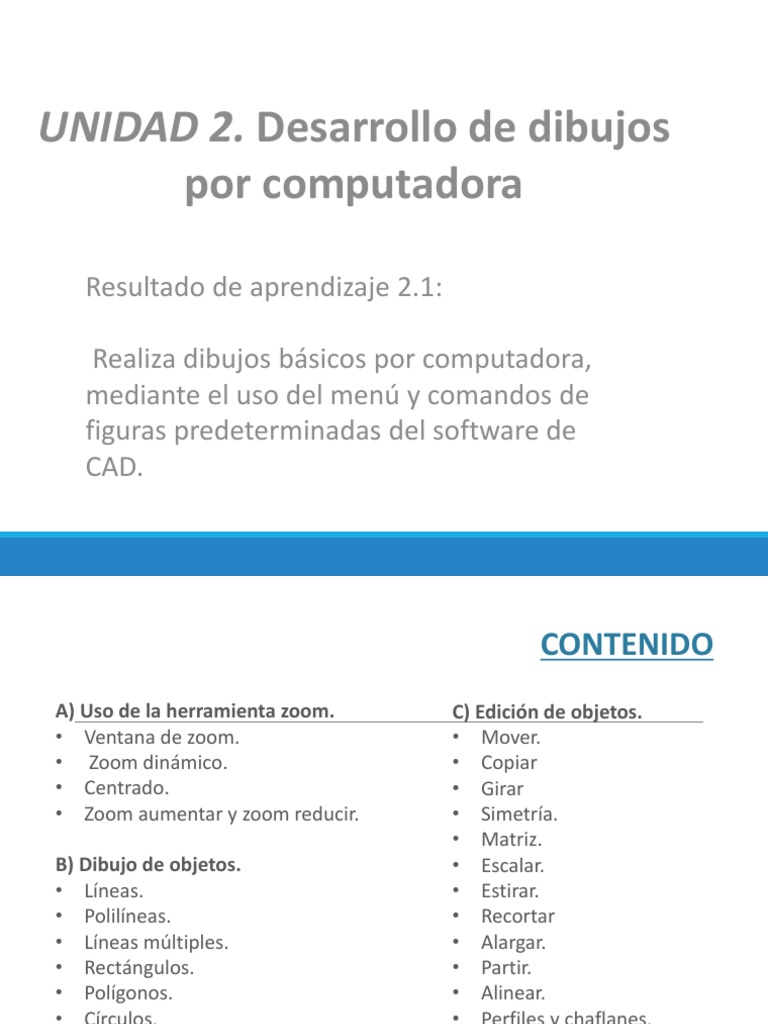

UNIDAD 2. Desarrollo de dibujos

por computadora

Resultado de aprendizaje 2.1:

Realiza dibujos básicos por computadora,

mediante el uso del menú y comandos de
figuras predeterminadas del software de
CAD.
2

CONTENIDO
A) Uso de la herramienta zoom. C) Edición de objetos.
• Ventana de zoom. • Mover.
• Zoom dinámico. • Copiar
• Centrado. • Girar
• Zoom aumentar y zoom reducir. • Simetría.
• Matriz.
B) Dibujo de objetos. • Escalar.
• Líneas. • Estirar.
• Polilíneas. • Recortar
• Líneas múltiples. • Alargar.
• Rectángulos. • Partir.
• Polígonos. • Alinear.
• Círculos. • Perfiles y chaflanes.
• Elipses.
• Arcos.
3

A) Uso de la herramienta
zoom
4

VENTANA ZOOM
Se emplea para
aumentar u
disminuir, la
visualización de un
dibujo.
1. Comando “Z”.
2. Definir 2 puntos
para la ventana
5

ZOOM DINÁMICO
Aplica un encuadre y aumento
en una zona rectangular, misma
que puede ser configurada por
el dibujante.
6

CENTRADO
Para aplicar el “centrado” de lo
que se lleva dibujado hay que
dar “doble click” sobre el botón
medio del ratón “Scroll” y
Autocad centra la pieza en el
área de trabajo.
7

ZOOM AUMENTAR Y DISMINUIR

En puede hacer en tiempo real,
solo girando el botón “SCROLL”
del ratón.

Girar hacia atrás el SCROLL

hace que alejemos la vista de la
pieza dibujada.

Girar hacia adelante el SCROLL

produce acercamientos a la
pieza dibujada.
8

B) Dibujo de objetos.
• Líneas.
• Polilíneas.
• Líneas múltiples.
• Rectángulos.
• Polígonos.
• Círculos.
• Elipses.
• Arcos.
9

LINEAS (Horizontales y verticales)

Para crear “líneas ortogonales” nuevos se usan 2 formas:

1. Activar modo ortogonal con tecla “F8” u icono

2. Click sobre el ícono “línea", u escribir en la línea de
comandos letra “l”.
3. Precisar punto inicial
4. Escribir la distancia.
5. Salir con tecla “ESC”

PRACTICA: Dibujar el contorno de una bodega con las medidas

mostradas en el dibujo
1
1

LINEAS ANGULARES
Crear “líneas angulares” se usan 2 formas:

1. Comando “l” y especificar distancia y ángulo

2. Click sobre el ícono “rastreo polar” y especificar ángulo de
rastreo en específico (se activa con F10)
PRACTICA No.1:
DIBUJAR
EL SIGUIENTE
ELEMENTO
GEOMÉTRICO
ACTIVIDAD 2.1.1: DIBUJAR UNA PLANTILLA A TAMAÑO CARTA (11”x 8.5”)
PARA PRESENTAR DIBUJOS TÉCNICOS USANDO LÍNEAS Y RECTÁNGULOS (10
PUNTOS)
EVIDENCIA 1. CUADRO DE CONSTRUCCIÓN
1
5

POLILÍNEAS
Se emplea para generar figuras
geométricas irregulares cerradas, para
dibujarlos:

1. Comando “ POL” [PLINE], dibujar

puntos y cerrar polígono con
comando “C”.
2. Click sobre el ícono “POLILINEAS”.
EVIDENCIA 1. CUADRO DE CONSTRUCCIÓN
1
7

RECTÁNGULOS
Los rectángulo se generan especificando largo y alto, se
activa:

1. Comando “ RECTANG” (_rec), dar click en un punto

inicial, escribir largo seguido de “,” y escribir alto.
2. Click sobre el ícono “RECTÁNGULO”. Dar un punto inicial,
dar click en “cotas” y especificar ancho y largo y dar un
punto final
PRACTICA No.2: DIBUJAR
UNA MESA DE PING-PONG (5 POR 9
PIES).
USANDO SOLO RECTÁNGULOS.
CÍRCULOS
EN
AUTOCAD

En Autocad se
encuentran 6
formas de dibujar
un circulo, la más
común es la
primera “Centro-
radio” y la
segunda “Centro-
diámetro”
CIRCULO

Los círculos se dibujan con el comando “C” (_circle), u dando click en el

ícono, son relativamente fácil de dibujar y Autocad permite dibujarlos ya
sea mediante el uso del radio o el diámetro.
PRACTICA No.3: DIBUJAR UN ESLABÓN MECÁNICO DE EXTREMOS
CILÍNDRICOS.
 PRÁCTICA No. 10: DIBUJAR DOS CÍRCULOS
RECORTAR CONCÉNTRICOS Y RECORTAR LÍNEAS
EXTERNAS
(MODO
OBJETO)

Una vez activada la

fución “recortar” se
puede usar de 2
formas: en modo
objeto u en modo
libre.
En “modo objeto”
Autocad solicita al
dibujante que defina
un objeto a partir
del cual recortará lo
que este dentro y
fuero de dicho
objeto.
 PRÁCTICA No. 11: DIBUJAR DOS CÍRCULOS
RECORTAR CONCÉNTRICOS Y RECORTAR LÍNEAS TAL
COMO SE VE EN LA IMAGEN:
(MODO
LIBRE)

“Recortar” en
“modo libre” se
activa dando “enter”
en el teclado,
después de llamar al
comando “recortar”.

Se puede identicar
que se trabaja en
“modo libre” porque
aparecen nuevas
opciones en la línea
de comandos.
2
4

POLÍGONOS
Los polígonos son figuras geométricas
cerradas que tienen más de 5 lados (en
Autocad se puede dibujar triángulos
equiláteros con esta función):

1. Comando “ POLIGONO” (_polygon),

escribir el número de lados que debe
de tener la figura, dar click para poner
punto de centro y especificar si es
“inscrito ” o “circunscrito” a un “circulo
base”, por último escribir un radio.
2. Click sobre el ícono y seguir los pasos
antes descritos.
POLÍGONOS INSCRITOS Y
CIRCUNSCRITOS
INSCRITO: Significa que los vértices del polígono están dentro de un
círculo.
CIRCUNSCRITO: Significa que las aristas del polígono están tocando
tangencialmente fuera de un círculo.
EJEMPLOS DE POLÍGONOS
INSCRITOS
Practica no. 4: dibujar las vistas
frontal y trasera de un dado
12mm usando un hexágono
inscrito en un circulo r=6, y un
cuadrado inscrito a un circulo
r=4.5, sabiendo que el diámetro
del dado es de 15 mm.
PRACTICA No. 4: DIBUJAR Y ACOTAR USANDO DIMBASELINE.
ELIPSES

Antes de usar el
comando elipse,
hay que
memorizar sus
partes
principales:
1. Eje mayor
2. Eje menor
3. Radio menor
4. Radio mayor
ELIPSES
En Autocad para
dibujar elipses:
1.Se escribe
“ELIPSE” (_ellipse)
en línea de
comandos y dar
click en “Centro”
2. Click en el icono
“elipse”define el
centro, luego se
escribe el radio
menor y luego el
radio mayor
PRÁCTICA
No 5

DIBUJAR EN
PLANTA LA VISTA
SUPERIOR DE UN
LAVABO
OVALADO
3
2

C) Edición de objetos.
• Mover.
• Copiar
• Girar
• Simetría.
• Matriz.
• Escalar.
• Estirar.
• Recortar
• Alargar.
• Partir.
• Desfase.
• Redondeo.
• Chaflán.
MOVER Y
COPIAR
Para mover
objetos en
Autocad se teclea
“D” (_move) o se
da click en el
ícono.

Se selecciona el COPIAR sigue los mismos

objeto y de teclea pasos que el comando
“Enter” y “DESPLAZA”.
después se da
click en un
Para copiar un objeto se
“punto base” teclea “COPIA” o se da
click al ícono.
PRÁCTICA
No 6

DIBUJAR UN
CUADRADO DE
50 POR 50 Y UN
CIRCULO DE
RADIO 10.
MOVER EL
CIRCULO A UN
VÉRTICE Y
COPIARLO A
TODO LOS
VÉRTICES
GIRAR
Para mover
objetos en
Autocad se teclea
“GIRA” o se da
click en el ícono.
PRÁCTICA No.7: GIRAR EL CUADRADO
30° EN SU BASE.
Se selecciona el
objeto y de teclea
“Enter” y
después se
escribe al ángulo
de giro.
SIMETRÍA
Con este comando se
puede dibujar reflejos
simétricos de una
figura, determinando
un “eje de simetría”
1. Comando
SIMETRIA
(_mirror) u ícono.
2. Seleccionar
objetos.
3. Precisar en
pantalla dos
puntos para el eje
de simetría.
4. Borrar objetos de
origen: NO
SIMETRÍA
Con este comando se
puede dibujar reflejos
simétricos de una
figura, determinando
un “eje de simetría”
1. Comando
SIMETRIA
(_mirror) u ícono.
2. Seleccionar
objetos.
3. Precisar en
pantalla dos
puntos para el eje
de simetría.
4. Borrar objetos de
origen: NO
ACTIVIDAD 2.1.2: DIBUJAR UNA POLEA USANDO EL COMANDO SIMETRÍA
(10 PUNTOS)
MATRIZ
Su uso facilita el dibujo
de patrones de dibujo
en trayectorias circular
y rectangular. En la
práctica del dibujo
técnico, es más común
el uso de “matriz
polar” dado que ayuda
a repetir dibujos en un
circulo.
1. Se llama mediante
el comando
“MATRIZ (_array)”
y en la línea de
comandos se
especifica el modo
de trabajo
ACTIVIDAD 2.1.3: DIBUJAR UNA PLACA DE CUÑEROS , USANDO MATRIZ
POLAR (10 PUNTOS)
ESCALA Escala 2:1
Esta función sirve Escala 1:2
para
REDIMENSIONAR al
dibujo, la función
“escala” ayuda al
dibujante a
aumentar a los
elementos dibujados
al doble (2), triple
(3), etc. O en su
defecto disminuir el
tamaño a la mitad
(0.5), a un cuarto
(0.25), etc.
¿Cómo leer Escalas de reducción:
escalas? 1:2
1:3
En ingeniería se
representan muy 1:5
parecido a las 1:10
fracciones, solo que se
sustituye la “diagonal” Escalas de aumento:
por “dos puntos”, así 2:1
escala “uno a la dos” 3:1
se escribe “1:2” y se 5:1
interpreta como la 10:1
mitad de las
dimensiones del Las escalas que usa el Ingeniero Mecánico
elemento mecánico y son:
la escala “uno a la
uno” se escribe “1:1” e 1:2 1:5
indica que se dibuja en 1:10 1:15
papel las dimensiones 1:20 1:25
reales de la parte 1:33 1:50
mecánica 1:80
1:100
ESCALA
Pasos:
• Escribir “ESCALA”
(_scale) en línea
de comonado o
usar ícono.
• Seleccionar
objetos.
• Precisar en
pantalla un
“punto base”
• Escribir un factor
de escala
(número entero u
decimal)
PRÁCTICA No. 8: DIBUJAR EL OBJETO, CREAR 2 COPIAS Y ESCALAR UNA
COPIA A 1:2 (0.5) Y LA OTRA COPIA ESCALARLA AL 2:1 (EL DOBLE)
ESTIRAR
Como su nombre lo
indica, estira a los
elementos
dibujados:
1. Escribir “ESTIRA”
(_stretch).
2. Seleccionar
vértices.
3. Estirar usando el
ratón.
PRÁCTICA No. 9: DIBUJAR CON
POLILÍNEA Y ESTIRAR EL SIGUIENTE
ELEMENTO
 RECORTAR Y
ALARGAR
Como su nombre lo
indica, recortan u
alargan líneas u
arcos.

Para alargar se
escribe en línea de
comandos “AL”
(_extend).
Para recortar se
escribe en línea de
comandos
“RECORTA” (_trim).
 PRÁCTICA No. 12: DIBUJAR TRES CÍRCULOS
CONCÉNTRICOS Y ALARGAR LAS LÍNEAS

ALARGAR
Se escribe “ALARGA”
en línea de
comandos, act
seguido, se
selecciona el objeto
al que queremos
alargar líneas u
arcos, y finalmente
se da click en cada
línea u arco que
deseamos alargar.
 PRÁCTICA No. 13: Dibujar y partir un hexágono
CIRCUNSCRITO a un circulo de 10mm de diámetro.
PARTIR

Con esta función,

podemos partir en
dos a una línea, arco
u poli línea, se activa
escribiendo “PARTE”
 DESFASE
Como su nombre lo
indica, desfasa a los
elementos dibujados
a una determinada
distancia
programada por el
dibujante, se ejecuta
escribiendo
“DESFASE” (_offset)
en línea de
comandos u click en
el ícono.
PRÁCTICA No. 14: DIBUJAR UNA PLACA METÁLICA,
USANDO DESFASES DE DISTANCIAS
 REDONDEO
Modifica los
elementos dibujados
y los forza a que
tengan un redondeo
en su intersecciones.
Esta función se
activa escribiendo
“EMPALME” (_fillet)
en línea de
comandos u dando
clic al ícono.
Para que funcione
correctamente,
ESPECIFICARLE UN
RADIO
PRÁCTICA No. 15:
DIBUJAR EL PERÍMETRO DE UN
SMARTPHONE Y REDONDEAR SUS
ESQUINAS CON UN RADIO R=10mm,
MEDIANTE EL COMANDO EMPALME
 CHAFLÁN
Esta herramienta de
edición, funciona
muy similar a
“empalme”, con la
diferencia de que
dibuja línea en lugar
de arco. Se activa
escribiendo
“CHAFLAN”
(_chamfer).
Hay dos formas de
usarlo:
1. Trabajarlo en
modo
DISTANCIA.
2. Usando ángulo
 CHAFLÁN
El chaflán en modo
“distnacia” requiere
que se le
especifiquen
“primera” y
“segunda” distancia.

En el modo “ángulo”
hay que especificar
una distncia y un
ángulo.
ACTIVIDAD 2.1.4: DIBUJAR LA VISTA EN PLANTA DE UNA PLACA DE FORMA
IRREGULAR USANDO LAS FUNCIONES CHAFAN Y EMPALME (10 PUNTOS)
