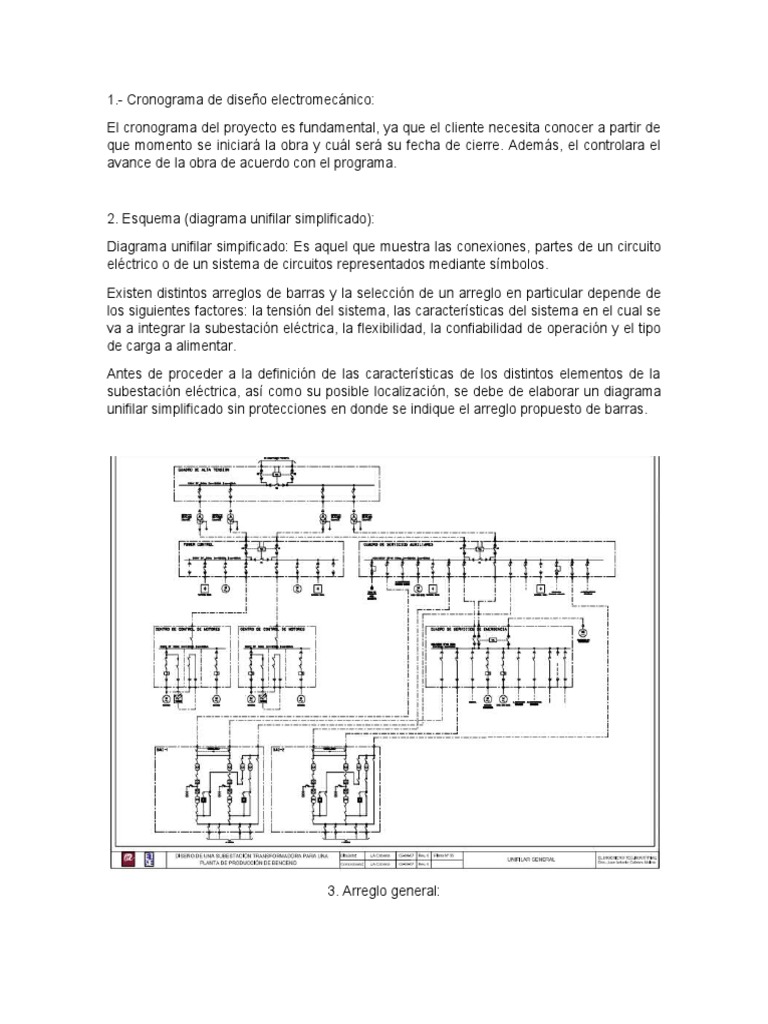

1.

- Cronograma de diseño electromecánico:

El cronograma del proyecto es fundamental, ya que el cliente necesita conocer a partir de
que momento se iniciará la obra y cuál será su fecha de cierre. Además, el controlara el
avance de la obra de acuerdo con el programa.

2. Esquema (diagrama unifilar simplificado):

Diagrama unifilar simpificado: Es aquel que muestra las conexiones, partes de un circuito
eléctrico o de un sistema de circuitos representados mediante símbolos.
Existen distintos arreglos de barras y la selección de un arreglo en particular depende de
los siguientes factores: la tensión del sistema, las características del sistema en el cual se
va a integrar la subestación eléctrica, la flexibilidad, la confiabilidad de operación y el tipo
de carga a alimentar.
Antes de proceder a la definición de las características de los distintos elementos de la
subestación eléctrica, así como su posible localización, se debe de elaborar un diagrama
unifilar simplificado sin protecciones en donde se indique el arreglo propuesto de barras.

3. Arreglo general:
Con base en el plano de topografía y localización general, el contratista debe elaborar el
plano de arreglo general de la subestación. Este plano debe mostrar lo siguiente:
a) Dimensiones del predio
b) Orientación geográfica de cada uno de los lados, y norte astronómico.
c) Croquis de localización del sitio en el vértice superior derecho del plano.
d) Caminos de acceso, distancias a las vías de comunicación mas cercanas,
oleoductos o gasoductos, limitando áreas internas y accesos.
e) Llegadas y salidas de líneas de transmisión.
f) El arreglo de la subestación mostrando las estructuras, barras, ejes y centro de
línea de equipos con sus acotaciones entre líneas de centros, escala y ubicación
de caseta de control y relevadores, edificios, planta de emergencia, entre otros.
4. Disposición de equipo (planta):
Son aquellos planos que muestran como se va a ver una subestación en planta (o sea
como si la estuviéramos viendo desde la parte de arriba).
Algunos ejemplos son las siguientes imágenes:
5. Disposición de equipo (cortes):
Son aquellos planos que muestran cómo se va a ver una subestación haciendo un corte
(o sea como si lo partiéramos en sección transversal viendo desde la parte de arriba).
Algunos ejemplos son las siguientes imágenes:
6. Isométrico con cargas:
En el plano Isométrico con cargas se dibujan en isométrico las estructuras metálicas de la
subestación que servirán para sujetar cables conductores y cables de guarda de la
subestación. En el plano de isométrico con cargas, además de mostrar el isométrico de
las estructuras, también incluye una tabla que muestra los valores de tensiones máximas
de cada claro, indicando en cada una las tensiones a las cuales están sometidas sus tres
componentes: horizontal, vertical y transversal.
Para realizar el plano isométrico con cargas, es indispensable contar con los planos de
disposición de equipo de la subestación, además de contar con información y
características de los equipos instalados.
7. Localización trayectoria de trincheras, ductos y registros:
Son instalaciones subterráneas que tienen por objeto alojar los cables de control, de
fuerza, de potencia y fibra óptica para interconectar los equipos primarios, secundarios y
demás componentes de la subestación eléctrica o hacia afuera de esta.
En cuanto a los ductos, sus diámetros y cantidades están en función de la cantidad y
calibre del cable a alojar, mientras que para los registros, el tipo y la cantidad están en
función de ductos a alojar y de la distribución de estos.
Para proyectar los bancos de ductos y registros, es recomendable que el ingeniero de
diseño se base en los criterios establecidos en la especificación de construcción líneas
subterráneas vigente, en M.T. Y A.T.
En esta etapa del diseño electromecánico se realiza un plano denominado “trayectoria de
Trincheras y Ductos”, el cual se elabora a partir del plano de disposición de equipo y
considerando que los cables de control y fuerza se deben canalizar por medio de
trincheras, ductos y registros.
El plano de trayectoria de trincheras y ductos ubica y traza las trayectorias de las
trincheras, así como la trayectoria, cantidad y características principales de los ductos,
además de mostrar la ubicación de los registros empleados.
En las siguientes figuras se puede observar algunas imágenes de ejemplos de planos de
trayectoria de trincheras, ductos y registros.
8. Herrajes y conectores (planta):
En las subestaciones de 115 Kv, y cuando esta sea la tensión del primario, se debe
instalar en las barras un conductor por fase tipo ACSR sección transversal 402.8 mm2
(calibre 795 kcmil).
9. Herrajes y conectores (cortes):
En las subestaciones de 400 Kv y 230 kV, se deben instalar en las barras dos
conductores por fase tipo ACSR sección transversal 564.0 mm2 (calibre 1113 kcmil); lo
anterior también es aplicable en 115 Kv cuando esta sea la tensión del secundario.

10. Detalles de herrajes, conectores y lista de materiales

El contratista debe utilizar los herrajes y conectores bimetálicos adecuados a los equipos
eléctricos primarios que proponga en su alcance de suministro, debiendo utilizar los
ensambles normalizados por CPTT, así como herrajes y conectores libres de efecto
corona. El contratista debe instalar en todas las derivaciones de buses y barras a equipo
primario conexiones redundantes (tipo pata de gallo).
41 Diagramas y planos de sistema de comunicaciones y control supervisorio
