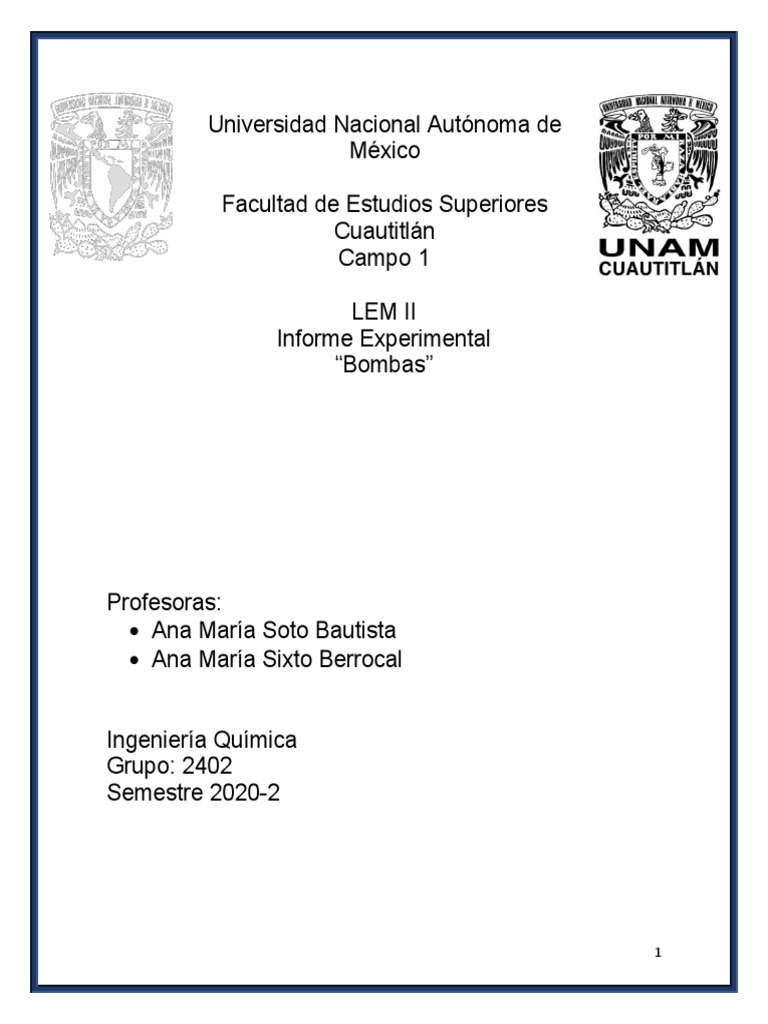

Universidad Nacional Autónoma de

México

Facultad de Estudios Superiores

Cuautitlán
Campo 1

LEM II
Informe Experimental
“Bombas”

Profesoras:
 Ana María Soto Bautista
 Ana María Sixto Berrocal

Ingeniería Química
Grupo: 2402
Semestre 2020-2

1
Contenido

Introducción.......................................................................................................................................3
Generalidades....................................................................................................................................4
Objetivos............................................................................................................................................6
Problema experimental......................................................................................................................6
Material y equipo...............................................................................................................................6
Servicios.............................................................................................................................................6
Descripción del equipo.......................................................................................................................6
Indicaciones experimentales..............................................................................................................6
Resultados..........................................................................................................................................7
Análisis de resultados.........................................................................................................................7
Conclusiones......................................................................................................................................7
Memoria de cálculo............................................................................................................................8
Bibliografía.........................................................................................................................................9

2
Introducción
Siempre que tratemos temas como procesos químicos, y de cualquier circulación de fluidos
estamos, de alguna manera, entrando en el tema de bombas. El funcionamiento en sí de la
bomba será el de un convertidor de energía, o sea, transformara la energía mecánica en
energía cinética, generando presión y velocidad en el fluido. Las bombas son dispositivos
mecánicos diseñados para transportar un líquido de un lugar a otro aplicando cierta presión
y velocidad, gracias a esto podemos transportar grandes volúmenes del líquido en un menor
tiempo a grandes distancias y con gran eficiencia.
Existen muchos tipos de bombas para diferentes aplicaciones. Existen infinidad de formas
de clasificación, pero fundamentalmente se pueden dividir en dos grandes grupos:
Bombas volumétricas o de desplazamiento positivo, entre las que se encuentran por
ejemplo las alternativas, rotativas y las neumáticas, pudiendo decir a modo de síntesis que
son bombas de pistón, cuyo funcionamiento básico consiste en recorrer un cilindro con un
vástago.

Bombas dinámicas o de energía cinética, fundamentalmente consisten en un rodete que gira

acoplado a un motor. Entre ellas se sitúan las regenerativas, las especiales, las periféricas o
de turbinas y una de las más importantes "las centrífugas" se denomina así porque la cota
de presión que crean es ampliamente atribuible a la acción centrífuga.

3
Las bombas centrífugas desarrollan un aumento de presión al impartir fuerza centrífuga al
fluido que pasa por ella, la velocidad adquirida se transforma en energía de presión a la
salida de la bomba.
Para seleccionar una bomba es necesario conocer las características de la misma, como son:
o Capacidad
o Cabeza, también llamada carga o columna total
o Potencia al freno
o Eficiencia
Conociendo las capacidades y fenómenos que conforman una bomba, podemos determinar
la adecuada, dependiendo de las especificaciones que tengamos, los objetivos y conociendo
los siguientes conceptos, poder dar un buen uso y en consecuencia, lograr buenos objetivos
y un buen proceso.

Generalidades

 Potencia al freno (BHP)

La potencia requerida para conducir la bomba generalmente se conoce como la potencia de
frenado. Se puede expresar en términos de la potencia del agua dividida por la eficiencia.
Tomando en consideración que hay pérdidas de energía en el interior de la bomba por
efecto de la fricción y la turbulencia, en la práctica se requiere más potencia para impulsar
la bomba que la que efectivamente se le transmite al fluido. Por esta razón, la potencia que
recibe la bomba, es conocida como Potencia al freno (BHP).

4
Donde:
P = potencia bomba (w)

= peso específico (N/m3)= (gravedad) (densidad)

Q = caudal (m3/s)
H = altura manométrica total (m)

= rendimiento de la bomba (º/1).

 Potencia hidráulica (Ph o Pb)

Cuando la energía entregada por la bomba al fluido es expresada en unidades de potencia,
el parámetro es conocido como Potencia hidráulica (Ph o Pb) de la bomba.

Donde:

 Pb es la potencia teórica de la bomba (en Vatios; 1 Hp = 745.7 Vatios)

 ρ es la densidad del fluido (1,000 kg/m3 en el caso del agua)
 g es la aceleración de la gravedad (generalmente se adopta: 9.81 m/s2)
 γ es el peso específico del fluido
 Q es el caudal (m3/s)
 hb es la ganancia de carga en la bomba, o en otros términos, altura dinámica de la
bomba (m)

 Cabezal total

Es la energía entregada por la bomba al fluido, escrita en longitud de líquido, y puede ser
estimada mediante la siguiente relación.

5
  CPNS

Cabezal neto de succión disponible (NPSHR) Este parámetro, representa la energía con que
llega el fluido a la succión de la bomba. Es deseable que a la succión de la bomba la energía
no sea demasiado baja, específicamente el termino de presión, ya que si esto sucede, parte
del líquido que es bombeado, puede evaporarse, lo que formaría burbujas que pueden
afectar enormemente el desempeño de la bomba (cavitación).

Objetivos
Obtener experimentalmente las curvas del sistema instalado en el LEM para cada punto de
operación de la bomba.

Problema experimental
El alumno trabajará con la bomba centrífuga instalada en un sistema con recirculación que
maneja agua. Con ayuda de los instrumentos instalados en el mismo (manómetro,
vacuometro, voltímetro, amperímetro, manómetro de columna liquida inclinado, etc.)
obtendrá la información necesaria para caracterizar el sistema.

Material y equipo
 Prueba de bombas instaladas en el LEM

Servicios
 Agua
 Energía eléctrica

Descripción del equipo

El equipo de bombas instalado en el LEM de ingeniería química, consta de un tanque con
recirculación que contiene agua. Una bomba centrífuga, una placa de orificio con tomas de
presión en las bridas y un tablero donde están instalados los siguientes instrumentos de

6
medición: manómetro, vacuometro, voltímetro, amperímetro, un manómetro inclinado con
mercurio y un regulador de revoluciones por minuto.

Indicaciones experimentales
1) Verificar que haya servicios
2) Comprobar que el tanque tenga liquido suficiente para la experimentación
3) Verificar que todos los instrumentos se encuentren en cero
4) La verificación del gasto se llevara a cabo controlando la descarga dela bomba por medio
de una válvula

Resultados

Presión de trabajo

Temperatura

Densidad del agua

Revoluciones Presión de Presión de Voltaje (v) Intensidad

(rpm) succión descarga (amp)

 Gráficas de potencia al freno, eficiencia, columna total, NPSHD todas contra

capacidad (Q).

7
Análisis de resultados

Conclusiones

Memoria de cálculo

 Potencia al freno (BHP)

Donde:
P = potencia bomba (w)

= peso específico (N/m3)= (gravedad) (densidad)

Q = caudal (m3/s)
H = altura manométrica total (m)

= rendimiento de la bomba (º/1).

 Potencia hidráulica (Ph o Pb)

Donde:

 Pb es la potencia teórica de la bomba (en Vatios; 1 Hp = 745.7 Vatios)

 ρ es la densidad del fluido (1,000 kg/m3 en el caso del agua)

8
  g es la aceleración de la gravedad (generalmente se adopta: 9.81 m/s2)
 γ es el peso específico del fluido
 Q es el caudal (m3/s)
 hb es la ganancia de carga en la bomba, o en otros términos, altura dinámica de la
bomba (m)

 Cabezal total

 CPNS

Bibliografía
 VALIENTE A. B, Problemas de flujo de fluidos, Limusa Noriega Editores, México,
1993.

9
 McCABE, y col. Operaciones unitarias en Ingeniería, Mc Graw Hill 4ª Edición,
México 1994.
 KENNETH J, y col., Bombas, Selección, Uso y Mantenimiento, Mc Graw Hill,
México, 1992.
