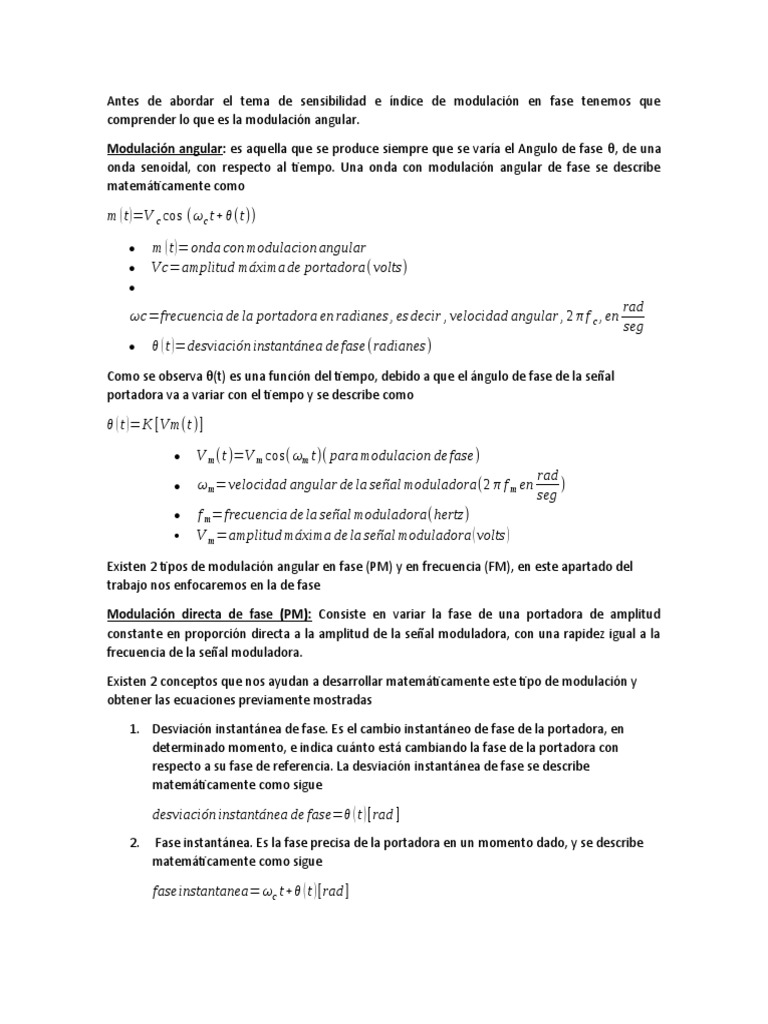

Antes de abordar el tema de sensibilidad e índice de modulación en fase tenemos que

comprender lo que es la modulación angular.

Modulación angular: es aquella que se produce siempre que se varía el Angulo de fase θ, de una
onda senoidal, con respecto al tiempo. Una onda con modulación angular de fase se describe
matemáticamente como

m ( t )=V c cos ⁡(ω c t+ θ(t))

 m ( t )=onda con modulacion angular

 Vc=amplitud máximade portadora(volts)

rad
ωc =frecuencia de la portadora en radianes , es decir , velocidad angular , 2 π f c , en
seg
 θ ( t )=desviación instantánea de fase (radianes)
Como se observa θ(t) es una función del tiempo, debido a que el ángulo de fase de la señal
portadora va a variar con el tiempo y se describe como

θ ( t )=K [Vm(t )]
 V m (t )=V m cos( ωm t)( para modulacion de fase)
rad
 ω m=velocidad angular de la señal moduladora(2 π f m en )
seg
 f m=frecuencia de la señal moduladora(hertz)
 V m =amplitud máxima de la señal moduladora ( volts )

Existen 2 tipos de modulación angular en fase (PM) y en frecuencia (FM), en este apartado del
trabajo nos enfocaremos en la de fase

Modulación directa de fase (PM): Consiste en variar la fase de una portadora de amplitud
constante en proporción directa a la amplitud de la señal moduladora, con una rapidez igual a la
frecuencia de la señal moduladora.

Existen 2 conceptos que nos ayudan a desarrollar matemáticamente este tipo de modulación y
obtener las ecuaciones previamente mostradas

1. Desviación instantánea de fase. Es el cambio instantáneo de fase de la portadora, en

determinado momento, e indica cuánto está cambiando la fase de la portadora con
respecto a su fase de referencia. La desviación instantánea de fase se describe
matemáticamente como sigue

desviación instantánea de fase=θ ( t ) [rad ]

2. Fase instantánea. Es la fase precisa de la portadora en un momento dado, y se describe
matemáticamente como sigue

faseinstantanea=ωc t+θ ( t ) [rad ]

  ω c t=fase de referencia de la portadora ( rad ) =2 π f c t (rad)
 f c =frecuencia de portadora(hertz )
 θ ( t )=desviación instantánea de fase ( rad )

Sensibilidad a la desviación: Las sensibilidades a la desviación son las funciones de transferencia

de salida en función de la entrada de los moduladores, que producen la relación entre qué
parámetro de salida cambia con respecto a los cambios especificados de la señal de entrada.

Sensibilidad a la desviación de un modular de fase: Para un modulador de fase a la sensibilidad se

le denota con la letra “K” y es una constante que representa los cambios que serían en la fase de la
frecuencia de salida con respecto a los cambios de amplitud del voltaje de entrada.

rad Δ θ
K=
V ΔV( )
Para una señal moduladora la modulación en fase se define como

θ ( t )=K [Vm(t )]
Si sustituimos en la función de una señal portadora con modulación angular de fase, reescribimos
la ecuación como:

m ( t )=V c cos ⁡(ω c t+ KV m cos (ω m t ))

Desviación de fase e índice de modulación

De la ecuación de la señal portadora con modulación angular de fase sabemos que K y V m son
constantes y por lo tanto podemos reescribir la ecuación como

m ( t )=V c cos ⁡(ω c t+ mcos (ω m t ))

En donde m representa la desviación máxima de fase, en radianes, de una portadora con fase
modulada. Esta desviación máxima de fase se llama índice de modulación. Para la PM, el índice de
modulación es proporcional a la amplitud de la señal moduladora e independiente de su
frecuencia. El índice de modulación de una portadora con fase modulada se define como:
 m=KV m ó m= Δ θ (radianes)

 m=índice de modulación y desviación máxima de fase(radianes)

rad
 ( )
K=sensibilidad a la desviación
volt
 V m =amplitud máxima de la señal moduladora(volts)
