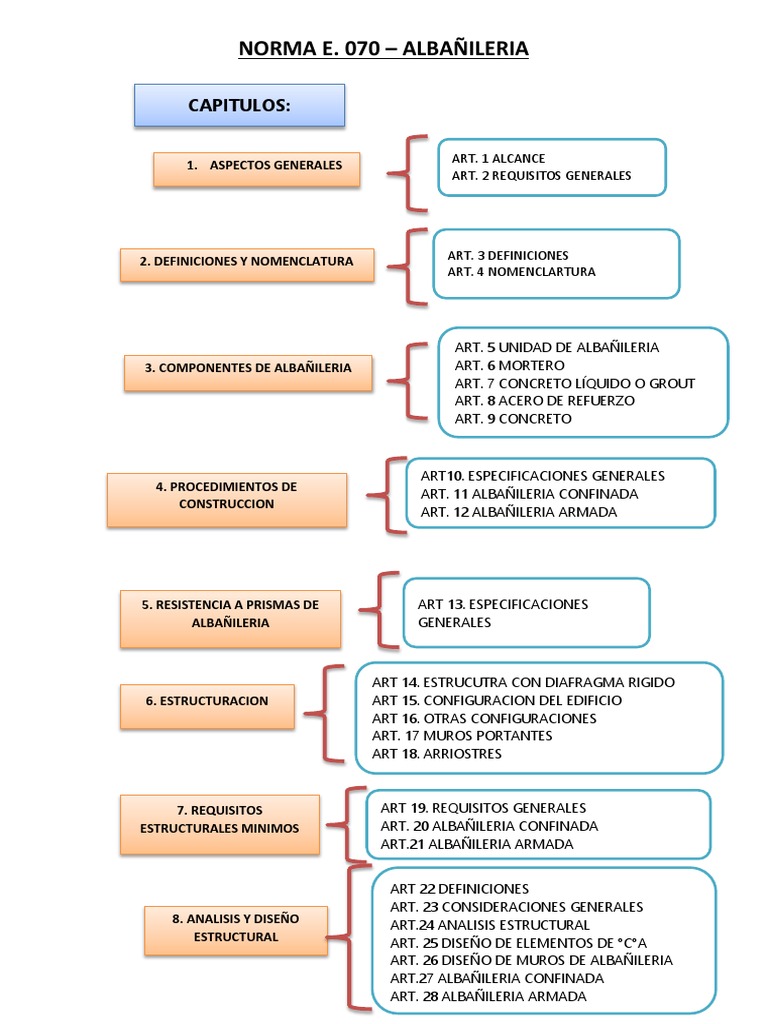

NORMA E.
070 – ALBAÑILERIA
CAPITULOS:
1. ASPECTOS GENERALES ART. 1 ALCANCE
ART. 2 REQUISITOS GENERALES
2. DEFINICIONES Y NOMENCLATURA ART. 3 DEFINICIONES
ART. 4 NOMENCLARTURA
ART. 5 UNIDAD DE ALBAÑILERIA
3. COMPONENTES DE ALBAÑILERIA ART. 6 MORTERO
ART. 7 CONCRETO LÍQUIDO O GROUT
ART. 8 ACERO DE REFUERZO
ART. 9 CONCRETO
ART10. ESPECIFICACIONES GENERALES
4. PROCEDIMIENTOS DE
ART. 11 ALBAÑILERIA CONFINADA
CONSTRUCCION
ART. 12 ALBAÑILERIA ARMADA
5. RESISTENCIA A PRISMAS DE ART 13. ESPECIFICACIONES
ALBAÑILERIA GENERALES
ART 14. ESTRUCUTRA CON DIAFRAGMA RIGIDO
6. ESTRUCTURACION ART 15. CONFIGURACION DEL EDIFICIO
ART 16. OTRAS CONFIGURACIONES
ART. 17 MUROS PORTANTES
ART 18. ARRIOSTRES
7. REQUISITOS ART 19. REQUISITOS GENERALES
ESTRUCTURALES MINIMOS ART. 20 ALBAÑILERIA CONFINADA
ART.21 ALBAÑILERIA ARMADA
ART 22 DEFINICIONES
ART. 23 CONSIDERACIONES GENERALES
8. ANALISIS Y DISEÑO ART.24 ANALISIS ESTRUCTURAL
ESTRUCTURAL ART. 25 DISEÑO DE ELEMENTOS DE °C°A
ART. 26 DISEÑO DE MUROS DE ALBAÑILERIA
ART.27 ALBAÑILERIA CONFINADA
ART. 28 ALBAÑILERIA ARMADA
ART. 29 ESPECIFICACIONES GENERALES
9. DISEÑO PARA CARGAS ART. 30 MUROS PORTANTES
ORTOGONALES AL PLANO DEL ART. 31 MUROS NO PORTANTES Y DE ESTRU-
MURO CTURAS NO DIAFRAGMADAS.
10. INTERACCION TABIQUE DE
ART. 32 ALCANCE
ALBAÑILERIA – ESTRUCTURA
ART. 33 DISPOSICIONES GENERALES
APORTICADA
Norma E. 070
1) Concepto y definición de muros de albañilería con ladrillo.
Es el material estructural que se obtiene con unidades de albañilería en hiladas según el aparejo
prefijado y unidas con mortero.
2) Concepto y definición de muros portantes y no portantes.
Muros portantes: es un muro diseño de tal manera que pueda transmitir las cargas las cargas
horizontales y verticales de un nivel al nivel inferior o a la cimentación.
Muros no portantes: es un muro diseño de tal manera que pueda llevar cargas provenientes a
su propio, tales como los cercos.
3) Concepto y definición de tipos de ladrillo (Con ejemplos de uso y también los tipos del
mercado.)
Se le denomina ladrillo a aquella unidad cuya dimensión y peso permita que sea manipulada con
una sola mano. Estas unidades pueden ser sólidas, huecas, alveolares, o tubulares y podrán ser
fabricadas de manera artesanal o industrial.
Tipos:
Ladrillo Tipo I: Resistencia y durabilidad muy bajas. Apto para construcciones de albañilería en
condiciones de servicio con exigencias mínimas.
Módulo de ruptura: 6
Ladrillo Tipo II: Resistencia y durabilidad bajas. Apto para construcciones de albañilería en
condiciones de servicio moderadas.
Módulo de ruptura: 7
Ladrillo Tipo III: Resistencia y durabilidad media. Apto para construcciones de albañilería de uso
general.
Módulo de ruptura: 8
Ladrillo Tipo IV: Resistencia y durabilidad altas. Apto para construcciones de albañilería en
condiciones de servicio rigurosas.
Módulo de ruptura: 9
Ladrillo Tipo V: Resistencia y durabilidad muy altas. Apto para construcciones de albañilería en
condiciones de servicio particularmente rigurosas.
Módulo de ruptura: 10
Según el tipo de fabricante:
a) Ladrillos Forte:
b) Ladrillos Rex:
c) Ladrillos Pirámide:
d) Ladrillos Lark:
4) Determinar las características más importantes de los ladrillos para muros portantes y no
portantes.
Muros portantes:
Muros no portantes:
5) Clasificación de albañilería:
Albañilería Simple: es un material estructural compuesto por unidades de albañilería asentadas
con mortero.
Albañilería Confinada: albañilería reforzada interiormente con varillas de acero distribuidas
vertical y horizontalmente e integrada mediante concreto líquido, de tal manera que los
diferentes componentes actúen conjuntamente para resistir los refuerzos.
Albañilería Armada: albañilería reforzada con elementos de concreto armado en todo su
perímetro, vaciado posteriormente a la construcción de albañilería.
6) Ilustrar los tipos de aparejo y amarre.
Muro de Soga
Muro de Canto
Muro de Cabeza
7) gráficamente ilustrar un muro indicando las juntas verticales, horizontales, longitud máxima
de muro, altura. También el mortero, componentes y dosificación.
Juntas Horizontales: 1.5 cm
Juntas Verticales: 1.5 cm
Longitud Máxima del muro: + 1.20 m
Altura Máxima del muro: 2.40 m
Mortero: Arena Gruesa + Cemento 1:6
8) Hacer detalle de: - Columna – Muro
9) Tipos de ladrillos usados para la albañilería armada (definiendo gráficamente la forma
constructiva de la albañilería armada).
Para la albañilería armada, también conocida como albañilerías, se utiliza principalmente
materiales pétreos tales como; bloque de concreto, varillas de acero, bloques de mortero de
cemento, piedras y otros.
Tipos de Bloque:
- Bloque de concreto de ½: utilizado para amarres.
- Bloque de concreto de ¾: utilizado para amarres.
- Bloque típico de 14x19x39: usado para muro portante, armado y confinado.
10) Definir que es concreto líquido y la utilización en la albañilería armada.
Es un material de consistencia fluida que resulta de mezclar cemento, agregados y agua,
pudiéndose adicionar cal hidratada normalizada en una proporción que no exceda de 1/10 del
volumen de cemento.
Se emplea para rellenar los alveolos de las unidades de albañilería en la construcción de los
muros armados, y tiene como función integrar el refuerzo con la albañilería en un solo conjunto
estructural.
