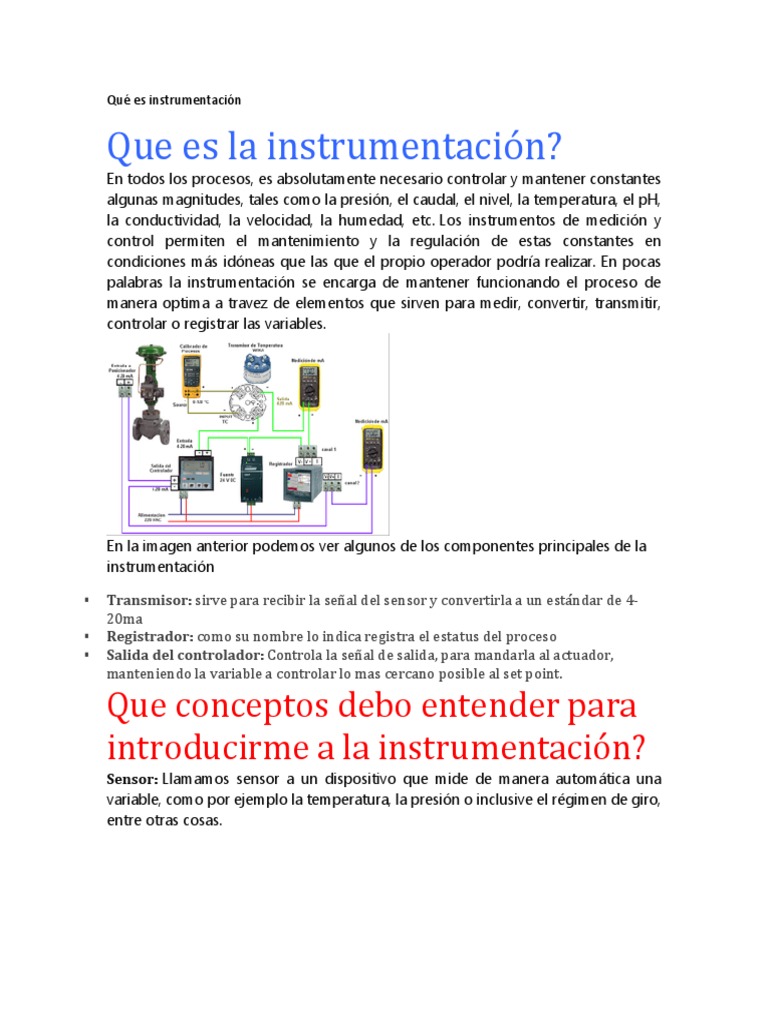

Qué es instrumentación

Que es la instrumentación?
En todos los procesos, es absolutamente necesario controlar y mantener constantes
algunas magnitudes, tales como la presión, el caudal, el nivel, la temperatura, el pH,
la conductividad, la velocidad, la humedad, etc. Los instrumentos de medición y
control permiten el mantenimiento y la regulación de estas constantes en
condiciones más idóneas que las que el propio operador podría realizar. En pocas
palabras la instrumentación se encarga de mantener funcionando el proceso de
manera optima a travez de elementos que sirven para medir, convertir, transmitir,
controlar o registrar las variables.

En la imagen anterior podemos ver algunos de los componentes principales de la

instrumentación

 Transmisor: sirve para recibir la señal del sensor y convertirla a un estándar de 4-

20ma
 Registrador: como su nombre lo indica registra el estatus del proceso
 Salida del controlador: Controla la señal de salida, para mandarla al actuador,
manteniendo la variable a controlar lo mas cercano posible al set point.

Que conceptos debo entender para

introducirme a la instrumentación?
Sensor: Llamamos sensor a un dispositivo que mide de manera automática una
variable, como por ejemplo la temperatura, la presión o inclusive el régimen de giro,
entre otras cosas.
Transmisor: Se conoce como transmisor en el campo de la instrumentación y
control al conjunto acondicionador de señal.

Transductor: Es el instrumento o dispositivo capaz de transformar la energía

disponible en una magnitud física dada en otra magnitud, Se usan por ejemplo para
pasar de magnitudes acondicionadas en presión a corriente o tensión y
modernamente a variables digitales para buses de campo.
Rango: Es el conjunto de valores comprendidos entre los limites ( Superior e Inferior)
que es capaz de medir el instrumento al que nos referimos.

Resolución: Es el menor cambio en la variable del proceso capaz de producir una

salida perceptible en el instrumento.
Error: Se lo define como la diferencia entre el valor medido y el valor verdadero.
Exactitud: Capacidad de un instrumento de dar valores de error pequeños.
Precisión: Cuanto mayor es la precisión menor es la dispersión de los valores de la
medición alrededor del valor medido.

Repetibilidad: Capacidad de un instrumento de repetir la salida cuando se llega a

la medición en diversas ocasiones bajo exactamente las mismas condiciones.
Histéresis: es la capacidad de un instrumento de repetir la salida cuandose llega a
la medición en ocasiones consecutivas bajo las mismas condiciones generales pero
una vez con la medición de la variable en un sentido (por ejemplo creciente) y en la
siguiente con lavariable en sentido contrario (por ejemplo decreciente).
Íntercambiabilidad: Cuando se hace referencia a la ínter cambiabilidad de
instrumentos pueden aparecer varios aspectos. Respecto de la exactitud, si un
instrumento de +/- 1% es reemplazado por otro con la misma exactitud, habida
cuenta que los errores se pueden sumar en ciertas condiciones, al hacer el cambio
diremos que podemos asegurar la medición en +/- 2%, si no tomamos precauciones
especiales de calibración.
Calibración: La calibración es el proceso de comparar los valores obtenidos por un
instrumento de medición con la medida correspondiente de un patrón de referencia
(o estándar).
Sensibilidad: Es la variación en la salida del instrumento por unidad de variación de
la variable del proceso(entrada), en definitiva se puede decir que es la ganancia del
instrumento.
Error de cero: Aun cuando el valor de la variable del proceso esté en el mínimo del
rango, donde la salida del instrumento debe ser el valor asociado al cero del rango
( en corriente por ejemplo 4mA), el instrumento marca a su salida un valor distinto
de cero.
Linealidad: Expresa lo constante que resulta la sensibilidad del sensor o aparato de
medida. Una sensibilidad constante (alta linealidad) facilita la conversión del valor

leído al valor medido.

Estabilidad: capacidad para mantener invariable su curva de transferencia durante
largos períodos de tiempo.
Transductor activo – pasivo: Un transductor que es pasivo cuando no se alimenta
de otra fuente que no sea la del mismo proceso que está midiendo.
En cambio el activo es aquel que en general necesita menos energía del propio
proceso a medir ya que tiene para su funcionamiento una fuente externa.
Entradas deseadas: son las entradas al sistema de medición de las variables físicas
que queremos medir.
Interferencias: Son entradas no deseadas que el instrumento detecta sin la
intención de hacerlo.
Entradas modificantes y perturbaciones: Son aquellas que causan variaciones en
las entradas deseadas como así también en las interferencias
Ajustabilidad de rango (Rangeability): Es la relación entre el máximo valor de la
variable medida respecto del mínimo sobre la cual semantendrá la exactitud
especificada del instrumento
Características estáticas y dinámicas de un instrumento de
medición

Características estáticas

Exactitud y Precisión.

En primer lugar vamos a analizar la diferencia entre los términos precisión y exactitud. En general estas dos
palabras son sinónimos, pero en el campo de las mediciones indican dos conceptos completamente
diferentes. Se dice que el valor de un parámetro es muy preciso cuando está muy bien definido. Por otra
parte, se dice que dicho valor es muy exacto cuando se aproxima mucho al verdadero valor.

Linealidad

Por lo general los instrumentos se diseñan de forma que tengan una respuesta lo más lineal posible, es
decir, que para un determinado incremento del parámetro que estamos midiendo, el desplazamiento
correspondiente del indicador sea siempre el mismo, independientemente de la posición de éste. Por
ejemplo, si tenemos el siguiente amperímetro, en el que cada división de 1 mA tiene 10 subdivisiones:

Si estamos midiendo una corriente de 1 mA y en un momento dado dich acorriente aumenta 0.1 mA, la
aguja debe deflectar una subdivisión. Por otra parte, si la corriente que estamos midiendo es de 3 mA y
también sufre un incremento de 0.1mA, la aguja debe deflectar igualmente una subdivisión. Las
desviaciones de este tipo de respuesta lineal se deben principalmente a las características de diseño
mecánico del instrumento. Dichas desviaciones son más notorias hacia los extremos de la escala. Podremos
profundizar más sobre esto cuando estudiemos el mecanismo de cada uno de los instrumentos.
Sensibilidad

La sensibilidad de un instrumento es la relación entre la respuesta del instrumento (N° de divisiones

recorridas) y la magnitud de la cantidad que estamos midiendo. Vamos a ver varios ejemplos. Para un
miliamperímetro, la sensibilidad viene dada por el N° de divisiones que deflecta la aguja cuando por el
instrumento circula 1 mA.Las unidades de este parámetro son div/mA. Si dos miliamperímetros tienen el
mismo número de divisiones en su escala, pero el primero sufre una deflexión de 2divisiones cuando circula
1 mA, mientras que el segundo deflecta 10 divisiones parala misma corriente, este último es cinco veces más
sensible que el primero. Para un voltímetro, de acuerdo a la definición general, la sensibilidad viene dada
por el N° de divisiones deflectadas cuando en sus extremos hay una caída de 1Voltio. Para estos
instrumentos se define además un parámetro especial denominado característica de sensibilidad, el cual
viene expresado en Ohm/volt. La definición de este parámetro y su utilidad los veremos cuando estudiemos
el voltímetro.

Resolución

Esta característica está relacionada con la precisión. La resolución de un instrumento es el menor

incremento de la variable bajo medición que puede ser detectado con certidumbre por dicho instrumento.
Por ejemplo, en el caso del reloj digital que vimos anteriormente, la resoluciones de una centésima de
segundo. Si tenemos un amperímetro con la escala mostrada en la Figura, cada una de las divisiones
corresponde a 1 mA.

Gama y Escala.

La gama de un instrumento se define como la diferencia entre la indicaciónmayor y la menor que puede
ofrecer el instrumento. La gama puede estar dividida envarias escalas o constar de una sola. Por ejemplo, el
amperímetro de la Fig. a tieneuna gama de 0 a 5 mA, y una sola escala, mientras que el de la Fig. b tiene una
gamade 0 a 500 mA, dividida en 5 escalas, las cuales van respectivamente de 0 a 0.05 mA;de 0 a 0.5 mA; de
0 a 5 mA; de 0 a 50 mA y de 0 a 500 mA.
Características dinámicas

Error dinámico

El error dinámico de un instrumento se define como la diferencia entre la cantidad indicada en un instante
de tiempo dado y el verdadero valor del parámetro que se está midiendo. Supongamos que tenemos un
instrumento al que le aplicamos la función mostrada en la Fig. A Fig. A
Esto quiere decir que si por ejemplo se trata de un voltímetro, hacemos variar bruscamente el voltaje entre
sus extremos.

La respuesta del instrumento en función del tiempo puede presentar diferentes formas, como puede
apreciarse en las Fig. B y C. Según podemos observar, para todo instante de tiempo menor que t‫ە‬

existe una diferencia entre la función aplicada y la respuesta del instrumento. Esta diferencia es lo
que denominamos error dinámico.

Tiempo de respuesta
Es el tiempo transcurrido entre la aplicación de una función escalón y el instante en que el instrumento
indica un cierto porcentaje (90%, 95% o 99%) del valor final. Para instrumentos con aguja indicadora, el
tiempo de respuesta es aquél que tarda la aguja en estabilizarse aparentemente, lo cual ocurre cuando ha
llegado a un porcentaje determinado (por ejemplo 1%) de su valor final.

Tiempo nulo.

Es el tiempo transcurrido desde que se produce el cambio brusco a la entrada del instrumento hasta que él
alcanza el 5% del valor final.

Sobrealcance.

En los instrumentos con aguja indicadora, la deflexión se produce debido a que se aplica una fuerza a la
parte móvil. Dicha parte móvil tiene una masa, por lo que al aplicar la fuerza se origina un momento que
puede llevar a la aguja más allá del valor correspondiente al de equilibrio. La diferencia entre el valor
máximo y el valor final se denomina Sobre alcance. Los dos tipos de respuesta que vimos anteriormente se
diferencian porque en el segundo hay Sobre alcance mientras que enel primero no. Un Sobre alcance
elevado es indeseable, pero un valor pequeño del mismo contribuye a disminuir el tiempo requerido para
que la aguja alcance el estado estable.

Los conceptos enunciados anteriormente podemos resumirlos en la gráfica de la Fig.1

es.scribd.com
Instrumentos de Medición
Eléctrica
4.4 (87.37%) 171votes

Los instrumentos de medición eléctrica, son indispensables a la hora de

querer poner en práctica algún método eficaz para calcular las cantidades
eléctricas, es esencial contar con equipos adecuados a tus necesidades.
Dichas mediciones pueden realizarse en base a los parámetros eléctricos,
haciendo uso de propiedades como la presión, el flujo, la fuerza o la
temperatura.
Desde siempre, la historia ha vinculado el progreso de los pueblos con su
avance en las mediciones y que, aunque pudieran pasar desapercibido en la
vida diario, están continuamente integradas a la ciencia, entre la tradición y
el cambio, buscando nuevos patrones de evolución.

Es por ello que, hay señales eléctricas que pueden ser registradas y medidas.
Son muchas las ventajas que podemos aprovechar cuando de manera
correcta logramos calcular las eléctricas en especial, en aquellos aparatos
diseñados con una corriente alterna, continua o pulsante.

Índice del Artículo [mostrar]

Lista de Instrumentos de Medición

Eléctrica
Óhmetro u Ohmímetro

Osciloscopio

Amperímetro
Capacímetro

Galvanómetro

Multímetro
A continuación, puedes conocer más de estos equipos para medir
propiedades eléctricas. Checa la lista de instrumentos de medición
eléctrica ordenados alfabéticamente:
 Amperímetro
 Capacímetro
 Galvanómetro
 Multímetro
 Ohmimetro
 Osciloscopio
 Voltímetro
¿Qué es la Electricidad?
La Electricidad es un fenómeno de la Física que ocurre con la aparición de
cargas eléctricas. Las cargas eléctricas son una propiedad intrínseca de las
partículas subatómicas que permiten la interacción magnética entre cargas y
la aparición del denominado campo eléctrico.

Como parte del Campo Eléctrico, se evidencias constantes interacciones

generadas por la atracción y repulsión entre las partículas, fácilmente
identificables en fenómenos ambientales tales como los rayos, el
Electromagnetismo y la Corriente Eléctrica.

¿Que propiedades eléctricas podemos

medir?
Si bien la Electricidad podría concebirse como un solo recurso a utilizar,
existen diferentes magnitudes que se pueden medir dependiendo de lo que
se requiera determinar en un circuito. Entre las propiedades que se pueden
medir se encuentran:

 Intensidad: Determinada en la Unidad física Amperios , la intensidad

de corriente consiste que está circulando en un circuito eléctrico.
 Voltaje: Es una magnitud que se determina en Voltios como unidad, y
constituye el diferencial de potencia entre dos puntos de un circuito
cerrado y los polos del mismo circuito abiertos en un extremo.
 Resistencia: Medida en la Unidad Ohmios, consiste en la oposición que
ofrece un conductor al paso de los electrones.
 Capacitancia: Determinada en Amperios, la capacitancia es la
magnitud que mide el poder de almacenamiento de carga de un
elemento dentro de un circuito eléctrico. Por lo general, la
capacitancia se mide en los condensadores de un circuito.
Propiedades eléctricas que se pueden
determinar con el uso de instrumentos
especializados
Podemos encontrar medidores analógicos o digitales, que pueden precisar
tomar una lectura precisa según su mecanismo. Las mediciones eléctricas
son parte de los fundamentos básicos en el perfil de todo profesional de la
ingeniería electrónica.
En la física, la química y la ingeniería, son aparatos empleados para
establecer comparaciones de magnitudes físicas. Como dispositivos de
medida se manejan objetos preestablecidos,permitiendo que de la
medición podamos obtener un número que es la representación entre la
relación del objeto de estudio y la unidad que sirve de referencia. Son un
medio de conversión
Importancia de los Instrumentos de
Medición Eléctrica
La importancia de realizar una medición radica en la obtención de datos, que
resulten desconocidos y puedan ser comparados ampliamente con los ya
conocidos, teniendo en cuenta las características y particularidades del
objeto que está siendo analizado. Hay un margen de error mínimo que
siempre habrá que tener en consideración a la hora de llevar a cabo el
procedimiento.

Son varios los factores o elementos medibles en la electrónica, por lo que en

el manejo de instrumentos de medición es de gran relevancia que puedas
aprender a utilizarlos de la manera correcta, con el objeto de obtener
resultados más precisos. Contamos con verdaderos expertos en la ingeniería
electrónica dispuestos a brindarte la mejor asesoría.

Tipos De Instrumentos
Los instrumentos de medición eléctrica pueden clasificarse de la siguiente
manera según los parámetros de voltaje, tensión e intensidad:
Amperímetro
Es un instrumento capaz de medir la intensidad de la corriente eléctrica, su
unidad de medida es el amperio y sus submúltiplos, el miliamperio y el
micro-amperio. Dependiendo del tipo de corriente puede ser
utilizado. Lo ideal es hacer uso de él cuando midamos una corriente
continúa y no alterna.
Voltímetro
Mide el valor de la tensión en la corriente eléctrica, teniendo como unidad
de medición el voltio y sus múltiplos; el megavoltio, y kilovoltio; y los sub.-
múltiplos como el milivoltio y el micro voltio. Es muy similar al
galvanómetro, pero con la diferencia de que cuenta con una resistencia
en serie.
El Ohmimetro
Es como una mezcla entre los dos instrumentos anteriores, el Voltímetro y
del Amperímetro, sólo que cuenta con una batería y una resistencia que
va ajustada en cero en la escala de los Ohmios. Consiste en precisar el
valor óhmico de una resistencia desconocida para medir la continuidad de
un conductor y detectar averías en circuitos.
Multímetro
Es un instrumento que emplea en su funcionamiento los parámetros del
amperímetro, el voltímetro y el Ohmímetro. A través de una conmutador
pueden ser seleccionadas sus funciones, dependiendo el tipo de corriente.
Existen del tipo analógico y digital.

Osciloscopio
Es un instrumento capaz de presentarnos sus resultados a través de
representaciones gráficas, cuyas señales eléctricas pueden alterarse en el
tiempo. Nos facilita visualizar eventos inusuales y transitorios además de
ondas en circuitos eléctricos y electrónicos; y gracias a su análisis se puede
detectar los problemas del funcionamiento de un determinado circuito.
La eficacia de un aparato de medición
eléctrica
Pese a sus particularidades y posibles innovaciones o recursos de los que
disponen, ningún equipo de medición llega ha ser exacto, pero ante sus
especificaciones es recomendable verificar el manual de uso y ver si cumplen
con las siguientes características:
 Exactitud e Inexactitud
La exactitud determina la cualidad de un instrumento que puede dar lecturas
más precisas y cercanas al valor real. Puede además definir los márgenes
de errores cuando el instrumento se usa de manera correcta, es decir,
que al mismo tiempo debe cuantificar la inexactitud.
 Sensibilidad
En un proceso de medición, la sensibilidad es una medida del cambio en la
salida del instrumento que se presenta si la cantidad medida varía en una
proporción determinada.
 Umbral
Es el nivel mínimo alcanzado cuando la entrada de un instrumento
aumenta gradualmente desde cero, y debe ocurrir antes de que el cambio de
salida del instrumento sea de gran magnitud. Los fabricantes suelen
especificar el umbral del instrumento, los cuales pueden ser de manera muy
variada.
 Precisión, Receptibilidad y reproducibilidad
La precisión es la cualidad poder dar lecturas muy contiguas unas a
otras. Mientras mayor logre ser la precisión, menor resulta la dispersión de
los valores de la medición alrededor del valor medido. Puede ocurrir que el
valor no llegué a ser exacto, pero la dispersión tienda; y es allí cuando el
instrumento de medición puede que sea preciso pero no exacto.

 Resolución
Resulta ser el menor cambio en la variable de todo el proceso, con
capacidad de producir una salida perceptible en el instrumento.
Generalmente se expresa como un porcentaje en el límite superior de
medición del instrumento.

 Rango y gama
El primero indica los dos valores extremos de la variable medida dentro de
los cuales las mediciones que se desean realizar se hallarán
uniformemente. La gama, por su parte, es la diferencia entre el indicativo
mayor y el menor, pudiendo estar incluso dividida en varias escalas o estar
en una sola.
 Tolerancia
Se relaciona con la exactitud y precisa el error máximo previsto en algún
valor. Cuando se emplea en forma correcta, refiere la desviación máxima
de un componente fabricado en relación a lo que debería ser el valor
nominal.
 Linealidad
Es algo que podemos encontrar en los instrumentos que pese a su
desplazamiento puede mostrarnos un mismo indicador, indistintamente de
la posición en la que se esté empleando. Es una manera de emitir una
respuesta lineal, ante un determinado incremento en el parámetro objeto de
medición.
Características de los Instrumentos de
Medición Eléctrica
Por su propia naturaleza, los valores eléctricos no pueden ser calculados
en una simple observación directa y es por ello, que cada uno de los
instrumentos de medición nos ofrece la posibilidad de cuantificar alguna
propiedad eléctrica, capaz de ser susceptible ante una fuerza física.
Con el uso adecuado del instrumento de medición eléctrica, podemos
detectar de manera acertada cualquier tipo de falla o problema que pueda
entorpecer el funcionamiento de un aparato.
Los Instrumentos de medición eléctrica, son aparatos al alcance y accesibles
que debes considerar a la hora de evaluar el comportamiento en el voltaje
de una batería, la intensidad de luz, la velocidad de un vehículo, la
inclinación de un plano, los bajones en un aire acondicionado o de la
pantalla de tu ordenador.

Elije un instrumento para medir variables eléctricas

Óhmetro u Ohmímetro

Osciloscopio

Amperímetro
Capacímetro

Galvanómetro

Multímetro
