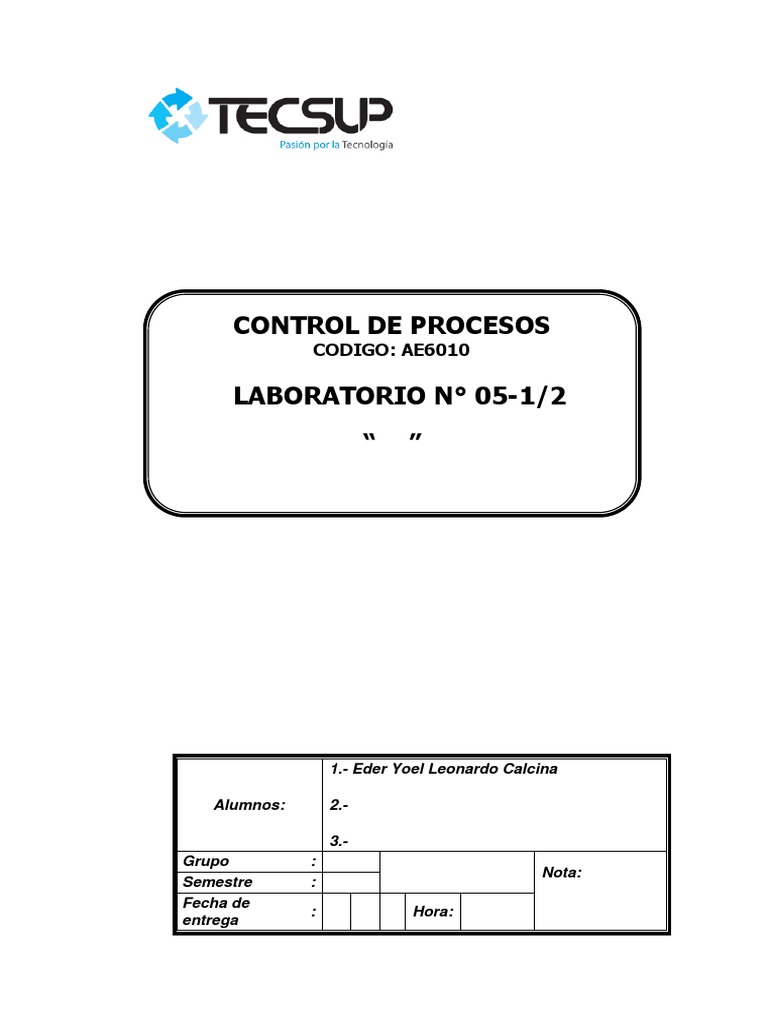

CONTROL DE PROCESOS

CODIGO: AE6010

LABORATORIO N° 05-1/2
“ ”

1.- Eder Yoel Leonardo Calcina

Alumnos: 2.-

3.-
Grupo :
Nota:
Semestre :
Fecha de
: Hora:
entrega
 CONTROL DE PROCESOS
Página 1 / 7
Tema :
Sensores de Peso y Fuerza
Grupo
Departamento de Electricidad y Electrónica Fecha: Lab. Nº 07

I. OBJETIVOS:

 Identificar el principio de funcionamiento de las galgas extensiométricas.

 Identificar el principio constructivo de las celdas de carga.
 Implementar una balanza electrónica, utilizando un puente de Wheatstone, un
amplificador de instrumentación y una celda de carga para medir peso o fuerza.

II. MATERIAL Y EQUIPO:

 Brazo de flexión.
 Celda de carga (Sensor de Fuerza Industrial).
 Amplificador de instrumentación.
 Juegos de Pesas.
 Multímetro digital.

III. INFORMACIÓN PRELIMINAR

Una galga extensiométrica o extensómetro es un sensor, que mide la deformación,

presión, carga, par, posición, etc. y se basa en el efecto piezorresistivo, que es la
propiedad que tienen ciertos materiales de cambiar el valor nominal de su resistencia
cuando se les somete a ciertos esfuerzos y se deforman en dirección de los ejes
mecánicos. Un esfuerzo que deforma la galga producirá una variación en su resistencia
eléctrica. Esta variación se produce por el cambio de longitud, el cambio originado en la
sección o el cambio generado en la resistividad.
 CONTROL DE PROCESOS
Página 2 / 7
Tema :
Sensores de Peso y Fuerza
Grupo
Departamento de Electricidad y Electrónica Fecha: Lab. Nº 07

Planificaion para el avance de la tarea

1 Ingreso al laboratorio y ubicación del lugar de trabajo.

2 Introducción del desarrollo de la tarea.
3 Llenado de ATS y listas de material y equipos.
4 Recepción de los equipos a utilizar.
5 Armados de los circuitos para realizar cada una de las pruebas.
6 Calibración y realización del laboratorio, así mismo la toma de
datos.
7 Desmostar los equipos utilizados.
8 Devolución de los equipos.
9 Orden y limpieza del lugar de trabajo.

IV. PROCEDIMIENTO:

1. Sensor de fuerza con circuito cuarto de puente.

a) Lleve a cabo el montaje del brazo de flexión según muestra la figura N° 1.

 CONTROL DE PROCESOS
Página 3 / 7
Tema :
Sensores de Peso y Fuerza
Grupo
Departamento de Electricidad y Electrónica Fecha: Lab. Nº 07

figura N° 1

b) Dibuje el circuito esquemático del sistema en cuestión.

 CONTROL DE PROCESOS
Página 4 / 7
Tema :
Sensores de Peso y Fuerza
Grupo
Departamento de Electricidad y Electrónica Fecha: Lab. Nº 07

c) Balance del cero. Manteniendo el brazo de flexión sin carga y utilizando la perilla
del offset en el amplificador, haga que la tensión de salida del amplificador de
instrumentación sea lo más próxima posible a 0.0 mV. Una exactitud de 10 mV
en la salida del amplificador es suficiente.
d) Cuelgue las pesas según muestra la tabla 1. Anote los resultados en la misma
tabla. Si es necesario realice el balance del cero luego de cada medida.
e) En la figura N° 2, grafique la curva característica del sensor. Haga esto a partir
de los datos consignados en la tabla 1.
 CONTROL DE PROCESOS
Página 5 / 7
Tema :
Sensores de Peso y Fuerza
Grupo
Departamento de Electricidad y Electrónica Fecha: Lab. Nº 07

Carga Fuerza Tensión 100%

90%
(Gramos) (Newton) (voltios)
80%
70%
Tensión
0 0 0.002 60%
(voltios)
50%
40% Fuerza
20 0.2 0.023 (Newton)
30%
20%
10%
50 0.5 0.063
0%
1 2 3 4 5 6
100 1.0 0.125

200 2.0 0.249

500 5.0 0.518

Experiencia

Evidencias
 CONTROL DE PROCESOS
Página 6 / 7
Tema :
Sensores de Peso y Fuerza
Grupo
Departamento de Electricidad y Electrónica Fecha: Lab. Nº 07

2. Sensor de fuerza con circuito semipuente

a) Lleve a cabo el montaje del brazo de flexión según la figura N° 3.

Figura N° 3

b) En la siguiente página, dibuje el circuito esquemático del sistema en cuestión.

 CONTROL DE PROCESOS
Página 7 / 7
Tema :
Sensores de Peso y Fuerza
Grupo
Departamento de Electricidad y Electrónica Fecha: Lab. Nº 07

c) Balance del cero. Manteniendo el brazo de flexión sin carga y utilizando la perilla
del offset en el amplificador, haga que la tensión de salida del amplificador de
instrumentación sea lo más próxima posible a 0.0 mV. Una exactitud de 10 mV
en la salida del amplificador es suficiente.

d) Cuelgue las pesas según muestra la tabla 2. Anote los resultados en la misma
tabla. Si es necesario realice el balance del cero luego de cada medida.

Circuito esquemático

e) En la figura N° 4, grafique la curva característica del sensor. Haga esto a partir

de los datos consignados en la tabla 2.
 CONTROL DE PROCESOS
Página 8 / 7
Tema :
Sensores de Peso y Fuerza
Grupo
Departamento de Electricidad y Electrónica Fecha: Lab. Nº 07

a) Asumiendo que la curva característica de la figura N°4 es lineal, sintetice la

ecuación de la recta de tendencia por medio de un análisis de regresión lineal. A
partir de la ecuación de la recta de tendencia, determine el peso correspondiente
para un voltaje de 0.36 V.

3. Celda de Carga (Sensor de fuerza industrial)

a) Lleve a cabo el montaje de la celda de carga según muestra la figura 5.

 CONTROL DE PROCESOS
Página 9 / 7
Tema :
Sensores de Peso y Fuerza
Grupo
Departamento de Electricidad y Electrónica Fecha: Lab. Nº 07

Figura 5.

b) Dibuje el circuito esquemático del sistema en cuestión.

Circuito esquemático

c) Balance del cero. Manteniendo la celda de carga libre de pesos y utilizando la

perilla del offset en el amplificador, haga que la tensión de salida del amplificador
de instrumentación sea lo más próxima posible a 0.0 mV. Una exactitud de 10
mV en la salida del amplificador es suficiente.

d) Coloque las pesas según muestra la tabla 5. Anote sus resultados en la misma
tabla. Si es necesario realice el balance del cero luego de cada medida.

e) En la figura N° 6, grafique la curva característica del sensor. Haga esto a partir

de los datos consignados en la tabla 3.
 CONTROL DE PROCESOS
Página 10 / 7
Tema :
Sensores de Peso y Fuerza
Grupo
Departamento de Electricidad y Electrónica Fecha: Lab. Nº 07

0.010 v
0.138 v
0.275
0.412v
0.550v
0.687
0.823
0.960
1.100
1.236
1.372
 CONTROL DE PROCESOS
Página 11 / 7
Tema :
Sensores de Peso y Fuerza
Grupo
Departamento de Electricidad y Electrónica Fecha: Lab. Nº 07

CONCLUSIONES, OBSERVACIONES Y APLICACIONES INDUSTRIALES

Conclusiones

 Se identificó y reconoció el funcionamiento del sensor de peso, así mismo se vio

como estas trabajan y su gran importancia que tienen en la industria minera.

 El factor de la fuerza expresa en unidades de newton influencia en la variación

de potencial.

Observaciones

 Una mala conexión al momento de realizar el circuito, esta nos puede ocasionar
la alteración de datos a la hora de requerir.

 Es necesario antes de cada prueba realizar un calibración de los equipos, para la

verificación de que este bien y nos puedan dar unos buenos datos.

Recomendaciones

Antes del encendido del circuito es necesario llamar al ingeniero para evitar posibles
malas conexiones y malograr el equipo.

No aumentar un voltaje elevado a estos equipos debido a que cada uno de ellos trabaja
con distintos voltajes, ya que aumentando más volta se malogran.

Aplicación industrial

 Medición de fuerzas.
 Medidores electrónicos en gruas.

 Cintas Transportadoras
Flintec dispone de células de carga monoplato y tipo viga reforzadas para
aplicaciones en sistemas de pesaje para cintas transportadoras. El
Modelo SB8 a flexión de baja capacidad o el Modelo SB4 de alta
capacidad son construidas en acero inoxidable y son completamente
soldadas, ofreciendo fiabilidad duradera.
 CONTROL DE PROCESOS
Página 12 / 7
Tema :
Sensores de Peso y Fuerza
Grupo
Departamento de Electricidad y Electrónica Fecha: Lab. Nº 07

PROYECTO Sensores de Peso y Fuerza

FECH
SEMESTRE GRUPO A
LISTA DE MATERIALES
ITE UNIDA CANT
M DESCRIPCION D .
1
2
3
4
5
6
7
8
9
10
LISTA DE HERRAMIENTAS Y EQUIPOS
1
2
3
4
5
6
7
8
9
10

COSTO DE MATERIALES
PRECIO PRECIO
ITE UNIDA CANT UNIT. TOTAL
M D DESCRIPCION . S/. S/.
1
2
3
4
 CONTROL DE PROCESOS
Página 13 / 7
Tema :
Sensores de Peso y Fuerza
Grupo
Departamento de Electricidad y Electrónica Fecha: Lab. Nº 07

COSTO DE MATERIALES
PRECIO PRECIO
ITE UNIDA CANT UNIT. TOTAL
M D DESCRIPCION . S/. S/.
5
6
7
8
9
10
11
12
13
14
15
TOTAL
S/.
 CONTROL DE PROCESOS
Página 14 / 7
Tema :
Sensores de Peso y Fuerza
Grupo
Departamento de Electricidad y Electrónica Fecha: Lab. Nº 07

FIN DEL DOCUMENTO
