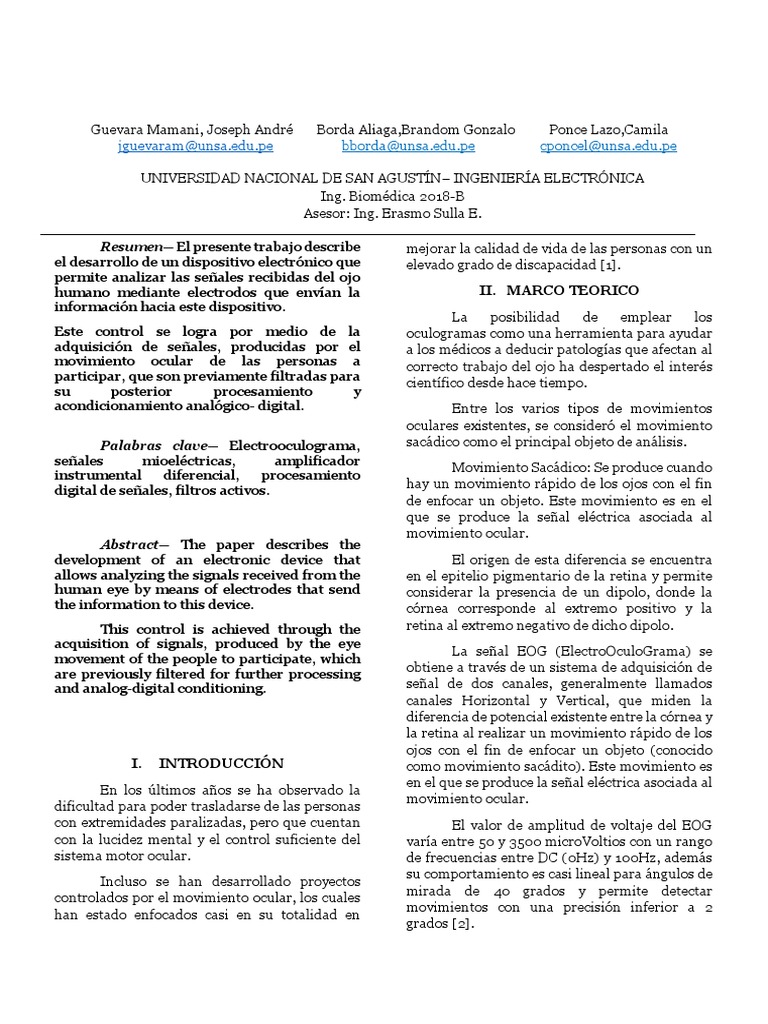

Guevara Mamani, Joseph André Borda Aliaga,Brandom Gonzalo
jguevaram@unsa.edu.pe bborda@unsa.edu.pe
UNIVERSIDAD NACIONAL DE SAN AGUSTÍN– INGENIERÍA ELECTRÓNICA
Ing. Biomédica 2018-B
Asesor: Ing. Erasmo Sulla E.
Resumen— El presente trabajo describe
el desarrollo de un dispositivo electrónico que
permite analizar las señales recibidas del ojo
humano mediante electrodos que envían la
información hacia este dispositivo.
Este control se logra por medio de la
adquisición de señales, producidas por el
movimiento ocular de las personas a
participar, que son previamente filtradas para
su posterior procesamiento y
acondicionamiento analógico- digital.
Palabras clave— Electrooculograma,
señales mioeléctricas, amplificador
instrumental diferencial, procesamiento
digital de señales, filtros activos.
Abstract— The paper describes the
development of an electronic device that
allows analyzing the signals received from the
human eye by means of electrodes that send
the information to this device.
This control is achieved through the
acquisition of signals, produced by the eye
movement of the people to participate, which
are previously filtered for further processing
and analog-digital conditioning.
I. INTRODUCCIÓN
En los últimos años se ha observado la
dificultad para poder trasladarse de las personas
con extremidades paralizadas, pero que cuentan
con la lucidez mental y el control suficiente del
sistema motor ocular.
Incluso se han desarrollado proyectos
controlados por el movimiento ocular, los cuales
han estado enfocados casi en su totalidad en
Ponce Lazo,Camila
cponcel@unsa.edu.pe
mejorar la calidad de vida de las personas con un
elevado grado de discapacidad [1].
II. MARCO TEORICO
La posibilidad de emplear los
oculogramas como una herramienta para ayudar
a los médicos a deducir patologías que afectan al
correcto trabajo del ojo ha despertado el interés
científico desde hace tiempo.
Entre los varios tipos de movimientos
oculares existentes, se consideró el movimiento
sacádico como el principal objeto de análisis.
Movimiento Sacádico: Se produce cuando
hay un movimiento rápido de los ojos con el fin
de enfocar un objeto. Este movimiento es en el
que se produce la señal eléctrica asociada al
movimiento ocular.
El origen de esta diferencia se encuentra
en el epitelio pigmentario de la retina y permite
considerar la presencia de un dipolo, donde la
córnea corresponde al extremo positivo y la
retina al extremo negativo de dicho dipolo.
La señal EOG (ElectroOculoGrama) se
obtiene a través de un sistema de adquisición de
señal de dos canales, generalmente llamados
canales Horizontal y Vertical, que miden la
diferencia de potencial existente entre la córnea y
la retina al realizar un movimiento rápido de los
ojos con el fin de enfocar un objeto (conocido
como movimiento sacádito). Este movimiento es
en el que se produce la señal eléctrica asociada al
movimiento ocular.
El valor de amplitud de voltaje del EOG
varía entre 50 y 3500 microVoltios con un rango
de frecuencias entre DC (0Hz) y 100Hz, además
su comportamiento es casi lineal para ángulos de
mirada de 40 grados y permite detectar
movimientos con una precisión inferior a 2
grados [2].
 3.2. DISEÑO DEL CIRCUITO

En el esquema del diseño del circuito se

representan las cuatro etapas del
funcionamiento:

 El amplificador de instrumentación.

 Los circuitos de filtrado formado por un

Fig. 1 Anatomía ojo humano
No obstante, la principal desventaja del
EOG es su carácter invasivo, lo cual puede llegar
a ser molesto para el usuario en la práctica de
largas rutinas de utilización del dispositivo [3].
pasa alto y un pasa bajo (pasa banda de
1Hz-100Hz)
 El filtro que elimina la frecuencia de 60Hz
para evitar el ruido que pudiese existir en
el suministro eléctrico
 El circuito de amplificación para que la
señal pueda ser analizada en un
dispositivo especializado.

III. DESARROLLO

3.1. DIAGRAMA DE BLOQUES.

En la adquisición y el análisis que se hará en el

EOG se realizará de la siguiente manera,
representada en el siguiente diagrama de
bloques.

Fig. 2 Diagrama de bloques del EOG

 3.3. LISTADO DE COMPONENTES:

El circuito está conformado por los

siguientes materiales:
Resistencias:
- 6 1M Ω
- 4 22k Ω
- 2 47k Ω
- 2 500k Ω
- 12 25k Ω
- 4 1.2k Ω
- 2 450 Ω
- 2 600 Ω
- 4 10k Ω
- 2 680Ω
Capacitores:
- 6 100nF
- 2 50nF
- 2 3. 3 uF electrolitico
- 2 4.7 uF electrolitico
- 4 2.2 uF electrolitico
Potenciómetro 5k.
- 4 circuitos integrados TL074CN.

3.4. DISTRIBUCION DE COMPONENTES

Los componentes del circuito del

electrooculograma fueron distribuidos de la
siguiente manera. En la siguiente figura
observamos cómo es que los componentes
electrónicos fueron impuestos por sobre la placa.
El diseño de pistas se hizo en el programa de
Eagle.

Fig. 4: Board de ECG en Eagle

Fig. 3: Diseño del circuito.

Fig. 5: Placa con componentes del EOG.
IV. RESULTADOS
V. CONCLUSIONES
 Conseguimos diseñar e implementar un
sistema EOG que reconoce el
movimiento, tanto vertical como
horizontal del ojo.
 Podemos ver que los movimientos
mecánicos generados por el globo ocular
generan una señal que podemos
visualizar en el osciloscopio.
 Estas señales pueden ser usadas como
respuestas o modos de comunicación
para personas que no tengan completo
control en su cuerpo, como personas
cuadripléjicas.
 Este tipo de dispositivos pueden ser
usados en varios campos donde lo que se
necesite sea el reconocimiento de
movimientos en 4 direcciones.
VI. REFERENCIAS
[1]. CHAVEZ, Álvaro. “Diseño y construcción de
un sistema de adquisición de dato para el análisis
de los electrooculogramas”. Vol. 19. (2005).
Escuela Politécnica Nacional.
[2] HEUSER, Stephen 2006 'Telehealth' systems
slowly gaining; devices help curb visits to the
hospital. Employee Benefit News [en línea].
ProQuest Standard [publicado 26/07/2006]
[3] SEONG, Mun K. y TURNER, Jeanine 2006
Biomed Engineering. Telemedicine: Emerging e-
medicine. a [en línea]. - Jun 2008 [en línea].
[4] INSTITUTO NACIONAL DE ESTADÍSTICA E
INFORMÁTICA (INEI) Las Tecnologías de
Información y Comunicación en los Hogares: Abr
- May Informe Técnico Nº3 [publicado
26/09/2008]. Lima, Perú.
[5] MINISTERIO DE SALUD 2005 Nota de
Prensa [en línea]. Lima, Perú: Oficina Ejecutiva
de Prensa [publicado 10/05/2005]
