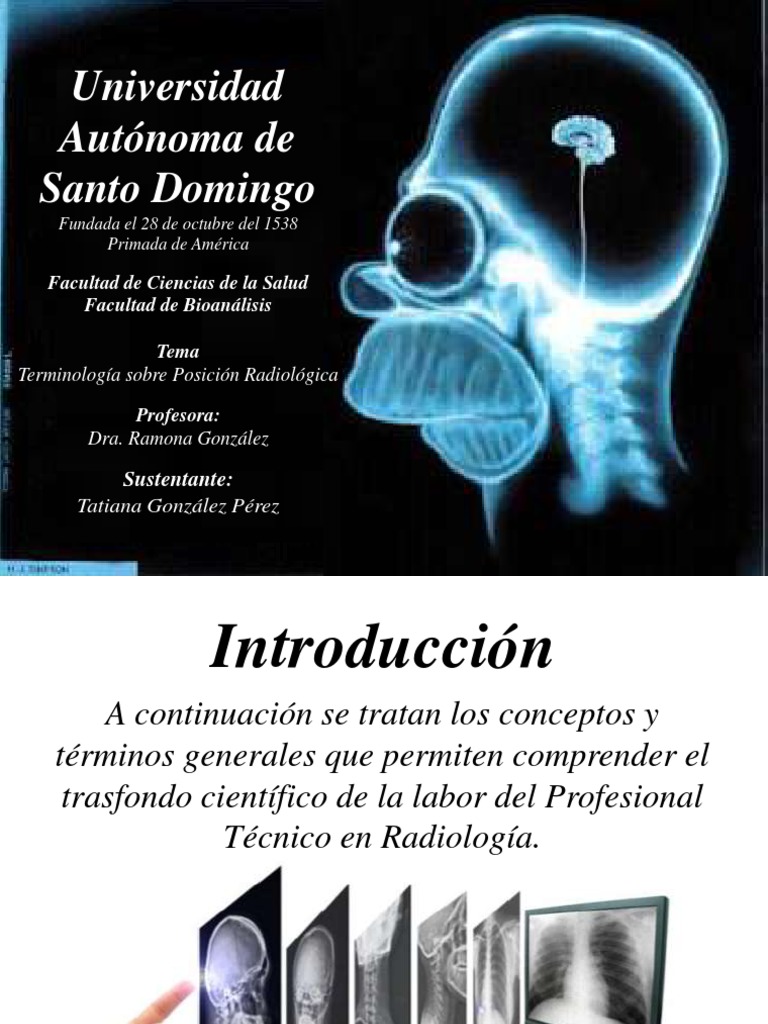

Universidad

Autónoma de
Santo Domingo
Fundada el 28 de octubre del 1538
Primada de América

Facultad de Ciencias de la Salud

Facultad de Bioanálisis

Tema
Terminología sobre Posición Radiológica

Profesora:
Dra. Ramona González

Sustentante:
Tatiana González Pérez
 Introducción
A continuación se tratan los conceptos y
términos generales que permiten comprender el
trasfondo científico de la labor del Profesional
Técnico en Radiología.
 Posiciones
Radiológicas
Estudio de cómo
colocar al paciente
para mostrar o
visualizar
radiológicamente
partes específicas
del cuerpo sobre
RI
Términos
Generales
Radiografía
Imagen de una
determinada
área anatómica
de un paciente,
producida por la
acción de los RX
sobre un RI.
 Radiología
Proceso y procedimiento de producción de
radiografías
 Radiografía vs Placa Radiográfica
Placa Radiográfica = Elemento físico de material en
el que se expone una imagen radiológica latente
Radiografía = Medio de registro y la imagen
 Receptor de Imagen
Dispositivo que captura la imagen radiográfica que
se produce a partir del paciente.
 Rayo Central
Porción más central y menos divergente del haz
de Rayos X emitido por el tubo de RX
 Ubicación
de la región corporal
+
Alineación
del
RC y el RI
 Seleccionar las
medidas de
Protección contra
las radiaciones
Seleccionar los factores de exposición
en el panel de control
Dar instrucciones al paciente sobre la respiración
+
Inicio de la exposición
 Procesamiento
del
Receptor de Imagen
 Posición
Anatómica
Bipedestación
Brazos en aducción (abajo)
Palmas hacia adelante
(supinación)
Cabeza mirando hacia el frente
Manos y pies mirando al frente
 Planos
Corporales
 Corte
Imagen seccionada o en rebanadas de una
región corporal
 Corte Longitudinal Sagital

Corte Sagital RM
Corte Longitudinal Coronal

Corte Coronal RM
 Corte Transversal (Axial)

TC Craneal
Planos del Cráneo
 Términos para
designar superficies y
partes del cuerpo
Proyección Anteroposterior (AP)
 Proyección
Posteroanterior
(PA)
Proyección
Lateral
 Proyección Oblicua PA o AP

Proyección Oblicua AP Proyección Oblicua PA

con Rotación Medial o Interna con Rotación Lateral o Externa
(a partir de la AP) (a partir de la PA)
Proyección Proyección
Mediolateral Lateromedial
Proyección
Axial
(Superoinferior)
 Proyección
Infero-superior y Supero-inferior

Proyección Axial
Inferosuperior de
hombro
 Proyección
Tangencial
Proyección Tangencial de la Rótula
Proyección Axial AP – Posición Lordótica
 Proyección Lateral Transtorácica
(Lateral Derecha/Izquierda)
R

Proyección Lateral
Transtorácica
(Lateral Derecha)
 Proyecciones
AP Axial
o Plantodorsal
Dorsoplantar del Calcáneo
 Proyecciones
Parietoacantial Acantioparietal
(PA de Waters) (Waters inversa)
 Proyección
Submentoniana Vértex
 Supina

Prona

Erecta Dorsal

Posiciones Decúbito Ventral

corporales
generales De Trendelenburg Lateral

Fowler

Sims (Semiprona)

Litotomía
Decúbito
dorsal

Decúbito
ventral
 Posición
de
Trendenlenburg

Posición
de
Fowler
Posición
de
Sims

Posición
de
Litotomía
 Lat. D.

Lateral
Derecha
o
Izquierda
OPI

Oblicua
Posterior
Derecha
o
Izquierda
 OAD

Oblicua
Anterior
Derecha
o
Izquierda
Decúbito Lateral

Decúbito Lateral
Izquierdo AP

Decúbito Lateral
Derecho PA
 Decúbito Dorsal
Lateral Derecho
Lateral Izquierdo
Decúbito Dorsal Lat. Izq.
 Decúbito Ventral
Lateral Derecho
Lateral Izquierdo
Decúbito Ventral Lat. D.
Términos de Relaciones
 Medial vs Lateral
Plano Medial

Medial Medial

Lateral Lateral

D
 Proximal vs Distal
Proximal

Proximal Distal

Distal
D
Cefálico vs Caudal
 Homolateral vs Contralateral

Homolateral

Contralateral

D
Superficial vs Profundo
Términos que
describen las
curvaturas de
la columna
vertebral
Cifosis Lordosis Escoliosis
Términos de Movimiento
Flexión vs Extensión
Hiperextensión y Flexión Aguda de la Muñeca
Desviación Cubital
vs
Desviación Radial
Flexión Plantar vs Dorsiflexión
Eversión vs Inversión
Pie Derecho
Rotación medial
vs
Rotación lateral
Abducción vs Aducción
Supinación vs Pronación
Protracción vs Retracción
Elevación vs Depresión
Circunducción
Rotación vs Inclinación
Criterios Radiológicos
El objetivo es
obtener una
radiografía
óptima que
pueda ser
evaluada
mediante
normas
definibles
 Estructuras
mostradas

Posición
Estructura de
Colimación y
los Criterios Rayo Central
Radiológicos
Criterios de
exposición
Marcadores de
imágenes
 Marcadores de imágenes
e identificación del paciente
 Iniciales del Técnico en Radiología

Número de sala de exploración

Indicadores de tiempo
Marcadores
adicionales o de
“Decub” usado en posiciones en
identificación Decúbito

Una flecha que indique qué lado del

paciente mira arriba

Indicador Erecta o Erguida

 American
Registry of
Radiologic
Technologist
Promueven altos estándares de
atención al paciente
Respetar al paciente
 Asume la
responsabilidad por las
decisiones
profesionales
adoptadas y actúa de la
manera más
conveniente para el
paciente, por lo que
además debe proteger
su derecho a una
tecnología radiológica
de calidad.
 Respetar el
carácter
confidencial de
toda
información
obtenida
durante el
contacto con el
paciente.
Incrementa constantemente sus
conocimientos
 Protocolo
Conjunto de reglas que rigen los actos
oficiales.
Todo departamento de radiología debe
poseer protocolos de acción, que
permitan una correcta y eficiente
ejecución de sus funciones.
 Proyecciones Pacientes
de Rutina capaces de
(Básicas) cooperar

Proyecciones
Para
esenciales visualizar
partes
Proyecciones anatómicas
Especiales específicas o
(Alternativas) en pacientes
que no son
capaces de
cooperar
 Principios de
determinación de rutinas
de posicionamiento

Mínimo de dos Tres proyecciones

proyecciones cuando en la zona
de interés hay
(90º grados entre sí) articulaciones
 Mínimo de dos proyecciones
Superposición de Determinación de
Localización de
estructuras alineación de
cuerpos extraños
anatómicas fracturas
Tres proyecciones cuando en la zona
de interés hay articulaciones
Requiere:
AP o PA + Lateral + Oblicua

Se llevan a cabo
cuando se necesita
mayor información
que la brindada por
dos proyecciones
Puntos de Referencia
Estructuras que pertenecen al esqueleto
óseo, que son empleadas para ubicar
estructuras u órganos internos
 Palpación
Procedimiento que
se lleva a cabo para
localizar un punto
de referencia.
Consiste en realizar
una presión suave
con los dedos
directamente sobre
el cuerpo del
paciente.
 Antes de llevar a cabo la Palpación
1. Informar al paciente sobre la necesidad de
realizar esta maniobra
2. No tocar ciertos puntos de reparo como la
Sínfisis del pubis y la Tuberosidad isquiática
Visualización de Imágenes Radiológicas
Proyección AP y PA
Colocar las
radiografías de forma
que el paciente esté
mirando al observador
(con el paciente en la
posición anatómica).
La izquierda del
paciente corresponde
siempre a la derecha
del observador.
 Posición Lateral
Marcar con “D o I” según el lado del paciente más cercano al RI.
Colocar la imagen de modo que el observador la vea desde la
misma perspectiva que el tubo de RX. El marcador del lado I
colocado anteriormente al paciente, debe estar a la derecha del
radiólogo. Algunos prefieren girarlas 90º, de modo que el marcador
“I” se encuentre a la izquierda del radiólogo.
Proyecciones Oblicuas AP y PA
Se colocan igual que la AP y PA

OPI 45º
AP
 Decúbito de Tórax y Abdomen
Se visualizan del mismo modo como las ve el tubo de
RX (acostadas y con el lado superior del paciente
dispuesto sobre la parte superior del negatoscopio)

Radiografía de Tórax
en Decúbito Lat. Izq.
 Extremidades superior e inferior
Se observan como si estuviesen proyectadas por el haz de RX
sobre el RI; el marcador D o I aparece a la derecha y hacia
arriba. Las imágenes que abarcan los dedos, suelen colocarse con
éstos mirando hacia arriba. Sin embargo, otras se visualizan, en
posición anatómica, con las extremidades colgando.
Observación de imágenes de TC o RM
La manera aceptada para observar las imágenes axiales
de TC y RM es similar al empleado a las radiografías
convencionales. La derecha del paciente está a la
izquierda del observador
 Posiciones de
Tórax

Básicas
PA
Lateral

Especiales
AP en Posición
Supina o Semierecta
Oblicuas
 Puntos de Referencia
Vertebra
Prominente

Escotadura yugular
(Muesca manubrial
o supraesternal)

Punta de la
Apófisis Xifoides
PA
Lateral
AP
Posición para Costillas
Básica AP
 Criterios
Rayo Central:
Por encima del diafragma en T7
Por debajo del diafragma a
medio camino entre la apófisis
xifoides y la caja torácica
inferior
SID: 100cm
Respiración:
Por encima del diafragma en
Inspiración
Por debajo del diafragma en
Espiración
 Conclusión
Día a día el Profesional Técnico en Radiología se ve en
la necesidad de obtener imágenes óptimas de diversas
estructuras anatómicas, de manera que el Médico
Radiólogo pueda discriminar y evaluar la existencia o
no de alguna patología, para esto se requiere un manejo
cabal de los conceptos antes expuestos.
Cráneo
Básicas
PA axial
Lateral
 Lateral Derecha o Izquierda
LAT. D.
Senos Paranasales
Básicas
Lateral
PA (Caldwell)
Especial
Parietoacantial transoral
(boca abierta de Waters)
Lateral Derecha o Izquierda
PA (Caldwell)
Parietoacantial Transoral (Boca abierta de Waters)
