Informe Tecnico Final

INGENIERIA GEOTECNICA
CONSULTORES E.I.R.L.
RUC. 20532528004

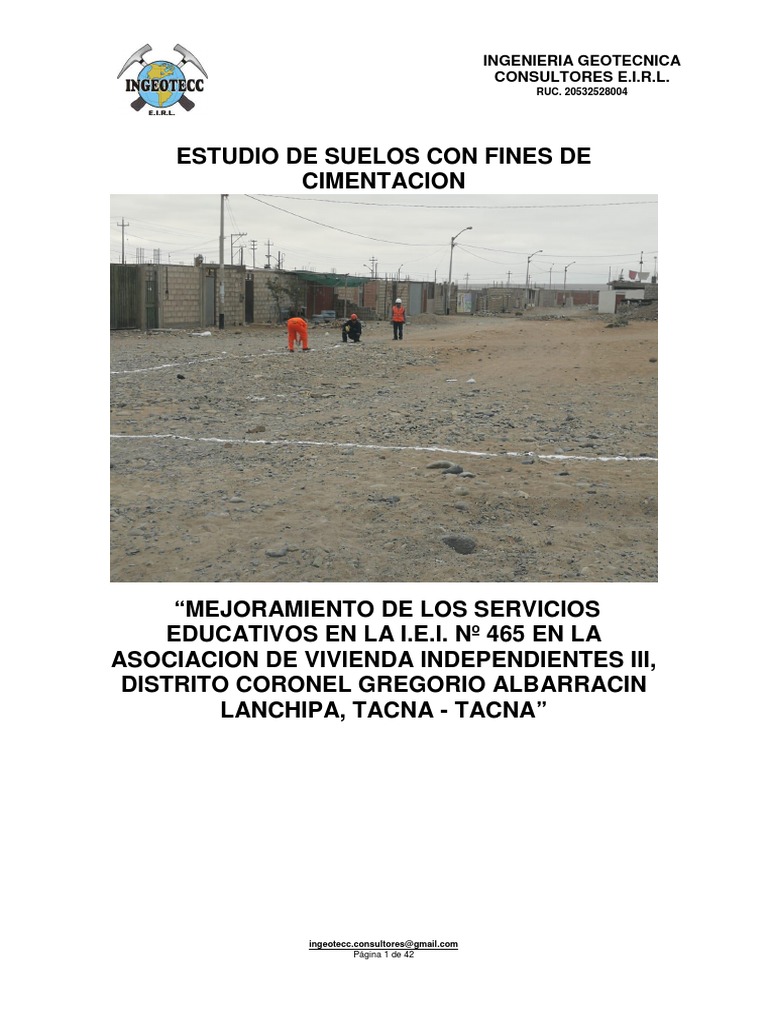

ESTUDIO DE SUELOS CON FINES DE

CIMENTACION
“MEJORAMIENTO DE LOS SERVICIOS

EDUCATIVOS EN LA I.E.I. Nº 465 EN LA
ASOCIACION DE VIVIENDA INDEPENDIENTES III,
DISTRITO CORONEL GREGORIO ALBARRACIN
LANCHIPA, TACNA - TACNA”
ingeotecc.consultores@gmail.com
Página 1 de 42
RUC. 20532528004
INDICE
1. GENERALIDADES 3
1.1 INTRODUCCION 3
1.2 SITUACION ACTUAL 3
1.3 OBJETIVO DEL ESTUDIO 3
1.4 MARCO LEGAL 4
1.5 UBICACIÓN GEOGRAFICA DEL PROYECTO 4
1.6 CLIMA 6
1.7 VIAS DE ACCESO 7
2. GEOLOGIA, GEODINAMICA Y SISMICIDAD 7

2.1 ASPECTOS GEOLOGICOS, GEOMORFOLOGIA DEL 7
AREA DE ESTUDIO
A) GEOLOGIA LOCAL 7
B) GEOMORFOLOGIA DEL AREA DE ESTUDIO 9
C) GEODINAMICA DE LA ZONA DE ESTUDIO 11
3. TRABAJO DE CAMPO – GEOTECNIA 17
4. ENSAYOS DE LABORATORIO 18
4.1 ENSAYOS ESTANDAR 18
5. PERFILES ESTRATIGRAFICOS 20
5.1 CARACTERISTICAS FISICAS DE LAS MUESTRAS 21
DE SUELO
5.2 NIVEL FREATICO 22
6. CARACTERISTICAS DEL SUB SUELO 22

6.1 TIPO Y PROFUNDIDAD DE LA CIMENTACION 22
6.2 PRESIONES DE CONTACTO ADMISIBLE 22
6.3 ASENTAMIENTO DIFERENCIAL Y TOTAL 23
6.4 POTENCIAL DE EXPANSION 27
6.5 ANALISIS DE LICUACION 27
7. CONCLUSIONES Y RECOMENDACIONES 30
8. PANEL FOTOGRAFICO 33
ANEXOS: CERTIFICADOS DE ENSAYOS DE LABORATORIO 40
Página 2 de 42
RUC. 20532528004
1. GENERALIDADES
1.1. INTRODUCCION
El presente informe corresponde al Estudio de Mecánica de Suelos
con fines de cimentación, solicitado para el proyecto:
“MEJORAMIENTO DE LOS SERVICIOS EDUCATIVOS EN LA
I.E.I. Nº 465 EN LA ASOCIACION DE VIVIENDA
INDEPENDIENTES III, DISTRITO CORONEL GREGORIO
ALBARRACIN LANCHIPA, TACNA - TACNA” y tiene por objeto
entregar los antecedentes del suelo y las recomendaciones para el
diseño y construcción de las fundaciones.
Un informe geotécnico es el resultado de los trabajos de inspección
y caracterización del subsuelo afectado por una obra de ingeniería
o arquitectura, motivados por la necesidad de conocer el
comportamiento del terreno ante la influencia de la misma, y que
además de comprender los aspectos descriptivos formales del
terreno, acostumbra a incluir ciertas recomendaciones para el
proyecto de la obra, en aquellas facetas en la que la misma
“interacciona” con el terreno.
1.2 SITUACION ACTUAL
Atendiendo a la solicitud del Locatario, el equipo de Mecánica de
Suelos se constituyó a la zona de estudio, verificando que era un
campo abierto (plano), en cuyo alrededor existen edificaciones,
luego se procedió a ubicar la zona en donde se realizara la
prospección (calicata) a fin de poder obtener los parámetros físicos
de los suelos materia de estudio.
1.3 OBJETIVO DEL ESTUDIO
El presente estudio de suelos tiene como objetivo principal
proporcionar la información técnica necesaria sobre las
propiedades físicas y mecánicas del suelo para el estudio del
Proyecto: “MEJORAMIENTO DE LOS SERVICIOS EDUCATIVOS
Página 3 de 42
RUC. 20532528004
EN LA I.E.I. Nº 465 EN LA ASOCIACION DE VIVIENDA

INDEPENDIENTES III, DISTRITO CORONEL GREGORIO
ALBARRACIN LANCHIPA, TACNA - TACNA” El estudio fue
realizado por medio de trabajos de exploración de campo y
ensayos de laboratorio, necesarios para definir el perfil
estratigráfico del área en estudio, así como sus propiedades de
esfuerzo y deformación, proporcionando los parámetros necesarios
para el diseño y construcción del Proyecto.
Para alcanzar el objetivo principal, previamente se requiere lograr
los siguientes objetivos secundarios:
Elaboración de un estudio geológico superficial de la zona, que
sirva de marco para las investigaciones geotécnicas.
Realización de los ensayos estándares de laboratorio de mecánica
de suelos y ensayos especiales.
Interpretación de los resultados de las investigaciones geotécnicas
de campo y los ensayos de laboratorio.
Parámetros de diseño y/o construcción de estructuras y cuyo valor
depende directamente del suelo.
Conclusiones y Recomendaciones.
1.4 MARCO LEGAL
La evaluación del suelo está en concordancia con la Norma E-0.50
de Suelos y Cimentaciones del Reglamento Nacional de
Edificaciones.
1.5 UBICACIÓN GEOGRAFICA DEL PROYECTO
Tacna es una Región del Perú situada en el extremo sur, ribereño
del océano Pacífico por el suroeste y limitante con los
departamentos de Puno por el norte y Moquegua por el noroeste,
como con el territorio boliviano por el este y el territorio chileno por
el sureste. Su capital es la ciudad de Tacna. La zona de estudio se
Página 4 de 42
RUC. 20532528004
encuentra ubicada en la Provincia Tacna, Distrito Coronel Gregorio

Albarracín Lanchipa.
FIG 1.- MAPA DE LA ZONA DE ESTUDIO – GOOGLE EARTH

El área de influencia del estudio se encuentra ubicada entre los 428 -
428 m.s.n.m. sobre una topografía de terrenos planos.
FIG 2.- TOPOGRAFIA DE LA ZONA DE ESTUDIO – GOOGLE EARTH
Página 5 de 42
RUC. 20532528004
1.6. CLIMA
En general, en el departamento de Tacna, el clima es variado
según pisos de altitud, y pueden distinguirse cuatro áreas:
Subtropical-árido de la costa, con temperaturas moderadas, muy
húmedo y con ausencia total de lluvias regulares.
Yunga, con temperaturas ligeramente altas, poca humedad del
aire, transparente, cielo despejado y color azulino en invierno.
Quechua y Suni templado-frío; con fuerte insolación y cielo
despejado durante el invierno y abundante nubosidad y lluvias
regulares durante el verano.
Puna y Cordillera, se caracteriza por ser frío y extremadamente
frío, respectivamente, por la mínima o nula presencia del
vapor de agua en el aire, por lo que las temperaturas son muy
bajas.
La zona de estudio está influenciada por la cercanía a la costa o
mar peruano
Precipitación Pluvial
La temporada de lloviznas se extiende desde junio hasta agosto.
La precipitación media anual varía desde 10 mm [zona costera]
hasta 240 mm [zona alta], pudiendo haber precipitaciones
excepcionales por la presencia del Fenómeno de El Niño.
Temperatura
Su clima es agradable y templado: en verano oscila entre 25 y 28º
y en invierno varía entre 6 y 13ºC.
Humedad Relativa
La Estación Calana, registra valores promedio anual de 76%, [80%
entre Mayo a Octubre) y 73% [Noviembre a Abril]
Página 6 de 42
RUC. 20532528004
1.7 VIAS DE ACCESO:

El Área de estudio se encuentra ubicada en las pampas de Viñani
y se llega a la zona por una vía asfaltada la Av. Soldado Quiterio
Gallardo.
FIG 3.- VIAS DE ACCESO A ZONA DE ESTUDIO – GOOGLE MAPS
2. GEOLOGIA, GEODINAMICA Y SISMICIDAD

2.1 ASPECTOS GEOLOGICOS DEL AREA DE ESTUDIO
A) Geología Local:
La zona de estudio se encuentra ubicada al Sur de la ciudad de Tacna,
en el Distrito de Tacna. Según la Carta Geológica del Cuadrángulo de
Tacna 37v a escala 1: 100,000, la zona en donde se encuentran la zona
de estudio pertenece a Depósitos Aluviales del Cuaternario Reciente Q-
al.
Página 7 de 42
RUC. 20532528004
FIG 4.- MAPA GEOLOGICO DE LA ZONA DE ESTUDIO – INGEMMET
FIG 5.-LITOLOGIA–INGEMMET
Página 8 de 42
RUC. 20532528004
Depósitos Aluviales (+100 m.)

Estos depósitos están constituidos por conglomerados, arenas y
arcillas inconsolidados que se intercalan irregularmente, cubriendo
aproximadamente el 100% del área de estudio. Los conglomerados
consisten principalmente de cantos de forma redondeada hasta
sub angular de diferentes tipos de rocas volcánicas y en menor
proporción de rocas intrusivas, sus dimensiones varían entre 1 y 30
cm de sección, predominando en término medio los cantos de 10 a
20 cm.
Estos depósitos constituyen el cono de deyección del Rio Caplina y
sus tributarios, el grosor de los depósitos aluviales varía desde
pocos metros hasta más de 100 pues en los pozos perforados en
Tacna y La Yarada para la extracción de agua subterránea, se han
atravesado más de 100 m. de estos materiales.
La Zona de estudio se encuentra sobre estos depósitos aluviales,
B) Geomorfología del área de estudio
El Departamento de Tacna se encuentra dividido en un área costera
desértica, de lomas y otra montañosa que comprende parte de la meseta
andina y ladera occidental, de las cuales el área presenta una gran
variedad de formas topográficas, comprendiendo la parte mas alta al
lado nororiental de la región, con altitudes entre 5,000 m.s.n.m. La zona
de estudio se encuentra enmarcada en un contexto geomorfológico que
corresponde a las pampas costaneras, las cuales ocupan una extensa
depresión entre la Cordillera de la Costa y el frente occidental de los
Andes, resultado de la acumulación de sedimentos clásticos del Grupo
Moquegua, rocas volcánicas de la Formación Huaylillas y depósitos
cuaternarios recientes. Se presenta como un territorio suavemente
ondulado inclinado hacia el Sur-Oeste, con una pendiente aproximada
de 2% a 4% aproximadamente. Están cubiertas por conos de deyección
fluvial y depósitos eólicos.
Página 9 de 42
RUC. 20532528004
FIGURA 6.- SECCIÓN TRANSVERSAL DE LA REGIÓN TACNA

ELABORACIÓN: EQUIPO TÉCNICO INDECI 2006
El extremo sur occidental (parte baja) presenta una topografía suave con
altitudes de 500 y 1,000 m.s.n.m.; entre la parte alta y la parte baja se
encuentra la vertiente occidental de la cordillera, caracterizándose por
quiebres bruscos de pendiente. El distrito de Tarata presenta unidades
morfológicas de la Provincia fisiográfica de la sierra, constituida por
quebradas, colinas y cerros. Asimismo se presentan diversas
formaciones ecológicas originadas por distintos factores ambientales.
FIGURA 7.- EMPLAZAMIENTO DE TACNA EN EL VALLE DEL CAPLINA
Página 10 de 42
RUC. 20532528004
C) Geodinámica de la zona de estudio:

La Geodinámica es la rama de la geología que estudia los agentes
o fuerzas que intervienen en los procesos dinámicos de la Tierra.
Se divide en geodinámica interna (o procesos endógenos)
y geodinámica externa (procesos exógenos de la superficie
terrestre).
La Zona de estudio se ve afectada por los siguientes procesos:
Geodinámica Externa:
Al encontrarse el valle de Tacna en la zona de inundación del Rio
Caplina y Uchusuma podrían ocurrir los siguientes procesos
desencadenantes de la misma:
Inundaciones Estacionales:
Por aumento de lluvias en las temporadas o periodos de invierno o
fenómeno del niño.
Erosión de Riberas:
Aumento del cauce del rio que desestabiliza las defensas (muros
de contención o obras de arte para mitigar estos efectos).
Afectaciones por Actividad Antrópica:
Los pobladores arrojan desechos al cauce del rio tales como
desmontes y/o basura lo que provoca el ahorcamiento del cauce y
el desborde de las aguas de la cuenca.
Geodinámica Interna:
Sismicidad:
La región sur-occidental del Perú (Arequipa-Tacna) está situada en
la zona de subducción de la placa Nazca y la placa Sudamericana.
Ésta es una zona de alta actividad sísmica en donde, de acuerdo a
la sismicidad histórica, han ocurrido sismos severos con
magnitudes de hasta 8.5 grados en la escala de Richter, entre los
que tenemos: El sismo de1604, que tuvo una longitud de ruptura
de 450 km; el sismo de 1687, cuya longitud de ruptura es de 150
Página 11 de 42
RUC. 20532528004
km; el sismo de 1784, que tuvo una longitud de ruptura de 300 km;
el sismo de 1868, cuya longitud de ruptura esta entre 450 y 500
km. El periodo de recurrencia de estos sismos severos es del
orden de un siglo, por lo que esta región es considerada de alto
peligro sísmico ante la posibilidad de ocurrencia de un gran evento
en el futuro cercano.
Zonificación Sísmica
De acuerdo al Nuevo Mapa de Zonificación Sísmica del Perú,

según la nueva Norma Sismo Resistente (NTE E-030) y del Mapa
de Distribución de Máximas Intensidades Sísmicas observadas en
el Perú, presentado por Alva Hurtado (1984), el cual se basó en
isosistas de sismos peruanos y datos de intensidades puntuales de
sismos históricos y sismos recientes; se concluye que el área en
estudio se encuentra dentro de la Zona de alta sismicidad (Zona
3), el cual se interpreta como la aceleración máxima del terreno
con una probabilidad del 10% a ser excedida en 50 años, el cual se
considerara por el tipo de suelo un factor S2 (Suelo Intermedio) =
1.2, tomando como periodo que define la plataforma del espectro:
Ts = 0.6. Existiendo la posibilidad de que ocurran sismos de
intensidades tan considerables como VIII y IX en la escala Mercalli
Modificada.
(Ver figura 8 "Zonificación Sísmica del Perú" y Figura 9 "Mapa de
Distribución de Máximas Intensidades Sísmicas").
Página 12 de 42
RUC. 20532528004
FIGURA 7 - FACTORES DE ZONA
Página 13 de 42
RUC. 20532528004
FIGURA 8 – MAPA DE DISTRIBUCION DE MAXIMAS INTENSIDADES

SISMICAS OBSERVADAS – REF JULIO ALVA HURTADO
FIGURA 9.- CLASIFICACION DE LOS PERFILES DE SUELO
Página 14 de 42
RUC. 20532528004
FIGURA 10.- PARAMETROS DE SITIO

De acuerdo con la nueva Norma Técnica NTE E-30 y el predominio
del suelo bajo la cimentación, se recomienda adoptar en los
Diseños Sismo- Resistentes para las obras no lineales como son
reservorios, y obras menores, los siguientes parámetros, según la
siguiente:
FACTOR DE
FACTOR PERIODO QUE DEFINE LA
TIPO DE AMPLIFICACION
TIPO DE SUELO DE ZONA PLATAFORMA DEL
SUELO DEL SUELO
Z ESPECTRO Tp (S)
S2
ARENAS CON
GRAVAS O
GRAVAS
0.45 S2 1.05 0.6
ARENOSAS
CUADRO 1.– PARAMETROS SISMICOS

Sismos Registrados
Los sismos en el área de estudio presentan el mismo patrón
general de distribución espacial que el resto del territorio peruano;
caracterizado por la concentración de la actividad sísmica en el
litoral, paralelo a la costa, por la subducción de la Placa de Nazca.
Página 15 de 42
RUC. 20532528004
Los sismos de mayores intensidades registrados en el área de

influencia del estudio son:
- Sismo del 24 de mayo de 1940, que afectó las localidades de la
costa central, norte y sur del Perú, alcanzando intensidades
máximas de VII y VIII en la escala de Mercalli Modificada (MM).
- Sismo del 10 de noviembre de 1946, que afectó al Departamento
de Ancash, alcanzando una intensidad máxima de VII MM.
- Sismo del 18 de febrero de 1956, con intensidad promedio de VIII
MM, afectando el Callejón de Huaylas. 15
- Sismo del 17 de octubre de 1966, con intensidades máximas
entre VII y VIII MM, afectando las localidades de Lima, Casma y
Chimbote.
- Sismo del 31 de mayo de 1970, que ha sido un terremoto
catastrófico en las localidades de Chimbote y Huaraz, alcanzando
intensidades máximas de VIII MM.
- Sismo del 21 de agosto de 1985, que afectó las ciudades de
Chimbote y Chiclayo, alcanzando una intensidad promedio de V
MM.
- Sismo del 10 de octubre de 1987, con intensidades máximas de
IV y V MM, sentido en las ciudades de Chimbote y Santiago de
Chuco.
- Sismo del 23 de Junio del 2001, con intensidades máximas de
VIII MM, sentido en las ciudades de Nazca, Ica. Arequipa y Tacna.
- Sismo del 15 de Agosto del 2007, con intensidades máximas de
VII y VIII MM, sentido en las ciudades de Ica y Lima.
El análisis de los sismos registrados nos permite aseverar que los
sismos más destructivos alcanzaron intensidades de VIII MM, los
mismos que se caracterizaron por ser de tipo intermedios y
profundos. La información histórica e instrumental no ha registrado
sismos de tipo superficial en las inmediaciones del área de estudio.
Página 16 de 42
RUC. 20532528004
Considerando lo expuesto se recomienda tomar un sismo base de

diseño de VIII MM y adoptar aceleraciones sísmicas entre 0.20g.
Esta información servirá para la aplicación de criterios
sismorresistentes en el diseño.
3. TRABAJO DE CAMPO - GEOTECNIA

El reconocimiento del subsuelo en la zona destinada a la
construcción de infraestructura, se realizó mediante la ubicación
con ayuda de los planos respectivos de la zona de estudio
realizándose lo siguiente:
a) Calicatas
Con la finalidad de definir el perfil estratigráfico en la zona de
estudio se realizó la excavación de 01 pozo de reconocimiento
(calicata). La Ubicación de dicha calicata fue determinada por el
solicitante considerando las cargas que se distribuirán en el terreno
a ser estudiado. La profundidad investigada fue de 3.00 m.
b) Muestreo Disturbado
Debido a la naturaleza de la zona de estudio (Q-al) se extrajeron
muestras disturbadas, aproximadamente 60 kg de material el cual
fue trasladado al LABORATORIO DE INGEOTECC E.I.R.L. para la
realización de los ensayos de las propiedades físicas del suelo de
acuerdo a E.050 SUELOS Y CIMENTACIONES.
CUADRO RESUMEN
N° DE
ZONA COORDENADAS NIVEL FREATICO
CALICATA
366211.00 m E
C-01 19K NO HAY EVIDENCIA
8001103.00 m S
c) Registro de Sondaje y Excavaciones

Paralelamente al avance de los sondajes y excavaciones de las
calicatas, se realizó el registro de excavación vía clasificación
manual visual según ASTM D2488, descubriéndose las principales
Página 17 de 42
RUC. 20532528004
características de los suelos encontrados tales como: espesor, tipo

de suelo, color, plasticidad, humedad, compacidad, etc.
4. ENSAYOS DE LABORATORIO
Las muestras seleccionadas como representantes fueron enviadas
al Laboratorio de Mecánica de Suelos, para la realización de
ensayos conforme a las normas establecidas. Entre los cuales
podemos mencionar los siguientes:
Los certificados de Laboratorio se presentan en el Anexo II, Ítem:
“Resultados de Laboratorio – Estudio de Suelos”
4.1. ENSAYOS ESTÁNDAR
4.1.1. Análisis Granulométrico por tamizado (Norma ASTM
D422)
Determinar, cuantitativamente, los tamaños de las partículas de
agregados gruesos y finos de un material, por medio de tamices de
abertura cuadrada.
Se determina la distribución de los tamaños de las partículas de
una muestra seca del agregado, por separación a través de
tamices dispuestos sucesivamente de mayor a menor abertura.
La determinación exacta de materiales que pasan el tamiz de 75
mm (No. 200) no puede lograrse mediante este ensayo. El método
de ensayo que se debe emplear será: "Determinación de la
cantidad de material fino que pasa el tamiz de 75 mm (No. 200)",
norma MTC E202.
4.1.2. Determinación del Límite Líquido de los Suelos (Norma
ASTM D4318)
El límite líquido de un suelo es el contenido de humedad
expresado en porcentaje del suelo secado en el horno, cuando
éste se halla en el límite entre el estado plástico y el estado líquido.
Página 18 de 42
RUC. 20532528004
4.1.3. Determinación del Límite Plástico e Índice de Plasticidad

(Norma ASTM D4318)
Es la determinación en el laboratorio del límite plástico de un suelo,
y el cálculo del índice de plasticidad (I.P.) si se conoce el límite
líquido (L.L.) del mismo suelo.
Se denomina limite plástico (L.P.) a la humedad más baja con la
que pueden formarse barritas de suelo de unos 3 mm (1/8") de
diámetro, rodando dicho suelo entre la palma de la mano y una
superficie lisa (vidrio esmerilado), sin que dichas barritas se
desmoronen.
4.1.4. Ensayo para Determinar el Contenido de Humedad de
un Suelo (Norma ASTM D2266)
La humedad o contenido de humedad de un suelo es la relación,
expresada como porcentaje, del peso de agua en una masa dada
de suelo, al peso de las partículas sólidas.
4.1.5. Ensayo para determinación de las densidades máxima y
mínima (Norma ASTM D1556)
Su finalidad es determinar las densidades secas máxima y mínima
de suelos no cohesivos, no cementados, de tamaño máximo
nominal hasta 80 mm., que contengan hasta un 12% en masa de
partículas menores que 0,08 mm. y un IP igual o menor que 5.
El método se aplica ya que en esta clase de suelos, estén secos o
saturados, la compactación por impacto no produce una curva bien
definida de relación humedad-densidad.
Karl Terzaghi expresó el grado de compacidad de estos suelos en
términos de la densidad relativa también denominado índice de
densidad (ID), la cual se encuentra en función de las densidades
máxima y Mínima obtenidas en laboratorio.
4.1.6. Ensayo para determinación de la Densidad Natural
(Norma ASTM D1556)
Página 19 de 42
RUC. 20532528004
El ensayo permite obtener la densidad de terreno y así verificar los

resultados obtenidos en faenas de compactación de suelos, en las
que existen especificaciones en cuanto a la humedad y la
densidad.
4.1.7. Clasificación de los suelos SUCS, ASTM D 2487
Los suelos han sido clasificados de acuerdo al Sistema Unificado
de Clasificación de Suelos (SUCS – ASTM D-2487), para ello se
hizo uso del programa Clasif.
4.1.8. Descripción visual de los suelos, ASTM D 2487
Incluye su probable identificación, sin ayuda de ensayos de
laboratorio, que permitirá realizar una evaluación de la que sería su
clasificación de suelo en el Sistema Unificado de Clasificación de
Suelos, sistema éste que sí requiere de ensayos de laboratorio
Se adjunta en el anexo los diferentes perfiles estratigráficos y
descripciones del suelo de las calicatas.
5. PERFILES ESTRATIGRAFICOS
Se generan de acuerdo a las descripciones del suelo obtenidos en
la investigación de campo realizada en la zona, en base a las
calicatas y su identificación por medio de ensayos de laboratorio,
que permitirá realizar su clasificación de suelo en el Sistema
Unificado de Clasificación de Suelos (SUCS). La descripción que
presenta el suelo de la zona del proyecto, es de un estrato bien
definido. La excavación se realizó de manera manual a cielo
abierto.
Se adjunta en el anexo los diferentes perfiles estratigráficos y
descripciones del suelo de las calicatas. (Ver Anexo Perfiles
Estratigráficos)
De los trabajos realizados en campo y los análisis practicados a las
muestras se ha podido elaborar el perfil del suelo.
Página 20 de 42
RUC. 20532528004
5.1 CARACTERISTICAS FISICAS DE MUESTRAS DE SUELO

CALICATA N°01
La excavación se realizó hasta llegar a una profundidad de 5.00 m.
respecto al nivel superficial del terreno (ver perfil estratigráfico). Se
identificó 01 estrato que se describe a continuación:
HORIZONTE 01: DESDE 0.00 – 3.00 m.
Constituido por Bolones, clastos y arenas en matriz limosa, posee
bajo contenido de humedad, moderada densidad, suelo bien
gradado, de buenas características geotécnicas, se puede
observar bolones de hasta 10” las que representan el 30% del
volumen total del suelo, de color gris. De potencia indeterminada.
5.2 NIVEL FREATICO
De las excavaciones cielo abierto, se puede observar que en
ninguna de las calicatas realizadas se halló evidencia de presencia
de napa freática.
6. CARACTERÍSTICAS DEL SUB SUELO

6.1 TIPO Y PROFUNDIDAD DE LA CIMENTACION
De acuerdo al análisis de cimentación, trabajo de campo, ensayos
de laboratorio, descripción de los perfiles estratigráficos y
características del proyecto se ha considerado un tipo de
cimentación con cimientos corridos o cuadrados, que se apoyara
sobre el suelo gravo arenoso.
Los parámetros del suelo según los ensayos de laboratorio y con
los antecedentes disponibles para suelos similares se detallan en
cuadros adjuntos al final.
6.2 PRESIONES DE CONTACTO ADMISIBLES
Para la aplicación de la capacidad portante, se aplica la teoría de
Terzaghi para cimientos corridos de base rugosa en el caso de un
medio friccionante o medianamente denso; también se hace
Página 21 de 42
RUC. 20532528004
extensivo para el caso de zapatas aisladas (Ver Resultados de

Capacidad Portante Admisible)
Es necesario mencionar que de acuerdo a la estratigrafía, se
identificó 1 tipo de subsuelo, formado por material gravoso
arenoso, con presencia de cantos hasta de 8” de diámetro,
presentando estabilidad en los cortes realizados.
De acuerdo al informe del laboratorio de suelo, se ha obtenido los
siguientes valores, de ángulo de fricción interna y cohesión, que
junto con la determinación del peso específico del terreno, tenemos
los siguientes parámetros: Las fatigas admisibles del suelo pueden
determinarse mediante el criterio de K. TERZAGHI. (para suelos
finos)
FALLA POR CORTE
Q ult = 1 ( K1 . c . Nc + q . Nq + K2 . B . Pe . Ny)
F.S.
En que:
Q ult : Fatiga Admisible del Suelo.
K1 y K2 : Constantes.
c : Cohesión.
B : Ancho Zapata corrida.
Pe : Peso Especifico
q : Carga (Pe*Df)
Nc, Nq, N : Factores de capacidad de carga.
FACTOR DE SEGURIDAD FRENTE A UNA FALLA POR CORTE
Los factores de seguridad mínimos que deberán tener las
cimentaciones son los siguientes:
a) Para cargas estáticas: F.S. = 3,0
Para hallar la Capacidad Admisible es:
qad = qc / FS
Página 22 de 42
RUC. 20532528004
Los resultados obtenidos se detallan en los cuadros anexados al

final.
6.3 ASENTAMIENTO DIFERENCIAL Y TOTAL
Asentamiento Diferencial
Se procederá a calcular el asentamiento diferencial con el método
de la Distorsión Angular (α).
De la tabla Nº 8 de la Norma Técnica de Edificación E.050 Suelos
y Cimentaciones, consideramos el límite seguro para edificios en
los que no se permiten grietas:
α = δ/L = 1/ 500
Donde la distancia entre las columnas del pórtico (L) es igual a
8.00 m. (dato aproximado proporcionado por los responsables del
diseño estructural del proyecto).
Despejando:
δ = 1.60 cm.
En caso de considerarse el uso de plateas o losas de cimentación,
se descarta totalmente la presencia de asentamientos diferenciales
en las estructuras, debido a que éstos serán anulados por los
elementos estructurales indicados.
Asentamiento Total
Se realiza la verificación por asentamiento elástico debiendo llegar
como máximo a una deformación de 1” como deformación total,
para el caso de cimiento corrido.
El Asentamiento elástico inicial según la teoría de Elasticidad
“Lambe y Witman” está dada por:
Donde:
S = Asentamiento Total en cm.
Página 23 de 42
RUC. 20532528004
qad = Capacidad admisible de carga en Ton/m²

E = Modulo de elasticidad
u = Modulo de Poisson
B = Ancho de Zapata en m.
Iw = factor de Influencia
df = Profundidad
Las propiedades elásticas del suelo de cimentación fueron

asumidas a partir de tablas publicadas con valores para el tipo de
suelo existente donde ira desplantada la cimentación:
Se considera un módulo de elasticidad de E=5000 Tn/m2 y un
coeficiente de Poisson = 0.40 para suelo gravoso, asi como
E=2000 Tn/m2 y un coeficiente de Poisson = 0.20, para arena
limosa, el cálculo de asentamiento se ha realizado considerando
cimentación rígida para cimientos cuadrados y rígido para
cimentación rectangular, además los esfuerzos transmitidos son
iguales a la capacidad de carga por corte. En nuestro caso de
estudio a una profundidad de 2 m. y para anchos de zapatas
variables desde 0.5 m. hasta 2.5 m. el asentamiento es permisible
menor a 1”.
CALICATA N ª 01
S = qad . B (1 - u2 ) Iw
ASENTAMIENTO E
CIMENTACION CORRIDA
S : Asentamiento Total en cm cm 0.242 0.523 0.845 1.210 1.612
qad : Capacidad Admisible de Carga Ton/m2 35.1 38 40.9 43.9 46.8
B : Ancho de Zapata en m. m 0.5 1.0 1.5 2.0 2.5
df : Profundidad m 2.0 2.0 2.0 2.0 2.0
Página 24 de 42
RUC. 20532528004
6.4. POTENCIAL DE EXPANSION

De acuerdo a Seed, Woodwuard y Lundgren, establecieron la
siguiente tabla de potencial de expansión determinado en
laboratorio
Con los datos obtenidos en el laboratorio se tiene:

POTENCIAL
CALICATA PROFUNDIDAD INDICE
DE
N° m. PLASTICO
EXPANSION
C-01 3.00 NP BAJO
Comparando estos valores con los Índices Plásticos de los suelos

encontrados (GP), se concluye que el potencial de expansión es
Bajo.
6.5. ANÁLISIS DE LICUACIÓN
El fenómeno de licuación de suelos se define como la pérdida de la
resistencia cortante de los suelos saturados debido a la acción
sísmica. Este fenómeno se presenta generalmente en suelos
arenosos con presencia de nivel freático.
Este fenómeno llamado licuación ocurre en suelos saturados, esto
es, en los cuales los espacios entre partículas individuales están
completamente llenos de agua. Esta agua ejerce una presión
denominada exceso de presión de poros sobre las partículas de
suelo lo cual influencia la forma o la estructura con la cual estaban
conformadas estas. Antes del terremoto, la presión de agua es
Página 25 de 42
RUC. 20532528004
relativamente baja. Sin embargo, el movimiento sísmico puede

causar que la presión de agua se incremente a tal punto que se
pierda la totalidad del esfuerzo cortante.
Entre los factores que determinan el fenómeno de licuación se
tienen los siguientes:
Magnitud del movimiento sísmico
Relacionada con la magnitud de los esfuerzos y deformaciones
inducidos en el terreno por este movimiento. Dependiendo de la
distancia hipocentral, la magnitud del movimiento producirá cierto
valor de aceleración máxima en la roca basal, la cual sufrirá
amplificación, dependiendo de las condiciones locales del suelo,
estos producen la propagación de ondas de corte durante un
terremoto a través del esqueleto del suelo. Duración del
movimiento sísmico Los sismos normales tienen una duración
corta; en el caso de un sismo intenso, entonces predominará la
condición no drenada por lo tanto no se disipará la presión de
poros haciendo que esta incremente igualándose al esfuerzo total
haciendo un esfuerzo efectivo nulo y la perdida casi total del
esfuerzo cortante y licuación. (D. Parra).
Granulometría del suelo
Los suelos más propensos a sufrir licuación son aquellos que
tienen una granulometría uniforme, siendo las arenas finas
uniformes las que son más propensas a licuar que las arenas
gruesas uniformes, en muchos casos las arenas limosas poseen
mayor resistencia a sufrir licuación con respecto a las arenas
limpias o con escaso contenido de finos. El problema de licuación
será serio si el suelo tiene un coeficiente de uniformidad mayor o
igual a 2. (D. Parra).
Página 26 de 42
RUC. 20532528004
Densidad Relativa
Durante un sismo las arenas sueltas tienden a sufrir licuación
mientras que en este mismo suelo en un estado más compacto
puede no evidenciar este fenómeno. Las arenas con un valor de
resistencia a la penetración estándar de 40 golpes/pie, (Densidad
relativa 70 a 80%) pueden mostrar evidencias de licuación en la
forma de volcanes de arena, pero no es probable que experimente
más de 10% de deformación por corte bajo la influencia de la
vibración sísmica. Por otro lado las arenas con valor de 20 golpes
/pie, (densidad relativa 30 a 60%), pueden desarrollar relaciones
de presiones de poro de 100% y experimentar de formaciones
grandes del orden del 25-30%. En general para los depósitos
Aluviales para los materiales compactados a una densidad relativa
de 60% o más no se licuará (NCR,1985). Esto se explica de
acuerdo al fenómeno de dilatancia donde los materiales de altas
densidades relativas al momento de dilatarse crean vacíos por
donde se disipan las presiones de poros.
Profundidad del nivel freático
Viene a ser una condición necesaria para la ocurrencia del
fenómeno de licuación.
El mecanismo de acción del fenómeno de licuación genera los
siguientes cambios dentro de la masa de suelo:
- El movimiento del terreno debido al terremoto que causa
esfuerzos de corte retenidos en el material saturado (generalmente
arenas).
- Los esfuerzos de corte causan una tendencia a la compresión,
pero la condición no drenada no permite la compresión, por lo tanto
se generan y acumulan las presiones del agua en los poros de
arena.
- El esfuerzo de confinamiento efectivo decrece.
Página 27 de 42
RUC. 20532528004
- La arena genera un estado licuado y sin ninguna resistencia al

corte.
Debido a que la napa freática por estudios realizados y
referenciales se presenta a una profundidad mayor a la necesaria
para la cimentación (Nivel freático no se presentó hasta los 3.00m.
de profundidad) además el tamaño de los clastos es mayor al
requerido para la ocurrencia de este fenómeno, la estructura no
presenta riesgos por problemas de licuefacción.
7. CONCLUSIONES Y RECOMENDACIONES
1) El presente informe se ha desarrollado con la finalidad de
investigar las características del suelo para el proyecto
denominado: “MEJORAMIENTO DE LOS SERVICIOS
EDUCATIVOS EN LA I.E.I. Nº 465 EN LA ASOCIACION DE
VIVIENDA INDEPENDIENTES III, DISTRITO CORONEL
GREGORIO ALBARRACIN LANCHIPA, TACNA - TACNA” Para
la aplicación de las normas de diseño sismo resistente se debe
considerar, los siguientes valores:
FACTOR DE
FACTOR PERIODO QUE DEFINE
TIPO DE AMPLIFICACION
TIPO DE SUELO DE ZONA LA PLATAFORMA DEL
SUELO DEL SUELO
Z ESPECTRO Tp (S)
S2
ARENAS CON
GRAVAS O GRAVAS 0.45 S2 1.05 0.6
ARENOSAS
2) Con el propósito de identificar las características físicas –
mecánicas del suelo de fundación se ubicó 01 calicata o
excavación a cielo abierto en la zona indicada por el locatario,
cercanas a las estructuras proyectadas, hasta llegar a la
profundidad máxima de cimentación.
3) Los ensayos estándar, se ejecutaron en el Laboratorio del
consultor especialista en geotecnia, de tal manera que nos
Página 28 de 42
RUC. 20532528004
permiten identificar e interpretar las características del terreno en

la zona de estudio y determinar el Perfil estratigráfico
4) Perfil Estratigráfico, ha sido elaborado en base a la interpretación
de estratigrafía encontrada en las calicatas. El subsuelo del área
de estudio está compuesto por un estrato, desde los 0.00 – 3.00
m. es homogéneo a la profundidad y está conformado por
material gravoso formado por cantos rodados de piedra, hasta de
8” de diámetro, de bajo contenido de humedad y nula plasticidad,
en estado denso, la potencia de este estrato es indeterminada.
5) Se recomienda que el tipo de cimentación a utilizar sea cimientos
corridos y zapatas conectadas por vigas de cimentación, para
evitar los asentamientos diferenciales.
6) Profundidad de la cimentación:
En base a las características del perfil estratigráfico, se
recomienda cimentar en el estrato estudiado, pues es el suelo
natural de buena capacidad admisible.
7) El asentamiento total debe ser menor de 1" (2.54 cm.)
recomendado para este tipo de estructuras (según la Norma E-
050 de Suelos y Cimentaciones), en la zona de estudio el
asentamiento es menor al permisible, por tanto se cumple la
condición.
8) Las Conclusiones y Recomendaciones establecidas en el
presente informe técnico son solo aplicables para el área
estudiada. De ninguna manera se puede aplicar a otros sectores
para otros fines.
9) No existe evidencia de napa freática.
10) En los cuadros adjuntos al presente informe se detalla:
- Ensayos realizados en la zona de estudio
- Parámetros físicos del suelo
- Capacidad admisible para Cimentación Corrida
- Capacidad admisible para Cimentación Cuadrada
Página 29 de 42
RUC. 20532528004
11) El resultado de los cálculos obtenidos en los ensayos de

Mecánica de Suelos determinaran la capacidad portante del
suelo y la profundidad en donde se iniciará la cimentación.
Además, también se entregarán los valores a diferentes
profundidades por lo que el proyectista deberá decidir la mejor
profundidad y dimensiones a cimentar en base al cálculo del
peso de la estructura la cual se apoyará en el suelo estudiado,
dicha carga deberá ser siempre menor o igual a la obtenida
como resistencia del terreno natural.
12) La fundación se rellenará contra suelo natural y si es necesario
compactarlo se hará hasta el 100% del Proctor modificado.
13) La Capacidad Admisible del suelo materia de estudio a 2.00 m.
de profundidad y con una B= 1.50 m. es: 3.81 kg/cm2
Tacna, 23 de Enero del 2019
Página 30 de 42
RUC. 20532528004
PANEL FOTOGRAFICO
CALICATA N° 01
REALIZACION DE ENSAYO DE DENSIDAD IN SITU FONDO CALICATA
PERFIL ESTRATIGRAFICO DE LA CALICATA
Página 31 de 42
RUC. 20532528004
MAPA DE UBICACIÓN DE CALICATA – GOOGLE EARTH
Página 32 de 42
RUC. 20532528004
ENSAYOS DE LABORATORIO
CALICATA Nº 01
LABORATORIO GEOTECNICO
CALCULO DE LA CAPACIDAD
PORTANTE DEL SUELO
PROYECTO MEJORAMIENTO DE LOS SERVICIOS EDUCATIVOS EN LA I.E.I. Nº 465

EN LA ASOCIACION DE VIVIENDA INDEPENDIENTES III, DISTRITO CORONEL
GREGORIO ALBARRACIN LANCHIPA, TACNA - TACNA.
MUESTRA CALICATA No. 1

SOLICITANTE CONSORCIO IMELEC
FECHA TACNA, 23 DE ENERO DEL 2019
DESCRIPCION UNIDAD CALICATA No. 1

PROFUNDIDAD M 3.00
CLASIFICACION SUCS GP
CLASIFICACION AASHTO A1-a ( 0 )
TIPO DE FALLA ( G=1, L=2 ) 2.00
Suelo cohesivo o friccionante F
Limite liquido % 17.0
Limite plastico % N.P.
Indice plastico % N.P.
DENSIDAD SECA - IN SITU (Dd) g./cm3 2.082
DENSIDAD MINIMA (Dmin) g./cm3 1.817
DENSIDAD MAXIMA (Dmax) g./cm3 2.252
DENSIDAD RELATIVA (Dr) % 65.90
Ángulo de friccion interna (φ) Grados sexag 39.89
COHESION (C) g./cm3 0.01
Peso especifico (Y) g./cm3 2.113
Nc (Factor de Capacidad de Carga) Ad 34.59
Nq (Factoe de Capacidad de Carga) Ad 20.27
Ny (Factor de Capacidad de Carga) Ad 16.59
OBSERVACIONES:
1) Material muestreado de calicata in situ
El presente documento no deberá reproducirse total ni parcialmente sin la autorización escrita de INGEOTECC EIRL
Página 33 de 42
RUC. 20532528004
CIMENTACION CORRIDA


SOLICITA CONSORCIO IMELEC
Q(ult.) = K1.c.Nc + q.Nq + K2.B.Pe.Ny
Q(ult) Q(adm) Q(ult) Q(adm)

Df (m) B( m) Df (m) B( m)
Kg./cm2 Kg./cm2 Kg./cm2 Kg./cm2
0.40 0.50 2.82 0.94 1.80 0.50 8.81 2.94
0.40 1.00 3.70 1.23 1.80 1.00 9.69 3.23
0.40 1.50 4.57 1.52 1.80 1.50 10.57 3.52
0.40 2.00 5.45 1.82 1.80 2.00 11.44 3.81
0.40 2.50 6.33 2.11 1.80 2.50 12.32 4.11
0.60 0.50 3.68 1.23 2.00 0.50 9.67 3.22
0.60 1.00 4.55 1.52 2.00 1.00 10.55 3.52
0.60 1.50 5.43 1.81 2.00 1.50 11.42 3.81
0.60 2.00 6.31 2.10 2.00 2.00 12.30 4.10
0.60 2.50 7.18 2.39 2.00 2.50 13.18 4.39
0.80 0.50 4.53 1.51 2.20 0.50 10.53 3.51
0.80 1.00 5.41 1.80 2.20 1.00 11.40 3.80
0.80 1.50 6.29 2.10 2.20 1.50 12.28 4.09
0.80 2.00 7.16 2.39 2.20 2.00 13.16 4.39
0.80 2.50 8.04 2.68 2.20 2.50 14.03 4.68
1.00 0.50 5.39 1.80 2.40 0.50 11.38 3.79
1.00 1.00 6.27 2.09 2.40 1.00 12.26 4.09
1.00 1.50 7.14 2.38 2.40 1.50 13.14 4.38
1.00 2.00 8.02 2.67 2.40 2.00 14.01 4.67
1.00 2.50 8.89 2.96 2.40 2.50 14.89 4.96
1.20 0.50 6.25 2.08 2.60 0.50 12.24 4.08
1.20 1.00 7.12 2.37 2.60 1.00 13.12 4.37
1.20 1.50 8.00 2.67 2.60 1.50 13.99 4.66
1.20 2.00 8.87 2.96 2.60 2.00 14.87 4.96
1.20 2.50 9.75 3.25 2.60 2.50 15.75 5.25
1.40 0.50 7.10 2.37 2.80 0.50 13.10 4.37
1.40 1.00 7.98 2.66 2.80 1.00 13.97 4.66
1.40 1.50 8.85 2.95 2.80 1.50 14.85 4.95
1.40 2.00 9.73 3.24 2.80 2.00 15.73 5.24
1.40 2.50 10.61 3.54 2.80 2.50 16.60 5.53
1.60 0.50 7.96 2.65 3.00 0.50 13.95 4.65
1.60 1.00 8.83 2.94 3.00 1.00 14.83 4.94
1.60 1.50 9.71 3.24 3.00 1.50 15.71 5.24
1.60 2.00 10.59 3.53 3.00 2.00 16.58 5.53
1.60 2.50 11.46 3.82 3.00 2.50 17.46 5.82
OBSERVACIONES:
Página 34 de 42
RUC. 20532528004
CIMENTACION CUADRADA


Q(ult.) = K1 . c . Nc + q . Nq + K2 . B . Pe . Ng
Q(ult) Q(adm) Q(ult) Q(adm)
Df (m) B( m) Df (m) B( m)
Kg./cm2 Kg./cm2 Kg./cm2 Kg./cm2
0.40 0.50 2.71 0.90 1.80 0.50 8.71 2.90
0.40 1.00 3.42 1.14 1.80 1.00 9.41 3.14
0.40 1.50 4.12 1.37 1.80 1.50 10.11 3.37
0.40 2.00 4.82 1.61 1.80 2.00 10.81 3.60
0.40 2.50 5.52 1.84 1.80 2.50 11.51 3.84
0.60 0.50 3.57 1.19 2.00 0.50 9.57 3.19
0.60 1.00 4.27 1.42 2.00 1.00 10.27 3.42
0.60 1.50 4.97 1.66 2.00 1.50 10.97 3.66
0.60 2.00 5.67 1.89 2.00 2.00 11.67 3.89
0.60 2.50 6.37 2.12 2.00 2.50 12.37 4.12
0.80 0.50 4.43 1.48 2.20 0.50 10.42 3.47
0.80 1.00 5.13 1.71 2.20 1.00 11.12 3.71
0.80 1.50 5.83 1.94 2.20 1.50 11.82 3.94
0.80 2.00 6.53 2.18 2.20 2.00 12.53 4.18
0.80 2.50 7.23 2.41 2.20 2.50 13.23 4.41
1.00 0.50 5.28 1.76 2.40 0.50 11.28 3.76
1.00 1.00 5.98 1.99 2.40 1.00 11.98 3.99
1.00 1.50 6.69 2.23 2.40 1.50 12.68 4.23
1.00 2.00 7.39 2.46 2.40 2.00 13.38 4.46
1.00 2.50 8.09 2.70 2.40 2.50 14.08 4.69
1.20 0.50 6.14 2.05 2.60 0.50 12.13 4.04
1.20 1.00 6.84 2.28 2.60 1.00 12.84 4.28
1.20 1.50 7.54 2.51 2.60 1.50 13.54 4.51
1.20 2.00 8.24 2.75 2.60 2.00 14.24 4.75
1.20 2.50 8.94 2.98 2.60 2.50 14.94 4.98
1.40 0.50 7.00 2.33 2.80 0.50 12.99 4.33
1.40 1.00 7.70 2.57 2.80 1.00 13.69 4.56
1.40 1.50 8.40 2.80 2.80 1.50 14.39 4.80
1.40 2.00 9.10 3.03 2.80 2.00 15.09 5.03
1.40 2.50 9.80 3.27 2.80 2.50 15.80 5.27
1.60 0.50 7.85 2.62 3.00 0.50 13.85 4.62
1.60 1.00 8.55 2.85 3.00 1.00 14.55 4.85
1.60 1.50 9.25 3.08 3.00 1.50 15.25 5.08
1.60 2.00 9.96 3.32 3.00 2.00 15.95 5.32
1.60 2.50 10.66 3.55 3.00 2.50 16.65 5.55
OBSERVACIONES:
Página 35 de 42
RUC. 20532528004
COLUMNA ESTRATIGRAFICA

CALICATA No. 1
SIMBOLO DE
PROF.EN DESCRIPCION
CLASIFICACION
METROS
LETRA GRAFICO
Top Soil, suelo contaminado conformado por arenas limos y arcillas asi
0.20 como desechos antropomorficos, debe ser eliminado
0.40
0.60
0.80
1.00
V
V
1.20
1.40 Estrato conformado por bolones de hasta 8" , de forma redondeada,

GP bolones, gravas y arenas en matriz limosa, suelo aluvial de alta densidad
1.60
bien gradado, posee bajo contenido de humedad, de buena capacidad
admisible, estrato de apoyo de la cimentacion. Pertenece al Cuaternario
1.80
reciente, Deposito Aluvial Qh-al. De potencia indeterminada.
2.00
2.20
2.40
2.60
2.80
3.00
OBSERVACIONES:
Página 36 de 42
RUC. 20532528004
ENSAYO DE CONTENIDO DE HUMEDAD
NORMA MTC E 108 - 2016


DESCRIPCION HUMEDAD NATURAL

N° DE ENSAYOS 01
N° TARA A-1
PESO DE LA TARA gr. 116.00
PESO DE LA MUESTRA HUMEDA + TARA gr. 598.00
PESO DE LAMUESTRA SECA + TARA gr. 591.00
PESO DEL AGUA gr. 7.00
PESO DE LA MUESTRA SECA gr. 475.00
CONTENIDO DE HUMEDAD % 1.47
OBSERVACIONES:
Página 37 de 42
RUC. 20532528004
ANÁLISIS GRANULOMÉTRICO DE SUELOS POR TAMIZADO

(a) Peso Muestra Humeda gr Humedad (a-b)/b x 100 (%) 1.47 %
(b) Peso Muestra Seca 37152.00 gr Peso de la fracción fina 665.5 gr
Tamices Abertura Peso %Retenido %Retenido

% que pasa Especificaciones
ASTM en mm. Retenido (gr) Parcial Acumulado
3" 75.000 3265.00 8.8 8.8 91.21
2" 50.000 6021.00 16.21 24.99 75.01
1 1/2" 37.500 2985.00 8.03 33.03 66.97
1" 25.000 4015.00 10.81 43.84 56.16
3/4" 19.000 2662.00 7.17 51.00 49.00
1/2" 12.500 2201.00 5.92 56.93 43.07
3/8" 9.500 1541.00 4.15 61.07 38.93
1/4" 6.250 1202.00 3.24 64.31 35.69
Nº4 4.750 775.00 2.09 66.39 33.61
Nº8 2.360 115.00 5.81 72.20 27.80
Nº10 2.000 66.00 3.33 75.53 24.47
Nº 20 0.840 102.00 5.15 80.69 19.31
Nº30 0.600 71.00 3.59 84.27 15.73
Nº40 0.425 52.00 2.63 86.90 13.10
Nº50 0.300 77.00 3.89 90.78 9.22
Nº100 0.150 96.00 4.85 95.63 4.37
Nº200 0.075 49.00 2.47 98.11 1.89
Fondo 37.50 1.89 100.00 0.00
Limites de Consistencia
Curva Granulometrica MTC E 111
100
Limite Liquido 17.00
90 Limite Plástico N.P.
80 Ind. Plasticidad N.P.
70
% Acumulado que pasa
Clasificación de Suelos
60
50 Pasa Nº4 33.6
Pasa Nº10 24.5
40 Pasa Nº40 13.1
30 Pasa Nº200 1.9
D10 0.153
20
D30 1.208
10 D60 19.577
0 SUCS GP
100.000 10.000 1.000 0.100 0.010 AASHTO A1-a ( 0 )
Abertura (mm)
OBSERVACIONES:
Página 38 de 42
RUC. 20532528004
LIMITES DE CONSISTENCIA


Determinación del Limite Plástico

ENSAYO Nº 01 02 03 04 05 06
Recipiente Nº
Peso Recipiente+Suelo Húmedo
Peso Recipiente+Suelo Seco
Peso de agua
Peso Recipiente
Peso de Suelo Seco
% de Humedad
Limite Plástico (%) N.P.
Determinación del Limite Liquido
ENSAYO Nº 01 02 03 04 05 06
Recipiente Nº R1 R2 R3
Numero de Golpes 2 5 11
Peso Recipiente+Suelo Húmedo 20.21 21.62 22.31
Peso Recipiente+Suelo Seco 18.07 19.45 20.19
Peso de agua 2.14 2.17 2.12
Peso Recipiente 8.78 9.21 8.97
Peso de Suelo Seco 9.29 10.24 11.22
% de Humedad 23.04 21.19 18.89
Limite Liquido (%) 17.00
Índice de Plasticidad (%) N.P.
Limite Liquido
25
23
Humedad (%)
21
19
17
15
13
1.00 10.00 100.00
Numero de Golpes
OBSERVACIONES:
Página 39 de 42
RUC. 20532528004
DENSIDAD IN SITU - METODO DEL CONO DE ARENA

HOYO Nº UNID. 01 02 03 04 05
PROGRESIVA Km.
LADO DE LA PISTA CONTROLADA EJE
PROFUNDIDAD DEL HOYO DE PRUEBA cm. 14.0
VOLUMEN DEL HOYO :
A PESO ARENA + FRASCO gr. 7547
B PESO ARENA REMANENTE + FRASCO gr. 3564
C PESO DE LA ARENA EMPLEADA gr. 3983
D PESO DE LA ARENA EN EL CONO Y PLACA gr. 1614
E PESO DE LA ARENA EN EL HOYO gr. 2369
F DENSIDAD DE LA ARENA gr/cm3 1.410
G VOLUMEN DEL HOYO cm3 1680
DENSIDAD HUMEDA :
H PESO MUESTRA DEL HOYO + RECIP. gr. 3690
I PESO DEL RECIPIENTE gr. 0
J PESO MUESTRA EXTRAIDA DEL HOYO gr. 3690
K PESO DE LA PIEDRA MAYOR DE 3/4" gr. 662
Z PESO ESPECIFICO PIEDRA gr/cm3 2.682
L PESO DEL MATERIAL MENOR DE 3/4" gr. 3028
M VOLUMEN DE LA PIEDRA MAYOR DE 3/4" cm3 247
N VOL. DEL MATERIAL MENOR. DE 3/4" cm3 1433
O DENSIDAD HUMEDA IN SITU gr/cm3 2.113
CONTENIDO DE HUMEDAD :
P PESO DE LA MUESTRA HUMEDA + TARRO gr.
Q PESO DE LA MUESTRA SECA + TARRO gr.
R PESO DEL AGUA gr.
S PESO DEL TARRO gr.
T PESO DE LA MUESTRA SECA gr.
U PORCENT. DE HUMED. DE MUESTRA % 1.47
PORCENTAJE DE COMPACTACION :
V DENSIDAD SECA IN SITU gr/cm3 2.082
W MAX. DENSID SECA DE PROCTOR MODIF. gr/cm3 2.252
W % DE COMPACTACION % 92.5
X % MINIMO DE COMPACT. ESPECIFICADO %
OBSERVACIONES:
Página 40 de 42
RUC. 20532528004
ENSAYO DE PESOS UNITARIOS


GRAVA - ARENA - LIMOS

SUELTO VARILLADO
N° DE ENSAYO 01 02 03 04 01 02 03 04
PESO DEL MOLDE gr. 5944 5944 5944
VOLUMEN DEL MOLDE cc. 2110 2110 2110
PESO DEL MOLDE + MUESTRAgr. 9758.0 9785.0 9790.0
PESO DE MUESTRA NETA gr. 3814 3841 3846
PESOS UNITARIOS gr./cc. 1.808 1.820 1.823
PESO UNITARIO PROMEDIO gr./cc. 1.817
OBSERVACIONES:
Página 41 de 42
RUC. 20532528004
RELACIONES HUMEDAD DENSIDAD (PRÓCTOR MODIFICADO)

Compactación Peso Molde 5944.0 g Volumen Molde 2110 Metodo "C"
Prueba Nº 01 02 03 05 06
Numero de capas 5 5 5
Numero de golpes 56 56 56
Peso suelo + molde (g.) 10796.0 10998.0 11052.0
Peso suelo compactado (g.) 4852.0 5054.0 5108.0
Densidad húmeda (g/cm 3 ) 2.300 2.395 2.421
Humedad (%)
Tara + suelo húmedo (g.) 332.50 318.00 681.00
Tara + suelo seco (g.) 322.50 303.50 641.50
Peso de agua (g.) 10.00 14.50 39.50
Peso de la Tara (g) 83.50 78.00 198.00
Peso de suelo seco (g.) 239.00 225.50 443.50
Humedad (%) 4.2 6.4 8.9
Densidad Seca (g/cm 3) 2.207 2.251 2.223
ENSAYO DE PROCTOR MODIFICADO

2.270
2.260
Densidad Seca (g/cm3)
2.250
2.240
2.230
2.220
2.210
2.200
2.178
2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0 11.0
2.175
Humedad (%)
Máxima Densidad Seca (g/cm3) 2.252 Optimo Contenido Humedad(%) 6.80
2252 3)
Máxima Densidad Seca (kg/m Peso Especìfico Grava > 3/4 " 2.668
OBSERVACIONES:
Página 42 de 42

Informe Tecnico Final

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Informe Tecnico Final

Cargado por

Copyright:

Formatos disponibles

INGENIERIA GEOTECNICA

ESTUDIO DE SUELOS CON FINES DE

“MEJORAMIENTO DE LOS SERVICIOS

2. GEOLOGIA, GEODINAMICA Y SISMICIDAD 7

3. TRABAJO DE CAMPO – GEOTECNIA 17

6. CARACTERISTICAS DEL SUB SUELO 22

ANEXOS: CERTIFICADOS DE ENSAYOS DE LABORATORIO 40

EN LA I.E.I. Nº 465 EN LA ASOCIACION DE VIVIENDA

encuentra ubicada en la Provincia Tacna, Distrito Coronel Gregorio

FIG 1.- MAPA DE LA ZONA DE ESTUDIO – GOOGLE EARTH

FIG 2.- TOPOGRAFIA DE LA ZONA DE ESTUDIO – GOOGLE EARTH

1.7 VIAS DE ACCESO:

FIG 3.- VIAS DE ACCESO A ZONA DE ESTUDIO – GOOGLE MAPS

2. GEOLOGIA, GEODINAMICA Y SISMICIDAD

FIG 4.- MAPA GEOLOGICO DE LA ZONA DE ESTUDIO – INGEMMET

Depósitos Aluviales (+100 m.)

FIGURA 6.- SECCIÓN TRANSVERSAL DE LA REGIÓN TACNA

FIGURA 7.- EMPLAZAMIENTO DE TACNA EN EL VALLE DEL CAPLINA

C) Geodinámica de la zona de estudio:

De acuerdo al Nuevo Mapa de Zonificación Sísmica del Perú,

FIGURA 7 - FACTORES DE ZONA

FIGURA 8 – MAPA DE DISTRIBUCION DE MAXIMAS INTENSIDADES

FIGURA 9.- CLASIFICACION DE LOS PERFILES DE SUELO

FIGURA 10.- PARAMETROS DE SITIO

CUADRO 1.– PARAMETROS SISMICOS

Los sismos de mayores intensidades registrados en el área de

Considerando lo expuesto se recomienda tomar un sismo base de

3. TRABAJO DE CAMPO - GEOTECNIA

c) Registro de Sondaje y Excavaciones

características de los suelos encontrados tales como: espesor, tipo

4.1.3. Determinación del Límite Plástico e Índice de Plasticidad

El ensayo permite obtener la densidad de terreno y así verificar los

5.1 CARACTERISTICAS FISICAS DE MUESTRAS DE SUELO

6. CARACTERÍSTICAS DEL SUB SUELO

extensivo para el caso de zapatas aisladas (Ver Resultados de

Los resultados obtenidos se detallan en los cuadros anexados al

qad = Capacidad admisible de carga en Ton/m²

Las propiedades elásticas del suelo de cimentación fueron

6.4. POTENCIAL DE EXPANSION

Con los datos obtenidos en el laboratorio se tiene:

Comparando estos valores con los Índices Plásticos de los suelos

relativamente baja. Sin embargo, el movimiento sísmico puede

- La arena genera un estado licuado y sin ninguna resistencia al

permiten identificar e interpretar las características del terreno en

11) El resultado de los cálculos obtenidos en los ensayos de

Tacna, 23 de Enero del 2019

PERFIL ESTRATIGRAFICO DE LA CALICATA

MAPA DE UBICACIÓN DE CALICATA – GOOGLE EARTH

PROYECTO MEJORAMIENTO DE LOS SERVICIOS EDUCATIVOS EN LA I.E.I. Nº 465

MUESTRA CALICATA No. 1

DESCRIPCION UNIDAD CALICATA No. 1

PROYECTO MEJORAMIENTO DE LOS SERVICIOS EDUCATIVOS EN LA I.E.I. Nº 465

MUESTRA CALICATA No. 1

Q(ult.) = K1.c.Nc + q.Nq + K2.B.Pe.Ny

Q(ult) Q(adm) Q(ult) Q(adm)

PROYECTO MEJORAMIENTO DE LOS SERVICIOS EDUCATIVOS EN LA I.E.I. Nº 465

MUESTRA CALICATA No. 1

MUESTRA CALICATA No. 1

1.40 Estrato conformado por bolones de hasta 8" , de forma redondeada,

PROYECTO MEJORAMIENTO DE LOS SERVICIOS EDUCATIVOS EN LA I.E.I. Nº 465

MUESTRA CALICATA No. 1

DESCRIPCION HUMEDAD NATURAL

MUESTRA CALICATA No. 1

Tamices Abertura Peso %Retenido %Retenido
