Informe

AMÉRICO GUERRERO CARDENAS
CONSULTOR DE INGENIERIA
INGENIERO CIVIL
CIP 143476

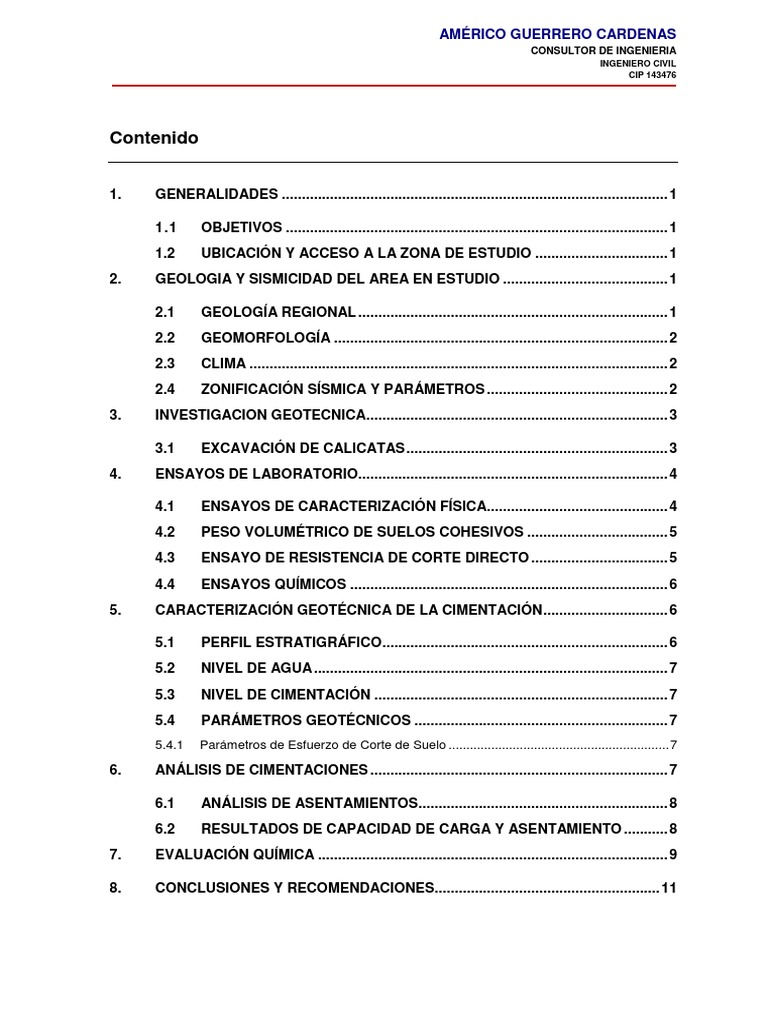

Contenido
1. GENERALIDADES ................................................................................................ 1
1.1 OBJETIVOS ............................................................................................... 1

1.2 UBICACIÓN Y ACCESO A LA ZONA DE ESTUDIO ................................. 1
2. GEOLOGIA Y SISMICIDAD DEL AREA EN ESTUDIO ......................................... 1
2.1 GEOLOGÍA REGIONAL ............................................................................. 1

2.2 GEOMORFOLOGÍA ................................................................................... 2
2.3 CLIMA ........................................................................................................ 2
2.4 ZONIFICACIÓN SÍSMICA Y PARÁMETROS ............................................. 2
3. INVESTIGACION GEOTECNICA........................................................................... 3
3.1 EXCAVACIÓN DE CALICATAS ................................................................. 3

4. ENSAYOS DE LABORATORIO............................................................................. 4
4.1 ENSAYOS DE CARACTERIZACIÓN FÍSICA............................................. 4

4.2 PESO VOLUMÉTRICO DE SUELOS COHESIVOS ................................... 5
4.3 ENSAYO DE RESISTENCIA DE CORTE DIRECTO .................................. 5
4.4 ENSAYOS QUÍMICOS ............................................................................... 6
5. CARACTERIZACIÓN GEOTÉCNICA DE LA CIMENTACIÓN ............................... 6
5.1 PERFIL ESTRATIGRÁFICO ....................................................................... 6

5.2 NIVEL DE AGUA ........................................................................................ 7
5.3 NIVEL DE CIMENTACIÓN ......................................................................... 7
5.4 PARÁMETROS GEOTÉCNICOS ............................................................... 7
5.4.1 Parámetros de Esfuerzo de Corte de Suelo .............................................................. 7
6. ANÁLISIS DE CIMENTACIONES .......................................................................... 7
6.1 ANÁLISIS DE ASENTAMIENTOS .............................................................. 8

6.2 RESULTADOS DE CAPACIDAD DE CARGA Y ASENTAMIENTO ........... 8
7. EVALUACIÓN QUÍMICA ....................................................................................... 9
8. CONCLUSIONES Y RECOMENDACIONES........................................................ 11
INGENIERO CIVIL
CIP 143476
Tablas
Tabla 2.1 Contexto Geológico Regional 1
Tabla 3.1 Resumen de calicatas 4
Tabla 4.1 Resumen de Ensayos de Clasificación de Suelos 5
Tabla 4.2 Resumen de los Ensayos de Peso Volumétrico 5
Tabla 4.3 Resumen de los Ensayos de Resistencia Corte Directo 5
Tabla 4.5 Resumen de Ensayos Químicos 6
Tabla 5.1 Resumen de Parámetros de Resistencia de los Materiales 7
Tabla 6.1 Cálculo de capacidad de carga y asentamiento para diferentes anchos de

cimentación 9
Tabla 7.1 Elementos Químicos Dañinos a las Cimentaciones 10
ANEXOS
ANEXO A: PLANO DE UBICACIÓN DE CALICATAS

ANEXO B: REGISTRO DE EXCAVACIÓN
ANEXO C: RESULTADOS DE ENSAYOS DE LABORATORIO
ANEXO D: ANÁLISIS GEOTECNICO
ANEXO E: PANEL FOTOGRÁFICO
INGENIERO CIVIL
CIP 143476
1. GENERALIDADES
1.1 Objetivos
El presente estudio tiene por finalidad realizar una evaluación de las condiciones
geotécnicas de los componentes del suelo de cimentación para el proyecto “Estudio
Geotécnico para el Proyecto “CONSTRUCCIÓN DE CERCO PERIMÉTRICO,
DISTRITO DE MAZAMARI - SATIPO - JUNIN”. Esta evaluación está orientada a definir
las características físicas, químicas y mecánicas del subsuelo, para establecer los
parámetros que gobiernan su resistencia ante solicitaciones de carga.
El programa de trabajo realizado con este propósito ha consistido en:
Ejecución de Calicatas
Análisis de trabajos de campo.
Perfiles estratigráficos.
Análisis de la cimentación.
Conclusiones y Recomendaciones
1.2 Ubicación y Acceso a la Zona de Estudio

La zona donde se ejecutó el proyecto se encuentra entre las avenidas Las Malvinas y Los
Cafeteros, perteneciente al distrito de Mazamari, provincia de Satipo y Departamento de
Junín.
2. GEOLOGIA Y SISMICIDAD DEL AREA EN ESTUDIO

2.1 Geología Regional
En el contexto regional y local, los materiales terrestres presentan características que han
controlado la forma del relieve y la acción de los procesos naturales, las características del
contexto geológico regional se presentan en la tabla 2.1.
Tabla 2.1
Contexto Geológico Regional
MATERIAL
LITOLOGÍA UNIDADES ESTRATIGRAFICAS
TERRESTRE
MATERIAL DE Depósitos aluviales, Depósito
Depósito aluvial Grueso - Fina
COBERTURA coluvio aluviales
Fm. Iparuro, Fm Ucayali, Fm
Roca sedimentaria Gruesa Vivian, Fm Sarayaquillo, Gp
ROCA DE clástica Oriente
BASAMENTO Fm Chambira, Gp Huayabamba,
Grueso-Fino
Fm Chonta,
Roca sedimentaria
Calcárea Gp Pucará
no clástica
Estudio Geotécnico para el Proyecto “CONSTRUCCIÓN DE CERCO PERIMÉTRICO, DISTRITO DE

Junio 2018
MAZAMARI - SATIPO - JUNIN
1
INGENIERO CIVIL
CIP 143476
2.2 Geomorfología
En el contexto de la Geología Local comprende la caracterización litológica dentro del
ámbito del estudio, donde se ha identificado los materiales terrestres los cuales ha
consistido en materiales de granulometría gruesa y en otros de gruesos y finos
correspondiendo a los depósitos fluviales y aluviales respectivamente.
Los depósitos aluviales corresponden a los materiales de cobertura reciente y antiguo la
diferencia en cada uno es la consistencia y las geoformas asociadas. Así, los depósitos
aluviales consisten en clastos redondeados de naturaleza sedimentaría clástica con una
matriz limo arcillosa, presentando el material consistencia moderada que son afectados
por el proceso de la erosión de suelo producido por el escurrimiento de las aguas de
precipitación pluvial.
La roca de basamento es de tipo sedimentaria clástica constituida de arenisca con limolita
e intercalaciones de conglomerados de granulometría, de color marrón claro algo rojiza se
destaca por la mejor consistencia.
2.3 Clima
En términos generales, el clima del pueblo de Mazamari es cálido y húmedo, variando
desde áreas secas hasta muy húmedas. La temperatura promedio anual es alta, con un
régimen de valores elevados en los meses de verano (de enero a marzo) y atenuadas en
los meses de otoño y primavera (de abril a noviembre).
2.4 Zonificación Sísmica y Parámetros
Dentro del territorio peruano se han establecido diversas fuentes sismogénicas, las cuales
presentan diferentes características de acuerdo con los mecanismos de fuente
predominantes. En lo concerniente al área de interés del presente estudio, la sismicidad es
producida principalmente por la subducción de la Placa de Nazca debajo de la Placa
Continental a lo largo de la costa peruana, con un índice de convergencia de
aproximadamente 10 cm por año.
Según el mapa de zonificación sísmica propuesto en la norma de diseño sismorresistente
E.030, del reglamento nacional de edificaciones (2018), el área en estudio se encuentra
comprendida en la zona 2, correspondiéndole una sismicidad media, habiendo ocurrido en
el área cercana al proyecto sismos de intensidades de hasta VII grados en la escala de
Mercalli modificada (MMI). Esta estimación resulta posible tomando en consideración la
recopilación y evaluación de datos históricos y geológicos referentes a la sismicidad
andina y la información instrumental de eventos sísmicos.

Junio 2018
2
INGENIERO CIVIL
CIP 143476
Figura Nº1: Zonificación Sísmica
Según a las Normas de Diseño Sismo Resistente E-030 y E-050 Suelos y Cimentaciones
del Reglamento Nacional de Edificaciones, a la zona en estudio presenta los siguientes
parámetros sísmicos:
Zonificación Sísmica :2
Factor de Zona : 0.25 g
Suelo perfil tipo : S3
Período Predominante : 1.0
Factor S : 1.40
3. INVESTIGACION GEOTECNICA
3.1 Excavación de Calicatas
Como parte del programa de investigación geotécnica se excavaron 3 calicatas
distribuidas convenientemente en el área de interés. Los trabajos de excavación de
calicatas se realizaron el 01 de Junio de 2018.
Las calicatas se ejecutaron manualmente, realizando en cada una de ellas una detallada
descripción de los tipos de suelos encontrados. Asimismo, se tomaron muestras
disturbadas, las cuales fueron identificadas y almacenadas en bolsas plásticas con la
finalidad de efectuar ensayos posteriores de caracterización física y mecánica. En la

Junio 2018
3
INGENIERO CIVIL
CIP 143476
Tabla 3.1 se resumen las características de las calicatas realizadas y cuyos registros se
muestran en el Anexo B.
Tabla 3.1
Resumen de calicatas
Coordenadas UTM Nivel de Prof. Total
Ubicación Calicata
Este Norte Agua (m) (m)
Cerco C– 1 550 595 8 748 841 1.50 1.70
Perimétrico C– 2 550 573 8 748 897 1.20 1.50
Mazamari C– 3 550 545 8 748 960 1.60 1.80
Abreviaturas:
NE: No encontrado
4. ENSAYOS DE LABORATORIO
Se realizaron los ensayos de laboratorio a las muestras de suelo obtenidas durante la
investigación geotécnica de campo. Los ensayos se realizaron siguiendo las Normas
ASTM que a continuación se describen:
• Ensayos Índices de Mecánica de Suelos:

o Análisis granulométrico por tamizado, ASTM D-422;
o Límites de Atterberg, ASTM D-4318; y
o Contenido Natural de Humedad, ASTM D-2216,
• Peso Unitario de Suelos

o Peso Volumétrico de Suelos Cohesivos, NTP 339,139,
• Ensayos de resistencia cortante

o Corte directo ASTM D-3080;
• Ensayos Químicos:
o Contenido de Cloruros, como ión Cl, ASTM-D512;
o Contenido de Sulfatos como ión SO4, ASTM-D516; y
o Contenido de Sales Solubles Totales, ASTM-D1889.
Los reportes de los ensayos realizados se presentan en el Anexo C.1. A continuación se

presenta la descripción de estos ensayos y los comentarios de los resultados obtenidos.
4.1 Ensayos de Caracterización Física

En 3 muestras seleccionadas obtenidas en la exploración de campo se llevaron a cabo
ensayos estándar de laboratorio con fines de identificación y clasificación según el
Sistema Unificado de Clasificación de Suelos (SUCS). Las propiedades índices de los

Junio 2018
4
INGENIERO CIVIL
CIP 143476
suelos ensayados se resumen en la Tabla 4.1 en términos de granulometría, límites de

plasticidad y contenido de humedad.
Tabla 4.1
Resumen de Ensayos de Clasificación de Suelos
Granulometría (%) Lím. de At. Cont.

Calicata / Clasif. de
Prof. (m) LL IP
Muestra SUCS Grava Arena Finos Hum.
(%) (%)
(%)
C-1/M-1 0.40 – 1.70 SM 26.7 33.0 40.3 45 17 13.40
C-2/M-1 0.20 – 1.50 ML 0.60 47.8 51.6 47 15 12.47
C-3/M-1 0.30 – 1.80 SC-SM 17.4 41.2 41.4 27 6 13.76

Abreviaturas:
SUCS: Sistema Unificado de Clasificación de Suelos
LL: Límite Líquido
IP: Índice Plástico
CH: Contenido de Humedad
4.2 Peso Volumétrico de Suelos Cohesivos

El objetivo principal de este ensayo es obtener muestras inalteradas en el terreno con el
fin de obtener su peso unitario en laboratorio, para lo cual se tomaron 2 muestras
representativa del área de trabajo. Los resultados obtenidos se presentan en la Tabla 4.2.
Tabla 4.2
Resumen de los Ensayos de Peso Volumétrico
Prof. Densidad
Calicata / Clasific Humedad
Seca
Muestra (m) SUCS (%)
(gr/cm³)
C-2/M-1 0.20 – 1.50 ML 1.67 12.47
C-3/M-1 0.30 – 1.80 SC-SM 1.63 13.76
Abreviaturas:
4.3 Ensayo de Resistencia de Corte Directo

Se realizaron 2 ensayos de resistencia de Corte Directo a las muestras de suelo
representativas del nivel donde se cimentaran las estructuras proyectadas.
Los ensayos de corte directo se realizaron en muestras de suelo disturbado remoldeada a
la densidad natural según el procedimiento indicado en la norma ASTM STP Nº 523. Los
resultados obtenidos se presentan en la Tabla 4.3.
Tabla 4.3
Resumen de los Ensayos de Resistencia Corte Directo
E. Efectivos
Prof. Densidad
Calicata / Clasific Humedad Ángulo
Seca Cohesión
Muestra (m) SUCS (%) Fricción
(gr/cm³) (kg/cm²)
(°)
C-2/M-1 0.20 – 1.50 ML 1.67 12.47 0.25 23

Junio 2018
5
INGENIERO CIVIL
CIP 143476
E. Efectivos
Prof. Densidad
Calicata / Clasific Humedad Ángulo
Seca Cohesión
Muestra (m) SUCS (%) Fricción
(gr/cm³) (kg/cm²)
(°)
C-3/M-1 0.30 – 1.80 SC-SM 1.63 13.76 0.44 19
Abreviaturas:
4.4 Ensayos Químicos

Se realizaron ensayos químicos de laboratorio en muestras de suelo extraídas del interior
de la calicata C-3/M-1. El objetivo de estos ensayos es la de conocer el contenido de
sulfatos y sales solubles totales a fin de conocer algún posible efecto de agresión química
al concreto o acero de refuerzo empleado en la cimentación, de lo cual se derivarían las
recomendaciones del tipo de cemento y/o recubrimiento que se necesite emplear.
Las normas que indican el procedimiento para realizar estos ensayos son:
• Contenido de Cloruros, como ión Cl, ASTM-D512;
• Contenido de Sulfatos como ión SO4, ASTM-D516; y
• Contenido de Sales Solubles Totales, ASTM-D1889.
Los resultados de estos ensayos se presentan en la Tabla 4.5.
Tabla 4.4
Resumen de Ensayos Químicos
Prof.
Calicata / SST Cloruros Sulfatos
Total
Muestra (ppm) (ppm) (ppm)
(m)
C-3/M-1 0.30-1.80 380.0 67.09 4.23

Abreviaturas:
SST: Sales soluble totales; y
ppm: Partes por millón.
5. CARACTERIZACIÓN GEOTÉCNICA DE LA CIMENTACIÓN

5.1 Perfil Estratigráfico
En base al registro de excavación e inspección superficial del terreno se deduce lo
siguiente:
Los perfiles estratigráficos de las calicatas presentan inicialmente material de limo
orgánico contaminado hasta la profundidad de 0.40 m, seguidamente se encuentra el
material de arenoso limoso con grava y/o arena arcillosa limosa de clasificación SUCS,
SM, ML y SC-SM, de compacidad suelta a medianamente densa, húmeda a saturada y
presencia de gravas subangulosas hasta la profundidad máxima de excavación 1.80 m.

Junio 2018
6
INGENIERO CIVIL
CIP 143476
5.2 Nivel de Agua

A la fecha de la ejecución de los trabajos de campo, junio de 2018, se encontró el nivel
freático a profundidad promedio de 1.20 m, medido desde el nivel de terreno natural.
5.3 Nivel de Cimentación

Durante la investigación geotécnica se determinaron los niveles de desplante de la
cimentación de la estructura, siendo el criterio de inspección de estos niveles
principalmente en encontrar un basamento rígido o no cedente que permita soportar las
solicitaciones de carga y evite los asentamientos diferenciales pronunciados,
asegurándose que los depósitos subyacentes a este nivel sean de las mismas
características hasta el encuentro de un material más denso.
Según los perfiles estratigráficos encontrados en las calicatas ejecutadas y tratándose de

un cerco perimétrico, la estructura se debe cimentar a una profundidad mínima de
desplante de 0.80 m.
5.4 Parámetros Geotécnicos
A continuación, se muestra una descripción de los parámetros de resistencia del suelo.
5.4.1 Parámetros de Esfuerzo de Corte de Suelo

Las propiedades de los materiales fueron obtenidas a partir de las investigaciones
geotécnicas de campo, ensayos de laboratorio realizados en muestras representativas de
cada uno de los materiales involucrados y a partir de la experiencia del Consultor en el
análisis con materiales similares en otros proyectos, se determinó los parámetros físicos y
de resistencia para cada el material que conforma el terreno de fundación de la estructura
a construirse. Cabe precisar que para los cálculos de capacidad portante se consideró la
falla de cimentación por falla local, por ende, los parámetros de resistencia serán
reducidos.
En la Tabla 5.1 se presentan los parámetros geotécnicos de resistencia cortante del suelo
identificado.
Tabla 5.1
Resumen de Parámetros de Resistencia de los Materiales
Densidad
Seca C 
Zona
(kg/cm²) (°)
(gr/cm³)
Cerco Perimétrico 1.63 0.16 15
Abreviaturas:
C: Cohesión
: Ángulo de Fricción
6. ANÁLISIS DE CIMENTACIONES
Los parámetros de resistencia del suelo de cimentación, registrado durante las
investigaciones geotécnicas, nos permiten determinar parámetros para el cálculo de la

Junio 2018
7
INGENIERO CIVIL
CIP 143476
capacidad portante por falla por corte, la obtención de estos parámetros se detalla a
continuación:
Se ha calculado la capacidad admisible de carga utilizando la ecuación general de
capacidad de carga propuesta por Meyerhof, según la cual la capacidad de carga última
se expresa por la siguiente ecuación:
1
q =  .B.N .S .I .D .G + C.N .S .I .D .G + q.N .S .I .D .G
ult 2 2      c c c c c q q q q q
qult
Siendo la capacidad admisible de carga q adm =
FS , donde:
FS : Factor de seguridad para suelo 3.0
Df : Nivel de cimentación
 : Angulo de fricción
C : Cohesión
q : Presión de sobrecarga =  x h
 : Peso unitario del suelo
B : Ancho de la cimentación (m)
6.1 Análisis de Asentamientos

Se ha adoptado el criterio de limitar el asentamiento de la cimentación a 1 pulgada (2.5
cm.) de acuerdo a Terzaghi y Peck (1967). El asentamiento inmediato se ha calculado en
base al método elástico, mediante la siguiente relación:
q.B(1 −  2 ).I f
St =
E
En donde:
St : Asentamiento (m)
Δq : Presión transmitida a la cimentación (kg/cm2)
B : Ancho de la cimentación (m)
L : Largo de la cimentación (m)
μ : Coeficiente de Poisson
If : Factor de influencia (depende de B/L)
E : Modulo de Elasticidad (kg/cm2)
6.2 Resultados de Capacidad de Carga y Asentamiento

La Tabla 6.1, resume los valores de capacidad de carga última y admisible obtenidos para la
estructura, considerando el suelo de cimentación de acuerdo con su ubicación y
emplazamiento. Para el parámetro B se asumió que todas las cimentaciones son de forma
cuadrada y o rectangular; así mismo, la profundidad de cimentación, Df igual a 0.80 m, que es
Junio 2018
8
INGENIERO CIVIL
CIP 143476
igual al valor mínimo recomendada por el Reglamento Nacional de Construcciones del Perú
(RNC-2006).
Tabla 6.1
Cálculo de capacidad de carga y asentamiento para diferentes anchos de
cimentación
B  St
Zona
C Df E
µ
qadm1 qadm2
(kg/cm2) (m) (Kpa) (kg/cm2) (kg/cm2) (cm)
(m) (°)
0.50 15 0.16 0.80 15000 0.35 1.29 1.29 0.42
1.00 15 0.16 0.80 15000 0.35 1.29 1.29 0.66

Cerco
Perimétrico
1.50 15 0.16 0.80 15000 0.35 1.23 1.23 0.79
2.00 15 0.16 0.80 15000 0.35 1.14 1.14 1.10
Notas:
qadm1: Capacidad de carga por resistencia.
qadm2: Capacidad de carga por resistencia verificada por asentamiento.
St: Asentamiento debido a qadm2.
Como se aprecia el terreno puede soportar diferentes presiones admisibles según el

ancho del cimiento a diseñar, se ha verificado los asentamientos (St) los cuales son
menores al permisible (2.5 cm), de acuerdo a una carga no mayor al qadm2.
En el Anexo D se presentan los análisis de cimentación.
7. EVALUACIÓN QUÍMICA
Los resultados de los análisis químicos mostrados en la Tabla 4.5 indican que en términos
de contenido de sulfatos de 4.23 ppm, su potencial de daño es considerado como ligero,
por lo que se recomienda el uso de cemento Tipo I, para elaboración del concreto de la
cimentación.
Las muestras obtenidas en términos de contenido de sales solubles de valor de 380 ppm
es menor que el límite permisible, por lo que no se espera pérdida de resistencia mecánica
por lixiviación de sales.
En términos del contenido de cloruros de valor promedio de 67.09 ppm, la agresividad

química es menor que el límite permisible por lo que no se necesita ninguna protección
especial a las armaduras de acero empleado en las estructuras de cimentación.
Los criterios utilizados para definir la agresividad de los contenidos químicos se muestran
en la Tabla 7.1.

Junio 2018
9
INGENIERO CIVIL
CIP 143476
Tabla 7.1
Elementos Químicos Dañinos a las Cimentaciones
Constituyente Grado de Daño
ppm Comentarios
de Suelo Potencial
0 – 1.000 Ligero
1.000 – 2.000 Moderado Problemas de corrosión en
* Sulfatos
2.000 – 20.000 Severo cimentaciones de concreto.
> 20.000 Muy Severo
Problemas de corrosión de partes
** Cloruros > 6.000 Dañino
metálicas de refuerzos.
** Sales Pérdida de resistencia mecánica del
> 15.000 Dañino
Solubles Totales suelo por problemas de lixiviación.
Notas:
* Comité ACI 318-83
** Experiencia existente

Junio 2018
10
INGENIERO CIVIL
CIP 143476
8. CONCLUSIONES Y RECOMENDACIONES
➢ Las investigaciones geotécnicas se desarrollaron con fines de realizar la
evaluación de las condiciones del suelo de cimentación para el proyecto “Estudio
Geotécnico para el Proyecto “CONSTRUCCIÓN DE CERCO PERIMÉTRICO,
DISTRITO DE MAZAMARI - SATIPO - JUNIN”.”. realizado en junio de 2018,
ubicada entre las avenidas Las Malvinas y Los Cafeteros, perteneciente al distrito
de Mazamari, provincia de Satipo y Departamento de Junín.
➢ Los perfiles estratigráficos de las calicatas presentan inicialmente material de limo

orgánico contaminado hasta la profundidad de 0.40 m, seguidamente se
encuentra el material de arenoso limoso con grava y/o arena arcillosa limosa de
clasificación SUCS, SM, ML y SC-SM, de compacidad suelta a medianamente
densa, húmeda a saturada y presencia de gravas subangulosas hasta la
profundidad máxima de excavación 1.80 m;
➢ Se ha considerado para el presente diseño las características geotécnicas

obtenidas mediante las investigaciones geotécnicas, ensayo de corte directo y a
partir de la experiencia del Consultor en el análisis con materiales similares en
otros proyectos, lo cual se menciona en la siguiente tabla;
Densidad C 
Zona
(gr/cm³) (kg/cm²) (°)
Cerco Perimétrico 1.63 0.16 15
Abreviaturas:
C: Cohesión
: Ángulo de Fricción
➢ Para el emplazamiento de los muros de cerco perimétrico en el área de estudio,

deberá emplearse cimientos superficiales del tipo cimientos corridos de concreto
ciclópeo, desplantados a 0,80 m de profundidad respecto del nivel del piso
terminado. El ancho mínimo recomendado para los cimientos corridos es de 0,50
m;
➢ Para la determinación de la fuerza sísmica horizontal se empleará un factor de

zona de Z=0.25g, un factor de suelo de S=1.40 y un período predominante de
TP=1.0 seg;
➢ A la fecha de la ejecución de los trabajos de campo, junio de de 2018, se encontró

nivel freático a la profundidad promedio de 1.20 m, pero se realizó los cálculos de
capacidad portante conservadoramente asumiendo que nuestra estructura está
totalmente sumergida;
➢ Tabla resumen capacidad de carga y asentamiento para diferentes anchos de

zapata (asentamiento permisible 2.5 cm);

Junio 2018
11
INGENIERO CIVIL
CIP 143476
B  St
Zona
C Df E
µ
qadm1 qadm2
(kg/cm2) (m) (Kpa) (kg/cm2) (kg/cm2) (cm)
(m) (°)
0.50 15 0.16 0.80 15000 0.35 1.29 1.29 0.42
1.00 15 0.16 0.80 15000 0.35 1.29 1.29 0.66

Cerco
Perimétrico
1.50 15 0.16 0.80 15000 0.35 1.23 1.23 0.79
2.00 15 0.16 0.80 15000 0.35 1.14 1.14 1.10
Notas:
qadm1: Capacidad de carga por resistencia.
qadm2: Capacidad de carga por resistencia verificada por asentamiento.
St: Asentamiento debido a qadm2.
Como se aprecia en la tabla para diferentes anchos de cimentación se puede

utilizar diferentes cargas solicitadas, los cuales están condicionados con el limite
permisible de asentamiento (2.5 cm), el ingeniero estructural deberá utilizar el que
más se condicione a su metrado de cargas solicitadas;
➢ Al nivel de cimentación propuesto, los contenidos de sulfatos, sales totales y

cloruros están por debajo de los límites permisibles, no habrá ataque severo al
concreto, ni al acero de refuerzo. Deberá por tanto usarse cemento normal
portland tipo I;
➢ Se recomienda compactar la base donde se apoyará la cimentación del cerco

perimétrico esto debido que el suelo se altera por el proceso de excavación;
➢ Habiéndose generalizado la información obtenida en tres (03) calicatas, de

encontrarse materiales orgánicos a la profundidad de cimentación recomendada,
estos deberán ser removidos en su totalidad;
➢ Los resultados de este informe se aplican exclusivamente al área estudiada no se

pueden utilizar en otros sectores o para otros fines.

Junio 2018
12
INGENIERO CIVIL
CIP 143476
REFERENCIAS
1. Alva Hurtado J. (1992), “Mecánica de Suelos Aplicada a Cimentaciones”, Capítulo de

Estudiantes ACI-UNI, Lima.
2. INGEMMET., “Geología del Cuadrangulo del distrito Mazamari”, Satipo – Perú.
3. Lambe T.W. y Whitman R.V. (1969), “Soil Mechanics”, John Wiley, New York.
4. Terzaghi K. y Peck R.B. (1967), “Soil Mechanics in Engineering Practice”, John Wiley, New
York.
5. Packard, Robert G., Slab Thickness Design for Industrial Concrete Floors on Grade,
IS195.01D, Portland Cement Association, Skokie, IL, 1976.
6. Panak, Jhon j., and Rauhut, J.B. , “Behavior and Design of Industrial Slabs on Grade”, ACI
JOURNAL, Proceedings V.72, N°5, May 1975. pp. 219-224.
7. Reglamento Nacional de Edificaciones (2006)”, “Norma Técnica de Edificaciones E-30-

Diseño Sismorresistente”, Lima - Perú.
8. Reglamento Nacional de Cimentaciones (1997), “Norma E-050 de Suelos y Cimentaciones”,

Lima- Perú.
9. Vesic A. (1973), “Análisis de la Capacidad de Carga de Cimentaciones Superficiales”,

JSMFED, ASCE, Vol. 99.

Junio 2018
13

Informe

Cargado por

Información del documento

Descripción original:

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Informe

Cargado por

Copyright:

Formatos disponibles

AMÉRICO GUERRERO CARDENAS

1.1 OBJETIVOS ............................................................................................... 1

2.1 GEOLOGÍA REGIONAL ............................................................................. 1

3.1 EXCAVACIÓN DE CALICATAS ................................................................. 3

4.1 ENSAYOS DE CARACTERIZACIÓN FÍSICA............................................. 4

5.1 PERFIL ESTRATIGRÁFICO ....................................................................... 6

6. ANÁLISIS DE CIMENTACIONES .......................................................................... 7

6.1 ANÁLISIS DE ASENTAMIENTOS .............................................................. 8

Tabla 2.1 Contexto Geológico Regional 1

Tabla 3.1 Resumen de calicatas 4

Tabla 4.1 Resumen de Ensayos de Clasificación de Suelos 5

Tabla 4.2 Resumen de los Ensayos de Peso Volumétrico 5

Tabla 4.3 Resumen de los Ensayos de Resistencia Corte Directo 5

Tabla 4.5 Resumen de Ensayos Químicos 6

Tabla 5.1 Resumen de Parámetros de Resistencia de los Materiales 7

Tabla 6.1 Cálculo de capacidad de carga y asentamiento para diferentes anchos de

Tabla 7.1 Elementos Químicos Dañinos a las Cimentaciones 10

ANEXO A: PLANO DE UBICACIÓN DE CALICATAS

El programa de trabajo realizado con este propósito ha consistido en:

1.2 Ubicación y Acceso a la Zona de Estudio

2. GEOLOGIA Y SISMICIDAD DEL AREA EN ESTUDIO

Estudio Geotécnico para el Proyecto “CONSTRUCCIÓN DE CERCO PERIMÉTRICO, DISTRITO DE

Estudio Geotécnico para el Proyecto “CONSTRUCCIÓN DE CERCO PERIMÉTRICO, DISTRITO DE

Figura Nº1: Zonificación Sísmica

Estudio Geotécnico para el Proyecto “CONSTRUCCIÓN DE CERCO PERIMÉTRICO, DISTRITO DE

• Ensayos Índices de Mecánica de Suelos:

o Límites de Atterberg, ASTM D-4318; y

o Contenido Natural de Humedad, ASTM D-2216,

• Peso Unitario de Suelos

• Ensayos de resistencia cortante

o Contenido de Sulfatos como ión SO4, ASTM-D516; y

o Contenido de Sales Solubles Totales, ASTM-D1889.

Los reportes de los ensayos realizados se presentan en el Anexo C.1. A continuación se

4.1 Ensayos de Caracterización Física

Estudio Geotécnico para el Proyecto “CONSTRUCCIÓN DE CERCO PERIMÉTRICO, DISTRITO DE

suelos ensayados se resumen en la Tabla 4.1 en términos de granulometría, límites de

Granulometría (%) Lím. de At. Cont.

C-2/M-1 0.20 – 1.50 ML 0.60 47.8 51.6 47 15 12.47

C-3/M-1 0.30 – 1.80 SC-SM 17.4 41.2 41.4 27 6 13.76

4.2 Peso Volumétrico de Suelos Cohesivos

4.3 Ensayo de Resistencia de Corte Directo

Estudio Geotécnico para el Proyecto “CONSTRUCCIÓN DE CERCO PERIMÉTRICO, DISTRITO DE

4.4 Ensayos Químicos

• Contenido de Cloruros, como ión Cl, ASTM-D512;

• Contenido de Sulfatos como ión SO4, ASTM-D516; y

• Contenido de Sales Solubles Totales, ASTM-D1889.

Los resultados de estos ensayos se presentan en la Tabla 4.5.

C-3/M-1 0.30-1.80 380.0 67.09 4.23

5. CARACTERIZACIÓN GEOTÉCNICA DE LA CIMENTACIÓN

Estudio Geotécnico para el Proyecto “CONSTRUCCIÓN DE CERCO PERIMÉTRICO, DISTRITO DE

5.2 Nivel de Agua

5.3 Nivel de Cimentación

Según los perfiles estratigráficos encontrados en las calicatas ejecutadas y tratándose de

5.4.1 Parámetros de Esfuerzo de Corte de Suelo

Estudio Geotécnico para el Proyecto “CONSTRUCCIÓN DE CERCO PERIMÉTRICO, DISTRITO DE

6.1 Análisis de Asentamientos

6.2 Resultados de Capacidad de Carga y Asentamiento

0.50 15 0.16 0.80 15000 0.35 1.29 1.29 0.42

1.00 15 0.16 0.80 15000 0.35 1.29 1.29 0.66

2.00 15 0.16 0.80 15000 0.35 1.14 1.14 1.10

Como se aprecia el terreno puede soportar diferentes presiones admisibles según el

En el Anexo D se presentan los análisis de cimentación.

En términos del contenido de cloruros de valor promedio de 67.09 ppm, la agresividad
