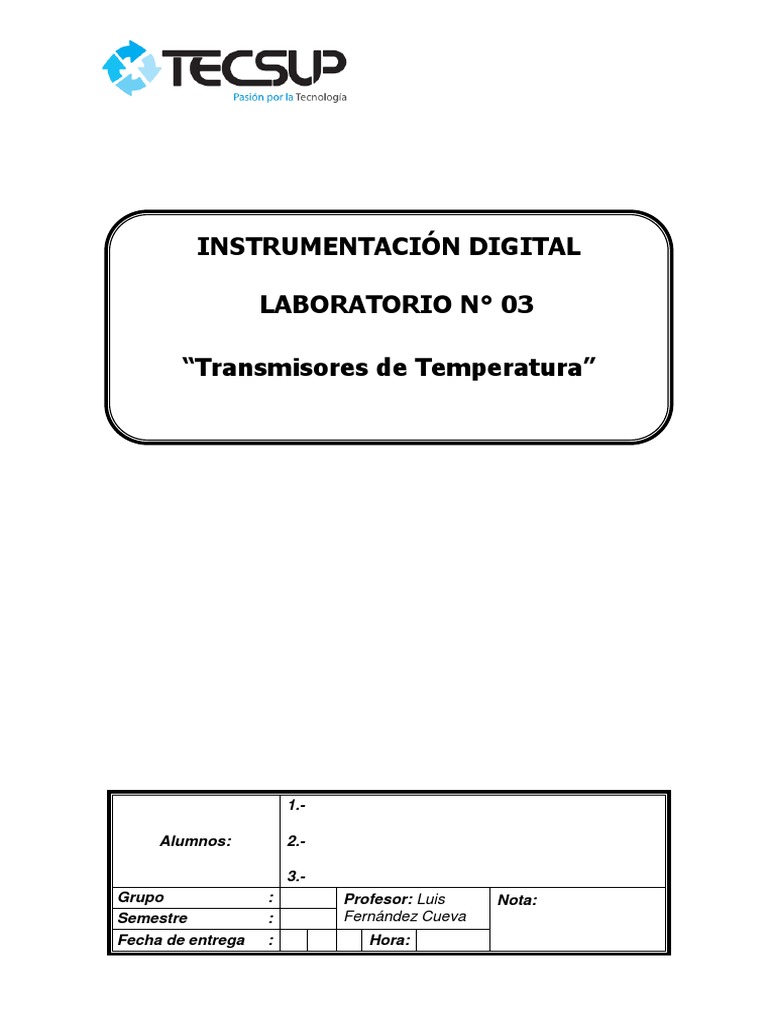

INSTRUMENTACIÓN DIGITAL

LABORATORIO N° 03

“Transmisores de Temperatura”

1.-

Alumnos: 2.-

3.-
Grupo : Profesor: Luis Nota:
Semestre : Fernández Cueva
Fecha de entrega : Hora:
 Tema :

ANÁLISIS DE TRABAJO SEGURO (ATS)

FECHA
TAREA: DIA MES AÑO

LABORATORIO AMBIENTE:
EQUIPO DE
DOCENTE:

FIRMA
TRABAJO
TALLER SESIÓN N°

1. 4.

FIRMA
FIRMA
ALUMNOS
(Apellidos y 2. 5.

FIRMA
FIRMA

Nombres)

3. 6.

FIRMA
FIRMA

CARACTERÍSTICAS DE EQUIPOS Y HERRAMIENTAS:

Departamento de Electricidad y Electrónica

OTROS
PASOS DE LA TAREA RIESGOS MEDIDAS DE CONTROL
(ESPECIFICAR PARA
CADA PASO)
INSTRUMENTACIÓN DIGITAL

4
CALIBRACIÓN DE TRANSMISORES DE TEMPERATURA

10
Grupo
Lab. Nº

11

12
Nro. DD-106
Página 1 / 10
 Nro. DD-106
INSTRUMENTACIÓN DIGITAL
Página 2 / 10
Tema :
CALIBRACIÓN DE TRANSMISORES DE TEMPERATURA
Grupo
Departamento de Electricidad y Electrónica Lab. Nº

I. OBJETIVOS
1. Aplicar los conceptos de calibración de instrumentos
2. Calibrar transmisores de temperatura.
3. Configurar los parámetros de un calibrador
II. DESARROLLO

1. CALIBRACIÓN DE UN TRANSMISOR DE TEMPERATURA PARA TERMOPAR TIPO K (TX91)

Tenga en cuenta la siguiente conexión del transmisor:

a. Determine el rango de operación del transmisor de temperatura

SALIDA T (°C) T (°F)

4 mA
20 mA

b. Identifique el tipo de instrumento (loop powered – 2 wire). Evite cortocircuitos en la salida del
transmisor.
c. Ajuste el calibrador para generar una diferencia de potencial equivalente a la DDP generada por
un termopar tipo K a 0°F.
d. Regule el potenciómetro de múltiple vuelta del cero (ZERO) hasta obtener 4 mA en la salida.
Manipule con sumo cuidado este control. Girar con brusquedad el destornillador puede dañar el
dispositivo.
e. Ajuste el calibrador para generar una diferencia de potencial equivalente a la DDP generada por
un termopar tipo K a 200 °F.
f. Regule el potenciómetro de múltiple vuelta del rango (SPAN) hasta obtener 20 mA en la salida.
Tenga en cuenta las recomendaciones del punto “d”.
g. Repita los pasos “c” hasta “f”, hasta obtener un ajuste óptimo.
h. Pruebe el sistema y complete la siguiente tabla 1 y 2.
 Nro. DD-106
INSTRUMENTACIÓN DIGITAL
Página 3 / 10
Tema :
CALIBRACIÓN DE TRANSMISORES DE TEMPERATURA
Grupo
Departamento de Electricidad y Electrónica Lab. Nº

Tabla 1 Subida
PATRÓN INSTRUMENTO BAJO CALIBRACIÓN
Temperatura Corriente (mA) Temperatura °F
LECTURA
(medido) (medido) (calculado)
0%
25%
50%
75%
100%

Tabla 2 Bajada
PATRÓN SECUNDARIO INSTRUMENTO BAJO CALIBRACIÓN

Temperatura Corriente (mA) Temperatura °F

LECTURA
(medido) (medido) (calculado)
100%
75%
50%
25%
0%

i. Grafique sobre un mismo sistema de ejes, la curva nominal de temperatura contra salida de
corriente del transmisor, en color rojo, y la curva experimental correspondiente al transmisor de
temperatura, en color verde o azul, utilizando los datos de la tabla 1 y 2.

2. Calibración de un transmisor de temperatura para RTD Pt-100

Tenga en cuenta la siguiente conexión del transmisor:

a. Determine el rango de operación del transmisor de temperatura para RTD PT-100.

 Nro. DD-106
INSTRUMENTACIÓN DIGITAL
Página 4 / 10
Tema :
CALIBRACIÓN DE TRANSMISORES DE TEMPERATURA
Grupo
Departamento de Electricidad y Electrónica Lab. Nº

SALIDA T (°C) T (°F)

4 mA
20 mA
b. Identifique el tipo de instrumento (loop powered – 2 wire). Evite cortocircuitos en la salida del
transmisor.
c. Ajuste el calibrador para simular una resistencia equivalente a la de un RTD PT-100 a 0 °F.
d. Regule el potenciómetro de múltiple vuelta del cero (ZERO) hasta obtener 4 mA en la salida.
Manipule con sumo cuidado este control. Girar con brusquedad el destornillador puede dañar el
dispositivo.
e. Ajuste el calibrador para simular una resistencia equivalente a la de un RTD PT-100 a 200 °F.
f. Regule el potenciómetro de múltiple vuelta del rango (SPAN) hasta obtener 20 mA en la salida.
Tenga en cuenta las recomendaciones del punto “d”.
g. Repita los pasos “c” hasta “f”, hasta obtener un ajuste óptimo.
h. Pruebe el sistema y complete la siguiente tabla 1 y 2.

Tabla 1 Subida
PATRÓN INSTRUMENTO BAJO CALIBRACIÓN
Temperatura Corriente (mA) Temperatura °F
LECTURA
(medido) (medido) (calculado)
0%
25%
50%
75%
100%

Tabla 2 Bajada
PATRÓN SECUNDARIO INSTRUMENTO BAJO CALIBRACIÓN

Temperatura Corriente (mA) Temperatura °F

LECTURA
(medido) (medido) (calculado)
100%
75%
50%
25%
0%

i. Grafique sobre un mismo sistema de ejes, la curva nominal de temperatura contra salida de
corriente del transmisor, en color rojo, y la curva experimental correspondiente al transmisor de
temperatura, en color verde o azul, utilizando los datos de la tabla 1 y 2.

a. Diga en términos comparativos ¿cuáles son sus conclusiones sobre los dispositivos estudiados?
¿Qué opina de la repetibilidad de estos dispositivos?
 Nro. DD-106
INSTRUMENTACIÓN DIGITAL
Página 5 / 10
Tema :
CALIBRACIÓN DE TRANSMISORES DE TEMPERATURA
Grupo
Departamento de Electricidad y Electrónica Lab. Nº

__________________________________________________________________________________
__________________________________________________________________________________
__________________________________________________________________________________
__________________________________________________________________________________
__________________________________________________________________________________

PROYECTO Fundamentos de medición

REALIZADO POR:
SEMESTRE GRUPO FECHA
LISTA DE MATERIALES
ITEM DESCRIPCION UNIDAD CANT.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
LISTA DE HERRAMIENTAS Y EQUIPOS
1
2
3
4
5
6
7
8
9
10
 Nro. DD-106
INSTRUMENTACIÓN DIGITAL
Página 6 / 10
Tema :
CALIBRACIÓN DE TRANSMISORES DE TEMPERATURA
Grupo
Departamento de Electricidad y Electrónica Lab. Nº

11
12
13
14
15

COSTO DE MATERIALES
PRECIO PRECIO
ITEM UNIDAD DESCRIPCION CANT. UNIT. S/. TOTAL S/.

10

TOTAL S/.
 Nro. DD-106
INSTRUMENTACIÓN DIGITAL
Página 7 / 10
Tema :
CALIBRACIÓN DE TRANSMISORES DE TEMPERATURA
Grupo
Departamento de Electricidad y Electrónica Lab. Nº

OBSERVACIONES Y CONCLUSIONES

____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________

____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________

____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________

____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________

____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________

____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________

____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________

____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________

____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________

____________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________

___________________________
FIN DEL DOCUMENTO
