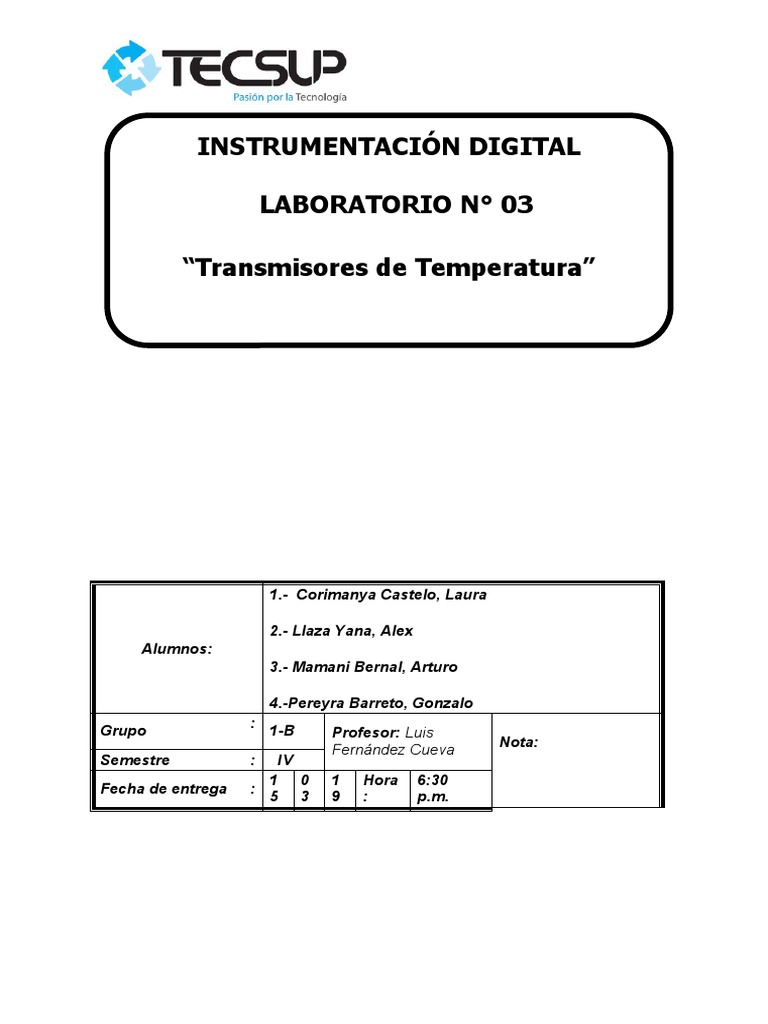

INSTRUMENTACIÓN DIGITAL

LABORATORIO N° 03

“Transmisores de Temperatura”

1.- Corimanya Castelo, Laura

2.- Llaza Yana, Alex

Alumnos:
3.- Mamani Bernal, Arturo

4.-Pereyra Barreto, Gonzalo

:
Grupo 1-B Profesor: Luis
Nota:
Fernández Cueva
Semestre : IV
1 0 1 Hora 6:30
Fecha de entrega :
5 3 9 : p.m.
 I.
Tema :

ANÁLISIS DE TRABAJO SEGURO (ATS)

FECHA
TAREA: DIA MES AÑO

LABORATORIO AMBIENTE:
EQUIPO DE
DOCENTE:

FIRMA
TRABAJO
TALLER SESIÓN N°

1. 4.

FIRMA
FIRMA
ALUMNOS
(Apellidos y 2. 5.

FIRMA
FIRMA
Nombres)

3. 6.

FIRMA
FIRMA

CARACTERÍSTICAS DE EQUIPOS Y HERRAMIENTAS:

Departamento de Electricidad y Electrónica

OTROS
PASOS DE LA TAREA RIESGOS MEDIDAS DE CONTROL
(ESPECIFICAR PARA
CADA PASO)
INSTRUMENTACIÓN DIGITAL

4
CALIBRACIÓN DE TRANSMISORES DE TEMPERATURA

10
Grupo
Lab. Nº

11

12
Nro. DD-106
Página 1 / 10
 Nro. DD-106
INSTRUMENTACIÓN DIGITAL
Página 2 / 10

Tema :
CALIBRACIÓN DE TRANSMISORES DE TEMPERATURA
Grupo
Departamento de Electricidad y Electrónica Lab. Nº

I. OBJETIVOS
1. Aplicar los conceptos de calibración de instrumentos
2. Calibrar transmisores de temperatura.
3. Configurar los parámetros de un calibrador
II. DESARROLLO

1. CALIBRACIÓN DE UN TRANSMISOR DE TEMPERATURA PARA TERMOPAR TIPO K (TX91)

Tenga en cuenta la siguiente conexión del transmisor:

a. Determine el rango de operación del transmisor de temperatura

SALIDA T (°C) T (°F)

4 Ma -17.8 °C 0 °F
20 Ma 93.3 °C 200 °F

b. Identifique el tipo de instrumento (loop powered – 2 wire). Evite cortocircuitos en la salida del
transmisor.
c. Ajuste el calibrador para generar una diferencia de potencial equivalente a la DDP generada
por un termopar tipo K a 0°F.
d. Regule el potenciómetro de múltiple vuelta del cero (ZERO) hasta obtener 4 mA en la salida.
Manipule con sumo cuidado este control. Girar con brusquedad el destornillador puede dañar
el dispositivo.
e. Ajuste el calibrador para generar una diferencia de potencial equivalente a la DDP generada
por un termopar tipo K a 200 °F.
f. Regule el potenciómetro de múltiple vuelta del rango (SPAN) hasta obtener 20 mA en la salida.
Tenga en cuenta las recomendaciones del punto “d”.
g. Repita los pasos “c” hasta “f”, hasta obtener un ajuste óptimo.
h. Pruebe el sistema y complete la siguiente tabla 1 y 2.
 Nro. DD-106
INSTRUMENTACIÓN DIGITAL
Página 3 / 10

Tema :
CALIBRACIÓN DE TRANSMISORES DE TEMPERATURA
Grupo
Departamento de Electricidad y Electrónica Lab. Nº

Tabla 1 Subida
PATRÓN INSTRUMENTO BAJO CALIBRACIÓN
Temperatura Corriente (mA) Temperatura °F
LECTURA
(medido) (medido) (calculado)
0% 0 4.01 0
25% 50 7.85 48.09
50% 100 11.83 97.93
75% 150 15.9 148.9
100% 200 19.98 200

Tabla 2 Bajada con calibración

PATRÓN SECUNDARIO INSTRUMENTO BAJO CALIBRACIÓN

Temperatura Corriente (mA) Temperatura °F

LECTURA
(medido) (medido) (calculado)
0% 200 19.97 200
25% 150 15.89 148.84
50% 100 11.83 97.93
75% 50 7.86 48.15
100% 0 4.02 0

GRÁFICO DE TEMPERATURAS CALCULADAS (HISTERESIS) TC TIPO K

250

200
200

148.84
148.9
TEMPERATURA

150

97.93
97.93
100

48.15
48.09
50

0
0
2 4 6 8 10 12 14 16 18 20 22

CORRIENTE

Temperatura °F (calculado subida) Temperatura °F (calculado bajada)

 Nro. DD-106
INSTRUMENTACIÓN DIGITAL
Página 4 / 10

Tema :
CALIBRACIÓN DE TRANSMISORES DE TEMPERATURA
Grupo
Departamento de Electricidad y Electrónica Lab. Nº

2. Calibración de un transmisor de temperatura para RTD Pt-100

Tenga en cuenta la siguiente conexión del transmisor:

a. Determine el rango de operación del transmisor de temperatura para RTD PT-100.

SALIDA T (°C) T (°F)

4 mA -17.8 0
20 mA 93.3 200
b. Identifique el tipo de instrumento (loop powered – 2 wire). Evite cortocircuitos en la salida del
transmisor.
c. Ajuste el calibrador para simular una resistencia equivalente a la de un RTD PT-100 a 0 °F.
d. Regule el potenciómetro de múltiple vuelta del cero (ZERO) hasta obtener 4 mA en la salida.
Manipule con sumo cuidado este control. Girar con brusquedad el destornillador puede dañar
el dispositivo.
e. Ajuste el calibrador para simular una resistencia equivalente a la de un RTD PT-100 a 200 °F.
f. Regule el potenciómetro de múltiple vuelta del rango (SPAN) hasta obtener 20 mA en la salida.
Tenga en cuenta las recomendaciones del punto “d”.
g. Repita los pasos “c” hasta “f”, hasta obtener un ajuste óptimo.
h. Pruebe el sistema y complete la siguiente tabla 1 y 2.

Tabla 1 Subida
PATRÓN INSTRUMENTO BAJO CALIBRACIÓN
Temperatura Corriente (mA) Temperatura °F
LECTURA
(medido) (medido) (calculado)
0% 0 4.03 0
25% 50 8.01 49.5
 Nro. DD-106
INSTRUMENTACIÓN DIGITAL
Página 5 / 10

Tema :
CALIBRACIÓN DE TRANSMISORES DE TEMPERATURA
Grupo
Departamento de Electricidad y Electrónica Lab. Nº

50% 100 12.05 99.75

75% 150 16.09 150
100% 200 20.11 200

Tabla 2 Bajada
PATRÓN SECUNDARIO INSTRUMENTO BAJO CALIBRACIÓN

Temperatura Corriente (mA) Temperatura °F

LECTURA
(medido) (medido) (calculado)
0% 200 20.02 200
25% 150 16.01 150
50% 100 11.99 99.87
75% 50 7.96 49.63
100% 0 3.98 0

GRÁFICO DE TEMPERATURAS CALCULADAS (HISTERESIS)

PT100
250

200
200
200

150
150
TEMPERATURA

150

99.87
99.75
100

49.63
49.5
50

00
0
2 4 6 8 10 12 14 16 18 20 22

CORRIENTE

Temperatura °F (calculado subida) Temperatura °F (calculado bajada)

a. ¿Diga en términos comparativos cuáles son sus conclusiones sobre los dispositivos
estudiados? ¿Qué opina de la repetibilidad de estos dispositivos?
El rango de temperatura en grados °C y °F es la misma tanto para termocupla y RTD al momento
de realizar las mediciones respectivas.
Otra conclusión es que al momento de medir la corriente tanto de subida como de bajada los
valores no varían bastante, solo unas centésimas.
 Nro. DD-106
INSTRUMENTACIÓN DIGITAL
Página 6 / 10

Tema :
CALIBRACIÓN DE TRANSMISORES DE TEMPERATURA
Grupo
Departamento de Electricidad y Electrónica Lab. Nº

PROYECTO Fundamentos de medición

REALIZADO POR: Laura Corimanya Castelo
SEMESTRE  4 GRUPO  1  FECHA 15  03 2019
LISTA DE MATERIALES
CANT
ITEM DESCRIPCION UNIDAD .
1 Calibrador Fluke 725    1  1
2 Multimetro Metra hit ONE PLUS  1  1
3 DC Power Supply    1  1
4 Transmisor TX 92 para termocupla RTD    1  1
5 Transmisor TX91 para termopar tipo K    1  1

COSTO DE MATERIALES
ITE PRECIO PRECIO
M UNIDAD DESCRIPCION CANT. UNIT. S/. TOTAL S/.
Calibrador Fluke 725
1
Fuente: https://www.amazon.com/Fluke-USA-
1  Multifunction-Process-Calibrator/dp/B01HAWYJZ2 1   S/.7913.97 S/.7913.97
Multimetro Metra hit ONE PLUS

2 Fuente: https://www.amazon.com/Gossen-
Metrawatt-M205A-Digital-
 1 Multimeter/dp/B0128DONR2  1 S/. 850.75 S/.850.75
DC Power Supply

Fuente:https://www.amazon.com/Dr-meter-voltage-
104-127V-Alligator-
Included/dp/B009622HC2/ref=sr_1_8?
3
hvadid=332243523252&hvdev=c&hvlocphy=9060923
&hvnetw=g&hvpos=1t3&hvqmt=b&hvrand=89862615
93072321666&hvtargid=kwd-
10587641&keywords=dc+power+supply&qid=155268
 1 8932&s=gateway&sr=8-8&tag=hydglogoo-20  1 S/. 646.28 S/.646.28
Transmisor TX 92 para termocupla RTD

Fuente: https://www.amazon.com/T-PRO-
4
Temperature-Transmitter-Various-
Specification/dp/B07559KJTN
 1  1 S/. 32.91 S/. 32.91
5  1 Transmisor TX91 para termopar tipo K  1 S/.247.31  S/.247.31
 Nro. DD-106
INSTRUMENTACIÓN DIGITAL
Página 7 / 10

Tema :
CALIBRACIÓN DE TRANSMISORES DE TEMPERATURA
Grupo
Departamento de Electricidad y Electrónica Lab. Nº

Fuente:https://www.ebay.com/itm/TX91-

TOTAL S/.
S/.9691.22

OBSERVACIONES Y CONCLUSIONES

OBSERVACIONES:
 Se observó que para poder acoplar el RTD de 3 hilos es necesario realizar un puente
entre las patas –M, -IN.
 Se observó que el valor de la histéresis en dispositivos para medir temperatura no
tiene mucha variación, esto se puede observar con el PT-100 (en el laboratorio
tomando los valores de temperatura ambiente)
 Se observó que al momento de aumentar la corriente para simular el cambio de
temperatura no se tuvo que esperar mucho tiempo para que se estabilizara.
 Se observó que para poder ver la histéresis del transmisor TX-92 para RTD fue
necesario utilizar el multímetro con 2 decimales.

CONCLUSIONES:

 Se concluye que para poder calibrar correctamente el transmisor es necesario utilizar la

entrada Z para calibrar el rango mínimo y la S para el rango máximo.
 Se logró aplicar correctamente los conceptos de lazo de corriente con configuración de
simulador de temperatura y las conexiones necesarias para poder calibrar correctamente el
transmisor.
 Se concluye que al calibrar el transmisor de temperatura TX 92 no se observó una variación en
la corriente que se medía tanto en subida como en bajada, es decir no había histéresis. Esto
se debe a que estamos usando un generador de temperatura, el cual arroja datos precisos.
 Se concluye que al momento de comparar los datos tanto de subida como de bajada estos en
sus respectivos gráficos presentaban una respuesta lineal.
 Se concluye que al momento de sobrepasar el rango en el que el transmisor ha sido calibrado,
los valores no son coherentes debido a que no se encuentran en el rango normalizado.
