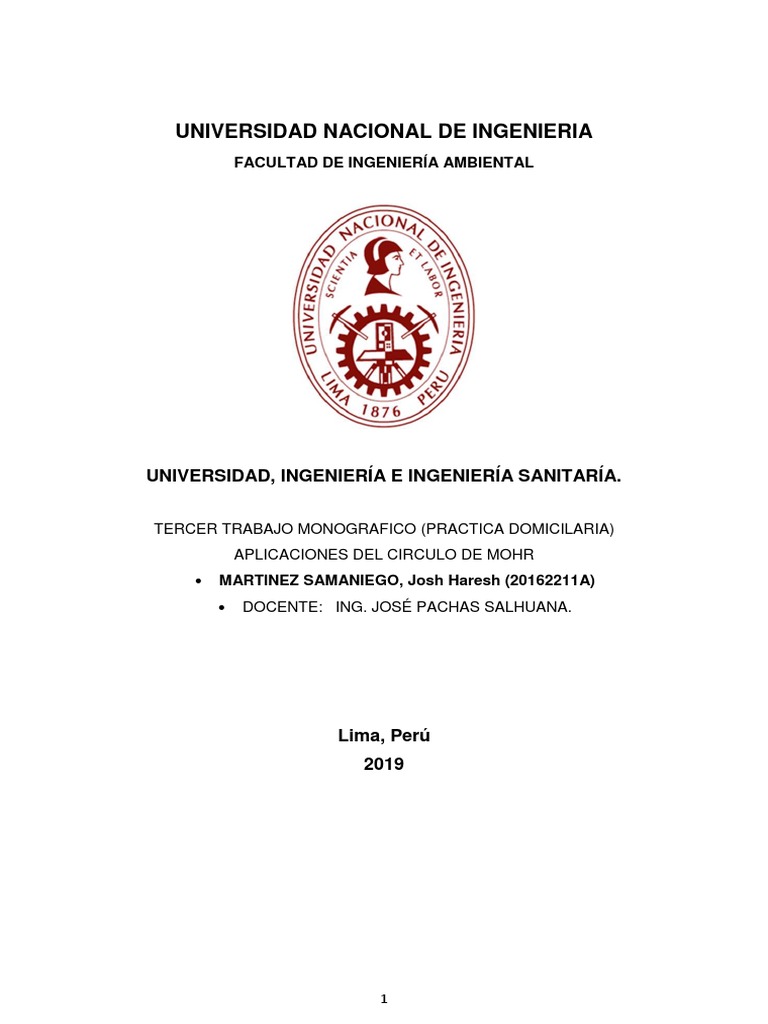

UNIVERSIDAD NACIONAL DE INGENIERIA

FACULTAD DE INGENIERÍA AMBIENTAL

UNIVERSIDAD, INGENIERÍA E INGENIERÍA SANITARÍA.

TERCER TRABAJO MONOGRAFICO (PRACTICA DOMICILARIA)

APLICACIONES DEL CIRCULO DE MOHR
 MARTINEZ SAMANIEGO, Josh Haresh (20162211A)
 DOCENTE: ING. JOSÉ PACHAS SALHUANA.

Lima, Perú
2019

1
 INDICE
I. INTRODUCCIÓN
II. MARCO TEORICO.
III. ANALISIS
IV. APLICACIONES.
V. CONCLUSIONES
VI. FUENTES DE INFORMACIÓN

2
 APLICACIÓN DEL CÍRCULO DE MOHR

MARCO TEORICO
El círculo de Mohr es una técnica usada en ingeniería para el cálculo de los momentos de
inercia, las deformaciones y los esfuerzos, inercia, deformaciones y esfuerzos, adaptando los
mismos a las características de un círculo (radio, centro, etc). También es posible el cálculo
del esfuerzo cortante máximo absoluto y la deformación máxima absoluta. Este método fue
desarrollado hacia 1882 por el ingeniero civil alemán Christian Otto Mohr (1835-1918)

ANALISIS

Supongamos el sólido de la figura sometido a un estado tensional plano (σz=τzx=τzy=0). Sea

P un punto elástico (Punto geométrico más un entorno material de forma paralelepipédica de
lados infinitesimales) de su interior. Su estado tensional vendrá definido por las tensiones σx,
σy y τxy tal como se representa en la figura.

3
El criterio de signos para estas tensiones que se adopta es el siguiente:

Tensiones normales: positivas si son de tracción y negativas si fueran de compresión.

4
Supongamos que deseáramos determinar las tensiones en una dirección cualquiera como la
definida en la figura mediante el ángulo θ:

Antes de continuar, conviene dejar claro que, los signos de las tensiones actuantes sobre el
plano considerado, son las siguientes:

- La tensión normal será positiva si es de tracción

- La tensión tangencial es positiva si desde el centro del punto elástico produjera un giro
en sentido horario, tal como se indica en la figura siguiente.

5
 Representacion de la grafica de las leyes de transformacion de esfuerzos

Son positivos los esfuerzos normales de tracción y son negativos los esfuerzos normales de
compresión. En las aplicaciones del círculo de Morh a la mecánica de suelos se empleara

El esfuerzo cortante (x=cara positiva, y = dirección negativa ) es positivo si tiende a producir

una rotación del elemento en sentido anti horario

6
 Para definir el signo del esfuerzo cortante solo bastan con fija del signo de 𝜏𝑥𝑦

Las componentes del vector tensión actuante σ ′ sobre el plano considerado, así como sus
componentes normal y tangencial, pueden calcularse como sigue

7
Las Ecuaciones (1) pueden ponerse como:

(2)

Operando se obtiene:

8
 UNIVERSIDAD NACIONAL DE INGENIERIA
Facultad de Ingeniería Ambiental

Que corresponde a la ecuación de una circunferencia centro:

Y radio

Respecto a unos ejes en los que en el de abcisas se llevaran los valores de σ y en el de

ordenadas los de τ. El plano así definido se denomina plano de Mohr y, la circunferencia
anterior se denomina círculo (no circunferencia) de Mohr.

Realizando la construcción gráfica anterior se observa que existe una correspondencia

biunívoca entre cada dirección y un punto del círculo de Mohr: a cada dirección que pasa por
las proximidades del punto P le corresponde un punto del círculo de Mohr cuya abcisa es la
componente normal del vector tensión que actúa sobre la dirección considerada y cuya
ordenada es la componente tangencial de dicho vector tensión.

9
 UNIVERSIDAD NACIONAL DE INGENIERIA
Facultad de Ingeniería Ambiental

Se podría demostrar que, para pasar del punto representativo de la dirección paralela al eje y
(tensiones actuantes: σx y τxy) al punto representativo de la dirección que forma un ángulo θ
en sentido antihorario con dicho eje, bastaría con girar el radio vector que une el centro del
círculo de Mohr con el punto representativo del eje y un ángulo doble del que en la realidad
forman las dos direcciones consideradas y en el mismo sentido, tal como se aprecia en la
figura:

10
 UNIVERSIDAD NACIONAL DE INGENIERIA
Facultad de Ingeniería Ambiental

Ecuaciones finales:

11
 UNIVERSIDAD NACIONAL DE INGENIERIA
Facultad de Ingeniería Ambiental

Ejemplos de aplicación del circulo de mohr a la mecanica de suelos :

En un punto sobre la superficie de un cilindro a presión, el material está sometido a tensiones

biaxiales  x  90Mpa y  y  20 Mpa , según se ve sobre el elemento de tensiones de la

figura 1-1a. Usar el circulo de Mhor para determinar las tensiones que actúan sobre un
elemento inclinado en un ángulo de   30º .Considerar solo las tensiones en el plano.

12
 UNIVERSIDAD NACIONAL DE INGENIERIA
Facultad de Ingeniería Ambiental

Figura 2-2

a) Elemento en tensión plana

b) Circulo de mhor correspondiente

Solución:

Construcción del círculo de Mhor. Comenzamos fijando los ejes para las tensiones normales
y tangenciales, con  x1 positivo hacia la derecha y  x y positivo hacia abajo, como se
1 1

muestra en al figura 2-2b. Luego situamos el centro C del circulo sobre el eje  x1 en el punto
en que la tensión es igual a la tensión normal promedio.

 x  y 90Mpa  20Mpa
 prom    55Mpa
2 2

El punto A, que representa las tensiones sobre la cara x del elemento (   0 ), tiene
coordenada:

 x1  90Mpa xy  0
1 1

De manera similar, las coordenadas dl punto B, que representan las tensiones sobre la cara y
( (  90º ) , son:

 x1  20Mpa xy  0
1 1

Ahora dibujamos el círculo a través del punto A y B con centro C y radio R igual a:

13
 UNIVERSIDAD NACIONAL DE INGENIERIA
Facultad de Ingeniería Ambiental

 x  y
2
 90Mpa  20Mpa 
2

R      xy 2     0  35Mpa
 2   2 

Tensiones sobre un elemento a   30º .Las tensiones que actúan sobre un plano orientado
según un ángulo   30º están dados por las coordenadas del punto D que se halla a un
ángulo 2  60º del punto A (Figura 2-2b).

Por inspección del círculo, vemos que las coordenadas del punto D son:

(Punto D)  x1   prom  R cos 60º

 55Mpa  (35Mpa )(cos 60º )  72.5Mpa

 x1 y1   Rsen 60º  (35Mpa )( sen60º )  30.3Mpa

De manera similar, podemos encontrar las tensiones representadas por el punto D’, que
corresponde a un ángulo   120º (o2  240º ) :

(Punto D’)  x1   prom  R cos 60º

 55Mpa  (35Mpa )(cos 60º )  37.5Mpa

 x1 y1  Rsen 60º  (35Mpa )( sen60º )  30.3Mpa

14
 UNIVERSIDAD NACIONAL DE INGENIERIA
Facultad de Ingeniería Ambiental

Figura 2-2 continuación

Las tensiones que actúan sobre un elemento orientado a un   30º

Estos resultados se presentan en la figura 2-2 sobre un croquis de un elemento orientado a un

ángulo   30º , con todas las tensiones en sus direcciones verdaderas.
Note que la suma de las tensiones normales sobre el elemento inclinado es igual a  x   y ,

o 110 Mpa.

Ejercicio 2:

Un elemento infinitesimal está sometido a los esfuerzo  x  y rxy , indicados en cada uno
de los ejercicios numéricos indicados a continuación:

15
 UNIVERSIDAD NACIONAL DE INGENIERIA
Facultad de Ingeniería Ambiental

Encontrar:

a) Los esfuerzos principales y su orientacion

b) Los esfuerzos cortantes maximos y su orientacion

COORDENADAS CIRCULO DE MORH

16
UNIVERSIDAD NACIONAL DE INGENIERIA
Facultad de Ingeniería Ambiental

a) Esfuerzos principales

b) Esfuerzos cortantes máximos

17
UNIVERSIDAD NACIONAL DE INGENIERIA
Facultad de Ingeniería Ambiental

18
 UNIVERSIDAD NACIONAL DE INGENIERIA
Facultad de Ingeniería Ambiental

Conclusiones:

La representación gráfica del circulo de Mhor es de gran utilidad porque permite

visualizar las relaciones entre las tensiones normales y tangenciales que actúan sobre varios
planos inclinados en un punto de un cuerpo sometido a tensiones; permite calcular tensione
principales, tangenciales máximas y las tensiones en planos inclinados.

BIBLIOGRAFÍA:

 file:///C:/Users/Usuario/Desktop/Ejercicios%20de%20Circulo%20de%20Moh
r.pdf

 http://ocw.uc3m.es/mecanica-de-medios-continuos-y-teoria-de-
estructuras/elasticidad-resistencia-de-materialesii/material-de-clase-
1/materiales-compuestos/anexoA.circulo.mohr.pdf

 http://www.aero.ing.unlp.edu.ar/catedras/archivos/Circulo%20de%20Mohr2.p
df

 http://www1.ceit.es/asignaturas/Materiales1/docu/tension%20plana.pdf

19
 UNIVERSIDAD NACIONAL DE INGENIERIA
Facultad de Ingeniería Ambiental

esfuerzo normal: Esfuerzo que es perpendicular al plano sobre el que se aplica la fuerza de tracción o
compresión, que es distribuido de manera uniforme por toda su superficie. También llamado esfuerzo axial.

VIII. FUENTES DE INFORMACIÓN

 Tchobanoglous G. Ingeniería Sanitaria - Redes de alcantarillado y bombeo de aguas

residuales. Editorial Labor, S.A. 1985. ISBN 84 335 6422 6
 Krick, Edward V., Introducción a la ingeniería y al diseño en la ingeniería, México, Limusa, 1973
[reimpresión 2008].
 Rüegg, Walter (1992): «Foreword. The University as a European Institution». En: A History of the
University in Europe. Vol. 1: Universities in the Middle Ages. Cambridge University Press. ISBN 0-
521-36105-2, pp. XIX–XX
 B. R. Mitchell (1992). International Historical Statistics, Europe 1750-1988.
