Esquema de conexiones WD501

Mostrar todos los perfiles

Válido para números de serie


Modelo: Lugar de producción Inicio de número de fabricación Parada de número de fabricación
L150G Volvo

Frenos

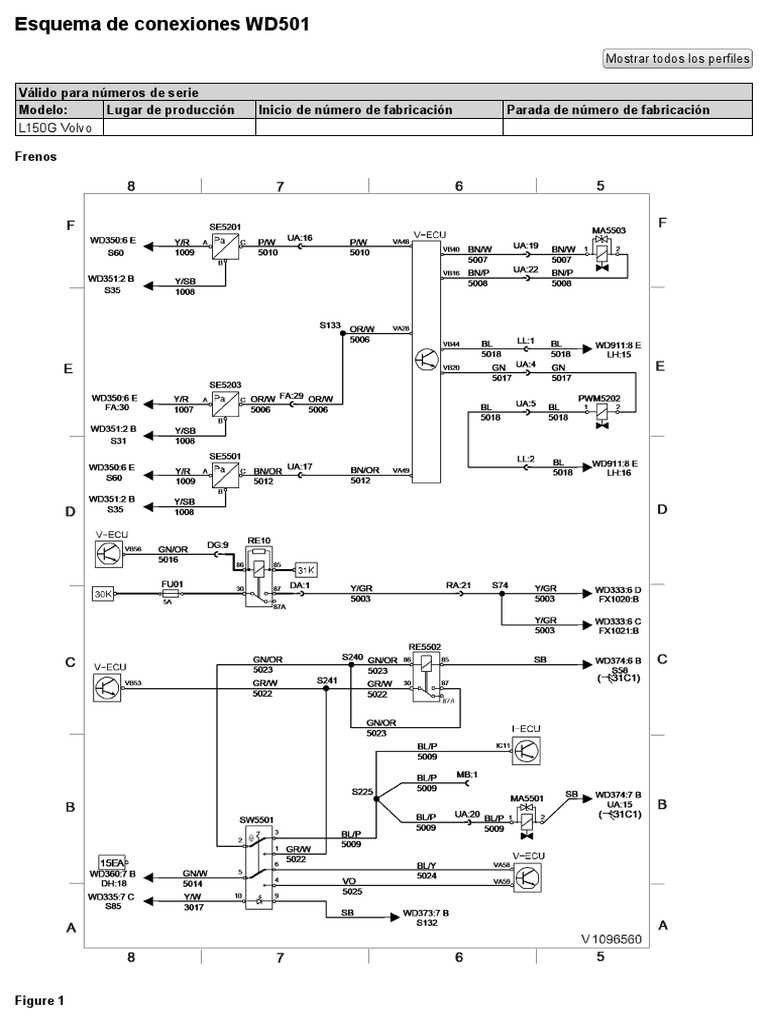

Figure 1

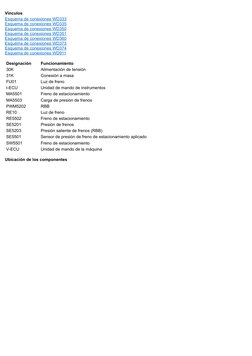

Vínculos
Esquema de conexiones WD333
Esquema de conexiones WD335
Esquema de conexiones WD350
Esquema de conexiones WD351
Esquema de conexiones WD360
Esquema de conexiones WD373
Esquema de conexiones WD374
Esquema de conexiones WD911

Designación Funcionamiento
30K Alimentación de tensión
31K Conexión a masa
FU01 Luz de freno
I-ECU Unidad de mando de instrumentos
MA5501 Freno de estacionamiento
MA5503 Carga de presión de frenos
PWM5202 RBB
RE10 Luz de freno
RE5502 Freno de estacionamiento
SE5201 Presión de frenos
SE5203 Presión saliente de frenos (RBB)
SE5501 Sensor de presión de freno de estacionamiento aplicado
SW5501 Freno de estacionamiento
V-ECU Unidad de mando de la máquina

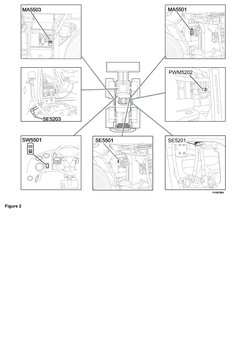

Ubicación de los componentes


Figure 2

Esquema de conexiones WD501 Mostrar todos los perfiles Válido para números de serie Modelo: Lugar de producción Inicio de núm
Vínculos Esquema de conexiones WD333 Esquema de conexiones WD335 Esquema de conexiones WD350 Esquema de conexiones WD351 Esqu
Figure 2
