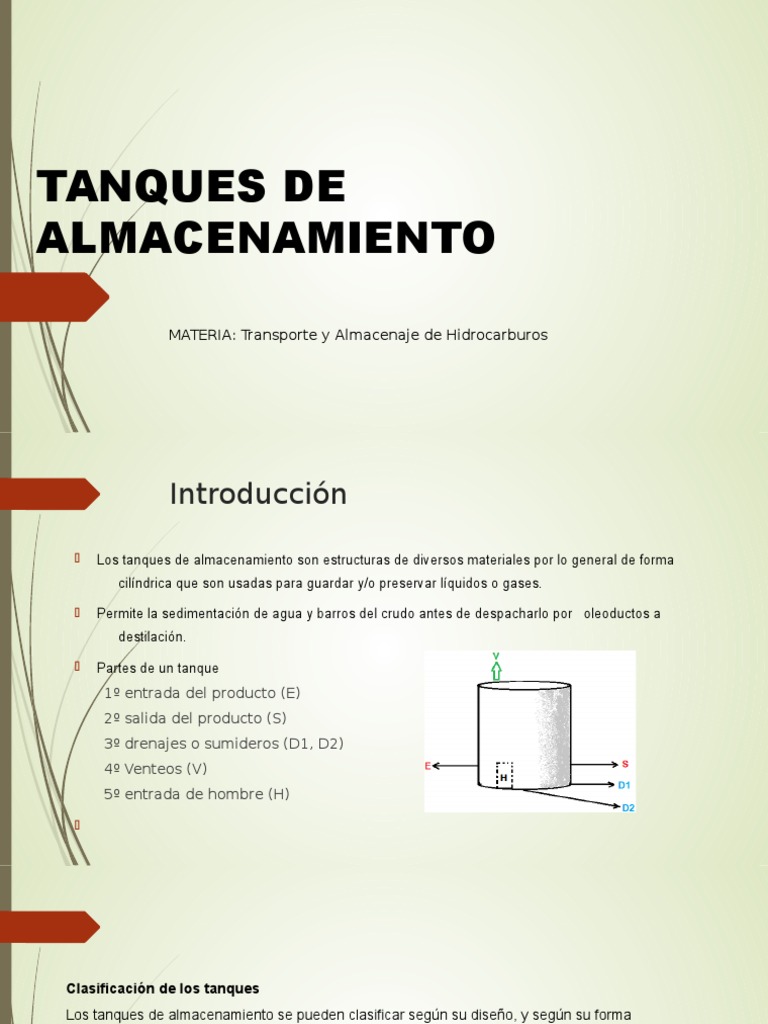

TANQUES DE

ALMACENAMIENTO

MATERIA: Transporte y Almacenaje de Hidrocarburos

 Introducción

 Los tanques de almacenamiento son estructuras de diversos materiales por lo general de forma
cilíndrica que son usadas para guardar y/o preservar líquidos o gases.

 Permite la sedimentación de agua y barros del crudo antes de despacharlo por oleoductos a
destilación.

 Partes de un tanque
1º entrada del producto (E)
2º salida del producto (S)
3º drenajes o sumideros (D1, D2)
4º Venteos (V)
5º entrada de hombre (H)


Clasificación de los tanques
Los tanques de almacenamiento se pueden clasificar según su diseño, y según su forma

Clasificación de los tanques según su diseño

se pueden clasificar en los tipos siguientes:
Según la presión de diseño:
 Tanques Atmosféricos para presiones de 0 a 0,5 psig
 Tanques atmosféricos para presiones de 0,5 a 15 psig.
 Tanques atmosféricos para presiones altas o mayores de 15 psig en adelante.
Tanques de almacenamiento atmosféricos
En los tanques de almacenamiento atmosféricos, los parámetros de funcionamiento y/o
variables de diseño son las siguientes:

 Composición y características del fluido que desea almacenar.

 Temperatura de almacenamiento.
 Presión de almacenamiento.
Estos se clasifican según el tipo de techo usado, en los tres tipos: de techo fijo, de techo flotante
externo y de techo flotante interno.
El tanque de almacenamiento atmosférico de techo fijo normalmente almacena crudos y
productos poco volátiles. Los tanques de techo flotante, externo e interno, se utilizan para
minimizar las mermas por evaporación.
Clasificación de los tanques según su forma
La clasificación de los tanques según sus formas, se asocia fundamentalmente con su forma geométrica,
pero en algunos casos también incluye las dimensiones del tanque. Basándose en estos criterios los
tanques se pueden clasificar de la manera siguiente:
Tanques cilíndricos verticales
Los tanques cilíndricos verticales se usan generalmente para el almacenaje de un producto o
materia prima. Ejemplos típicos de esos tanques son:

 Tanques de techo fijo

 Tanques de techo flotante
Externo e interno
 Tanques de Techo cónicos
 Tanques de Techo Cóncavos
Tanques cilíndricos con tapa cóncava
Son empleados para almacenar producto que tengan una presión de vapor relativamente alta, es
decir, a temperatura ambiente emiten vapores. Estos tanques son aptos para el almacenamiento de
condensados, gasolinas, GLP, etc
Se requieren condiciones de presión mayores a la atmosférica, son de forma cilíndrica vertical, con
fondo plano y techo abombado.
Tanques cilíndricos horizontales o cigarros
Los recipientes horizontales (cigarros) se utilizan para presiones mayores a las presiones
atmosféricas, y se emplean hasta un determinado volumen de capacidad. Para volúmenes
mayores se utilizan las esferas. Los casquetes de los cigarros son toriesféricos, semielípticos o
semiesféricos.
Con Casquete Toriesférico: son las de mayor aceptación en la industria,
debido a su bajo costo y a que soportan grandes presiones manométricas,
su característica principal es que el radio del abombado es aproximadamente
igual al diámetro.
Con casquete Semielipticos: son empleados cuando el espesor
calculado de una tapa toriesferica es relativamente alto, ya que las
tapas semielipticas soportan mayores presiones q las toriesfericas.
Con casquete semiesférico: utilizados exclusivamente para soportar presiones
críticas, como su nombre lo indica, su silueta describe una media circunferencia
perfecta, su costo es alto y no hay límite dimensional para su fabricación.

Dentro de la clasificación de los tanques cilíndricos horizontales para presiones

atmosféricas están los camiones.
Tanques esféricos
Un tanque esférico es utilizado para el almacenamiento de
aceites muy volátiles que desarrollan alta presión de vapor, se
usan principalmente para el almacenamiento de GLP.

Son recipientes construidos de láminas de acero y soldados

herméticamente para soportar presiones moderadas superiores a
2.1 [kg/cm2].
Almacenan gases como: gas natural, butano, propano,
isobutileno, hidrógeno, entre otros.
 IDENTIFICACIÓN DE TANQUES:
El color de los tanques podrá ser variado cuando por razones de seguridad nacional o paisajismo, se
requiera. En estos casos se deberá tener en cuenta que para productos livianos y medios los colores
tendrán que ser claros y para productos pesados oscuros.
FABRICACION Y ACCESORIOS:
Los tanques de almacenamiento están acompañados del siguiente equipo, especificando sus
rangos de operación:

Facilidades para el control de fuego

Tubos de medición.

Válvulas de cierre rápido en la entrada y descarga.

Indicadores de nivel

Válvulas de presión y vacío

Indicadores de presión y termómetros conexiones de tierras

 Todo tanque posee una placa de identificación que contiene los siguientes datos:


Presión de diseño (kg7cm2)

Capacidad (m3)

Materiales

Espesor de pared (mm)

Nombre o símbolo del fabricante; número de inventario
NORMAS APLICABLE QUE RIGE PARA CONSTRUCCIÓN DE TANQUES:

Las normas empleadas por la industria petrolera son originadas en el estándar de A.P.I,
utilizándose principalmente el código API 650para aquellos tanques nuevos y en el que se
cubren aspectos tales como materiales, diseño, proceso y pasos de fabricación, y pruebas,
mientras que el código API 653 se usa para la reconstrucción o modificación de tanques
anteriormente usados.

ASTM: American society for testing materials

API: American petroleum institute.

NFPA: national fire protection association.

STI: steel tank institute.

En nuestro país, comúnmente se diseña según normas API que hacen referencia a los
materiales fijados por normas ASTM.
Requerimientos de diversos estándares para tanques de fondo plano
Gracias por su atención
