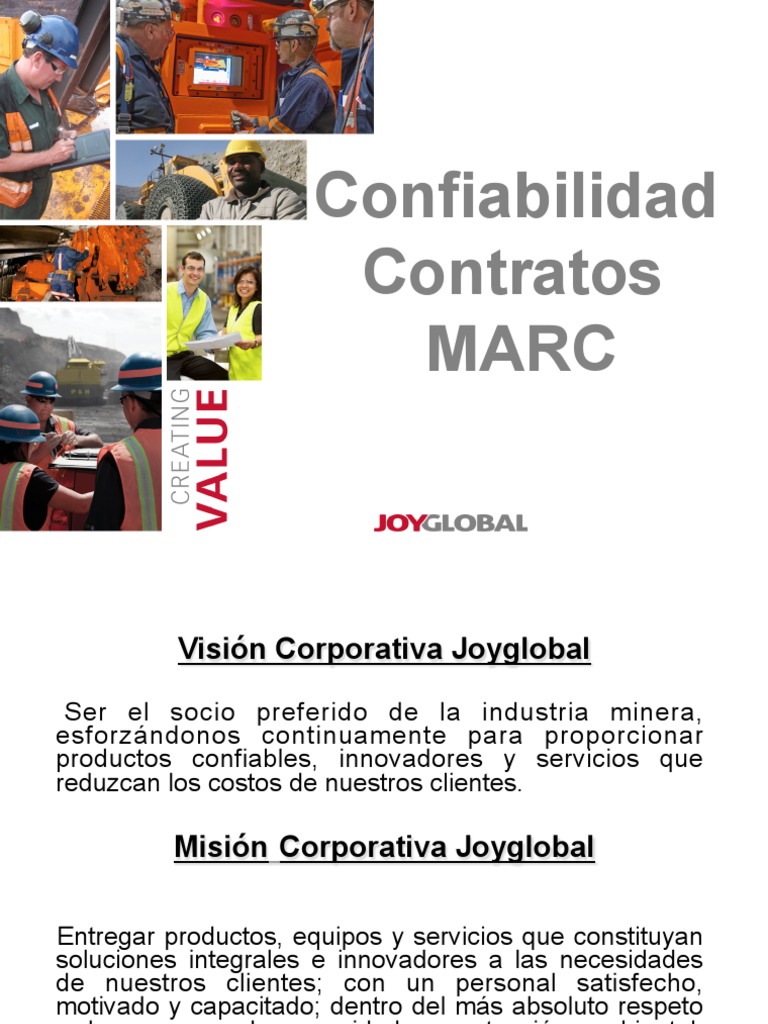

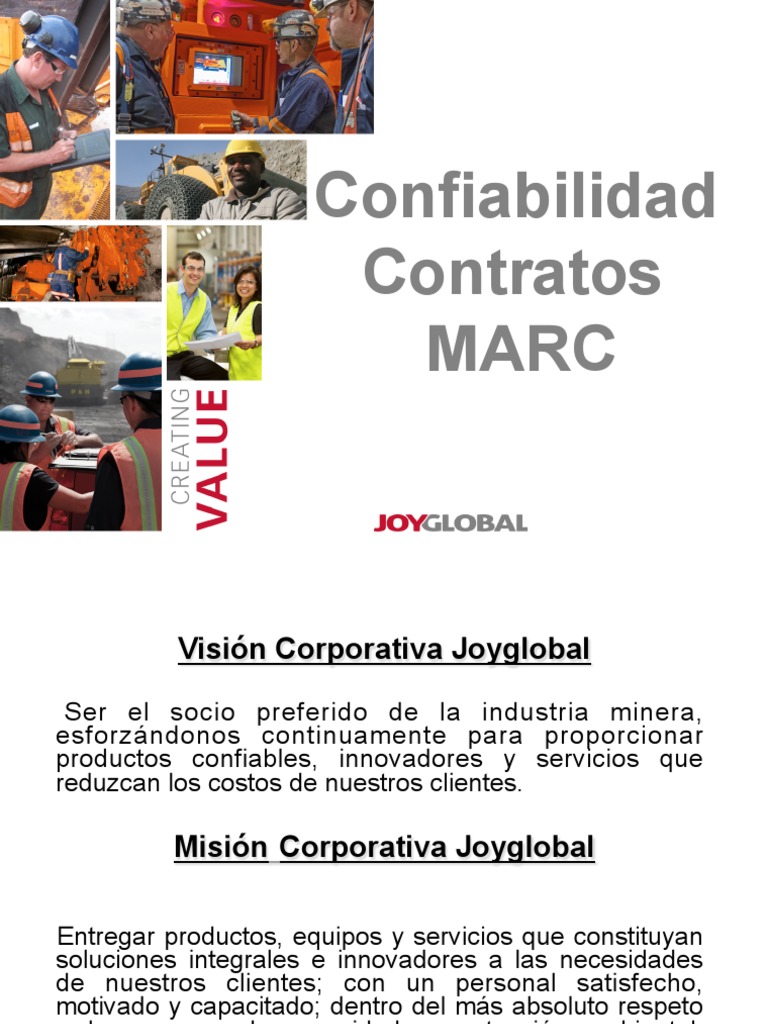

Confiabilidad Contratos Marc

Confiabilidad
Contratos
MARC
Visión Corporativa Joyglobal
Ser el socio preferido de la industria minera,

esforzándonos continuamente para proporcionar
productos confiables, innovadores y servicios que
reduzcan los costos de nuestros clientes.
Misión Corporativa Joyglobal
Entregar productos, equipos y servicios que constituyan

soluciones integrales e innovadores a las necesidades
de nuestros clientes; con un personal satisfecho,
motivado y capacitado; dentro del más absoluto respeto
a las normas de seguridad y protección ambiental,
asegurando un retorno atractivo a nuestros accionistas.
Business Unit
2 │17 diciembre 2013 │ Presentation Name Reliability Engineer
Visión de Ingeniería de Confiabilidad
Ser el Recurso Principal en Joyglobal para brindar

servicios de ingeniería de confiabilidad de alta
calidad. Respaldaremos la estrategia Life Cycle
Management de la empresa y Guiaremos a la
organización para cumplir o superar las expectativas en
continuo aumento del cliente a fin de lograr una mayor
Confiabilidad y Mantenibilidad de los productos.
Business Unit
Modelo de Mantenimiento
El modelo de Mantenimiento u.lizado por JoyGlobal se conoce como IPSECA. Consta
de 6 pasos que componen un ciclo de mantenimiento que incorpora al mejoramiento
con.nuo.
Parte clave del ciclo es el proceso de análisis, en el cual nos enfocaremos en esta
presentación.

Business Unit
4 │6 February 2013 │ Presentation Name
Disponibilidad
Imagen tomada Taller de Meridium Bs. As. 2012
Business Unit
│6 February 2013 │ Presentation Name
Proceso de Eliminación de Fallas - Confiabilidad
Business Unit
Qué es la Confiabilidad?
§  La confiabilidad es "La probabilidad de que un componente

realizará su(s) función(es) prevista(s) durante un intervalo
específico bajo condiciones estipuladas sin falla".
§  ¿Qué significa eso?
o  "probabilidad – grado de (in)certidumbre
o  "función prevista" – objetivo deseado
o  "intervalo específico" – en base a tiempo
o  "condiciones estipuladas" – ambiente asumido
o  "sin falla" – definición de falla especificada
§  "La confiabilidad es la calidad con el transcurso del tiempo".
Business Unit
Definiciones
§  Confiabilidad - Expresada como un porcentaje en cierto intervalo de tiempo
o  Representado como R(t)
o  p.ej. "La confiabilidad de nuestros dispositivos de almacenamiento de datos es
de 90% a 3400 horas." Significa que el 90% de todos nuestros dispositivos de
almacenamiento de datos seguirán funcionando después de 3400 horas, y se
expresa como: RDA(3400) = 0.9
§  Falla - "El evento o estado inoperable en el que un elemento o parte de un elemento
no funciona o no funcionaría según las especificaciones"
o  La definición varía dependiendo del análisis. Se debe tener cuidado al
establecer qué es y qué no es una falla.
§  Riesgo –La combinación de la probabilidad de una falla y su impacto o costo

o  Por ejemplo: si la falla del dispositivo de almacenamiento de datos anterior
provoca un costo total de $6000 (tiempo muerto, trabajo, piezas, etc.), el riesgo
asociado con esa parte en 3400 horas es (1-0.9)*($6000) = $600.
o  No siempre se determina o define matemáticamente.
o  Los riesgos relacionados con la seguridad también se llaman "peligros".
Business Unit
Definiciones
§  Modo de falla - "Una forma en que un sistema deja de cumplir su función".
o  Para esta clase, se dice que dos tipos de fallas del mismo componente
o sistema tienen diferentes modos de falla si el componente o sistema
tiene diferente confiabilidad para cada tipo de falla.
o  Por ejemplo: un transformador podría tener muchos modos de falla
diferentes, cada uno con comportamientos de confiabilidad separados:
§  Falla debido a la degradación del aislamiento
–  Modo de falla por desgaste, la probabilidad de falla aumenta
con el tiempo
§  Falla debida a voltaje excesivo
–  Modo de falla aleatorio, depende de factores externos
§  Falla debida a un defecto en un componente eléctrico
–  Modo de falla por mortalidad infantil, disminución del riesgo de
falla mientras aumenta el tiempo de operación
§  Etc.
Business Unit
Confiabilidad de parte vs confiabilidad de sistema
§  Existen dos tipos principales de análisis de confiabilidad:
o  Confiabilidad de partes - La confiabilidad de cualquier componente,

subconjunto o conjunto debido a un solo modo de falla.Tenga en cuenta
que, para esta definición, una "parte" puede ser un conjunto completo si hay
un solo modo de falla dominante.
o  Confiabilidad de sistema - La confiabilidad de cualquier componente,

subconjunto o conjunto tomando en cuenta todos los modos de falla. Tenga
en cuenta que, para esta definición, un solo componente puede ser un
"sistema" si tiene modos de falla múltiples.
§  Los sistemas están hechos de partes - lo que convierte en inválidas las
técnicas de confiabilidad de partes para los sistemas en general.
Business Unit
Curva p-f
Business Unit
Definiciones de Datos de Confiabilidad
§  ¿Qué datos se usan en un análisis de confiabilidad?
§  Tiempo para falla - Medida de uso de un componente o conjunto
o  t
o  Horas, días, toneladas, millas, ciclos, etc.
§  Nota: Cuando se analiza la confiabilidad, por lo general no se incluyen las
fallas relacionadas con la calidad (recibido con desperfectos)
§  Frecuencia de falla
o  El número total de fallas en una población dividido por el total de uso de
esa población
§  Por lo general se expresa como fallas por millón de horas
§  ASUME QUE LAS FALLAS SON ALEATORIAS - TENGA CUIDADO
§  No predice adecuadamente los modos de falla por desgaste o mortalidad
infantil.
Business Unit
Covariantes
§  Algunas veces se sabe que ciertos factores afectan la vida útil del
conjunto o el componente
o  Cualitativas
§  Mineral extraído
§  Mina
o  Cuantitativas
§  Máxima temperatura ambiente
§  Carga promedio de la pala
o  Éstas se conocen como covariantes (entre otras cosas)
§  Se puede eliminar su influencia en los resultados al
–  Filtrar qué datos se usan en el análisis
–  Diseño de Experimentos (ANOVA)
–  Técnicas estadísticas
§  Técnicas DoE (Diseño de experimentos) y Estadísticas no se
cubren en este curso
Business Unit
Cómo se realiza un análisis de Confiabilidad?
§  14
Ecuaciones distribución
§  Funciones de distribución
o  Función densidad de la probabilidad (pdf) - f(t)
o  Función probabilidad acumulativa (cdf) – F(t)
o  Función confiabilidad - R(t)
o  Función riesgo - h(t)
§  Distribuciones diferentes tienen ecuaciones de función diferentes

o  Normal
o  Exponencial
o  Weibull
o  Lognormal
Business Unit
Funciones comunes densidad de la probabilidad
Distribución de Función densidad de la Variante, rango,

la probabilidad probabilidad, f(t) t
Exponencial
(2 parámetros)
Lognormal
Business Unit Fundamentos del Análisis de 17-12-13

Función Riesgo (Tasa de Falla)
§  Suponiendo que un evento no ha ocurrido antes del tiempo t, la función

riesgo es la probabilidad, h(t), de que el evento ocurrirá en el siguiente
instante.
§  Esto muestra cómo el riesgo de falla cambia con respecto al tiempo
Mortalidad infantil Vida útil Desgaste

(h(t) decreciendo) (h(t) constante) (h(t) en aumento)
Defectos f (tde
) f (t )
h (t ) =
fabricación
=
R(t ) 1 − F (t )
Puede demostrarse que Fallas por esfuerzo
externo
f (t ) f (t )
h(t ) = = Fallas por
R(t ) 1 − F (t ) desgaste
Tiempo
Posible tiempo de fallas por Inicio del tiempo de
defectos desgaste

Distribución Weibull
§  Esta es la distribución que se más utiliza para la vida útil de las partes
o  Hay dos (algunas veces tres) parámetros
§  β es el parámetro de forma
§  η es el parámetro de escala
–  también llamado la vida útil característica
–  Da el tiempo en el que el 63.2% de una población de partes
habrá fallado.
β
⎛ t ⎞
−⎜⎜ ⎟⎟
⎝ η ⎠
F (t ) = 1 − e
β
⎛ η ⎞
−⎜⎜ ⎟⎟
F (η ) = 1 − e ⎝ η ⎠
= 1 − e −1 = 0.632
–  observe que las diapositivas copiadas utilizan θ en lugar de η

§  γ es el parámetro de ubicación (si se utiliza)

Ventajas de la distribución Weibull
§  18
§  Esta distribución es muy versátil
o  Cuando β = 1, ésta es la distribución exponencial con λ = 1/η
o  Cuando β = 3.44, ésta es aproximadamente la distribución normal
§  Esta distribución puede dar buenos resultados con tamaños de muestra
muy pequeños, (tan pequeños como 3 o 4 fallas)
§  Existe una técnica gráfica sencilla para graficar los datos y determinar
los parámetros
§  El valor de β indica el tipo de modo de falla que se tiene
o  Si β < 1, ese modo de falla es un modo de mortalidad infantil
o  Si β = 1, es modo de falla de fallas aleatorias puras
o  Si β > 1, ese modo de falla es un modo de desgaste
§  Asimismo, η puede indicar información útil
o  Si β = 1, η = MTTF (observe que η siempre es la vida útil B63.2)
Fundamentos del 17-12-13

Business Unit
│6 February 2013 │ Presentation Name Análisis de Confiabilidad
Gráficas Weibull
§  19
§  Una gráfica Weibull es una gráfica pseudo-logarítmica de la cdf de una
parte.
•  El eje X es la vida útil de Gráfica Weibull para el Motor K1690
la parte.
•  El eje Y es la
Inconfiabilidad de la parte,
F(t).
•  La pendiente de la línea
es β.
•  Mientras más
horizontal, significa
más fallas al principio
Probabilidad Acumulativa
de la vida útil
• Mientras más
vertical, significa más
fallas al final de la
vida útil
•  La línea intersecta 63.2%
en η horas.
•  La vida útil B10
representa las horas donde
la línea intersecta el 10%. (horas)
Fundamentos del 17-12-13

Business Unit
│6 February 2013 │ Presentation Name Análisis de Confiabilidad
En qué podemos aplicar el análisis de Weibull?
§  La aplicación más común del análisis de Weibull es la
determinación de políticas de mantenimiento.
§  Otra aplicación muy importante es el análisis de partes de respaldo
o “spare parts análisis”.
Business Unit
Optimización del intervalo de reemplazo
§  Si se conocen los parámetros de la distribución Weibull, podemos determinar

el intervalo óptimo de reemplazo planeado del componente (PCR) para esa
parte.
Efectos de usar un PCR para una
parte: Histogram for different PCR Intervals
Histograma para diferentes intervalos de PCR

•  El MTF disminuye para la parte, RTF
puesto que las partes que
pudieran haber tenido largas
vidas útiles se reemplazan antes
PCR 20K
•  Sin embargo, normalmente el

costo de reemplazar una parte
es más barato cuando se hace
durante una parada planificada
•  Por lo tanto, aún si se utilizan

más partes, puede ser más barato PCR 15K
cambiarlas antes de que fallen si 0 5000 10000 15000 20000 25000 30000 35000
la diferencia entre el costo de Motor Life
Vida útil del motor
reemplazo planificado y no
planificado es grande

Requisitos del intervalo óptimo del PCR
§  Un PCR no traerá ningún beneficio a menos que se cumplan las
siguientes condiciones:
o  β > 1
§  Sólo vale la pena reemplazar una parte si el riesgo de falla se incrementa
o  El costo de reemplazar la parte durante una parada planificada es
(significativamente) menor que el costo de reemplazar la parte durante
una parada NO planificada
o  El ahorro generalmente proviene de no tener ciertos retrasos logísticos
(la parte y el personal están listos y esperando a que se detenga la
máquina). Por lo tanto, el mayor componente del ahorro normalmente
proviene de tener menor costo de mantenimiento y de oportunidades
perdidas debido a una parada mas corta.

Intervalo óptimo del PCR
§  Datos necesarios
o  Parámetros de la distribución Weibull
o  El costo no planificado del reemplazo de una parte, U
o  El costo planificado del reemplazo de una parte, P
§  El objetivo es determinar el intervalo de reemplazo, t, con el menor costo
por unidad de tiempo, C(t), que se calcula usando la siguiente ecuación:
C (t ) =
( β
) (
P e −(t η ) + U 1 − e −(t η )
t
β
)
−( x η )β
∫e
0
∂x
§  El primer término en el numerador es el costo planificado multiplicado por la

fracción que sobrevive hasta el tiempo t.
§  El segundo término en el numerador es el costo no planificado multiplicado
por la fracción que falla antes del tiempo t.
§  El denominador es el MTTF de las partes que fallaron únicamente para el
tiempo t.
Business Unit
Fundamentos del Análisis de
Beneficios del Análisis de Confiabilidad
Existe muchas preguntas que se pueden responder

mediante un análisis de confiabilidad, en esta
oportunidad nos centraremos en solo 2:
Diseño:
¿Cual es el costo por mantenimiento del ciclo de vida para
una máquina?
Servicio:
¿Qué cantidad de repuestos se necesitan tener en stock
de bodega para dar servicio a una flota determinada de
equipos durante una cantidad de tiempo determinada
(Duración de los Contratos)?
Business Unit
Etapas del Análisis de Partes
Ø  Paso 1: Ingreso de datos al sistema.
Ø  Paso 2: Distribución Weibull.
Ø  Paso 3: Análisis de partes.
Ø  Paso 4: Conclusiones.

Business Unit
Ingreso de
datos al
sistema.
Business Unit
Reseña
El primer paso consiste en limpiar, ordenar los datos y

categorizar los componentes de acuerdo a:
Ø Número de Parte.
Ø Número de Serie del Componente y del Equipo del que
provienen.(Pala Eléctrica – Cargador Frontal – Perforadora –
Camiones)
Los datos a utilizar son todos, tanto los de Cambio Programado

como los por Fallas, mas adelante se restringen y censuran de
acuerdo a los datos entregados.

Business Unit
1.  Ir a la parte superior de la Página Principal y hacer clic en
new (nuevo).
Business Unit
2.  Se desplegará un cuadro que dice Select Family con varias
opciones; generalmente los análisis se realizan con un
componente a lo que uno va a ingresar, generalmente es
Part:
Business Unit
3.  Al seleccionar part en Select Family se aparecerá una nueva
pantalla con el nombre de Record Manager con 3 viñetas
Description, Historical Data y Failure Data; en cada una de
ellas debemos poner la información solicitada:
Business Unit
4.  En la primera viñeta de Description, se llenan los siguientes
campos.
Número de Parte.

Número de Serie del Equipo.
Número Serie Correla5vo.(NO)
Descripción del Componente.
Ubicación Técnica.
Sistema.
Detalle ubicación especíﬁca.
Número de Serie del Componente.
Fabricante.

Business Unit
5.  En la segunda viñeta de Historical Data, se llenan los
siguientes campos.
Fecha de Instalación.

Horómetro del Equipo al instalar el Componente.
Horómetro del Componente al re5ro.
Si el Componente se ha Reparado, se clickea.
Fecha del Úl5mo Cambio.
Nombre del Usuario que está Trabajando con la Data.
Validación, siempre se debe Clickear.
Es el Horómetro del Componente al momento del Re5ro.

Fecha de Validación, Fecha del día en Curso.
Nombre del Usuario que está Trabajando con la Data.
Comentarios.
Business Unit
6.  En la segunda viñeta de Failure Data, se llenan los
siguientes campos.
Componente Cambiado por Programación/Falla, siempre clickear.

Fecha de el Cambio.
Horómetro del Equipo al re5rar el Componente.
Si ha Sido Reparado o No.

Si el Cambio fue Programado.
Si fue Censurado.
Si fue Falla, Grado de Pérdida de su Funcionamiento.
Causa de la Falla.
Efectos de la Falla.
Bad Actor que produjo la Falla.
Modo de Falla o PCR.
Método de Detección Para el Cambio.
Tipo de Ac5vidad de Mantenimiento Realizada.
Can5dad de Tiempo con el Equipo Fuera de Servicio.
Costo Total de la Falla.
Variación del Interés o IPC.
Business Unit
Distribución
de Weibull.
Business Unit
1.  Se debe seleccionar Reliability Distribu5on.
Business Unit
2. Clickear New Analysis.
Business Unit
3. Clickear Next.
Business Unit
4. Clickear Query Based; Data will be loaded using an exis5ng Query
and Next.
Business Unit
5. En esta pantalla se debe seleccionar Browse y seleccionar la base
de datos o query; abajo indica los campos disponibles.
Business Unit
6. En esta pantalla se debe seleccionar Failure data contains 5me to
failure.
Business Unit
7. En esta pantalla se debe seleccionar Ihave failures with
replacement (as good as new).
Business Unit
8.  En esta pantalla se debe seleccionar:

Ø  Asset ID: Part Number.
Ø  Time To Failure: Hours at Valida5on.
Ø  Time Units: Hours.
Y clickear Next.
Business Unit
9. En esta pantalla se debe seleccionar:

Down5me Field: En Blanco.
Time Units: Hours.
Y clikear Finish:
Business Unit
10. El soYware aplica distribución de Weibull, determinando MTBF
promedio (TBO), Beta y Eta.
Business Unit
También tenemos la opción de seleccionar los gráﬁcos individuales de:

Probability:
Business Unit
Failure Rate:
Business Unit
PDF: FUNCIÓN DISTRIBUCIÓN PROBABILIDAD.
Business Unit
CDF: FUNCIÓN DISTRIBUCIÓN ACUMULATIVA.
Business Unit
Análisis de
Partes.
Business Unit
1.  Se debe seleccionar Spare Analisys.
Business Unit
2. Completar los campos correspondientes.
Business Unit
Business Unit
Business Unit
Conclusiones.
Business Unit
1. Spare Level.
Business Unit
2. Down5me.
Business Unit
3. Spare Usage.
Business Unit
4. Sensi5vity.
Business Unit
5. Op5mal Holding.
Business Unit
5. Op5mal Holding.
Business Unit
Ventaja de
Meridium.
Business Unit
C
Ahorro de tiempo
de un 86%
Business Unit

Confiabilidad Contratos Marc

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Confiabilidad Contratos Marc

Cargado por

Copyright:

Formatos disponibles

Confiabilidad

Ser el socio preferido de la industria minera,

Misión Corporativa Joyglobal

Entregar productos, equipos y servicios que constituyan

Ser el Recurso Principal en Joyglobal para brindar

Imagen tomada Taller de Meridium Bs. As. 2012

§ La confiabilidad es "La probabilidad de que un componente

§ Riesgo –La combinación de la probabilidad de una falla y su impacto o costo

o Confiabilidad de partes - La confiabilidad de cualquier componente,

o Confiabilidad de sistema - La confiabilidad de cualquier componente,

§ Distribuciones diferentes tienen ecuaciones de función diferentes

Distribución de Función densidad de la Variante, rango,

Business Unit Fundamentos del Análisis de 17-12-13

§ Suponiendo que un evento no ha ocurrido antes del tiempo t, la función

Mortalidad infantil Vida útil Desgaste

Business Unit Fundamentos del Análisis de 17-12-13

– observe que las diapositivas copiadas utilizan θ en lugar de η

Business Unit Fundamentos del Análisis de 17-12-13

Fundamentos del 17-12-13

Fundamentos del 17-12-13

§ Si se conocen los parámetros de la distribución Weibull, podemos determinar

Histograma para diferentes intervalos de PCR

• Sin embargo, normalmente el

• Por lo tanto, aún si se utilizan

Business Unit Fundamentos del Análisis de 17-12-13

Business Unit Fundamentos del Análisis de 17-12-13

§ El primer término en el numerador es el costo planificado multiplicado por la

Existe muchas preguntas que se pueden responder

Ø Paso 1: Ingreso de datos al sistema.

Ø Paso 2: Distribución Weibull.

Ø Paso 3: Análisis de partes.

Ø Paso 4: Conclusiones.

El primer paso consiste en limpiar, ordenar los datos y

Los datos a utilizar son todos, tanto los de Cambio Programado

Número de Parte.

Fecha de Instalación.

Es el Horómetro del Componente al momento del Re5ro.

Componente Cambiado por Programación/Falla, siempre clickear.

Si ha Sido Reparado o No.

También podría gustarte

§  La confiabilidad es "La probabilidad de que un componente

§  Riesgo –La combinación de la probabilidad de una falla y su impacto o costo

o  Confiabilidad de partes - La confiabilidad de cualquier componente,

o  Confiabilidad de sistema - La confiabilidad de cualquier componente,

§  Distribuciones diferentes tienen ecuaciones de función diferentes

§  Suponiendo que un evento no ha ocurrido antes del tiempo t, la función

–  observe que las diapositivas copiadas utilizan θ en lugar de η

§  Si se conocen los parámetros de la distribución Weibull, podemos determinar

•  Sin embargo, normalmente el

•  Por lo tanto, aún si se utilizan

§  El primer término en el numerador es el costo planificado multiplicado por la

Ø  Paso 1: Ingreso de datos al sistema.

Ø  Paso 2: Distribución Weibull.

Ø  Paso 3: Análisis de partes.

Ø  Paso 4: Conclusiones.
