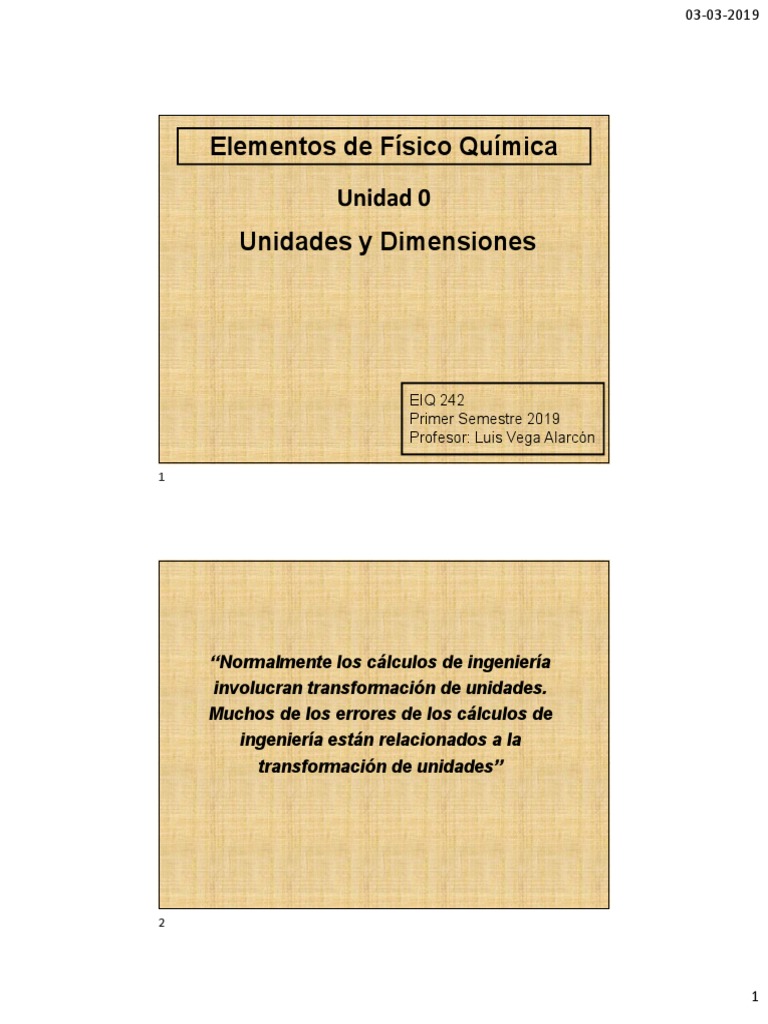

03-03-2019
Elementos de Físico Química
Unidad 0
Unidades y Dimensiones
EIQ 242
Primer Semestre 2019
Profesor: Luis Vega Alarcón
“Normalmente los cálculos de ingeniería
involucran transformación de unidades.
Muchos de los errores de los cálculos de
ingeniería están relacionados a la
transformación de unidades”
1
03-03-2019
Unidades y Dimensiones
Una cantidad, medida o contada, posee un valor numérico y
una unidad.
3.5 pie 8.8 lbm 40 s
Una dimensión es una propiedad que puede medirse, tal como
la longitud, la masa, el tiempo, la temperatura o derivaciones de
estas propiedades, como la velocidad, volumen, densidad,....
Dimensión Fundamental Unidad
Longitud m
Masa kg
Tiempo s
Temperatura K
Intensidad de Corriente A
Intensidad luminosa cd
Cantidad de sustancia mol 3
Las unidades medibles son valores específicos de dimensiones
que se han definido por convención, costumbre o ley, tales
como los centímetros para la longitud, los gramos para la masa,
los segundos para el tiempo, o los grados Celsius para la
temperatura, etc..
Unidades Básicas:
Sistema de Unidades S.I. c.g.s Ingles
Longitud metro centímetro pie
Masa kilogramo gramo libra
Moles mol mol lb-mol
Tiempo segundo segundo segundo
Temperatura Kelvin Kelvin Rankine
2
03-03-2019
Unidades Múltiplos. Son aquellas que son un múltiplo o
fracción de las unidades básicas (Ej: Segundo, minuto, hora ).
tera (T) = 1012 centi (c) = 10-2
giga (G) = 109 mili (m) = 10-3
mega (M) = 106 micro (µ) = 10-6
kilo (k) = 103 nano (n) = 10-9
Unidades Derivadas. Son aquellas que son producto o división
de las unidades básicas (Ej: Volumen en m3, velocidad en m/s).
Caen dentro de esta clasificación las unidades definidas tales
como: Newton (kg·m/s2), Joule (N·m), Pascal (N/m2), Watt (J/s),
libra fuerza (32.174 lbm·pie/s2)
Cantidad Valores equivalentes
Masa 1 [kg] = 1000[g]
1 [lbm] = 0.453593 [kg]
Longitud 1 [m] = 100 [cm] = 1000 [mm]
1 [pie] = 12 [pulg] = 0.3048 [m]
3 6 3 6
Volumen 1 [m ] = 1000 [lt] = 10 [cm ] = 10 [ml]
Fuerza 1 [lbf ] = 4.4482 [N]
Presión 1 [atm] = 760 [mm Hg] = 10.333 [m H2O]
= 14.696 [psi] = 1.01325 [bar]
5
= 1.01325 · 10 [Pa]
3
03-03-2019
Conversión de Unidades
Ejemplo. Convertir 921 [kg/m3] a [lbm/pie3].
kg
921 3
1lbm
0.3048 3 m3 lb
57.50 m3
m 0.4536kg
1 pie 3
pie
Cantidades Unitarias
¿200 ppm a que
porcentaje en peso
corresponde?
4
03-03-2019
Homogeneidad Dimensional
Toda ecuación válida debe ser dimensionalmente
homogénea: es decir, todos los términos aditivos a ambos
lados de la ecuación deben tener las mismas unidades
Ejemplo:
m m m
v v 0 g 2 ts
s s s
Los exponentes, las funciones trascendentes y sus argumentos
deben ser adimensionales.
Ejemplo:
103 tiene sentido, no así 10 (3 segundos)
cos(30) tiene sentido, no así cos(30°C)
Cantidad Adimensional
Es un número puro o una combinación multiplicativa de
variables cuya resultante no tenga unidades, tal como el
numero de Reynold.
Dv
Re
o el numero de Prandtl:
Cp
PR
k
10
5
03-03-2019
Problemas Resueltos
Problema Nº1 (Nº10 Cap2). El fern se define como la unidad de
fuerza requerida para acelerar la unidad de masa, llamada el
bung, con la aceleración gravitacional de la luna, la cual equivale
a 1/6 de la aceleración gravitacional normal de la tierra en m/s2.
a) ¿Cuánto vale gc en este sistema? (Expresar tanto su valor
numérico como sus unidades).
b) ¿Cuál es el peso en fern de un objeto de 3 bung sobre la
superficie lunar?
11
a) ma ma
F gc
gc F
m
9.8066 2
1bung s
6 bung m
gc 1.634
1fern fern s 2
b)
m
9.8066 2
3bung s
Peso en m g 6
3fern
la luna g c bung m
1.634
fern s 2
12
12
6
03-03-2019
Problemas Resueltos en Clases
Problema N°1 (2.28 F3*). Cierta concentración C (mol/lt) varía
con el tiempo (min) según la ecuación:
C 3.00 e 2.00t
¿Cuáles son las unidades de 3.00 y 2.00
13
Problema N°2 (2.25 F3*). Un cristal iniciador de diámetro D (mm)
se coloca en una solución de sal disuelta y se observa la
nucleación de nuevos cristales a velocidad constante r
(cristales/min). Los experimentos con cristales iniciadores de
diferente tamaño indican que la velocidad de nucleación varía,
según el diámetro de éstos, como sigue:
cristales
r 200 D 10 D2 (D en mm)
min
a) ¿Cuales son las unidades de las constante 200 y 10?
b) Derive una formula para r (cristales/s) en términos de D
(pulgadas).
14
7
03-03-2019
Problemas Propuestos
15
Problema N°1 (2.26 F3). La densidad de un fluido se obtiene
mediante la siguiente ecuación empírica.
70.5 exp 8.27 10 7 P
Donde ρ es la densidad en (lbm/pie3) y P es la presión en
(lbf/pulg2).
Derive una formula para ρ en (g/cm3) en función de P en (N/m2).
16
8
03-03-2019
Problema N°2. El flujo másico a través de un nozzle es una
función de la presión y temperatura del gas. Para una presión P
y temperatura T dadas, el flujo másico a través del nozzle esta
dada por:
P
m 0.0549
T 0 .5
Donde: m esta dado en lb/min, P esta en psia y T esta en ºR.
(a) Determine cuales son las unidades de la constante 0.0549.
(b) Cual es el valor de la nueva constante, si las variables de la
ecuación son sustituidas con unidades SI y m es calculada en
unidades SI.
17
17
Problema Nº3 (Nº16 Cap2) El número de Reynold es una
cantidad adimensional que aparece con frecuencia en el análisis
del flujo de fluidos. Para el flujo en tuberías, se define como
DV/ , donde D es el diámetro de la tubería, V es la velocidad
del fluido, es la densidad del fluido y es la viscosidad del
fluido. Para un sistema en particular, D=4.0 cm, V=10.0 pie/s,
=0.700 g/cm3 y =0.18 centipoise. Calcular el número de
Reynold.
Dato: 1 centipoise = 6.72 · 10-4 lbm/pie · s.
18
9
03-03-2019
Problema Nº4. Se ha observado que el volumen de un cultivo
microbiano crece según la expresión:
V cm 3 e t s
a) Calcular la expresión para V[pulg3] en términos de t[h].
b) Como usted sabe, toda ecuación válida debe ser
dimensionalmente homogénea; es decir, todos los términos
aditivos a ambos lados de la ecuación deben tener las
mismas unidades. Y las funciones exponenciales como sus
argumentos deben ser adimensionales. La ecuación dada
parecería violar estas reglas. Como explica que la ecuación
dada esta correctamente planteada.
19
Problema Nº5. Una ecuación empírica para calcular el
coeficiente de transferencia de calor interior, hi, para flujo
turbulento de un líquido en una cañería, esta dada por:
0.023 G0.8 K 0.67 Cp0.33
hi
D0.2 0.47
Donde:
hi = coeficiente de transferencia de calor, Btu/(hr)(pie)2(ºF)
G = flujo másico de líquido, lbm/(hr)(pie)2
K = conductividad térmica del líquido, Btu/(hr)(pie)(ºF)
Cp = Capacidad calorífica del líquido, Btu/(lbm)(ºF)
= viscosidad del líquido, lbm/(pie)(hr)
D = diámetro interior de la cañería, pie
Verificar si la ecuación es adimensionalmente consistente.
20
10
03-03-2019
Problema N°6 (3.52 F3). La ecuación de estado de los gases
ideales relacionan la presión absoluta, P[atm]; el volumen [litros];
el numero de moles, n[mol]; y la temperatura absoluta, T[K], de
un gas:
P V 0.08206 n T
Convierta esta ecuación a otra expresión que relacione P[psig],
V[pie3], n[lb-mol] y T[°F].
21
11
