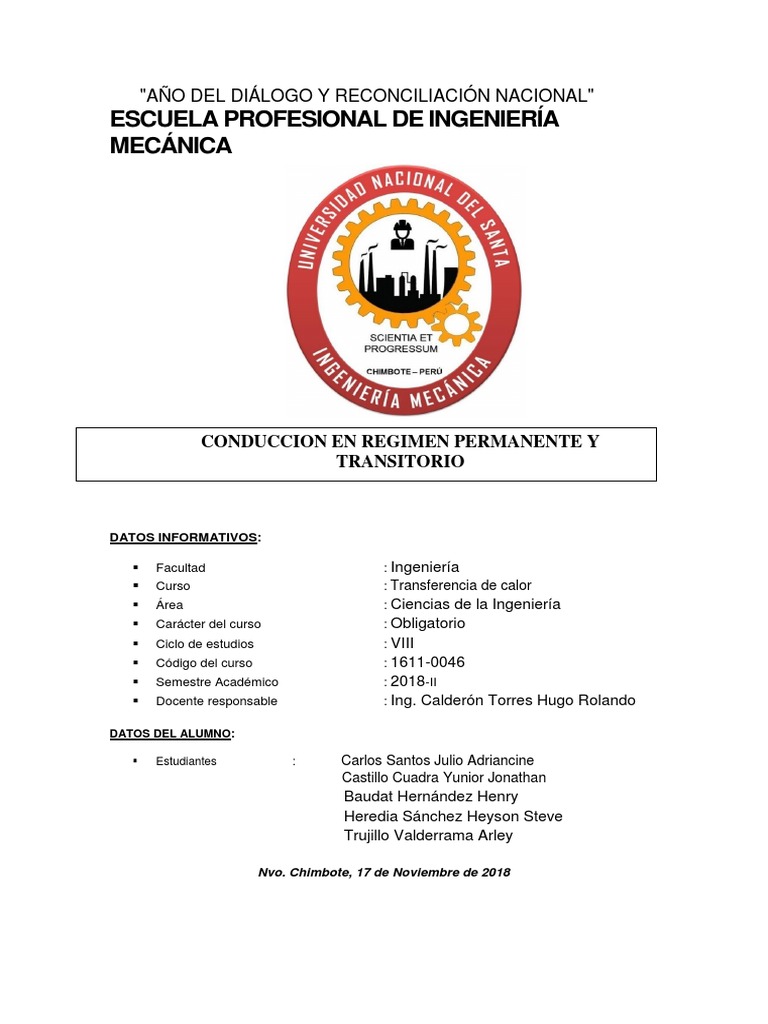

DATOS INFORMATIVOS:
Facultad : Ingeniería
Curso : Transferencia de calor
Área : Ciencias de la Ingeniería
Carácter del curso : Obligatorio
Ciclo de estudios : VIII
Código del curso : 1611-0046
Semestre Académico : 2018-II
Docente responsable : Ing. Calderón Torres Hugo Rolando
3. FUENTE BIBLIOGRÁFICA………………………………………………………………………36
INTRODUCCION
Este trabajo titulado “Conducción en régimen permanente y estacionario” fue realizado
para el curso de Transferencia de calor con el objetivo de adquirir los conocimientos
necesarios para hacer frente a problemas prácticos relacionado a estos temas.
Anteriormente en clases vimos que la conducción con temperatura y el flujo de calor se
pudieron tratar como funciones de una sola variable. Muchos problemas prácticos se
encuentran en esta categoría, pero cuando los límites de un sistema son irregulares o
cuando la temperatura a lo largo de un límite no es uniforme, puede que un tratamiento
unidimensional ya no sea satisfactorio. En esos casos, la temperatura es una función de
dos o posiblemente tres coordenadas. El flujo de calor a través de una sección en esquina
donde convergen dos o tres paredes, la conducción de calor a través de las paredes de un
cilindro hueco corto y la pérdida de calor de un tubo enterrado son ejemplos comunes de
esta clase de problema.
Ahora se consideran algunos métodos para analizar la conducción en sistemas bi y
tridimensionales. El énfasis será en problemas bidimensionales ya que son menos
incómodos de resolver, aunque ilustran los métodos básicos de análisis para sistemas
tridimensionales. La conducción de calor en sistemas bi y tridimensionales se puede tratar
mediante métodos analíticos, gráficos, analógicos, numéricos y computacionales. En
algunos casos, también se dispone de “factores de forma”. En el capítulo 1 se considerarán
los métodos de solución analítica, gráfica y de factor de forma en cuanto a la conducción
en régimen permanente.
En el capítulo 2 se abarcara el tema de conducción en régimen transitorio unidimensional
y bidimensional. Ambos capítulos con problemas de aplicación que son necesarios para
un mejor aprendizaje.
Esperando que este trabajo sea del agrado de los ávidos lectores y sirva de guía para
futuros trabajos.
CAPITULO 1: CONDUCCIÓN BIDIMENSIONAL Y
TRIDIMENSIONAL EN RÉGIMEN PERMANENTE
(1)
(2)
Si la conductividad térmica es uniforme. La solución de la ecuación (2) dará T(x y), que
es la temperatura como una función de dos coordenadas espaciales xy y. Las componentes
del flujo de calor por área unitaria o flujo de calor q en las direcciones “x”y “y”(q”xy q”y,
respectivamente) se pueden obtener a partir de la ley de Fourier:
(3)
Se debe observar que aunque la temperatura es un escalar, el flujo de calor depende del
gradiente de temperatura y por tanto es un vector. El flujo de calor q en un punto dado x,
y es la resultante de las componentes q”x y q”y en ese punto y está dirigido
perpendicularmente a la isoterma, como se muestra en la figura 2.24. Por tanto, si se
conoce la distribución de temperatura en un sistema, la tasa de flujo de calor se puede
calcular con facilidad. Por tanto, los análisis de transferencia de calor suelen concentrarse
en determinar el campo de temperatura.
Considere una placa rectangular delgada, sin fuentes de calor y aislada en las superficies
superior e inferior (figura 2). Dado que dT/dz se supone ser insignificante, la temperatura
es una función sólo de “x” y “y”. Si la conductividad térmica es uniforme, la distribución
de temperatura debe satisfacer la ecuación (2.75), que es una ecuación diferencial parcial
lineal y homogénea que se puede integrar suponiendo una solución de productos para T(x,
y) de la forma
(4)
donde X = X(x), una función sólo de x y Y = Y(y), una función sólo de y. Sustituyendo
la ecuación (4) en la ecuación (1) se obtiene
(5)
Ahora las variables están separadas. El lado izquierdo es una función sólo de x, en tanto
que el lado derecho es una función sólo de y. Dado que ningún lado puede cambiar ya
que “x” y “y” varían, los dos deben ser iguales a una constante, digamos λ2. Por tanto, se
llega a las dos ecuaciones diferenciales
(6)
(7)
(8)
(9)
de la segunda condición
y de la tercera condición
Para satisfacer esta condición, senλL debe ser cero o λ= np/L, donde n =1, 2, 3(El valor
n =0 se excluye debido a que daría la solución trivial T =0.), etcétera.* Por tanto, existe
una solución diferente para cada entero ny cada solución tiene una constante de
integración separada Cn. Sumando estas soluciones, se tiene
(11)
La última condición de frontera demanda que, en y = b,
(12)
Cuando las condiciones de frontera no son tan simples como en el problema del ejemplo,
la solución se obtiene en la forma de una serie infinita. Por ejemplo, si la temperatura en
el borde y = bes una función de x, digamos T(x, b) = F(x), entonces la solución, como se
demuestra en [1], es la serie infinita
(13)
Figura 3: Isotermas y líneas de flujo de calor para la placa que se muestra en la figura
2
Las líneas de flujo son análogas a las líneas de corriente en un flujo de fluido potencial,
es decir, son tangentes a la dirección del flujo de calor en cualquier punto. En
consecuencia, el calor no puede fluir a través de las líneas de flujo constante. Las
isotermas son análogas a las líneas de potencial constante y el calor fluye perpendicular
a ellas. Así pues, las líneas de temperatura constante y las líneas de flujo de calor constante
se intersecan a ángulos rectos. Para obtener la distribución de temperatura primero se
elabora un modelo a escala y luego se trazan a mano alzada las isotermas y las líneas de
flujo, con el método de prueba y error, hasta que formen una red de cuadrados curvilíneos.
Entonces entre cualesquiera dos líneas de flujo fluye una cantidad constante de flujo. El
proceso se ilustra en la figura 3 para una sección en esquina de profundidad unitaria (Δz
=1) con caras ABC a temperatura T1, las caras FED a temperatura T2 y las caras CD y
AF aisladas. En la figura 4) se muestra el modelo a escala y en la figura 2.27b) se muestra
la red curvilínea de isotermas y líneas de flujo. Se debe observar que las líneas de flujo
que emanan de fronteras isotérmicas son perpendiculares a la frontera, excepto cuando
provienen de una esquina. Las líneas de flujo que conducen a o salen de una esquina de
una frontera isotérmica bisecan el ángulo entre las superficies que forman la esquina.
Figura 3: Trazo de una red de cuadrados curvilíneos para una sección de esquina: a)
modelo a escala, b) trazo del flujo, c) cuadrado curvilíneo común
Una solución gráfica, al igual que una solución analítica de un problema de conducción
de calor descrito por la ecuación de Laplace y por la condición de frontera asociada, es
única. Por tanto, cualquier red curvilínea, independiente del tamaño de los cuadrados, que
satisface las condiciones límites representa la solución correcta.
Para cualquier cuadrado curvilíneo [por ejemplo, consulte la figura 3c) la tasa de flujo de
calor está dada por la ley de Fourier:
Este flujo de calor permanecerá igual a través de cualquier cuadrado dentro de cualquier
curva de flujo de calor de la frontera a T1a la frontera a T2. Por tanto, ΔTa través de
cualquier elemento en la curva de flujo de calor es
donde N es el número de incrementos de temperatura entre las dos fronteras a T1y T2. La
tasa total de flujo de calor de la frontera a T2a la frontera a T1es igual a la suma del flujo
de calor a través de todas las curvas. De acuerdo con las relaciones anteriores, la tasa de
flujo de calor es la misma a través de todas las curvas ya que es independiente del tamaño
de los cuadrados en una red de cuadrados curvilíneos. Por tanto, la tasa total de
transferencia de calor se puede escribir como
(14)
donde Δqn es la tasa de flujo de calor a través de la enésima curva y Mes el número de
curvas de flujo de calor. Así pues, para calcular la tasa de transferencia de calor sólo se
necesita trazar una red de cuadrados curvilíneos y de curvas de flujo de calor. Si bien la
precisión el método depende en gran medida de la habilidad y paciencia de la persona que
bosqueje la red de cuadrados curvilíneos, incluso un bosquejo burdo puede dar una
estimación razonablemente buena de la distribución de temperatura.
(15)
cuando la red consiste en cuadrados curvilíneos. Los valores de S para varias formas de
importancia práctica se resumen en la tabla 1.
Tabla 1: Factor de forma S para conducción de varios sistemas qk=Sk(T1-T2)
1.3 PROBLEMAS
Ejemplo 1 (Problema bidimensional)
SOLUCIÓN
de flujo de calor. Hay 18 curvas de flujo de calor que van del tubo a la superficie y cada
curva consiste en 18 cuadrados curvilíneos. Por tanto, el factor de forma es
y la tasa neta de flujo de calor por metro es, según la ecuación (15)
b) De la tabla 1
SOLUCION
El factor de forma total se calcula sumando los factores de forma para las paredes,
bordes y esquinas.
Paredes:
Bordes:
Esquinas
Figura 6: Horno cubico para el ejemplo 3
Ejemplo 4 (tridimensional)
CAPITULO 2: CONDUCCIÓN EN RÉGIMEN TRANSITORIO
2.1 INTRODUCCION
En las calderas de gran potencia que operan continuamente durante prolongados períodos
de tiempo, el calor almacenado en las paredes y en el metal de la caldera es una fracción
insignificante del aporte total de calor.
En aquella parte del calderín que se encuentra por debajo del nivel de la superficie libre
del agua, la superficie interior del mismo está calentada por su contacto con el agua de la
caldera, mientras que la superficie interior del calderín de vapor que se encuentra por
encima de dicha superficie libre del agua, está calentada por la condensación del vapor
situado sobre el citado nivel.
Durante los períodos de reducción de presión, la superficie interior del calderín que se
encuentra bajo el nivel de agua, está refrigerada por el agua de la caldera; la parte alta del
calderín por encima del nivel de agua, se refrigera por radiación por el flujo de vapor
hacia las conexiones de salida y por la conducción a través de la propia pared del mismo.
Presentaremos entonces las distintas alternativas para resolver estos tipos de problemas.
En efecto, desde cálculos simples se pueden obtener primeras aproximaciones al
problema, que permitirán tener juicio crítico frente a resultados que pueden obtenerse
p.ej. utilizando métodos numéricos.
Bi = (h*Lc) / k;
Donde Lc = V / As;
V: volumen del sistema;
As: superficie de transferencia del sistema.
Para una placa plana grande de espesor E, bañada por el mismo fluido por las dos caras
Lc = E / 2.
Cuando se produce transferencia de calor desde un fluido a un sistema sólido rodeado por
dicho fluido, primero se transfiere el calor desde el fluido al sólido mediante convección
y después el calor se transfiere desde el exterior al interior del sólido mediante
conducción.
El número de Biot se puede expresar también como:
O también:
Cuanto más pequeño sea el número de Biot menos inexacto será el análisis.
Considerar el sistema como concentrado supone que la temperatura dentro del cuerpo es
uniforme en cada instante y sólo cambia con el tiempo T = T (t).
m = DV
Tf = cte, entonces dT = d (T - Tf)
La ecuación del balance de energía se puede transformar en:
Integrando:
Transformando:
Q = m Cp [T (t) - Ti]
Se considera una pared plana de espesor 2L, un cilindro de radio r y una esfera de radio r
inicialmente a una temperatura uniforme Ti. La temperatura del fluido es Tf = cte.
Una pared plana se considera grande cuando su espesor es mucho menor en relación a las
otras dos dimensiones.
Un cilindro se considera largo cuando su diámetro es mucho menor que su longitud. Una
esfera se considera grande cuando no se puede aplicar el modelo de sistema concentrado.
Inicialmente toda la pared está a la temperatura Ti. Al entrar en contacto con el fluido que
está a una temperatura inferior Tf, la superficie exterior se enfría, por lo que aparece un
gradiente de temperatura que provoca una transferencia de calor desde el interior al
exterior.
El proceso descrito anteriormente también es válido para un cilindro y una esfera grandes.
TEMPERATURA ADIMENSIONAL:
Las expresiones para un cilindro largo y una esfera son las mismas reemplazando la
variable x por r y L por el radio exterior ro.
El problema de transferencia de calor en una sola dirección espacial en régimen variable
descrito anteriormente tiene una solución que incluye una serie infinita lo que la hacen
poco práctica desde el punto de vista ingenieril.
Para t> 0,2 el error que se produce al considerar el primer término de la serie y despreciar
todos los demás es inferior al 2%, margen de sobra válido para la realización de cálculos.
Por lo tanto el máximo calor transferido entre el cuerpo y el fluido será igual al incremento
de energía del cuerpo:
PARED PLANA:
CILINDRO:
ESFERA:
Un valor pequeño del número de Biot (Bi) indica que la resistencia interior del cuerpo a
la conducción de calor es pequeña con relación a la resistencia a la convección entre la
superficie y el fluido.
Entonces, la temperatura dentro del cuerpo es bastante uniforme y es aplicable el modelo
de sistema concentrado.
El número de Fourier es una medida del calor conducido a través de un cuerpo con
relación al calor almacenado en él.
Por tanto, un valor grande del número de Fourier indica una propagación más rápida de
calor a través del cuerpo.
En este caso sólo existen dos diagramas, uno para calcular la distribución de temperatura
en el sólido y otro para calcular la fracción de calor transferido en un período de tiempo
determinado.
La Figura 4.13 proporciona las temperaturas centrales de los tres tipos de sólidos
para valores pequeños de h, o para condiciones en que los sólidos se comportan como
una capacidad global. En esta figura la dimensión característica es para la placa y
para el cilindro y la esfera. En la Referencia están disponibles diagramas
simplificados.
REFERENCIAS BIBLIOGRAFICAS
- F. Kreith y M. S. Bohn,: Principios de Transferencia de Calor, 6a edicion,
Thomson, Madrid, 2002.
- Cengel, Y. A.; Boles, M.A.: Termodinamica. Mc Graw-Hill, 1996.
- F.P. Incropera y D. P. De Witt: Fundamentos de Transferencia de Calor, 4a Ed,
Pearson Educacion, Mexico, 2000
- Holman, J. P.: Transferencia de Calor, 8a edicion, Mc Graw-Hill, Madrid, 1998.
- Chapman A.J.: Transmision de calor, Editorial Libreria Editorial Bellisco,
Madrid, 3a Edicion, 1990.
- Lienhard IV J.H., Lienhard V J.H., A.: A heat transfer textbook, Phlogiston
Press, Cambridge, v. 1.23, 2005 (http://web.mit.edu/lienhard/www/ahtt-
esp.html).
- Aguirrezabalaga Lopez de Eguilaz, Valentin; Prieto Gonzalez, M. M.:
Transferencia de calor: problemas, Serv., Publicaciones Universidad de Oviedo,
2006
- Mills, Anthony F. Transferencia de calor. México DF
