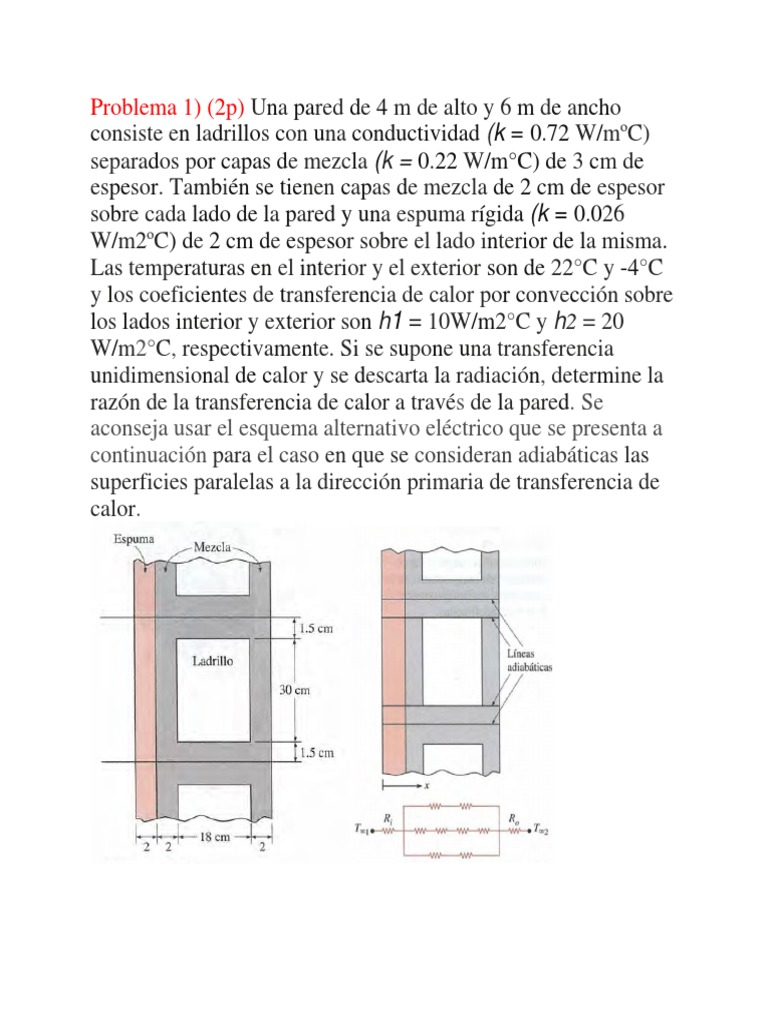

Problema 1) (2p) Una pared de 4 m de alto y 6 m de ancho

consiste en ladrillos con una conductividad (k = 0.72 W/mºC)

separados por capas de mezcla (k = 0.22 W/m°C) de 3 cm de
espesor. También se tienen capas de mezcla de 2 cm de espesor
sobre cada lado de la pared y una espuma rígida (k = 0.026
W/m2ºC) de 2 cm de espesor sobre el lado interior de la misma.
Las temperaturas en el interior y el exterior son de 22°C y -4°C
y los coeficientes de transferencia de calor por convección sobre
los lados interior y exterior son h1 = 10W/m2°C y h2 = 20
W/m2°C, respectivamente. Si se supone una transferencia
unidimensional de calor y se descarta la radiación, determine la
razón de la transferencia de calor a través de la pared. Se
aconseja usar el esquema alternativo eléctrico que se presenta a
continuación para el caso en que se consideran adiabáticas las
superficies paralelas a la dirección primaria de transferencia de
calor.
Problema2(2p) Está fluyendo vapor de agua a través de un tubo de acero (k =
8.7 Btu/hft°F) cuyos diámetros interior y exterior son 3.5 pulg y 4.0 pulg,
respectivamente, en un medio a 55°F. El tubo está aislado con fibra de vidrio
(k = 0.020 Btu/hft°F) de 2 pulg de espesor. Si los coeficientes de transferencia
de calor sobre el interior y el exterior del tubo son 30 y 5 Btu/hft2°F,
respectivamente, determine la razón de la pérdida de calor del vapor por pie
de longitud del tubo.

Problema3) (2p) Los gases calientes de combustión de un horno

se separan del aire ambiental, que está a 25°C, y sus alrededores
que está a 5ºC, mediante una pared de ladrillos refractarios de
0.15 m de espesor y un aislante de 5 cm de espesor. El ladrillo
refractario tiene una conductividad térmica de 1.2 W/mK y el
aislante tiene una conductividad térmica de 0.05 W/mK y una
emisividad superficial de 0.8. La transferencia de calor por
convección libre al aire contiguo a la superficie se caracteriza
por un coeficiente de convección de h = 20 W/m2⋅K, mientras
que la transferencia de calor del lado de los gases de combustión
a 1000ºC, se caracteriza por un coeficiente combinado
(radiación+convección), hg=200W/mK.
Se supone condiciones de estado estable y transferencia de calor
unidimensional, donde T1 es la temperatura de la pared interior
de ladrillos y T3 es la temperatura exterior del aislante y se
pregunta:
¿Calcular la Temperatura T3 del aislante?

.
Problema 4 (2p) Se tiene un reactor cilíndrico concéntrico, donde
ocurre la desulfuración del gasoil. En el cilindro interior, de 10
pulgadas de diámetro nominal, (diámetro externo de 0.2731 m), se
tiene un catalizador sólido que genera calor por la reacción, a
razón de 655 Kw/m3. El catalizador tiene una conductividad
térmica efectiva de 10 W/mK. Por el cilindro concéntrico de
afuera circula un fluido para refrigerar el reactor y evitar que la
temperatura máxima del catalizador no sobrepase los 400ºC.

Cuál debe ser la temperatura promedio del fluido, sabiendo que

el coeficiente de convección es de 600W/m2K.

Problema 5 (2p) Considere un ducto de concreto (k = 0.75

W/moC) de pared gruesa de 25 m de largo y cuya sección
transversal es cuadrada, tal como se muestra abajo. Las
dimensiones exteriores del ducto son 20 cm X 20 cm y el
espesor de la pared de este es de 2 cm. Por el interior del ducto
circulan gases calientes a 150ºC con un coeficiente convectivo
forzado de 200 W/m2K. Por el exterior del ducto se tiene aire a
la temperatura de 30ºC y un coeficiente de convección natural
de 20 W/m2K. Calcular las pérdidas de calor al ambiente.
Recomendación: usar el factor de forma.
