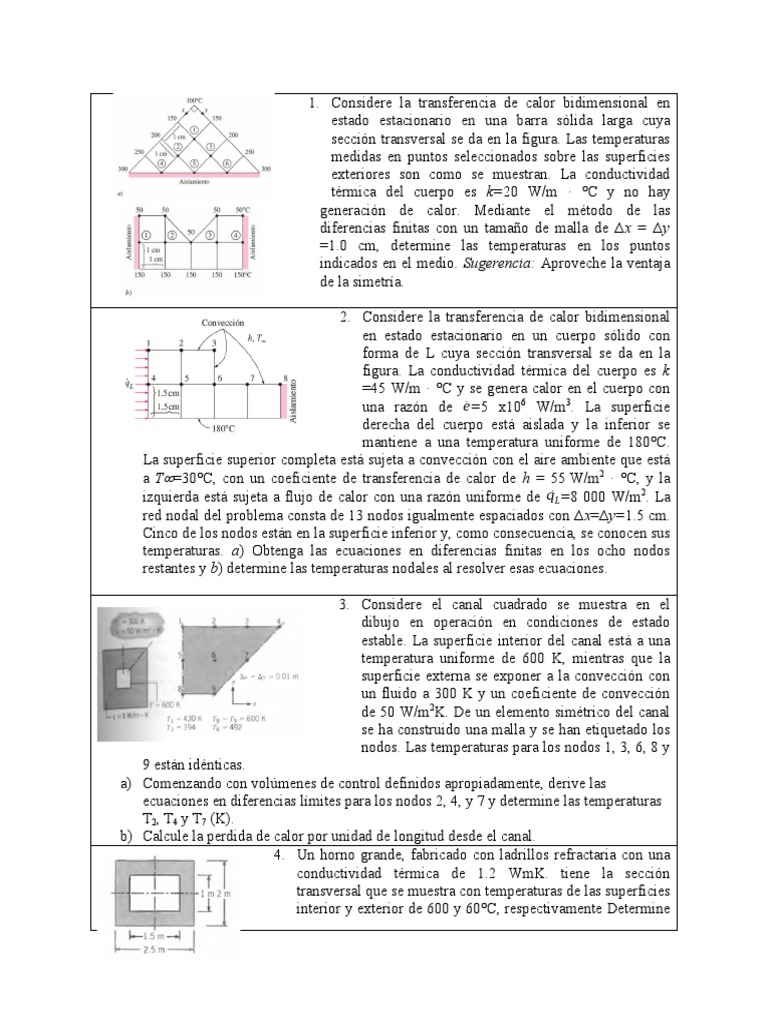

Considere la transferencia de calor bidimensional en
estado estacionario en una barra sólida larga cuya sección transversal se da en la figura. Las temperaturas medidas en puntos seleccionados sobre las superficies exteriores son como se muestran. La conductividad térmica del cuerpo es k=20 W/m · °C y no hay generación de calor. Mediante el método de las diferencias finitas con un tamaño de malla de ∆x = ∆y =1.0 cm, determine las temperaturas en los puntos indicados en el medio. Sugerencia: Aproveche la ventaja de la simetría.
2. Considere la transferencia de calor bidimensional
en estado estacionario en un cuerpo sólido con forma de L cuya sección transversal se da en la figura. La conductividad térmica del cuerpo es k =45 W/m · °C y se genera calor en el cuerpo con una razón de ė =5 x106 W/m3. La superficie derecha del cuerpo está aislada y la inferior se mantiene a una temperatura uniforme de 180°C. La superficie superior completa está sujeta a convección con el aire ambiente que está a T=30°C, con un coeficiente de transferencia de calor de h = 55 W/m2 · °C, y la izquierda está sujeta a flujo de calor con una razón uniforme de q˙L =8 000 W/m2. La red nodal del problema consta de 13 nodos igualmente espaciados con ∆x=∆y=1.5 cm. Cinco de los nodos están en la superficie inferior y, como consecuencia, se conocen sus temperaturas. a) Obtenga las ecuaciones en diferencias finitas en los ocho nodos restantes y b) determine las temperaturas nodales al resolver esas ecuaciones.
3. Considere el canal cuadrado se muestra en el
dibujo en operación en condiciones de estado estable. La superficie interior del canal está a una temperatura uniforme de 600 K, mientras que la superficie externa se exponer a la convección con un fluido a 300 K y un coeficiente de convección de 50 W/m2K. De un elemento simétrico del canal se ha construido una malla y se han etiquetado los nodos. Las temperaturas para los nodos 1, 3, 6, 8 y 9 están idénticas. a) Comenzando con volúmenes de control definidos apropiadamente, derive las ecuaciones en diferencias límites para los nodos 2, 4, y 7 y determine las temperaturas T2, T4 y T7 (K). b) Calcule la perdida de calor por unidad de longitud desde el canal. 4. Un horno grande, fabricado con ladrillos refractaria con una conductividad térmica de 1.2 WmK. tiene la sección transversal que se muestra con temperaturas de las superficies interior y exterior de 600 y 60°C, respectivamente Determine el factor de forma y la transferencia de calor por unidad de longitud con el método de grafico de flujo. 5. Un tubo de 50 mm de diámetro que tiene una temperatura superficial de 85°C esta encajado en el plano central de una losa de concreto de 0.1 m de espesor con superficies superior e inferior a 20°C. Determine la transferencia de calor por unidad de longitud de tubo. 6. Se han fabricado barras prismáticas huecas de acero ordinario al carbono, de 1 m de longitud con superficies superior e inferior, así como ambos extremos, bien aislados. Para cada barra, encuentre la transferencia de calor por unidad de longitud de barra si T1=500 K y T2 = 300 K. 7. Considere la transferencia de calor bidimensional en estado estacionario en una barra sólida larga cuya sección transversal se da en la figura. Las temperaturas medidas en puntos seleccionados sobre las superficies exteriores son como se muestran. La conductividad térmica del cuerpo es k=20 W/m · °C y no hay generación de calor. Mediante el método de las diferencias finitas con un tamaño de malla de ∆x = ∆y =1.0 cm, determine las temperaturas en los puntos indicados en el medio. Sugerencia: Aproveche la ventaja de la simetría.
8. Considere la transferencia de calor bidimensional
en estado estacionario en un cuerpo sólido con forma de L cuya sección transversal se da en la figura. La conductividad térmica del cuerpo es k =45 W/m · °C y se genera calor en el cuerpo con una razón de ė =5 x106 W/m3. La superficie derecha del cuerpo está aislada y la inferior se mantiene a una temperatura uniforme de 180°C. La superficie superior completa está sujeta a convección con el aire ambiente que está a T=30°C, con un coeficiente de transferencia de calor de h = 55 W/m2 · °C, y la izquierda está sujeta a flujo de calor con una razón uniforme de q˙L =8 000 W/m2. La red nodal del problema consta de 13 nodos igualmente espaciados con ∆x=∆y=1.5 cm. Cinco de los nodos están en la superficie inferior y, como consecuencia, se conocen sus temperaturas. a) Obtenga las ecuaciones en diferencias finitas en los ocho nodos restantes y b) determine las temperaturas nodales al resolver esas ecuaciones.
9. Un horno grande, fabricado con ladrillos refractaria con una
conductividad térmica de 1.2 WmK. tiene la sección transversal que se muestra con temperaturas de las superficies interior y exterior de 600 y 60°C, respectivamente Determine el factor de forma y la transferencia de calor por unidad de longitud con el método de grafico de flujo.
10. Considere el canal cuadrado se muestra en el
dibujo en operación en condiciones de estado estable. La superficie interior del canal esta a una temperatura uniforme de 600 K, mientras que la superficie externa se exponer a la convección con un fluido a 300 K y un coeficiente de convección de 50 W/m2K. De un elemento simétrico del canal se ha construido una malla y se han etiquetado los nodos. Las temperaturas para los nodos 1, 3, 6, 8 y 9 están idénticas. a) Comenzando con volúmenes de control definidos apropiadamente, derive las ecuaciones en diferencias límites para los nodos 2, 4, y 7 y determine las temperaturas T2, T4 y T7 (K). b) Calcule la perdida de calor por unidad de longitud desde el canal. 11. Un tubo de 50 mm de diámetro que tiene una temperatura superficial de 85°C esta encajado en el plano central de una losa de concreto de 0.1 m de espesor con superficies superior e inferior a 20°C. Determine la transferencia de calor por unidad de longitud de tubo. 12. Se han fabricado barras prismáticas huecas de acero ordinario al carbono, de 1 m de longitud con superficies superior e inferior, así como ambos extremos, bien aislados. Para cada barra, encuentre la transferencia de calor por unidad de longitud de barra si T1=500 K y T2 = 300 K.
13. Considere la transferencia de calor bidimensional en
estado estacionario en una barra sólida larga cuya sección transversal se da en la figura. Las temperaturas medidas en puntos seleccionados sobre las superficies exteriores son como se muestran. La conductividad térmica del cuerpo es k=20 W/m · °C y no hay generación de calor. Mediante el método de las diferencias finitas con un tamaño de malla de ∆x = ∆y =1.0 cm, determine las temperaturas en los puntos indicados en el medio. Sugerencia: Aproveche la ventaja de la simetría.
14. Considere el canal cuadrado se muestra en el dibujo
en operación en condiciones de estado estable. La superficie interior del canal esta a una temperatura uniforme de 600 K, mientras que la superficie externa se exponer a la convección con un fluido a 300 K y un coeficiente de convección de 50 W/m 2K. De un elemento simétrico del canal se ha construido una malla y se han etiquetado los nodos. Las temperaturas para los nodos 1, 3, 6, 8 y 9 están idénticas. a) Comenzando con volúmenes de control definidos apropiadamente, derive las ecuaciones en diferencias limites para los nodos 2, 4, y 7 y determine las temperaturas T2, T4 y T7 (K). b) Calcule la perdida de calor por unidad de longitud desde el canal. 15. Considere la transferencia de calor bidimensional en estado estacionario en un cuerpo sólido con forma de L cuya sección transversal se da en la figura. La conductividad térmica del cuerpo es k =45 W/m · °C y se genera calor en el cuerpo con una razón de ė =5 x106 W/m3. La superficie derecha del cuerpo está aislada y la inferior se mantiene a una temperatura uniforme de 180°C. La superficie superior completa está sujeta a convección con el aire ambiente que está a T=30°C, con un coeficiente de transferencia de calor de h = 55 W/m2 · °C, y la izquierda está sujeta a flujo de calor con una razón uniforme de q˙L =8 000 W/m2. La red nodal del problema consta de 13 nodos igualmente espaciados con ∆x=∆y=1.5 cm. Cinco de los nodos están en la superficie inferior y, como consecuencia, se conocen sus temperaturas. a) Obtenga las ecuaciones en diferencias finitas en los ocho nodos restantes y b) determine las temperaturas nodales al resolver esas ecuaciones.
