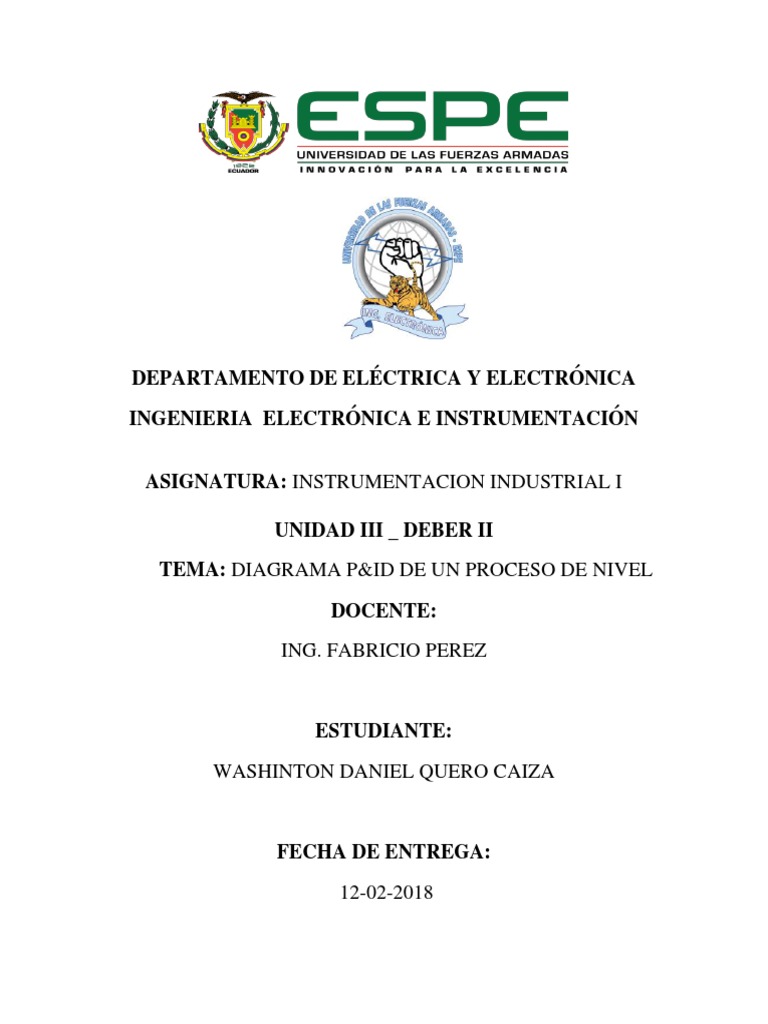

DEPARTAMENTO DE ELÉCTRICA Y ELECTRÓNICA

INGENIERIA ELECTRÓNICA E INSTRUMENTACIÓN

ASIGNATURA: INSTRUMENTACION INDUSTRIAL I

UNIDAD III _ DEBER II


TEMA: DIAGRAMA P&ID DE UN PROCESO DE NIVEL
DOCENTE:
ING. FABRICIO PEREZ

ESTUDIANTE:
WASHINTON DANIEL QUERO CAIZA

FECHA DE ENTREGA:
12-02-2018
P&ID DE UN PROCESO DE NIVEL EN AUTODESK

 DESCRIPCIÓN DE LA SIMBOLOGÍA UTILIZANDO LAS NORMAS S5.1 A S5.5


Instrumento discreto
Montado en campo
Interruptor de nivel en bajo
Lazo 001

Instrumento discreto
Montado en campo
Control indicador de nivel
Lazo 001

PLC
Localización auxiliar
Válvula de control
Lazo 001

Válvula de globo
Actuador de diafragma
Válvula general
Actuador manual

PLC
Localización primaria
Control de Nivel
Lazo 001

Instrumento discreto
Montado en campo
Válvula de control
Lazo 001

Instrumento discreto
Indicador de flujo
Lazo 001

Instrumento discreto
Montado en campo
Transmisor indicador de nivel
Lazo 001

Bomba

Tubería, conexión de proceso

Señal eléctrica

Señal neumática

Tanque atmosférico
 Diagrama de lazo

Tomando en cuenta que los tanques usados en el diagrama P&ID son de almacenamiento a
presión atmosférica, para solidos o granos, se escogieron los siguientes elementos para la
construcción del diagrama de lazo.

ELEMENTO DE CONTROL FINAL


SP Controlador ACTUADOR PLANTA
DIAFRAGMA, VALVULA
PLC CONTROL DE VALVULA

SENSOR TRANSMISOR
DE NIVEL

 SP: set point, valor ingresado por el usuario, es el nivel al cual se desea mantener el
tanque.
 Controlador: PLC, a nivel industrial es el elemento para control más utilizado, por su
capacidad de procesamiento.
 Actuador: control de válvula, el cual realiza la conversión de señal eléctrica a
neumática, para manipular el diafragma neumático.
 Elemento de control final: diafragma y la válvula, con los cuales se varia el flujo que
ingresa al tanque en función del nivel al que se encuentra.
 Sensor: sensor y transmisor de nivel, con el cual se determina el nivel al que se
encuentra el tanque.
