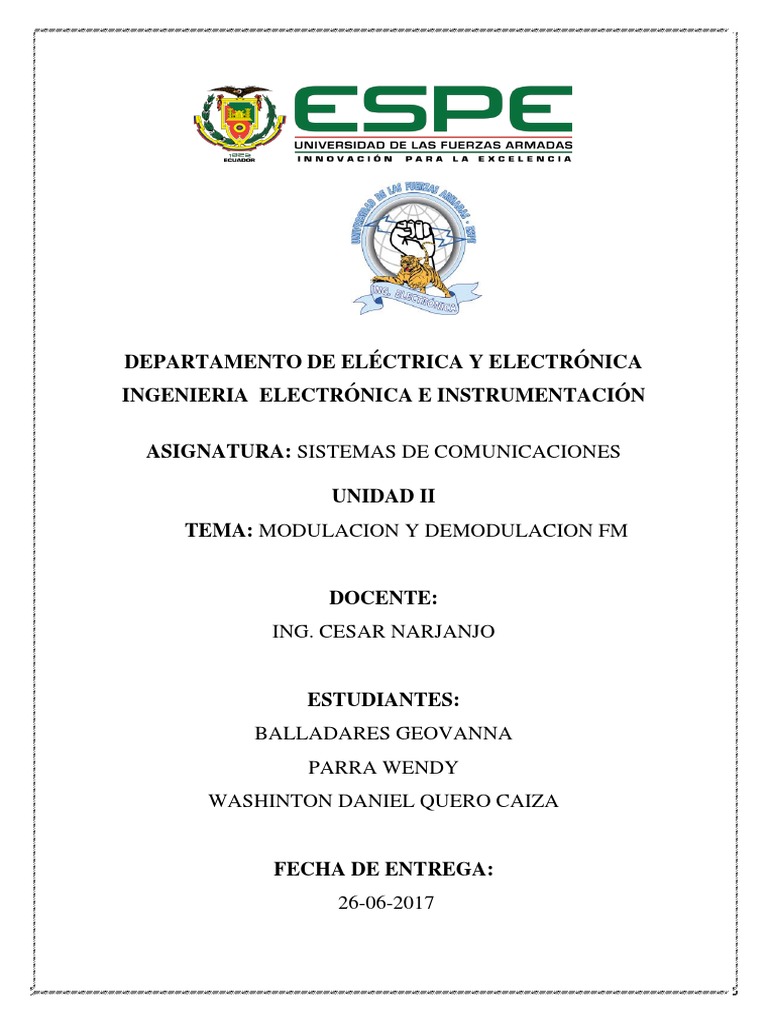

DEPARTAMENTO DE ELÉCTRICA Y ELECTRÓNICA

INGENIERIA ELECTRÓNICA E INSTRUMENTACIÓN

ASIGNATURA: SISTEMAS DE COMUNICACIONES

UNIDAD II
TEMA: MODULACION Y DEMODULACION FM

DOCENTE:
ING. CESAR NARJANJO

ESTUDIANTES:
BALLADARES GEOVANNA
PARRA WENDY
WASHINTON DANIEL QUERO CAIZA

FECHA DE ENTREGA:
26-06-2017
 Moduladores de FM directos
La FM directa es la modulación angular en la cual la frecuencia de la portadora varía (es desviada)
directamente por la señal modulante. Con la FM directa, la desviación de frecuencia instantánea es
directamente proporcional a la amplitud de la señal modulante. La figura.1 muestra un diagrama
esquemático para un generador de FM simple (aunque altamente impráctico) y directo. El circuito tanque
(L y Cm) es la sección para determinar la frecuencia para un oscilador LC estándar. El capacitor del
micrófono es un transductor que convierte la energía acústica a energía mecánica, la cual se usa para
variar la distancia, entre las placas de Cm y, consecuentemente, cambiar su capacitancia. Conforme Cm
varía, la frecuencia de resonancia varía. Por lo tanto, la frecuencia de salida del oscilador varía directamente
con la fuente de sonido externa. Esta es la FM directa porque la frecuencia del oscilador se cambia di-
rectamente por la señal modulante y la magnitud del cambio de frecuencia es proporcional a la amplitud
del voltaje de la señal modulante.

Figura.1 Modulador de FM directo simple

Moduladores de diodo varactor.

La figura.2 muestra el diagrama esquemático para un generador de FM más práctico y directo que usa un
diodo varactor para desviar la frecuencia de un oscilador de cristal. R1 y R2 desarrollan un voltaje de c.c.
que invierte el diodo varactor polarizado VD1 y determinan la frecuencia de reposo del oscilador. El voltaje
de la señal modulante externa agrega y resta del nivel de c.c. polarizado, lo cual cambia la capacitancia del
diodo y por lo tanto la frecuencia de oscilación. Los cambios positivos de la señal modulante incrementan
la polarización inversa sobre VD1, la cual disminuye su capacitancia e incrementa la frecuencia de la
oscilación. Al contrario, los cambios negativos de la señal modulante disminuyen la frecuencia de la
oscilación. Los moduladores de FM de diodo varactor, son extremadamente populares, porque son fáciles
de usar, confiables y tienen la estabilidad de un oscilador de cristal. Sin embargo, debido a que se usa un
cristal, la desviación de frecuencia pico se limita a valores relativamente pequeños. Consecuentemente, se
usan principalmente para las aplicaciones de banda angosta (índice bajo) por ejemplo en un radio móvil
semi duplex.

Figura.2 Modulador de FM directo con diodo varactor

La figura.3 muestra un diagrama esquemático simplificado para un generador de FM de oscilador de voltaje
controlado (VCO) Nuevamente, se usa un diodo varactor para transformar los cambios, en la amplitud de
la señal modulante a cambios en la frecuencia. La frecuencia central para el oscilador se determina de la
siguiente manera:
1
𝑓=
2𝜋√𝐿𝐶
En donde:

 L = inductancia del bobinado primario de T1 (henrys)

 C = capacitancia del diodo varactor (faradios)
Con una señal modulante aplicada, la frecuencia es:
1
𝑓=
2𝜋√𝐿(𝐶 + ∆𝐶)

Figura.3 Modulador de FM a VCO con diodo varactor

En donde f es la nueva frecuencia de oscilación y DC es el cambio en la capacitancia del diodo varactor

debido a la señal modulante. El cambio en la frecuencia es
∆𝑓 = |𝑓𝑐 − 𝑓|
Modulador de reactancia de FM.
La figura.4a muestra un diagrama esquemático para un modulador de reactancia usando un JFET como el
dispositivo activo. Esta configuración del circuito se llama modulador de reactancia porque el JFET observa
como una carga de reactancia variable al circuito tanque LC. La señal modulante varía en la reactancia de
Q1, lo cual causa un cambio correspondiente en la frecuencia re- sonante del circuito tanque del oscilador.
El capacitor C que está en serie con el resistor R de compuerta, tiene un valor muy pequeño de manera tal
que su reactancia sea muy grande con respecto a R. Como la corriente de drenaje es directamente
proporcional a la tensión de compuerta, está en fase con ella. La tensión en R es prácticamente toda la
tensión de drenaje y por ser resistivas las ramas de R y del tanque en resonancia, la corriente a través de
R está en fase con la tensión. La corriente a través de C, en cambio, adelanta 90° con respecto a esa
tensión, con lo que la corriente de drenaje de RF quedará en fase con la tensión de compuerta, pero
atrasará 90° respecto de la corriente en C.
En resumen, la tensión de drenaje se encuentra 90° desfasada con la corriente de drenaje, por lo que el
JFET visto desde la carga, se comporta como un capacitor.
La figura.4b muestra el circuito de C.A. equivalente. Las resistencias R1, R 3, R 4 y R c proporcionan
la polarización en c.c. para Q1. R E se evita por Cc y es, por lo tanto, omitida del circuito de C.A.
equivalente. La operación del circuito es de la siguiente manera. Asumiendo un JFET ideal (la corriente de
compuerta (gate) ig = 0)
Figura.4 Modulador de reactancia de JFET: (a) diagrama esquemático; (b)circuito equivalente de ca.

En donde gm es la transconductancia del JFET .

Figura.5 Circuito equivalente incremental

Se trata de ver qué admitancia Yo se vé en paralelo con el circuito sintonizado del oscilador. Del circuito
vemos
1 1 𝑔𝑚 𝑉𝑔
𝑌0 = + +
𝑅𝑜 𝑅 + 1 𝑉𝑑
𝑃 𝑗𝑤𝐶
Si hacemos Rp=R, podemos escribir
𝑉𝑔 = 𝑖𝑔 𝑅
1
𝑉𝑑 = 𝑖𝑔 (𝑅 + )
𝑗𝑤𝐶
𝑉𝑔 𝑗𝑤𝐶𝑅
=
𝑉𝑑 1 + 𝑗𝑤𝐶𝑅
Reemplazando en Yo y operando
1 𝑗𝑤𝐶 𝑗𝑤𝐶𝑅
𝑌0 = + + 𝑔𝑚
𝑅𝑜 1 + 𝑗𝑤𝐶𝑅 1 + 𝑗𝑤𝐶𝑅

Suponemos
 1
𝑋𝑐 ≫ 𝑅 → ≫𝑅
𝑗𝑤𝐶
Por lo tanto
1 ≫ 𝑗𝑤𝐶𝑅
La expresión final de Yo nos quedará
1
𝑌0 = + 𝑗𝑤𝑔𝑚 𝑅𝐶
𝑅𝑜
De modo que el circuito se comporta como una resistencia elevada en paralelo con una capacidad gmRC
que es equi- valente a una capacitancia variable y es inversamente proporcional a la resistencia (R), la
velocidad angular de la señal de modulación (2 fm) y la transconductancia (gm) de Q1, la cual varía con el
voltaje de la compuerta-fuente. Cuando una señal modulante se aplica a la parte inferior de R3, el voltaje
de compuerta-drenaje varía, causando un cambio proporcional en gm. Como resultado, la impedancia del
circuito equivalente (zd), es una función de la señal modulante. Por lo tanto, la frecuencia resonante del
circuito tanque del oscilador es una función de la amplitud de la señal modulante, y la proporción a la cual
cambia es igual a fm. Intercambiar R y C, causa que la reacción variable sea inductiva, en vez de una
capacitiva, pero no afecta al resultado de la forma de onda de FM. La máxima desvia- ción de frecuencia
obtenida, como un modulador de reactancia, es aproximadamente 5 kHz.
Recordamos que el gm es la pendiente de la curva vg vs. Id, por lo que debe trabajarse con valores de vg
muy pequeños para que la pendiente varíe proporcionalmente a la tensión de audio y el JFET no se
comporte simple- mente como un amplificador.
Moduladores de FM directos de circuito integrado lineal.
Los osciladores de voltaje controlado de circuito integrado lineal y generadores de funciones pueden
generar una forma de onda de salida de FM directa que sea relativamente estable, exacta y directamente
proporcional a la señal modulante de entrada. La desventaja principal de usar los LIC VCO y generadores
de funciones, para la modulación de FM directa, es su baja potencia de salida de información y la necesidad
de varios componentes externos adicionales para que funcionen, tales como capacitores para tomar el
tiempo, resistores para la determinación de frecuencia y filtros para el abastecimiento de potencia.
La figura 6-18 muestra un diagrama en bloques simplificado para un generador de funciones de circuito
integrado lineal monolítico que puede utilizarse para la generación de FM directa. La frecuencia central del
VCO se determina por un resistor externo y por un capacitor (R y C) La señal modulante de entrada desvía
la frecuencia del VCO, la cual produce una forma de onda de FM de salida de información. El multiplicador
analógico y el formador seno convierten la señal de salida del VCO de onda cuadrada a una onda senoidal,
y el amplificador de ganancia unitaria proporciona una salida con búfer. La frecuencia de salida del
modulador es
𝑓𝑠𝑎𝑙𝑖𝑑𝑎 = (𝑓𝑐 + ∆𝑓)𝑁

Figura.6 Generador de FM directo LIC: diagrama simplificado

En donde la desviación de frecuencia pico (Af) es igual a la amplitud pico de la señal modulante multiplicada
por la sensitividad de desviación del VCO. Los generadores de funciones de circuito integrado lineal y
osciladores de voltaje controlado generalmente se pueden usar para operaciones de frecuencia de barrido,
transmisión en desplaza- miento en frecuencia o generación de FM directa.
La figura 7a muestra el diagrama esquemático para el transmisor de FM monolítico, Motorola MC1376. El
MC1376 es un modulador de FM completo, en un chip de circuito integrado DIP de 8-pins sencillo. El MC
1376 puede operar con frecuencias de portadora entre 1.4 y 14 MHz y está hecho para utilizarse en la
producción de ondas de FM directas para las aplicaciones de baja potencia, tales como los teléfonos
inalámbricos. Cuando el transistor auxiliar se conecta a una fuente de voltaje de 12 V, se pueden lograr
potencias de salida tan altas como 600 mW. La figura 7b muestra la curva de voltaje de entrada contra la
frecuencia de salida para el VCO interno. Como lo muestra la figura, la curva es relativamente lineal entre
2 y 4 V y puede producir una desviación de frecuencia pico de casi 150 kHz.

Figura.7 Transmisor de FM MC1376: a) Diagrama esquemático; b) Curva de respuesta de frecuencia de salida vs

entrada

DEMODULADORES DE FM
Los demoduladores de FM son circuitos dependientes de la frecuencia que producen un voltaje de salida
que es directamente proporcional a la frecuencia instantánea en su entrada (Vsalida = K Δf , en donde K
está en voltios por hertz y es la función de transferencia para el demodulador, y Δf es la diferencia, entre
la frecuencia de entrada y la frecuencia central del demodulador). Se usan varios circuitos para demodular
las señales de FM. Los más comunes son el detector de pendiente, discriminador de Foster-Seeley,
detector de relación, demodulador de PLL y detector en cuadratura. El detector de pendiente, discriminador
de Foster-Seeley y el detector de relación son todos formas de discriminadores de frecuencia de circuito
sintonizado. Los discriminadores de frecuencia de circuito sintonizado se convierten de FM a AM y después
demodulan la envolvente de AM con detectores de picos convencionales. Además, la mayoría de los
discriminadores de frecuencia requieren de una inversión de fase de 180°, un circuito sumador y uno o más
circuitos dependientes de la frecuencia.

Detector de pendiente.
La figura.8a muestra el diagrama esquemático para un detector dependiente unilateral, la cual es la forma
más sencilla de discriminador de frecuencia de circuito sintonizado. El detector de pendiente unilateral tiene
una gran cantidad de características de voltaje contra frecuencia no lineales y, por lo tanto, se usa
raramente. Sin embargo, su operación de circuito es básico para todos los discriminadores de frecuencia
de circuito sintonizado.
En la figura.8a, el circuito sintonizado (La y Ca ) produce un voltaje de salida que es proporcional a la
frecuencia de entrada. El voltaje máximo de salida ocurre en la frecuencia resonante del circuito tanque (
fc ) y su salida disminuye proporcionalmente conforme la frecuencia de entrada se desvía por encima o
por debajo de fo. El circuito está diseñado para que la frecuencia central IF ( fc ) caiga en el centro de la
porción más lineal de la curva de voltaje contra frecuencia, como está mostrado en la figura.8b. Cuando la
frecuencia intermedia se desvía por encima de fc, el voltaje de salida incrementa; cuando la frecuencia
intermedia se desvía, por debajo de fc, el voltaje de salida disminuye. Por lo tanto, el circuito sintonizado
convierte las variaciones de frecuencia a variaciones de amplitud (con- versión de de FM a AM). Di, Ci y Ri
componen un detector de picos simple que convierte las variaciones de amplitud a un voltaje de salida que
varía a una proporción igual a los cambios de entrada de frecuencia y de los cuales su amplitud es
proporcional a la magnitud de los cambios de frecuencia.

Figura.8 Detector de pendiente: (a) diagrama esquemático; (b) curva de voltaje vs. Frecuencia.

Detector de pendiente balanceado.

La figura.9a muestra el diagrama esquemático para un detector de pendiente balanceado. Un detector de
pendiente unilateral es un discriminador de frecuencia de un circuito sintonizado, y un detector de pendiente
balanceado es simplemente dos detectores de pendiente unilaterales conectados en paralelo y alimentados
180° fuera de fase. La inversión de fase se logra al conectar el centro de los bobinados secundarios
sintonizados del transformador T1. En la figura 9a, los circuitos sintonizados (La, Ca y Lb, Cb) realizan la
conversión de
Figura.9 Detector de pendiente balanceado:(a) diagrama esquemático; (b) curva de respuesta de voltaje contra
frecuencia

FM a AM y los detectores de picos balanceados (D1, C1, R1 y D2, C2, R2) remueven la información de la
envolvente de AM. El circuito superior sintonizado (La y Ca) se sintoniza a una frecuencia (fa) que está por
arriba de la frecuencia central IF (fo ) por aproximadamente 1.33 x f (para la banda de radiodifusión de FM,
esto es, aproximadamente 1.33 x 75 kHz = 100 kHz). El circuito inferior sintonizado (Lb y Cb) se sintoniza
a una frecuencia (fb) que está por debajo de la frecuencia central IF por una cantidad igual.
La operación del circuito es muy sencilla. El voltaje de salida, de cada circuito sintonizado, es proporcional
a la frecuencia de entrada y cada salida se rectifica por su detector de picos respectivo. Por lo tanto,
mientras más cerca esté la frecuencia de entrada a la frecuencia resonante del circuito tanque, mayor es
el voltaje de salida del circuito tanque. La frecuencia central de IF cae exactamente a la mitad, entre las
frecuencias resonantes y los dos circuitos sintonizados. Por lo tanto, en la frecuencia central de IF los
voltajes de salida de los dos circuitos sintonizados son iguales en amplitud, pero opuestos en polaridad.
Consecuentemente, el voltaje de salida rectificado a través de R1 y R2, cuando se suman, produce un
voltaje de salida diferencial Vsalida = 0 V. Cuando la IF se desvía por arriba de la resonancia, el circuito
superior sintonizado produce un voltaje de salida más alto que el circuito tanque inferior y Vsalida se hace
positivo. Cuando la IF se desvía por abajo de la resonancia, el voltaje de salida del circuito tanque inferior
es más grande que el voltaje de salida del circuito tanque superior, y Vsalida se hace negativo. La curva de
respuesta de salida contra frecuencia se muestra en la Figura 9b.
Aunque el detector de pendiente es probablemente el detector de FM más sencillo, tiene varias desventajas
inherentes, las cuales incluyen, una mala función lineal, dificultad para sintonizar y la falta de provisiones
para limitar. Debido a que la limitación no es proporcional un detector de pendiente produce un voltaje de
salida que es proporcional a la amplitud, así como las variaciones de la frecuencia en la señal de entrada
y, consecuentemente, debe estar precedido por una etapa limitadora separada. Un detector de pendiente
balanceado se alinea inyectando una frecuencia igual a la frecuencia central IF y sintonizando a Ca y Cb
para 0 V a la salida. Entonces las frecuencias iguales a fa y fb se inyectan alternadamente, mientras que
Ca y Cb se sintonizan para voltajes iguales y máximos de salida con polaridades opuestas.
Descriminador de Foster-Seeley.
Un discriminador de Foster-Seeley (a veces llamado un discriminador de desplazamiento de la fase) es un
discriminador de frecuencia de circuito sintonizado, cuya operación es muy similar a la de un detector de
pendiente balanceado. El diagrama esquemático para un discriminador de Foster-Seeley se muestra en la
figura 10a. El valor de la capacitancia para Cc, C, y C se elige para que sean circuitos cortos para la
frecuencia central IF. Por lo tanto, el lado derecho de L3, está en el potencial a tierra en ca, la señal de IF
(Ventrada) se alimenta directamente (en fase), a través de L3(VL3). La IF que está entrando se invierte
180° por el transformador T, y se divide igualmente entre La y Lb En la frecuencia resonante del circuito
tanque secundario (la frecuencia central de IF), la corriente secundaria (Is) está en fase, con el voltaje
secundario total (V) y 180° fuera de fase con VL3 Además, debido a una conexión floja, el primario de T,
actúa como un inductor y la corriente principal Ip esta 90° fuera de fase con Ventrada, y, debido a que la
inducción magnética depende de la corriente primaria, el vol- taje inducido en el secundario está 90° fuera
de fase con Ventrada(VL3)• Por lo tanto, VLa y VLb están 180° fuera de fase, uno con otro, y en cuadratura,
o 90°, fuera de fase con VL3. El voltaje a través del diodo superior (VD1) es la su- ma vectorial de VL3 y
VLa y el voltaje a través del diodo inferior VD2 es la suma del vector de VL3 y VLb. Los diagramas del
vector correspondientes se muestran en la figura 10.b. La figura muestra que los voltajes a través de D, y
D2 son iguales. Por lo tanto, en la resonancia, I1 y 12 son iguales y C, y C se cargan a voltajes de magnitud
iguales, excepto que con polaridades opuestas, Consecuentemente, Vsalida = Vc1 - Vc2 = 0 V. Cuando la
IF sube por arriba de la reso- nancia (XL > Xc), la impedancia del circuito tanque secundario se convierte
en inductiva y la corriente secundaria se atrasa al voltaje secundario por un ángulo 0, lo cual es proporcional
a la magnitud de la desviación de frecuencia. El diagrama fasorial correspondiente se mues tra en la figura
10.c. La figura muestra que la suma vectorial del voltaje a través de D1 es mayor a la suma vectorial de los
voltajes a través de D2. Consecuentemente, C, se carga, mientras que C2 descarga y Vsalida se hace
positivo. Cuando la IF baja, la resonancia (XL < Xc), la corriente secundaria se adelanta al voltaje
secundario por algún ángulo 0, el cual es, de nuevo, proporcional a la magnitud del cambio en frecuencia.
Los fasores correspondientes se muestran en la figura 10.d. Puede observarse que la suma vectorial de
los voltajes, a tra- vés de D1 es ahora menor que la suma vectorial de los voltajes, a través de D2.
Consecuentemente, C1 descarga mien- tras que C2 carga y Vsalida se hace negativo. Un discriminador de
Foster-Seeley se sintoniza inyectando una frecuencia igual a la frecuencia central IF y sintonizando Co a 0
V la salida.
En el análisis anterior y en la figura 10 se muestra que el voltaje de salida de un discriminador de Foster-
Seeley, es directamente proporcional a la magnitud y dirección de la desviación de frecuencia. La figura 11
muestra una típica curva de respuesta de voltaje contra frecuencia para un discriminador de Foster-Seeley.
Por razones obvias, se llama frecuentemente una curva S. Puede observarse que la curva de desviación
de voltaje contra frecuencia de salida es más lineal que la de un detector de pendiente y debido a que sólo
hay un circuito tanque, es más fácil de sintonizar. Para la demodulación sin distorsión, la desviación de
frecuencia debe restringirse a la porción lineal de la curva de respuesta de la frecuencia sintonizada del
circuito secundario. Como el detector de pendiente, un discriminador de Foster-Seeley responde a la
amplitud, así como a las variaciones de la frecuencia, por lo tanto, le debe preceder a un circuito limitador
separado.

Figura.10 Discriminador Foster-Seeley

Detector de relación.
El detector de relación tiene una ventaja principal, sobre el detector de pendiente y el discriminador de
Foster-Seeley, para la demodulación de FM; un detector de relación es relativamente inmune a las
variaciones de amplitud en su señal de entrada. La figura 11.a muestra el diagrama esquemático para un
detector de relación. Como el discriminador de Foster-Seeley, el detector de relación tiene un circuito
sintonizado sencillo en el secundario del transformador. Por lo tanto, la operación de un detector de relación
es muy similar al discriminador de Foster-Seeley. En realidad, los vectores de voltaje para D1 , y D2, son
idénticos a los del circuito del discriminador de Foster-Seeley mostrado en la figura 10. Sin embargo, con
el detector de relación, un diodo está invertido (D2) y la corriente (Id) puede fluir alrededor del circuito más
externo del circuito. Por lo tanto, después de varios ciclos de señal de entrada, el capacitor derivador C se
carga, aproximadamente al voltaje pico, a través del bobinado secundario de T1. La reactancia de Cs es
baja, y Rs simplemente proporciona una trayectoria de dc. para la corriente del diodo. Por lo tanto, la
constante del tiempo para R, y C es lo suficientemente grande de manera que los cambios rápidos en la
amplitud de la señal de entrada, debidos al ruido térmico u otras señales interferentes son cortocircuitadas
a tierra y no tienen efecto sobre el voltaje promedio a través de C. Consecuentemente, C, y C2 cargan y
descargan proporcionalmente a los cambios de frecuencia en la señal de entrada y son relativamente
inmunes a las variaciones de la amplitud. Además, el voltaje de salida del detector de relación se toma con
respecto a tierra, y para las polaridades de diodo mostradas en la Figura 11.a, el voltaje promedio de salida
es positivo. En resonancia, el voltaje de salida se divide igualmente entre C1 y C2 y se redistribuye conforme
la frecuencia de entrada se desvía por arriba y por abajo de la resonancia. Por lo tanto, los cambios en
Vsalida son debidos a la relación cambiante del volta- je a través de C1 y C2, mientras que el voltaje total
se sujeta por Cs.
La figura 11.b muestra la curva de respuesta de la frecuencia de salida para el detector de relación mostrado
en la figura 11.a. Puede observarse que en resonancia, Vsalida no es igual a 0 V pero, más bien, es la
mitad del voltaje a través de los bobinados secundarios de T1. Debido a que el detector de relación es
relativamente inmune a las variaciones de amplitud, se selecciona frecuentemente sobre el discriminador.
Sin embargo, un discriminador produce una curva de respuesta más lineal de voltaje de salida contra
frecuencia.

Figura.11 Detector de relación: (a) diagrama; (b) Curva S

Demodulador de FM en cuadratura.
Un demodulador de FM en cuadratura (a veces llama- do un detector de coincidencia) extrae la señal de
información original, de la forma de onda de IF compuesta, multiplicando a dos señales en cuadratura (90°
fuera de fase). Un detector de cuadratura utiliza un desplazador de fase de 90° y un detector de producto
para demodular las señales de FM. El desplazador de fase de 90° produce una señal que está en
cuadratura con las señales de IF recibidas. El circuito sintonizado convierte las variaciones de frecuencia a
variaciones de fase y el detector de producto multiplica las señales de IF recibidas por la señal de IF
desplazadas en fase.
La figura 12 muestra un diagrama esquemático simplificado, para un detector de FM en cuadratura. C1 es
un capacitor de alta reactancia que, cuando se coloca en serie con un circuito tanque (Ro, Lo y Co), produce
un desplazamiento en fase de 90° con la frecuencia central de IF. El circuito tanque se sintoniza a la
frecuencia central de IF y produce un desplazamiento de fase adicional (θ) que es proporcional a la
desviación de frecuencia.

Figura 12. Demodulador de FM en cuadratura

La señal de entrada de IF (vi) se multiplica por la señal en cuadratura (vo), en el detector de producto, y
pro- duce una señal de salida que es proporcional a la desviación de frecuencia. A la frecuencia resonante,
la impedancia del circuito tanque es resistiva. Sin embargo, las variaciones en la frecuencia en la señal de
IF producen un desplazamiento adicional de fase positiva o negativa. Por lo tanto, el voltaje de salida del
detector de producto es proporcional a la diferencia de fase entre las dos señales de entrada y se expresa
matemáticamente como
𝑉𝑠𝑎𝑙𝑖𝑑𝑎 = 𝑉𝑖 𝑉𝑜 = [𝑉𝑖 sin(𝑤𝑖 𝑡 + 𝜗)][𝑉𝑜 cos(𝑤𝑜 𝑡)]
Sustituyendo en la identidad trigonométrica para el producto de una onda seno y coseno de igual frecuencia
nos da
𝑉𝑖 𝑉𝑜
𝑉𝑠𝑎𝑙𝑖𝑑𝑎 = = [𝑉𝑖 sin(2𝑤𝑖 𝑡 + 𝜗) + sin 𝜗]
2
La segunda armónica (2wi) se filtra, dejando
𝑉𝑖 𝑉𝑜
𝑉𝑠𝑎𝑙𝑖𝑑𝑎 = sin 𝜗
2
