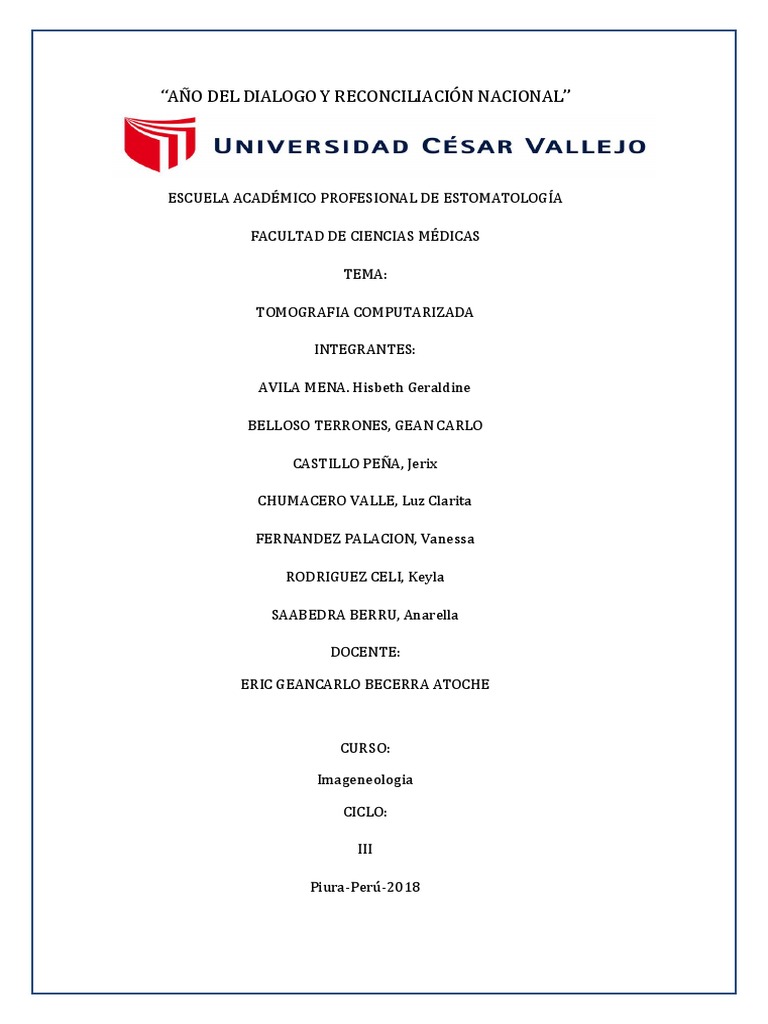

“AÑO DEL DIALOGO Y RECONCILIACIÓN NACIONAL”

ESCUELA ACADÉMICO PROFESIONAL DE ESTOMATOLOGÍA

FACULTAD DE CIENCIAS MÉDICAS

TEMA:

TOMOGRAFIA COMPUTARIZADA

INTEGRANTES:

AVILA MENA. Hisbeth Geraldine

BELLOSO TERRONES, GEAN CARLO

CASTILLO PEÑA, Jerix

CHUMACERO VALLE, Luz Clarita

FERNANDEZ PALACION, Vanessa

RODRIGUEZ CELI, Keyla

SAABEDRA BERRU, Anarella

DOCENTE:

ERIC GEANCARLO BECERRA ATOCHE

CURSO:

Imageneologia

CICLO:

III

Piura-Perú-2018
 INTRODUCCIÓN:

La Odontología está pasando por un período de cambios tecnológicos cada vez más intensos.
Esas innovaciones de tecnología van desde el desenvolvimiento de recientes métodos de
diagnóstico hasta nuevas modalidades de tratamiento. Ese proceso evolutivo se debe
principalmente a la tecnología digital que tiene permitido grandes avances en las búsquedas
y disponibilidad de exámenes por imagen con mayor especificidad y sensibilidad.

Todo cirujano-dentista debe, de esa forma, tener conocimiento suficiente actualizado acerca
de los exámenes disponibles para indicarlos correctamente y así realizar un diagnóstico y
plan de tratamiento con precisión.

Hace algunos años, fue desarrollada una nueva tecnología en Radiología Odontológica,
denominada de "Tomografía Computarizada de Haz Volumétrico" trayendo diversas ventajas
sobre los tomógrafos médicos y convencionales e implicando cambios en relación a los
actuales medios de diagnóstico, ayudando en la correcta determinación de la topografía del
canal mandibular y evitando las distorsiones encontradas en el examen radiográfico
panorámico.

Por lo tanto, el objetivo de este trabajo es informar sobre tomografía convencional y

computarizada, enfatizando la evolución de esta modalidad de examen complementario en
Odontología.
TOMOGRAFIA COMPUTARIZADA:

ORIGEN

La palabra ¨tomografía¨ es formada por la unión de dos términos griegos ¨tomos¨ y

¨graphos¨ qué significan, respectivamente, ¨partes¨ y ¨registro¨. De esa forma, la tomografía
consiste en la obtención de imágenes del cuerpo en partes o cortes. Es una técnica
especializada que registra de manera clara objetos localizados dentro de un determinado
plano y permite la observación de una región con poca o ninguna sobreposición de
estructuras.

HISTORIA:

Por 1930, el holandés Ziedes des Plantes describía la planigrafía lineal, que consistía en un
movimiento lineal simultáneo de la película y de la fuente de rayos en direcciones opuestas,
haciendo foco en la estructura a estudiar. Des Plantes usó la planigrafía para hacer estudios
del cerebro. Esta técnica recibió el nombre de tomografía lineal

Los primeros relatos literarios sobre la tomografía computarizada de haz volumétrico para el
uso en la Odontología ocurrieron muy recientemente, al final de la década de noventa. El
pionero de esta nueva tecnología corresponde al italiano Mozzo y col, de la universidad de
Verona, que en 1998 presentaron los resultados preliminares de un "nuevo equipo de
tomografía computarizada volumétrica para imágenes odontológicas basado en la técnica de
haz en forma de cono (cone-beam technique)", bautizado como New Tom-900. Reportaron
una alta precisión de las imágenes así como una dosis de radiación equivalente a 1/6 de
liberalidad por la tomografía computarizada tradicional.
CLASIFICACION:

Las tomografías pueden ser clasificadas en dos tipos: (Tomografía convencional y

computarizada)

 Tomografía convencional:

La TC fue desarrollada por G.N. Hounsfield4 en 1967 y desde el primer prototipo ha sufrido
una evolución gradual hasta 6 generaciones distintas cuya clasificación se basa en la
organización de las distintas partes del sistema y por el desplazamiento físico del haz

Tomografía computarizada, es subdividida de acuerdo con el formato del haz de rayos-x

utilizando.

 Tomografía computarizada tradicional de haz en rango (fan beam)

 Tomografía computarizada volumétrica de haz volumétrico (cone beam)

FAN BEAM

En los escáneres fan beam, una fuente de rayos X y un detector de estado sólido se montan
en un pórtico rotativo. Los datos se obtienen a través de un haz en forma de abanico
estrecho y los rayos X transmitidos a través del paciente. El paciente es fotografiado por
ratia, generalmente en el plano axial, y la interpretación de las imágenes es alcanzada por el
apilamiento de las rebanadas para obtener múltiples representaciones en 2D. En resumen:
la TCFB produce imágenes en rebanadas y los cortes son posteriormente reunidos en el
orden y orientación correctas para la construcción del volumen.

CONE BEAM

La técnica del cono de onda hace una exploración, con una sola rotación de una fuente de
rayos X. Un pistón sensor de rayos X, fijo por un brazo, gira alrededor de la cabeza del
paciente para adquirir muchas proyecciones simples o base de imágenes. Es decir: en una
exposición única con el uso de un haz en forma de cono, girando en 360 grados, se obtiene
una imagen tridimensional del paciente en la pantalla del ordenador, imagen que puede ser
trabajada, segmentada y analizada en cualquier plano o incidencia.
LA TOMOGRAFÍA COMPUTARIZADA EN ESTILO CONE BEAM:

Este estilo ofrece vistas en tres dimensiones de las regiones de cabeza y cuello del paciente,
con baja dosis de radiación en comparación a la dosis de los tomógrafos médicos; este se
basa en la adquisición de 360 imágenes que se unen a un conjunto de datos volumétricos
obtenido por el procesamiento “primary reconstruction” o la llamada “reconstrucción
primaria.” luego se hace una utilización de un software, esto es visualizado por
reformaciones transaxiales o multiplanares.

El haz de rayos X en forma cónica (cone beam) y adquiere el volumen total de la imagen con
sólo una rotación, lo que permite una menor radiación y el paciente se encuentra sentado o
parado según el equipo. Los cortes son de 0,05 mm.

¿QUÉ PODEMOS HACER CON LAS IMÁGENES CONE BEAM?

Lo primero será insertar el CD en la computadora y hacer que se cargue el software para la

navegación. Existen 3 módulos separados, que pueden ser leídos desde la barra superior de
la página. Cada módulo está compuesto de pequeñas secciones, con una animación para
ilustrar los principios discutidos:

1. VISUALIZACIÓN BIDIMENSIONAL:
la navegación es por una imagen 2 D llamada Proyección de Reformación Multiplanar
(MPR).
La reformación multiplanar se usa los datos de las imágenes axiales de la TC Cone Beam
para generar las imágenes en 2D no-axiales. La MPR da imágenes planas, en sentido
coronal, sagital u oblicuo en tres ventanas separadas.
2. TÉCNICAS DE PROYECCIÓN TRIDIMENSIONAL:
la visualización puede ser por Proyección de Máxima Intensidad, Proyección de Mínima
Intensidad o “Ray Sum” (suma de rayos).

 La máxima intensidad es útil para la evaluación de estructuras radiopacas de

“alto contraste”, se la puede utilizar para analizar la forma y la extensión del
material sellador endodóntico, así como para la presencia o la ausencia de un
cuerpo extraño en el interior del hueso y/o de estructuras blandas. Se utiliza
cuando los objetos son brillantes en la imagen.
 La mínima intensidad: es la imagen en 3D donde se usan los menores valores de
atenuación. La imagen obtenida es una “inversión”, opuesta en relación a los
valores mostrados en MIP (Proyección de Máxima Intensidad). Puede ser útil
para La evaluación de cualquier cavidad con aire, como los senos faciales.
 Proyección Suma de Rayos o Ray Sum, es la imagen en 3D donde se usan los
menores valores de atenuación. La imagen obtenida es una “inversión”, opuesta
en relación a los valores mostrados en MIP (Proyección de Máxima Intensidad).
Puede ser útil para la evaluación de cualquier cavidad con aire, como los senos
faciales.

3. TÉCNICAS DE PROYECCIÓN TRIDIMENSIONAL:

la visualización puede ser por Proyección de Máxima Intensidad, Proyección de Mínima
Intensidad o “Ray Sum” (suma de rayos).

 La máxima intensidad es útil para la evaluación de estructuras radiopacas de

“alto contraste”, se la puede utilizar para analizar la forma y la extensión del
material sellador endodóntico, así como para la presencia o la ausencia de un
cuerpo extraño en el interior del hueso y/o de estructuras blandas. Se utiliza
cuando los objetos son brillantes en la imagen.
 La mínima intensidad: es la imagen en 3D donde se usan los menores valores de
atenuación. La imagen obtenida es una “inversión”, opuesta en relación a los
valores mostrados en MIP (Proyección de Máxima Intensidad). Puede ser útil
para La evaluación de cualquier cavidad con aire, como los senos faciales.
 Proyección Suma de Rayos o Ray Sum, es la imagen en 3D donde se usan los
menores valores de atenuación. La imagen obtenida es una “inversión”, opuesta
en relación a los valores mostrados en MIP (Proyección de Máxima Intensidad).
Puede ser útil para la evaluación de cualquier cavidad con aire, como los senos
faciales.
 Bibliografia
- Criatina del Bosque Patoni Horacio Lozano Zalce.” introducción a la
tomografia computarizada”. 2008, de revista española de medicina nuclear
e imagen molecular. http//www.elsevier.es. 5° edición.
- Mantilla Gil Galo M. “tomografía computarizada y resonancia magnética en
reumatología”. Universitario del norte 7° edicion. 2008.
- Avendaño cervantes.g.e.”fundamentos tecnicos de radiologia y tomografia
axial computarizada”.ed diana.1993.
- Valdez R. Azpiroz J. Hernandez M. y cadena M.”imageologia medica”.
Editorial UNAM 1995
- Jhon D Mthews. “Tomografía computarizada”. editorial british medical
jurnal. Australia 2013
ANEXOS:

TOMOGRAFIA CONE BEAM VISTA 3D

EVOLUCION TECNOLOGICA
