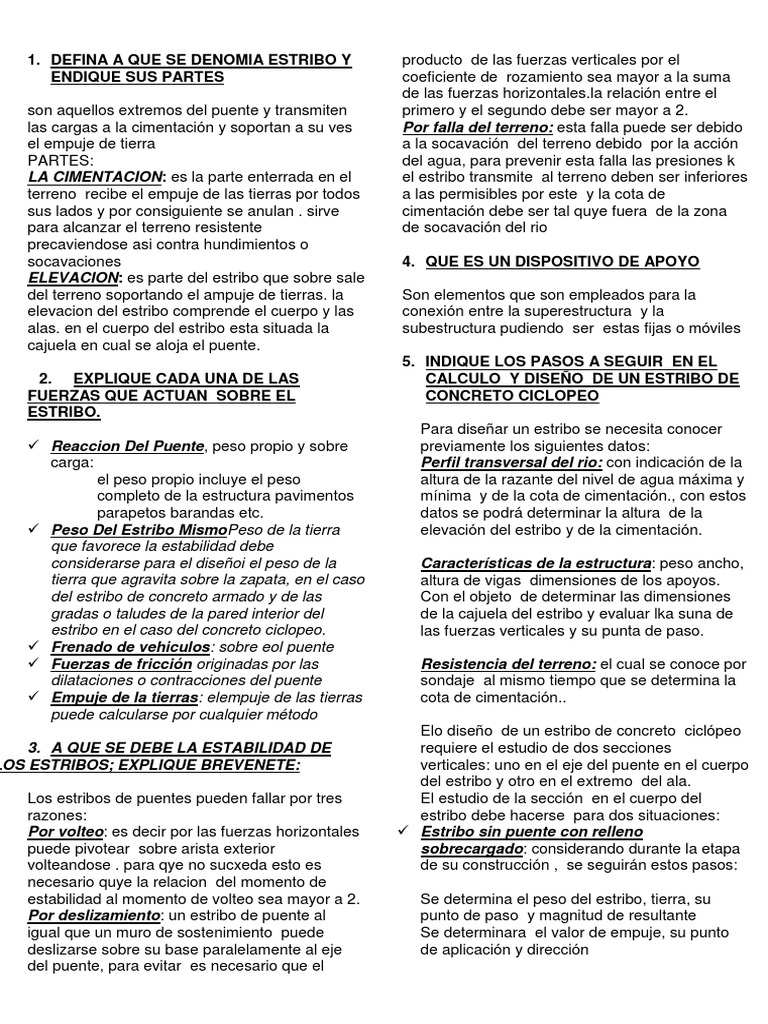

1.

DEFINA A QUE SE DENOMIA ESTRIBO Y

ENDIQUE SUS PARTES

son aquellos extremos del puente y transmiten
las cargas a la cimentacin y soportan a su ves
el empuje de tierra
PARTES:
LA CIMENTACION: es la parte enterrada en el
terreno recibe el empuje de las tierras por todos
sus lados y por consiguiente se anulan . sirve
para alcanzar el terreno resistente
precaviendose asi contra hundimientos o
socavaciones
ELEVACION: es parte del estribo que sobre sale
del terreno soportando el ampuje de tierras. la
elevacion del estribo comprende el cuerpo y las
alas. en el cuerpo del estribo esta situada la
cajuela en cual se aloja el puente.

2. EXPLIQUE CADA UNA DE LAS
FUERZAS QUE ACTUAN SOBRE EL
ESTRIBO.

Reaccion Del Puente, peso propio y sobre
carga:
el peso propio incluye el peso
completo de la estructura pavimentos
parapetos barandas etc.
Peso Del Estribo MismoPeso de la tierra
que favorece la estabilidad debe
considerarse para el diseoi el peso de la
tierra que agravita sobre la zapata, en el caso
del estribo de concreto armado y de las
gradas o taludes de la pared interior del
estribo en el caso del concreto ciclopeo.
Frenado de vehiculos: sobre eol puente
Fuerzas de friccin originadas por las
dilataciones o contracciones del puente
Empuje de la tierras: elempuje de las tierras
puede calcularse por cualquier mtodo

3. A QUE SE DEBE LA ESTABILIDAD DE
LOS ESTRIBOS; EXPLIQUE BREVENETE:

Los estribos de puentes pueden fallar por tres
razones:
Por volteo: es decir por las fuerzas horizontales
puede pivotear sobre arista exterior
volteandose . para qye no sucxeda esto es
necesario quye la relacion del momento de
estabilidad al momento de volteo sea mayor a 2.
Por deslizamiento: un estribo de puente al
igual que un muro de sostenimiento puede
deslizarse sobre su base paralelamente al eje
del puente, para evitar es necesario que el
producto de las fuerzas verticales por el
coeficiente de rozamiento sea mayor a la suma
de las fuerzas horizontales.la relacin entre el
primero y el segundo debe ser mayor a 2.
Por falla del terreno: esta falla puede ser debido
a la socavacin del terreno debido por la accin
del agua, para prevenir esta falla las presiones k
el estribo transmite al terreno deben ser inferiores
a las permisibles por este y la cota de
cimentacin debe ser tal quye fuera de la zona
de socavacin del rio

4. QUE ES UN DISPOSITIVO DE APOYO

Son elementos que son empleados para la
conexin entre la superestructura y la
subestructura pudiendo ser estas fijas o mviles

5. INDIQUE LOS PASOS A SEGUIR EN EL
CALCULO Y DISEO DE UN ESTRIBO DE
CONCRETO CICLOPEO

Para disear un estribo se necesita conocer
previamente los siguientes datos:
Perfil transversal del rio: con indicacin de la
altura de la razante del nivel de agua mxima y
mnima y de la cota de cimentacin., con estos
datos se podr determinar la altura de la
elevacin del estribo y de la cimentacin.

Caractersticas de la estructura: peso ancho,
altura de vigas dimensiones de los apoyos.
Con el objeto de determinar las dimensiones
de la cajuela del estribo y evaluar lka suna de
las fuerzas verticales y su punta de paso.

Resistencia del terreno: el cual se conoce por
sondaje al mismo tiempo que se determina la
cota de cimentacin..

Elo diseo de un estribo de concreto ciclpeo
requiere el estudio de dos secciones
verticales: uno en el eje del puente en el cuerpo
del estribo y otro en el extremo del ala.
El estudio de la seccin en el cuerpo del
estribo debe hacerse para dos situaciones:
Estribo sin puente con relleno
sobrecargado: considerando durante la etapa
de su construccin , se seguirn estos pasos:

Se determina el peso del estribo, tierra, su
punto de paso y magnitud de resultante
Se determinara el valor de empuje, su punto
de aplicacin y direccin
De determinara el punto de paso por la
seccin horizontal estudiada.
Se determinara el coeficiente de volteo,
deslizamiento y presiones mximas y
mnimas

estribo con puente y relleno
sobrecargado:
Para el estudio de la seccin considerada
sometida a estas condiciones se seguirn los
siguientes pasos:

Se determinara la resultante de las fuerzas
verticales y su punto de paso
Se determinara el valor de empuje de las
tierras, su punto de aplicacin y direccin.
Determinar las fuerzas horizontales debido al
frenado y ala friccin de los apoyos.
Determinar ewl paso de la resultante total de
las fuerzas por la seccion horizontal
considerada.
Determinar los coeficientes de volte,
deslizamiento y presin mxima y minima.
La seccin se considerar satisfactoriamente
si para el caso ,as desfavorable la resultante
pasa por el extremo exterior del tercio central.
Los coeficientes son mayor a 2..
Se estudiara la seccion de distintos niveles,
auqellas partes donde el talud varie
bruscamente.

1. CUAL ES LA FINALIDAD DE LOS
ESTRIBOS Y CUANTAS

La necesidad de colocar estribos esta
justificada para:
Conseguir una superficie de apoyo al
nivel que se proyecta a ejecutar la obra
Contener el relleno de tierra de manera
que el derrame de ellas no rodee el apoyo
interrumpido el paso de la via inferior en el
caso de un puente sobre un curso de agua
Obtener un apoyo que permanesca a
una cosa fija transmitiendo al terreno
presiones susceptibles de ser soportadas por
este.


2. CLASES DE ESTRIBO EXISTEN

Con respecto a los materiales co que se
ejecutados los estribos estos pueden ser ser
de :
Concreto ciclpeo
Concreto armado
Pilote o cilindros relleno( con
provisionales)
3. MENCIONE EN QUE CONSISTE LOS
ESTRIBOS T Y PARA QUE SE USA
Esta clase de estribos carece de las de
contencin del relleno.
Esta formada por una pared perpendicular a la
anterior en el eje de esta, que esta rodeada por
sus dos lados con los derrames del relleno, la
parte superior de la pared se ensancha de
manera de construir el acceso del puente para
el trfico.
La parte inferior se ensancha tambin
constituyndose la zapata.
Esta clase de estribos se usa casi
exclusivamente en gradas
4. PARA DISEAR UN ESTRIBO QUE SE
NECESITA CONOCER PREVIAMENTE

Perfil transversal del rio
Con indicacin de la altura de la rasante del nivel
de aguas mximas y minimas y de la cota de
cimentacin.
Caractersticas de la estructura
Peso, ancho, altura de viga, dimensiones de los
apoyos
Resistencia del terreno
El cual se conoce por sondajes al mismo tiempo
que se determina la cota de cimentacin.
5. CUAL ES LA FINALIDAD DE LOS
ESTRIBOS
Conseguir una superficie de apoyo al
nivel que se proyecta ejecutar la obra
Contener el relleno de tierra de manera
que el derrame de ellas no rodee el apoyo
interrumpiendo el paso de la via inferior en el
caso de un puente de sobre un curso de agua
Obtener un apoyo que permanezca a una casta
fija, trasmitiendo al terreno presiones
susceptibles de ser soportadas por este
6. CONSIDERANDO POR SU FORMA LOS
ESTRIBOS PUEDEN SER ? EXPLIQUE
Estribos con alas inclinadas o estribos en V
Estribos con alas perpendiculares o estribos en
U
Estribos T
Estribos cajn o celulares
Estribos pilares
Estribos de arco
7. COMO DEFINE A UN PILAR
Se llama pilar al apoyo intermedio de un puente
que recibe la reaccin de dos tramos adyacentes
8. CUALES SON LAS PARTES DE UN PILAR
Consta dos:
Cimentacin
La cimentacin pueden estar constituida por un
macizo de concreto ciclpeo, un cajn o pilotes
Elevacin
Toma todas las formas que hemos
citados anteriormente teniendo adems un
elementos adicional llamdo: tajamar
9. DIGA LAS CLASES DE PILARES
Albailera de piedra o de concreto ciclpeo
Pilares de concreto armado
Pilares de perfiles de acero
10. CUALES SON LAS FUERZAS QUE
ACTAN SOBRE UN PILAR
Reaccin del puente
Peso propio de pilar
Fuerza de viento
Fuerzas de expansin y dilatacin del
puente (temperatura)
Frenado o traccin
Fuerza centrifuga
Sismo
Fuerza de la corriente del rio
11. QUE SON LAS LNEAS DE
INFLUENCIA
Son representacin ha cargas mviles, como
es el caso de los vehculos que circulan sobre
los puentes
12. PARA QUE SITUACIONES DEBE
HACERSE EL ESTUDIO DE LA SECCIN
EN EL CUERPO DEL ESTRIBO? EXPLIQUE
CADA UNA DE ELLAS
13. CUALES SON LOS DETALLES DE
UN ESTRIBO DESPROVISTOS DE
PARAPETOS
14. PORQUE ESTAN FORMADO LOS
MUROS DE ESTRIBOS
15. PARA QUE SIRVEN LOS ESTRIBOS
DE LOS PUENTES
16. SEALE DETALLES
CONSTRUCTIVOS DE LOS ESTRIBOS
17. EXPLIQUE PORQUE ESTAN
CONSTITUIDA LAS ALETAS DE LOS
ESTRIBOS.
18.
1. TIPOS DE PILARES, CUALES SON LOS
FACTORES PARA ESCOGER?
a) Pilar tipo tarjeta; Pilar formado por un solo
muro.
b) Pilar columnas circulares; Es el pilar que
esta formado por columnas que esta unido en
su parte superior por una solera y cimentacin.
Generalmente el criterio que se utiliza es por el
espacio, generalmente en zonas urbanas.
c) Pilar tipo prtico: Formado por un prtico,
puede existir varios pilares, dependiendo de la
luz del puente.
d) Pilar tipo prtico mltiple; se usa en varios
casos, cuando el ancho de la va es grande, en
autopistas de varios niveles, etc.
Factores: Para la eleccin del tipo de pilar se
debe saber el uso que se le dar al puente.






2. DESCRIBE UN
ESTRIBO EN VOLADIZO QUE
REQUISITOS SE NECESITA PARA SU
DISEO Y QUE VERIFICACIONES
NECESITA?
- Generalmente comprende alturas de 4 a 10 m.
- Capacidad portante del suelo no adecuado como
suelo de cimentacin.
- Estructuras de CA (fc, fy, parmetros de
diseo).
- Para su diseo se necesita; diseo por flexin,
diseo por corte, diseo por adherencia y
anclaje, detalles de diseo.
3. REQUISITOS ESTRUCTURALES DE UN
ESTRIBO CON CONTRAFUERTE.
- Es una estructura similar a un estribo en
voladizo, con la particularidad de presentar
contrafuertes.
- Condiciones; altura del estribo, estabilidad.
- Sirven para controlar las deformaciones.
4. EXPLIQUE CADA UNA DE LAS FUERZAS
QUE ACTAN SOBRE UN ESTRIBO.
a) La reaccin del puente; incluye peso propio y
sobrecargas.
b) Peso del estribo;
c) Peso de las tierras; favorece la estabilidad.
d) Frenado de los vehculos; se da en la calzada
del puente.
e) Fuerzas de friccin; son originados por las
contracciones y dilataciones del puente.
f) Empuje de masas de tierra
g) Efecto ssmico; efectos dinmico..
