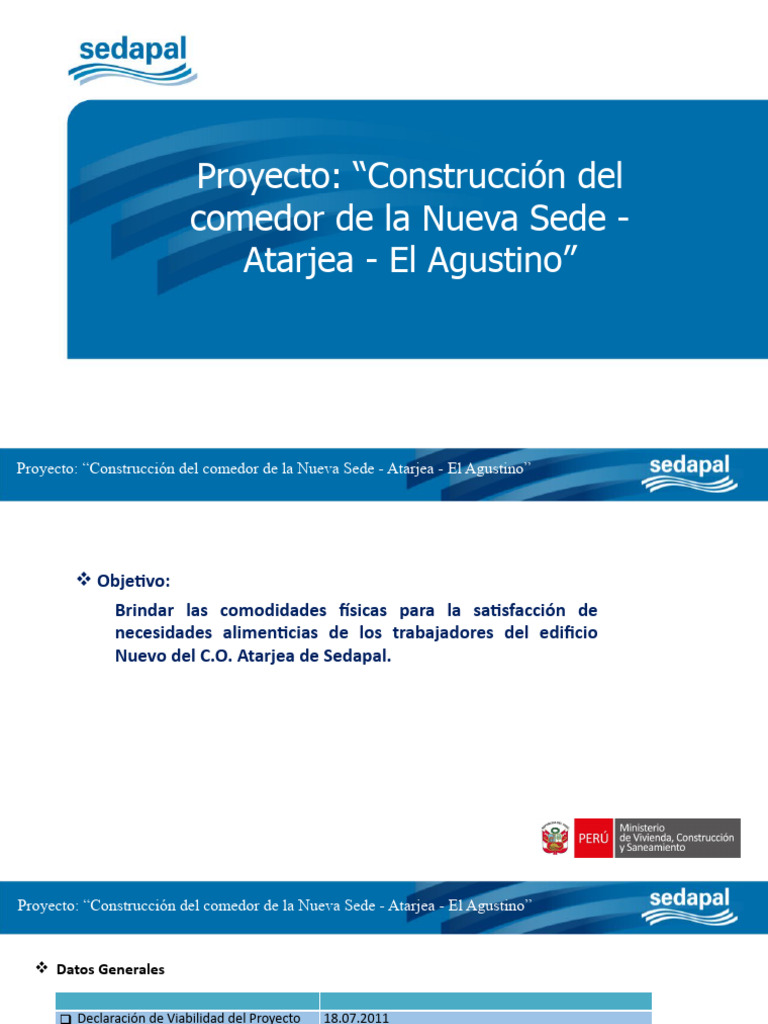

Proyecto: “Construcción del
comedor de la Nueva Sede -
Atarjea - El Agustino”
Proyecto: “Construcción del comedor de la Nueva Sede - Atarjea - El Agustino”
Objetivo:
Brindar las comodidades físicas para la satisfacción de
necesidades alimenticias de los trabajadores del edificio
Nuevo del C.O. Atarjea de Sedapal.
Proyecto: “Construcción del comedor de la Nueva Sede - Atarjea - El Agustino”
Datos Generales
Declaración de Viabilidad del Proyecto 18.07.2011
Informe Técnico N°183-2011/OPI-FONAFE
16.09.2011
Pase a la fase Inversión Resolución de Gerencia General N° 084-2011-GG
Contrato N° 054-2013-SEDAPAL de fecha 19.02.2013
Elaboración del Expediente Técnico Fecha inicio 01.03.2013
Consultor: Arq. LINCONL RODRIGUEZ CABELLOS
Beneficiarios directos 300 comensales
Acta de entrega de terreno 25.01.2013
Expediente Técnico: S/. 137,194.84
Monto de Inversión del Proyecto Ejecución de Obra : S/. 8 654,946.32 (presupuesto al 2014)
Proyecto: “Construcción del comedor de la Nueva Sede - Atarjea - El Agustino”
Ubicación
Proyecto: “Construcción del comedor de la Nueva Sede - Atarjea - El Agustino”
Ubicación
Proyecto: “Construcción del comedor de la Nueva Sede - Atarjea - El Agustino”
Distribución proyectada en el Expediente Técnico
Proyecto: “Construcción del comedor de la Nueva Sede - Atarjea - El Agustino”
Distribución Estudio Perfil (2009)
Proyecto: “Construcción del comedor de la Nueva Sede - Atarjea - El Agustino”
Áreas de circulación y Obras
exteriores
Ubicación proyectada en el Expediente Técnico
Proyecto: “Construcción del comedor de la Nueva Sede - Atarjea - El Agustino”
Características arquitectónicas de la construcción del Comedor- Nueva Sede
EXPEDIENTE PERFIL
DISTRIBUCIÓN TECNICO
* Obras exteriores/Complementarias:
Zona administrativa 22.96 13.28
EXPEDIENTE TECNICO PERFIL
Zona de recepción y Descarga 39.37 19.87
Zona de almacén y congelación 28.90 13.96 Patio de maniobras 310.72
Zona de sanitizado 20.15 - Cuarto de gas 60.00
Zona de cocina 78.56 93.18
Acceso peatonal Puente 1 y 2 115.48 (**)
Primer Piso Zona de preparados - 41.04 Pistas 3,400m2
Veredas 625.24
Zona de distribución de alimentos Veredas 1730m2
69.07 60.03
(216 comensales) Terrazas sin techar (1er nivel ) 84.80
Zona de consumo 285.56 474.32
Azotea sin techar (Mezanine 244.76
Zona caja/control 3.65 2.1
Isla entre puentes 143.55
Zona de servicios Generales 84.65 66.72
Área Total (m2) 1584.55
Mezanine Zona de distribución de alimentos 153.11 -
(84 comensales)
Total Área Infraestructura 1, 355.07 1, 057.65
Área de circulación y muros 569.00 273.15
Obras Exteriores (*) 1584.55 (**)
Proyecto: “Construcción del comedor de la Nueva Sede - Atarjea - El Agustino”
Monto de Inversión ( Comparativo Expediente Técnico Vs Perfil Viable)
EXPEDIENTE
COMPONENTES TECNICO PIP VIABLE
Expediente Técnico de Obra 137,194.84 122,359.00
Construcción de Infraestructura 6,940,243.14 2,179,667.00
Supervisión de obra, liquidación y 659,694.13 194,422.00
Recepción
Menaje 79,617.00 53,078.00
Resumen Monto de Inversión
Equipamiento y Mobiliario 795,009.25 858,303.00
EXPEDIENTE TECNICO PERFIL VIABLE % INCREMENTO
Medidas de Mitigación Ambiental 43,188.00 23,040.00 (actualizado al 2014)
Total Presupuesto (al 2014) S/. 8,654,946.35 S/. 3,430,869.00 S/. 8,654,946.35 S/. 3,430,869.00 152.27%
Proyecto: “Construcción del comedor de la Nueva Sede - Atarjea - El Agustino”
VISTAS PROYECTADAS
(Expediente Técnico)
Proyecto: “Construcción del comedor de la Nueva Sede - Atarjea - El Agustino”
Vista Fachada
Proyecto: “Construcción del comedor de la Nueva Sede - Atarjea - El Agustino”
Vista panorámica (ubicación)
Proyecto: “Construcción del comedor de la Nueva Sede - Atarjea - El Agustino”
Área: Primer
Piso
Proyecto: “Construcción del comedor de la Nueva Sede - Atarjea - El Agustino”
Área: Primer Piso
Proyecto: “Construcción del comedor de la Nueva Sede - Atarjea - El Agustino”
Ingreso al Área de Mezanine
Proyecto: “Construcción del comedor de la Nueva Sede - Atarjea - El Agustino”
Área de Mezanine
