INTERCONEXIÓN de la RED NORTE ESTE REJAS con la RED NORTE OESTE VIVEROS

Dársena de baldeo Nº9. Depósito

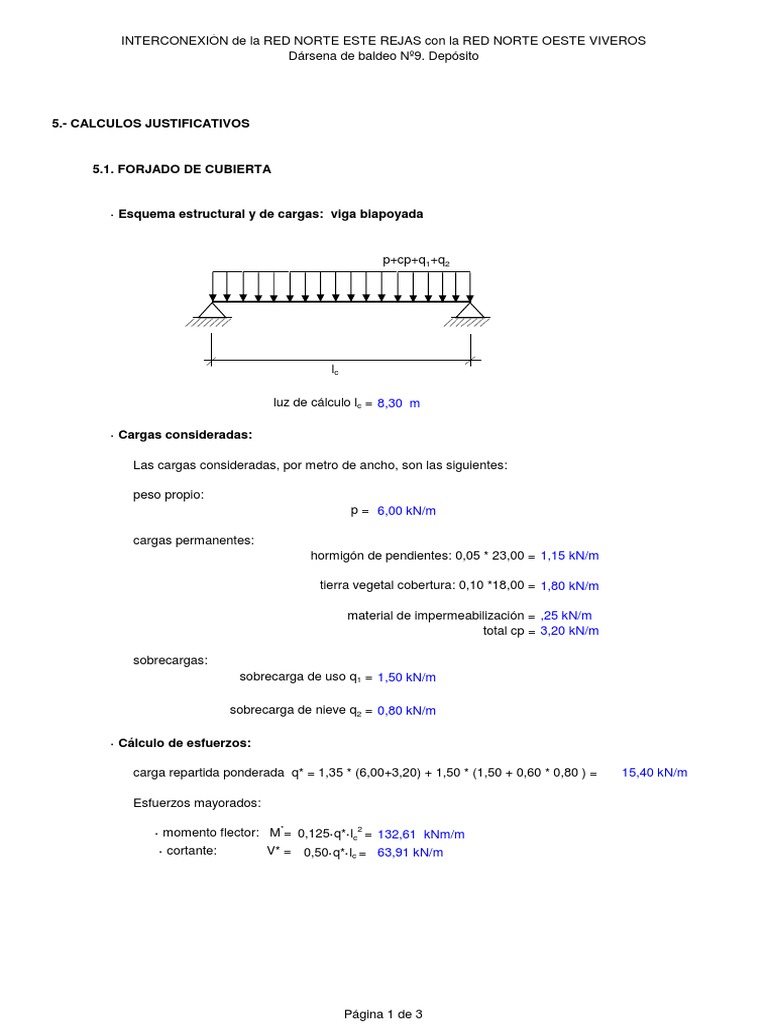

5.- CALCULOS JUSTIFICATIVOS

5.1. FORJADO DE CUBIERTA

· Esquema estructural y de cargas: viga biapoyada

p+cp+q1+q2

lc

luz de cálculo lc = 8,30 m

· Cargas consideradas:

Las cargas consideradas, por metro de ancho, son las siguientes:

peso propio:
p = 6,00 kN/m

cargas permanentes:
hormigón de pendientes: 0,05 * 23,00 = 1,15 kN/m

tierra vegetal cobertura: 0,10 *18,00 = 1,80 kN/m

material de impermeabilización = ,25 kN/m


total cp = 3,20 kN/m

sobrecargas:
sobrecarga de uso q1 = 1,50 kN/m

sobrecarga de nieve q2 = 0,80 kN/m

· Cálculo de esfuerzos:

carga repartida ponderada q* = 1,35 * (6,00+3,20) + 1,50 * (1,50 + 0,60 * 0,80 ) = 15,40 kN/m

Esfuerzos mayorados:

· momento flector: M*= 0,125·q*·lc2 = 132,61 kNm/m


· cortante: V* = 0,50·q*·lc = 63,91 kN/m

Página 1 de 3
INTERCONEXIÓN de la RED NORTE ESTE REJAS con la RED NORTE OESTE VIVEROS
Dársena de baldeo Nº9. Depósito

· Dimensionamiento:

Se selecciona una placa prefabricada de tipo alveolar con una capacidad resistente dada por
los siguientes valores últimos de momento flector y cortante (tabla adjunta):

Forjado tipo 25.6

· momento flector: Mu= 290,90 kNm/m


· cortante: Vu = 122,60 kN/m

Las características del forjado resultante son las siguientes:

canto de la placa: 25 cm
capa de compresión: 10 cm
canto total del forjado: 35 cm
mallazo en capa de compresión: Ø5 a 15x15 cm
ancho de la placa: 1,20 m

Página 2 de 3
INTERCONEXIÓN de la RED NORTE ESTE REJAS con la RED NORTE OESTE VIVEROS
Dársena de baldeo Nº9. Depósito

Página 3 de 3
