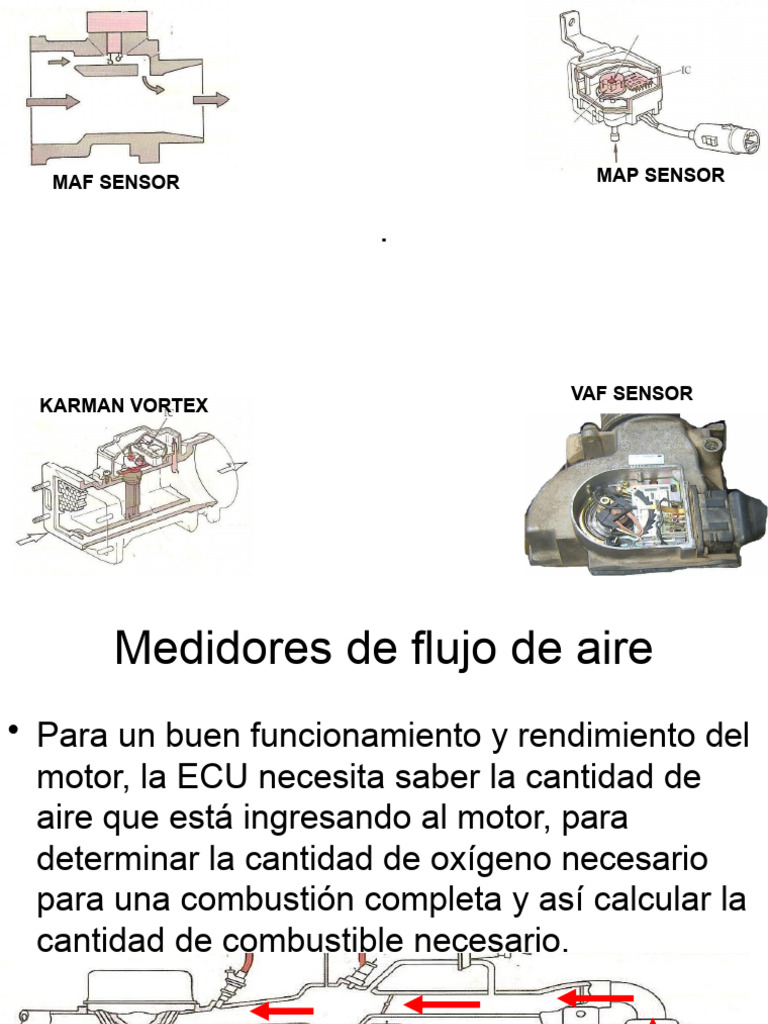

MAF SENSOR MAP SENSOR

VAF SENSOR
KARMAN VORTEX
 Medidores de flujo de aire
• Para un buen funcionamiento y rendimiento del
motor, la ECU necesita saber la cantidad de
aire que está ingresando al motor, para
determinar la cantidad de oxígeno necesario
para una combustión completa y así calcular la
cantidad de combustible necesario.
 TIPOS DE
MEDIDORES
DE
FLUJO
DE
AIRE

Sensor MAP
Sensor MAF
Sensor VAF (Por vacío)
Sensor
Sensor de paleta Sensor de la presión
de hilo caliente
(Vane air flow) absoluta del múltiple
(mass air flow)
L-Jetronic de
LH-Jetronic
admisión
D-Jetronic
Sensor VAF
Sensor VAF
Este sensor mide
eléctricamente el volumen
de aire que entra al motor.

La masa de ese volumen

de aire varía con la
temperatura y la altitud.

•La mayoría de fabricantes

instalan un sensor VAT
(Vane Air Temperature) en
el cuerpo del sensor VAF.
 Sensor VAF

• La computadora
monitorea la
información del VAF
para determinar la
temperatura del aire
que entra en el
motor.
 Sensor VAF
• Algunos modelos Toyota, incluyen en el VAF, un
interruptor que controla el funcionamiento de la
bomba de combustible, .
 Componentes del VAF
Sensor de
Potenciómetro
temperatura
del VAF
de aire

Interruptor
Señal del
de la bomba
VAF
de
combustible

Escobilla Resorte
 Sensor VAF
• El sensor VAF tiene un
potenciómetro conectado a
Escobilla
una compuerta retráctil,
ubicada en la corriente de
aire que entra al múltiple de
admisión.
• Un voltaje de referencia y
una tierra son aplicado a
una resistencia variable.
• El voltaje aplicado es
disminuido a través de la
longitud de la resistencia.
• El voltaje de la señal varía
a medida que la puerta
mueve la escobilla que está
sobre la resistencia.
 Medicion de un sensor VAF

• .
