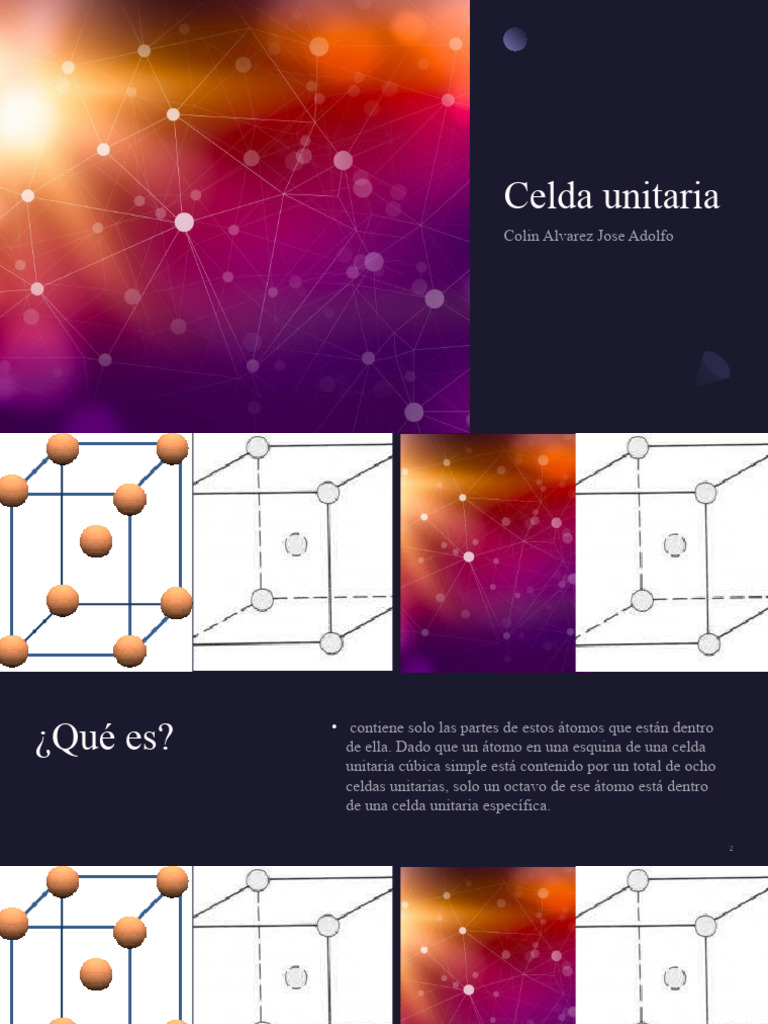

Celda unitaria

Colin Alvarez Jose Adolfo

¿Qué es? • contiene solo las partes de estos átomos que están dentro
de ella. Dado que un átomo en una esquina de una celda
unitaria cúbica simple está contenido por un total de ocho
celdas unitarias, solo un octavo de ese átomo está dentro
de una celda unitaria específica.

2
Relación entre el • . Para los átomos que forman una estructura BCC los átomos se
tocan entre sí a lo largo de la diagonal principal del cubo y luego de

Radio atómico y el algunas deducciones geométricas a = 4r / √3. En la estructura FCC,

los átomos se tocan entre sí a lo largo de la diagonal de cada una de
las caras y la relación entre el parámetro de red y el radio atómico es
Parámetro de red: a = 4r / √2, donde r es el radio atómico.

3
Número de
• Es el número de átomos que están en contacto con un átomo en particular del
material. El número de coordinación puede interpretarse como el número de
átomos vecinos próximos que tiene cada átomo del material. En la estructura

coordinación: BCC, el átomo ubicado en el centro del cubo está en contacto con los 8
átomos de los vértices. El número de coordinación para esta estructura es 8.
Para la celda simple es 6 y para la FCC y HCP es 12, que es el valor máximo.

4
Factor o Grado de • : Es la fracción del volumen de la celda unitaria que es
ocupada por los átomos. FE = GE = [(Número de átomos
empaquetamiento: por celda) x (Volumen de un átomo)] / (Volumen de la
celda unitaria)

5
Imperfecciones en
• Vacancias: Se producen cuando faltan átomos en el ordenamiento
cristalográfico. Es el defecto puntual mas simple. Intersticiales: Se
producen con átomos de la misma naturaleza o cuando se efectúa

las Redes: una aleación. Algunos se localizan u ocupan espacios libres en al

red. Dislocaciones: Se producen cuando existen planos
cristalográficos incompletos)

Martes, 2 de febrero de 20XX Ejemplo de Texto de pie de página 6

Estructura • En la estructura hexagonal compacta los átomos ocupan
los vértices de un prisma hexagonal regular, los centros de
las bases y los centros de los triángulos alternos en que
hexagonal: puede descomponerse la sección intermedia del prisma.

7
 A en función de Átomos por Numero de Factor de
ESTRUTURA Metales típicos
r celda coordinación empaquetamiento
Cubica
A0=2r 1 6 0.52 Ninguno
simple(CS)
Cubica centrada Fe,Ti.W,Mo,Nb
A0=4r 2 8 0.68
en el cuerpo(CC) Ta,K,Na,V,Cr
Cubica centrada
A0=4r Fe, Cu, Al, Ag,
en las 4 12 0.74
Ph, Ni, Pl
caras(CCC)
Hexagonal A0=2r 2 12 0.74 Ti, Mg, Zn, Be

Compacta(HC) C0=1.633 Cd
