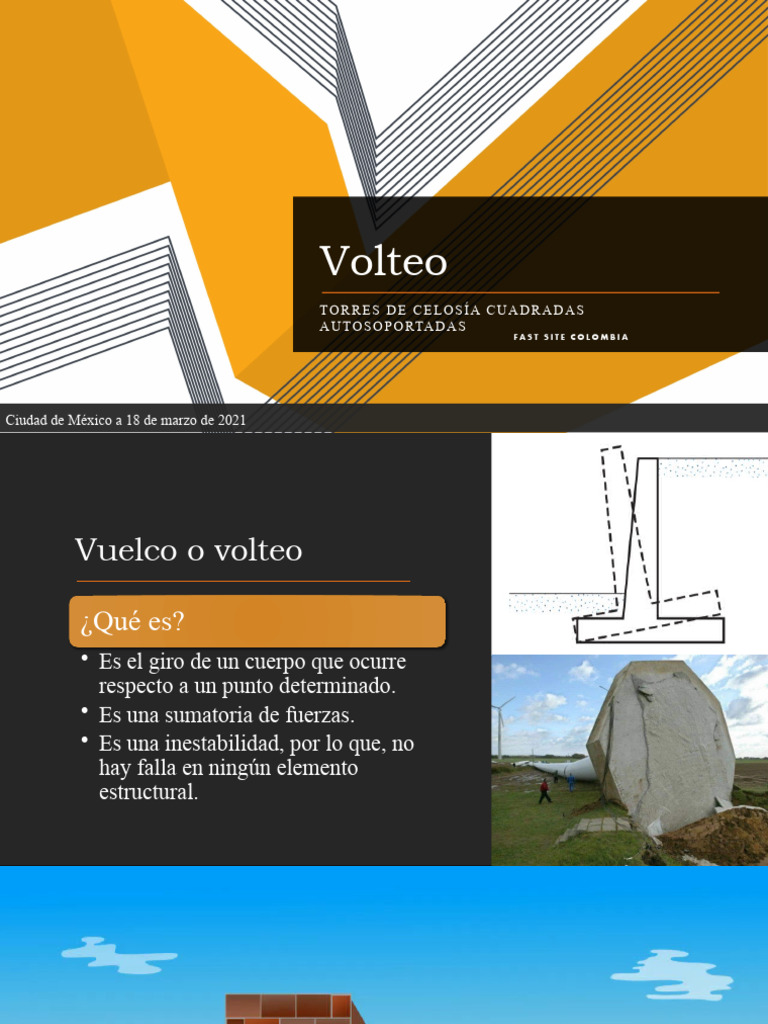

Volteo

TORRES DE CELOSÍA CUADRADAS

A U T O S O P O RTA D A S
FAST SITE COLOMBIA

Ciudad de México a 18 de marzo de 2021

Vuelco o volteo

¿Qué es?
• Es el giro de un cuerpo que ocurre
respecto a un punto determinado.
• Es una sumatoria de fuerzas.
• Es una inestabilidad, por lo que, no
hay falla en ningún elemento
estructural.
 Combinaciones de carga
Normatividad: TIA-H

TIA-G
Las cargas eólicas se multiplicarán TIA-H
por el factor de carga correspondiente:
1 1.2𝐷 + 1.0𝐷𝑔 + 1.6𝑊0 1 1.2𝐷 + 1.0𝐷𝑔 + 𝟏. 𝟎𝑾𝟎
2 0.9𝐷 + 1.0𝐷𝑔 + 1.6𝑊0 2 0.9𝐷 + 1.0𝐷𝑔 + 𝟏. 𝟎𝑾𝟎
3 1.2𝐷 + 1.0𝐷𝑔 + 1.6𝐷𝑖 + 1.0𝑊𝑖 + 1.0𝑇𝑖 3 1.2𝐷 + 1.0𝐷𝑔 + 𝟏. 𝟎𝑫𝒊 + 1.0𝑊𝑖 + 1.0𝑇𝑖
4 1.2𝐷 + 1.0𝐷𝑔 + 1.0𝐸 4 1.2𝐷 + 1.0𝐷𝑔 + 1.0𝐸𝑣 + 1.0𝐸ℎ
5 0.9𝐷 + 1.0𝐷𝑔 + 1.0𝐸 5 0.9𝐷 + 1.0𝐷𝑔 − 1.0𝐸𝑣 + 1.0𝐸ℎ

Velocidad de una ráfaga de viento de 3 segundos a una altura de 33 ft (10 m) sobre el Velocidad de ráfaga de viento de 3 segundos a 33 pies sobre el suelo en la exposición C

50 años. 1.0 𝑫 +1.0 𝑫

nivel del terreno para una categoría de exposición C para un intervalo de recurrencia de
𝒈 +1.0 𝑾
para un intervalo de recurrencia medio asociado con la categoría de riesgo de la
estructura. 0
Nota:
En las diferentes normativas de diseño se contempla que, cuando el valor de la carga es favorable para la estabilidad de la estructura, se deberá
considerar un factor de carga < 1, no así para las cargas desestabilizantes en cuyo caso el factor será > 1 .
(Quedará a consideración del ingeniero la combinación de carga que crea conveniente de acuerdo con la probabilidad de
excedencia de las cargas)

Velocidad regional del viento: Velocidad de una ráfaga para un periodo de retorno de 50 años, sin considerar la importancia de la estructura y categoría de riesgo
 1. Se considera que las cargas son independientes
Se deberán considerar todas las direcciones del viento que causen los mayores
momentos de vuelco.

2. No se toma en consideración el empuje de los suelos

Cuando ocurre el volteo del cuerpo hay empujes pasivos y activos en el suelo que al
tener una distribución simétrica y suponiendo que las empujes son de igual magnitud,
éstos se cancelan.

4. Momentos respecto a los bordes de plataforma

La suma de momentos será respecto a los bordes de plataforma, suponiendo que las
fuerzas la hacen girar respecto a estos puntos.

3. Se desprecian los momentos debidos a

fuerzas cortantes
El momento generado por las fuerzas cortantes son
mínimas en comparación con las fuerzas normales debido al
corto brazo de palanca entre la fuerza y el punto de volteo.

Hipótesis de diseño
Factor de seguridad
El factor de seguridad contra el vuelco sobre la punta,
es decir, alrededor del punto C, puede expresarse como:

Donde:
suma de los momentos de fuerzas que tienden a volcar
sobre el punto C
suma de los momentos de fuerzas que tienden a evitar el
vuelco sobre el punto C

El valor mínimo deseable del factor de seguridad es de 1.5 a 2

Gracias
