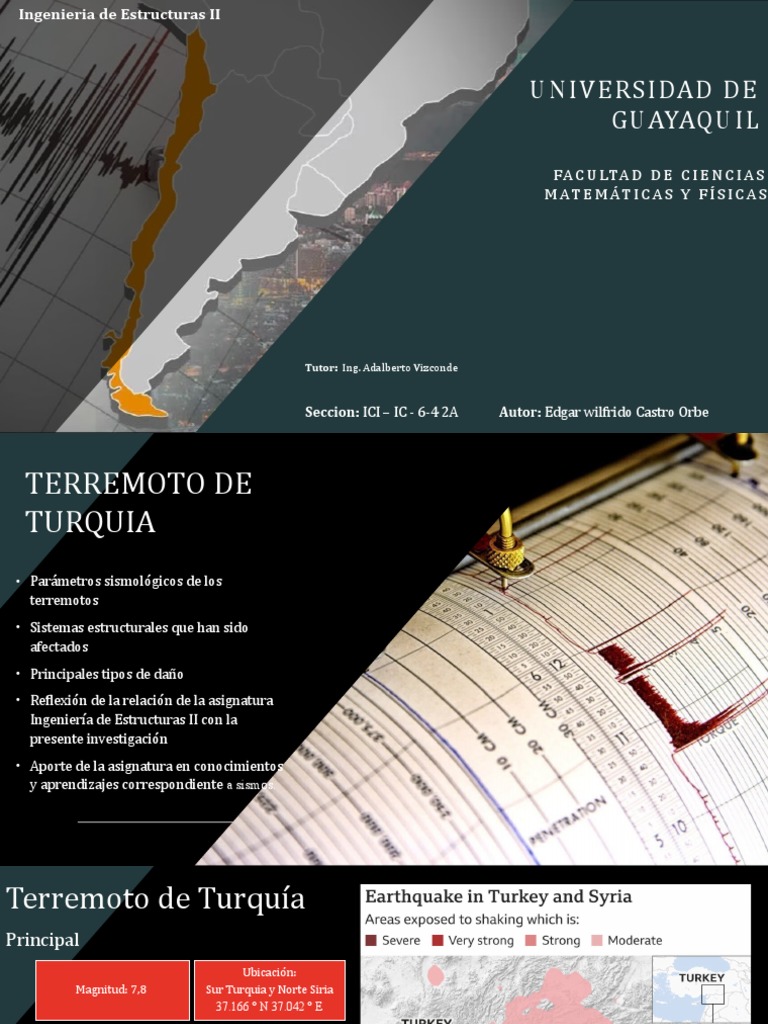

Ingenieria de Estructuras II
UNIVERSIDAD DE
GUAYAQUIL
FA C U LTA D D E C I E N C I A S
M AT E M Á T I C A S Y F Í S I C A S
Tutor: Ing. Adalberto Vizconde
Seccion: ICI – IC - 6-4 2A Autor: Edgar wilfrido Castro Orbe
TERREMOTO DE
TURQUIA
• Pará metros sismoló gicos de los
terremotos
• Sistemas estructurales que han sido
afectados
• Principales tipos de dañ o
• Reflexió n de la relació n de la asignatura
Ingeniería de Estructuras II con la
presente investigació n
• Aporte de la asignatura en conocimientos
y aprendizajes correspondiente a sismos.
Terremoto de Turquía
Principal
Ubicació n:
Magnitud: 7,8 Sur Turquia y Norte Siria
37.166 ° N 37.042 ° E
Fecha: Hora: Epicentro:
6/02/2023 4:17 am Gaziantep
Sismotectó nica:
Profundidad:
Falla del mar Muerto y la falla de
17,9 km
Anatolia Oriental
Victimas y • Debido a este gran impacto sísmico en el Sur de
Turquía y Norte de Siria se obtienen datos de
heridos muertes y heridos.
Falla de Anatolia
• Se pueden apreciar la falla norte y la falla
este de Anatolia. En la este, que une a
Turquía y Siria, fue donde se registró el
terremoto
Mapa del terremoto M7,8
• Se aprecia que en la zona de epicentro :
• Dañ o
• Temblor
• PGA (Peak Ground Acceleration)
• PGV ( Peak Ground Velocity)
• Intensidad
Acelerograma time-history
• Turkey magnitude 7.8 earthquake
(3-17 AM, 6 February 2023)
Espectro de diseñ o vs Espectro de acelerograma
• Turkey magnitude 7.8 earthquake
(3-17 AM, 6 February 2023)
• Demanda sísmica en acelerograma
de 2.1g
Terremoto de Turquía
Principal
A 100 km de distancia del primero y 9 horas
de diferencia
Fecha:
Magnitud: 7,5
6/02/2023
Sismotectó nica:
Falla del mar Muerto y la falla de
Anatolia Oriental
Mapa del terremoto M7,6
• Se aprecia que en la zona de epicentro :
• Dañ o
• Temblor
• PGA (Peak Ground Acceleration)
• PGV ( Peak Ground Veloccity)
• Intensidad
Sismograma time-history
• Turkey magnitude 7.5 earthquake
(12-24 PM, 6 February 2023)
Respuesta vs tiempo
• Turkey magnitude 7.5
earthquake (12-24 PM, 6
February 2023)
Terremoto de turkia
Replicas importantes (Aftershock)
• Estas réplicas disminuirá n en
frecuencia en los días, meses y añ os
posteriores al evento sísmico
principal de magnitud 7.8.
• Es probable que haya cientos de
réplicas que se pueden sentir en esta
á rea durante las primeras semanas y
meses
Terremoto de turkia
Replicas importantes (Aftershock)
• Desde que ocurrió el evento principal:
• 1 052 (hasta el 8 de febrero) se han
encontrado
• Má s de 150 con Mw 4.0 o superior
• Mayor: Mw 7.7 a las 13:24 hora local
(UTC+3), 6 de febrero de 2023
Terremoto de turkia
Replicas importantes (Aftershock)
Sistemas estructurales afectados
• Edificios colpsados debido a las
grandes aceleraciones del sismo y
colapsos de edificios viejos y
modernos.
• Mas de 5700 edificios colapsaron
• Con una franja de mas de 10 km
Sistemas estructurales afectados
• Sistema aporticado de concreto, sin
muros estructurales
Sistemas estructurales afectados
• Sistema aporticado de concreto, con
posible efecto de hundimiento
debido a licuefacción
Sistemas estructurales afectados
• Sistema estructural de concreto
armado con irregularidad en
planta
• Debido a ello es con mas facilidad
a un colapso lateral
Sistemas estructurales afectados
• Se puede observar una estructura de 3 niveles con una cubierta del tipo arco, que solo presenta
dañ os de elementos no estructurales. Se dice que es el Colegio de Ing. Civiles de Turquía.
Colapsos totales
• Los restos de un edificio derrumbado, Diyarbakır, Turquía.
Colapsos totales
• El edificio colapso lateralmente debido al fuerte cortante sísmico del terremoto, y todo tipo de dañ o
elemento estructural y no estructural
Colapsos totales
• Los restos de un edificio derrumbado, Diyarbakır, Turquía.
Colapsos totales
• Ruinas de un edificio en Hatay.
• Se observa que las columna fallaron
mas que las vigas (sway column).
Colapsos totales
• Ruinas de un edificio en Hatay.
• Columnas fallaron antes que las vigas,
como se muestras muros de arriba solo
deflectados.
Colapsos totales
• Los elementos estructurales de este
edificio colapsaron totalmente dejando
solo la planta superior.
Colapsos totales
• Edificios colapsados verticalmente debido a la componente vertical del sismo
Colpasos parcial
• Destrucció n en el Centro de Negocios Galeria en Diyarbakır. Uno de los edificios en el fondo se
derrumbó despué s de una réplica.
Colpasos parcial
• Edificio colapsado durante los terremotos en Hatay.
• Se ve claramente la muestra que falla se produjeron rotulas primero en columna que vigas
Colpasos parcial
• Edificio colapsado durante los terremotos en Hatay.
• Fallo parcial de edificio donde colapso la columna y alrededor de dicha zona
¿Como se relaciona la asignatura Ingeniería de
Estructuras II con la presente investigació n?
• La asignatura de Ingeniería de Estructuras II se basa en
aprender realizar modelos matemá ticos mediante normas
de diseñ o sísmico y analisis , para así evitar colapsos
inesperados debido a un movimiento telú rico, basá ndose
en espectro de aceleraciones que se construye de acuerdo a
zona, tipo de suelo y forma de la estructura, por ende
cuando al ser mostrado imá genes de edificios colapsados
influía bastante el tipo de suelo y a su vez el respectivo
comportamiento de la estructura frente a un sismo.
¿Que aporta esta asignatura al conocimiento y
aprendizaje que debemos tener de los sismos?
• La asignatura de Ingeniería de Estructuras II se ha
mostrado realizar diseñ os basados en la norma
ecuatoriana de la construcció n NEC-15 Peligro Sísmico,
ya que los ingenieros estructurales deben diseñ ar a
criterios sismorresistentes, por ende como base se debe
tener conocimientos técnicos como la curva de peligro
sísmico, cortante basal, demanda sísmica de un espectro
de diseñ o, espectro de aceleraciones, periodo de retorno,
etc.
• Como a su vez entender el comportamiento de una
estructura al someterse un sismo en un modelo
matemá tico e interpretarlo para el mundo real.
