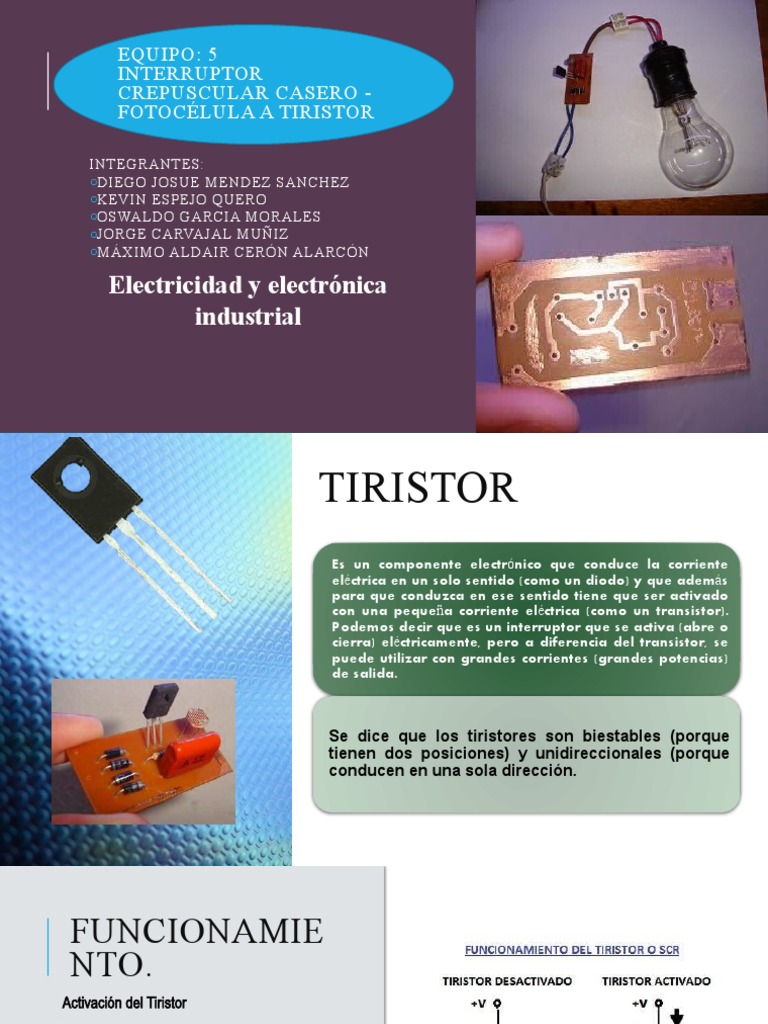

EQUIPO: 5

INTERRUPTOR
CREPUSCULAR CASERO -
FOTOCÉLULA A TIRISTOR

INTEGRANTES:
oDIEGO JOSUE MENDEZ SANCHEZ
oKEVIN ESPEJO QUERO
oOSWALDO GARCIA MORALES
oJORGE CARVAJAL MUÑIZ
oMÁXIMO ALDAIR CERÓN ALARCÓN

Electricidad y electrónica
industrial
TIRISTOR
Es un componente electrónico que conduce la corriente
eléctrica en un solo sentido (como un diodo) y que además
para que conduzca en ese sentido tiene que ser activado
con una pequeña corriente eléctrica (como un transistor).
Podemos decir que es un interruptor que se activa (abre o
cierra) eléctricamente, pero a diferencia del transistor, se
puede utilizar con grandes corrientes (grandes potencias)
de salida.

Se dice que los tiristores son biestables (porque

tienen dos posiciones) y unidireccionales (porque
conducen en una sola dirección. .
 FUNCIONAMIE
NTO.
Activación del Tiristor
Cuando le llega una pequeña corriente a la
puerta G, se activa el tiristor (interruptor
cerrado entre ánodo y cátodo) y comenzará a
pasar una corriente entre el ánodo y el cátodo
llamada corriente directa.
Mientras no le llegue corriente a la puerta G
no habrá corriente entre el ánodo y el cátodo
(interruptor abierto).
El interruptor es el ánodo y el cátodo; y la
puerta G es la que lo cierra o lo abre
(activación) por medio de una señal eléctrica.
 FUNCIONAMIE
NTO.
Desactivación del Tiristor
Pero además tiene otra diferencia con el transistor,
una vez que el tiristor se activa, permanece
activado (interruptor cerrado) aunque cortemos la
corriente por la patilla o puerta G.
Si queremos que deje de pasar corriente entre el
ánodo y el cátodo del tiristor la única forma es
desconectando la corriente directa.
Otra característica del tiristor es que la tensión o
corriente de disparo no es fija, a mayor corriente
de disparo (corriente por G = Ig) menor será la
tensión de disparo o ruptura Vr.
Como en la gráfica siguiente:
 EL CIRCUITO -INTERRUPTOR
CREPUSCULAR CASERO- .

En el circuito eléctrico de arriba se pueden ver los pocos componentes que intervienen en el
mismo, siendo los componentes principales "el tiristor", que se encargara de hacer circular
corriente por la lampara, el sistema de detección de luz. conformado por una LDR y un
divisor de tensión producido por una resistencia de 1 mega ohm y el capacitor de 470 nf.
FUNCIONAMIENTO.

La corriente alterna entra al sistema para ser rectificada por el puente de cuatro diodos. Produciendo una
rectificación de onda completa como se muestra en la siguiente imagen.
Siendo esta onda la que se presenta en el ánodo del tiristor, con unos picos de tensión de 311 voltios. De esta
manera el tiristor que solo puede hacer circular la corriente en un solo sentido, contara con la energía necesaria
para hacerlo, además los puntos en que el voltaje es cero apagaran el tiristor, que como sabemos una vez
disparado la corriente que circula por él es una corriente máxima he incontrolable. La única manera que tiene de
volver a su estado de corte es el los momentos en que el voltaje es cero, es decir, cero voltio y cero corriente.
