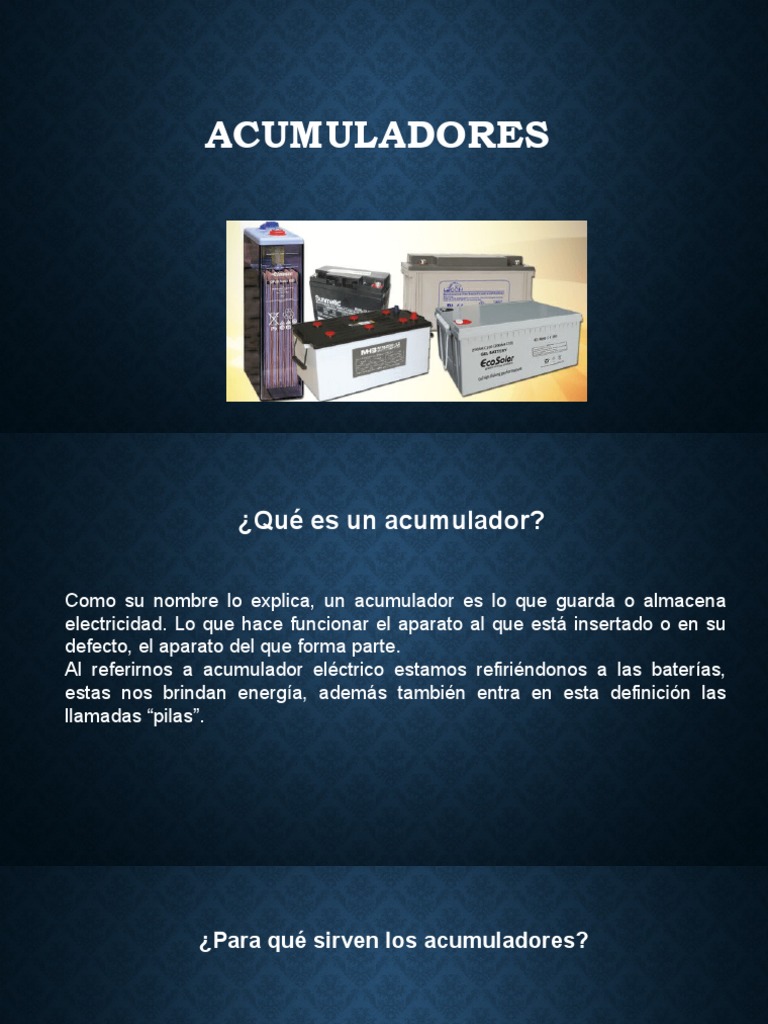

ACUMULADORES

¿Qué es un acumulador?

Como su nombre lo explica, un acumulador es lo que guarda o almacena

electricidad. Lo que hace funcionar el aparato al que está insertado o en su
defecto, el aparato del que forma parte.
Al referirnos a acumulador eléctrico estamos refiriéndonos a las baterías,
estas nos brindan energía, además también entra en esta definición las
llamadas “pilas”.
 ¿Para qué sirven los acumuladores?

Los acumuladores sirven para varias cosas, por ejemplo, se usan para alimentar el
motor de los autos,

Pero también se usan para cosas más sencillas, por ejemplo alimentar la batería de
un teléfono celular o laptop para que estos funcionen.
Se pueden encontrar los acumuladores eléctricos que tienen la función de almacenar,
distribuir la energía ya almacenada. Además, existen otros tipos, por ejemplo, los
que recogen la energía de los paneles solares.
 Acumuladores de energía de los paneles solares

Hoy en día existe la maravillosa forma de aprovechar la luz solar y convertirla en energía gracias
a los paneles solares o paneles fotovoltaicos. Pero para que esto suceda es necesario almacenar
la energía de estos. Allí es cuando entran en acción los acumuladores eléctricos o de energía.

Este tipo de acumuladores suelen ser de gran tamaño, y su función radica en que la energía sea
suministrada y se use en cualquier momento, incluso cuando no haya luz.
Los acumuladores eléctricos de energía solar se fabrican generalmente de plomo ácido o
sistemas de ion litio.
 Tipos de baterías

Las baterías Monoblock están destinadas a pequeñas instalaciones solares y donde se busque una relación
calidad-precio equilibrada.

Este tipo de baterías es adecuada para utilizar en pequeñas instalaciones fotovoltaicas aisladas (por ejemplo:
con iluminación, televisor, ordenador y frigorífico) y que no lleven motores.

Este tipo de baterías es la más barata y más sencilla.

También denominada “batería monoblock de plomo-ácido inundada tradicional” o «baterías monoblock de

plomo-ácido abiertas», en base a la tecnología utilizada en la fabricación de la batería.

Al tener evaporación de gases, las baterías monoblock necesitan mantenimiento anual del nivel de
electrolito y no pueden ser instaladas en caravanas, ni en lugares cerrados sin ventilación.
 Baterías de Ciclo Profundo

Las denominadas baterías de ciclo profundo tienen un formato similar a las monoblock, pero son
un poco más grandes y están pensadas para instalaciones solares de uso diario, pues tienen una
durabilidad 3-4 veces mayor que una monoblock, pudiendo llegar hasta los 6-7 años de vida.

Por tanto, las baterías de ciclo profundo pueden ser la mejor opción para instalaciones solares con
consumos medios y utilización todo el año, donde la durabilidad de la batería también sea un
factor importante.

La característica principal de las baterías de ciclo profundo es su capacidad para soportar

numerosas descargas completas sin merma de su vida útil, ni dañar la batería, lo cual no es
habitual es otros tipos de baterías.
 Baterías AGM

Las baterías de AGM tienen el electrolito inmovilizado y unas válvulas de regulación de gases para evitar
pérdidas, por eso se llaman “sin mantenimiento”. Tienen una duración media medida en número de ciclos de
carga-descarga a una misma profundidad de descarga más elevada que las baterías monoblock.

A diferencia del resto de tipos de baterías, en las baterías AGM el ácido es absorbido entre las placas e
inmovilizado por medio de unas alfombrillas o esteras de fibra de vidrio muy fina.

Las características que le otorga estos separadores y la forma de diseño y ensamblaje de la batería, convierte a
las baterías AGM en una batería segura, que resiste las vibraciones y golpes, y donde no se derramará
electrolito.
La batería AGM está pensada para pequeñas instalaciones fotovoltaicas en las que realizar el mantenimiento
sería muy difícil o costoso.
 Baterías estacionarias

Estas baterías tienen una larga vida útil, son perfectas para instalaciones que requieran un consumo diario y
durante largos períodos de tiempo. Estas baterías están compuestas por 6 vasos de 2v cada uno, pueden acumular
grandes cantidades de energía (las hay en una amplia gama de diferentes capacidades).

Baterías litio

Ocupan poco espacio, pesan poco y no emiten gases. También por tanto se pueden poner en cualquier sitio, el
tiempo de carga es el más rápido. Se pueden realizar descargas totales sin verse su vida intensamente afectada. La
desventaja que actualmente tiene este tipo de baterías es su elevado costo. Sin embargo en un futuro se cree que los
fabricantes lo puedan optimizar.
 Capacidad de carga:

La capacidad de carga de una batería solar se entiende como a la cantidad de electricidad que puede suministrar
una batería y se mide en amperios hora (Ah). Por supuesto, para poder cargar una batería, serán necesarias unos
paneles solares y conectarlos al regulador de carga / regulador, que será el encargado de esa tarea.

Las variables fundamentales que definen la capacidad de la batería son:

• tiempo de carga, tiempo de descarga o velocidad de

carga/descarga
• intensidad de descarga
• temperatura
• tensión final de descarga
La capacidad de una batería se determina en función de la duración de descarga y dicho valor
es proporcionado por el fabricante para una duración de 10 horas ( C10) o 100 horas (C100).
Ese valor facilitado por el fabricante es la capacidad nominal (CN). Para calcular la
capacidad de una batería para uso solar, para carga o descarga, podemos utilizar la siguiente
ecuación:

CN [Ah] = IN [A] * Duración de la carga/descarga [h]

Siendo, como ya hemos visto, CN la capacidad nominal de la batería y IN la corriente de
carga o descarga. Es decir, por ejemplo, supongamos que tenemos una batería con una
capacidad de 300 Ah, de la que estamos extrayendo una corriente constante de 10A, nos dará
que la batería tiene un régimen de descarga de 30 horas.
 Profundidad de descarga

La profundidad de descarga de una batería es el porcentaje de la capacidad total de la batería que se usa
durante un ciclo de carga o un ciclo descarga. Podemos distinguir dos posibilidades:

DESCARGAS SUPERFICIALES:
son descargas de aproximadamente el 20%- 35% de la capacidad nominal.

DESCARGAS PROFUNDAS:
son descargas del 60-80% de la capacidad nominal.
En instalaciones de energía solar aisladas, se suelen emplear baterías estacionarias preparadas
para descarga profunda, ya que en algunas instalaciones deben soportar el consumo durante varios
días. También debemos reseñar que cuanto mayor es la profundidad de descarga, en inglés Depth
of Discharge (DOD), menos ciclos de uso nos va a poder dar una batería, se ve con mayor
claridad en la siguiente gráfica:
Entendemos como la vida útil de una batería como el número de ciclos que puede
soportar la batería conservando una capacidad residual por encima del 80% de su
capacidad nominal. La vida útil de una batería en instalaciones fotovoltaicas se mide
en números de ciclos de carga/descarga. Así pues, si sometemos nuestra batería a
un régimen de trabajo muchos ciclos diarios, su vida útil se reducirá, y si por el
contrario, el régimen de trabajo es de pocos ciclos diarios, la vida útil se alargará.
 Conexión en serie y paralelo:

Es habitual, y casi norma general, que en todas las instalaciones fotovoltaicas

aisladas es necesario el uso de más de una batería. La solución entonces debe ser
adoptada conectando las baterías en serie o en paralelo para lograr la tensión o
capacidad necesaria. Analizamos entonces las dos posibilidades de conexión de
baterías:

Baterías conectadas en paralelo: se conectan todos los polos positivos y, por

separado, todos los polos negativos. Con este tipo de conexión conseguimos
aumentar la capacidad y mantener un mismo valor de tensión. La capacidad total
del sistema de baterías será entonces igual a la suma de todas las capacidades de
cada batería o, dicho de otro modo, el producto de la capacidad de cada batería por
el número de baterías (entendiendo que usamos siempre el mismo tipo de baterías).
Baterías conectadas en serie:

En este caso, conectaremos el polo positivo de la batería con el polo negativo de de la siguiente batería, así
sucesivamente. De este modo, lo que logramos es aumentar la tensión final del sistema de acumulación, que sería
la suma de las tensiones de las baterías conectadas en serie, y mantenemos la capacidad, que sería la misma que la
unitaria de las baterías que estemos usando (considerando siempre que todas las baterías instaladas son del mismo
modelo y compradas a la vez porque ocurre que si a una batería vieja la conectamos una nueva en paralelo y se
estropean las dos).
