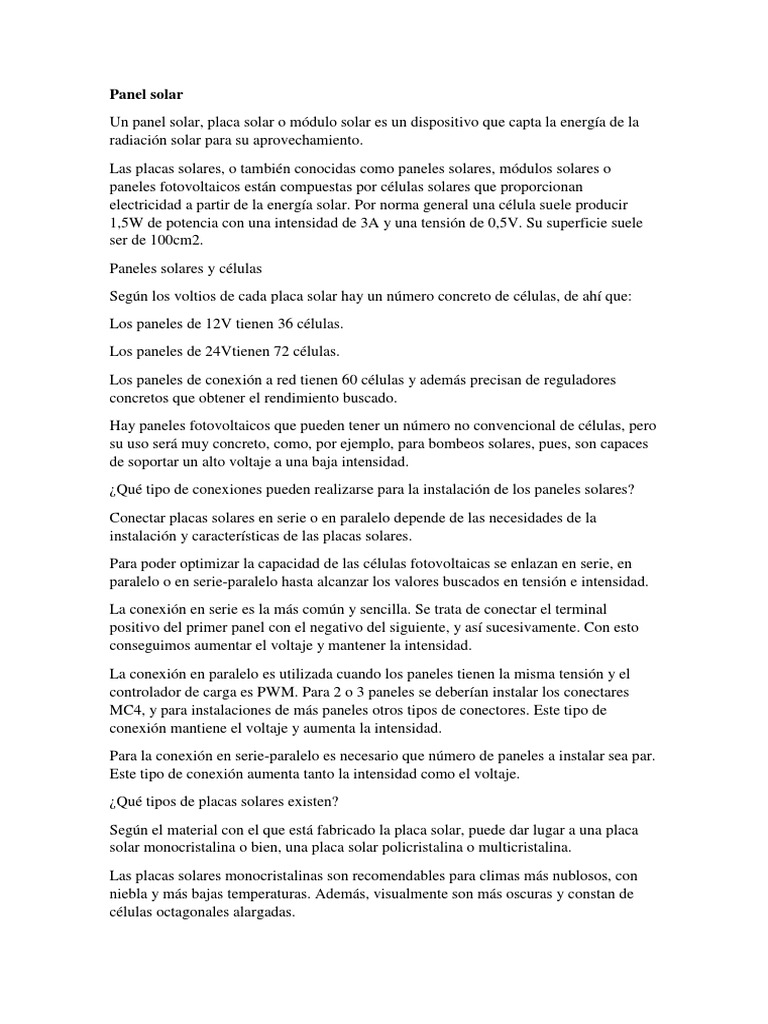

Panel solar

Un panel solar, placa solar o módulo solar es un dispositivo que capta la energía de la
radiación solar para su aprovechamiento.
Las placas solares, o también conocidas como paneles solares, módulos solares o
paneles fotovoltaicos están compuestas por células solares que proporcionan
electricidad a partir de la energía solar. Por norma general una célula suele producir
1,5W de potencia con una intensidad de 3A y una tensión de 0,5V. Su superficie suele
ser de 100cm2.
Paneles solares y células
Según los voltios de cada placa solar hay un número concreto de células, de ahí que:
Los paneles de 12V tienen 36 células.
Los paneles de 24Vtienen 72 células.
Los paneles de conexión a red tienen 60 células y además precisan de reguladores
concretos que obtener el rendimiento buscado.
Hay paneles fotovoltaicos que pueden tener un número no convencional de células, pero
su uso será muy concreto, como, por ejemplo, para bombeos solares, pues, son capaces
de soportar un alto voltaje a una baja intensidad.
¿Qué tipo de conexiones pueden realizarse para la instalación de los paneles solares?
Conectar placas solares en serie o en paralelo depende de las necesidades de la
instalación y características de las placas solares.
Para poder optimizar la capacidad de las células fotovoltaicas se enlazan en serie, en
paralelo o en serie-paralelo hasta alcanzar los valores buscados en tensión e intensidad.
La conexión en serie es la más común y sencilla. Se trata de conectar el terminal
positivo del primer panel con el negativo del siguiente, y así sucesivamente. Con esto
conseguimos aumentar el voltaje y mantener la intensidad.
La conexión en paralelo es utilizada cuando los paneles tienen la misma tensión y el
controlador de carga es PWM. Para 2 o 3 paneles se deberían instalar los conectares
MC4, y para instalaciones de más paneles otros tipos de conectores. Este tipo de
conexión mantiene el voltaje y aumenta la intensidad.
Para la conexión en serie-paralelo es necesario que número de paneles a instalar sea par.
Este tipo de conexión aumenta tanto la intensidad como el voltaje.
¿Qué tipos de placas solares existen?
Según el material con el que está fabricado la placa solar, puede dar lugar a una placa
solar monocristalina o bien, una placa solar policristalina o multicristalina.
Las placas solares monocristalinas son recomendables para climas más nublosos, con
niebla y más bajas temperaturas. Además, visualmente son más oscuras y constan de
células octagonales alargadas.
Mientras que las placas solares policristalinas son recomendables para climas cálidos y
visualmente son de un color azulado oscuro y sus células tienen forma rectangular.
Hay un tercer tipo de Silicio que es el amorfo o “de capa fina” pues su silicio está sin
cristalizar.
¿Qué es la “potencia pico” de un panel solar?
La potencia pico de un panel solar, tanto si se trata de un panel solar
monocristalino como un panel solar policristalino, es la máxima potencia que es capaz
de generar un módulo fotovoltaico bajo las condiciones estandarizadas de 1000W/m² y
25ºC de temperatura de la célula.
¿Qué es la eficiencia de los módulos fotovoltaicos de una placa solar fotovoltaica?
La eficiencia de los módulos solares de un panel fotovoltaico es el porcentaje de energía
solar que el módulo puede transformar en electricidad. Un sobrecalentamiento del
módulo y como consecuencia de la placa solar fotovoltaica suele reducir su eficiencia,
los valores que se especifican en las fichas técnicas toman como referencia las
condiciones del módulo entre 25ºC y 5ºC.
La eficiencia de los paneles solares se ha visto aumentada en los últimos años y el
precio reducido, consecuencia de las exigencias y necesidades de un mercado carente de
energías renovable limpias y al alcance de cualquiera, sin importar la distancia de la red
eléctrica convencional.

Baterías
Llamamos batería eléctrica, acumulador o simplemente batería al dispositivo que,
formado por una o varias celdas electroquímicas, puede convertir la energía química
que almacena en electricidad. A diferencia de las pilas, la reacción química que permite
su funcionamiento es reversible, lo que permite volver a cargar la batería por medios
eléctricos.
Las baterías se caracterizan fundamentalmente por los siguientes aspectos:
El tipo o tecnología, según sea su naturaleza interna. Veremos los principales tipos de
baterías en el siguiente apartado.
La tensión o voltaje nominal que suministran. Se mide en voltios (V).
La capacidad de carga, que determina la intensidad que la batería puede suministrar a lo
largo del tiempo a su tensión nominal. Se mide en amperios / hora (Ah).
La energía, resultado de suministrar una intensidad a una determinada tensión a lo largo
del tiempo. Es resultado de conocer la tensión y la capacidad. Se mide en vatios / hora
(Wh)
Factor de autodescarga. Las baterías no mantienen la carga de forma indefinida, sino
que la van perdiendo poco a poco. Nos indica el porcentaje de carga que la batería
pierde en un tiempo determinado.
Efecto memoria, es un efecto no deseado que afecta a las baterías y que reduce su
capacidad para almacenar energía. Se suele hablar de efecto memoria cuando una
batería se carga cuando no se ha producido una descarga completa, pero hay otras
causas que pueden reducir su capacidad, tales como los ciclos de carga / descarga que
ha realizado, si ha trabajo a una temperatura elevada o si ha soportado grandes
demandas de intensidad.
Otros aspectos a tener en cuenta son la intensidad máxima de carga o la intensidad
máxima que una batería puede suministrar durante su descarga. Suelen venir
determinados por el tipo de batería y deben observarse para no dañar la batería y acortar
su vida útil.
PRINCIPALES TIPOS DE BATERÍAS
Dependiendo de la naturaleza interna de la batería y sus características electroquímicas,
podemos distinguir varios tipos de baterías:
Baterías de plomo-ácido, que están formadas por electrodos de plomo bañados en un
electrolito de ácido sulfúrico Las hay de muchos tipos que veremos a continuación. En
general son económicas y fáciles de fabricar. No admiten sobrecargas ni descargas
profundas y tienen un peso y volumen elevados para la energía que almacenan.
Baterías de niquel-cadmio (Ni-Cd), que están formadas por electrodos de cadmio
bañados en un electrolito de hidróxido de potasio. Funcionan bien en un amplio rango
de temperaturas y se pueden sobrecargar sin sufrir daños. Admiten descargas profundas
y proporcionan un buen número de ciclos, pero acusan mucho el efecto memoria. Su
peso y volumen, aunque mejores que los de las baterías de plomo-ácido, siguen siendo
elevados para la energía que almacenan.
Baterías de niquel-hidruro metálico (Ni-MH), que están formadas por un ánodo de
cadmio y un cátodo de aleación de hidruro metálico. Están sustituyendo a las baterías de
niquel-cadmio por su menor efecto memoria y mayor capacidad. Sin embargo, el
número de ciclos que proporcionan es menor y no trabajan bien con frío extremo, que
reduce drásticamente su capacidad.
Baterías de iones de litio (Li-ion), que emplean un ánodo de grafito y un cátodo de
óxido de cobalto, trifilina u óxido de manganeso. En comparación con los tipos
anteriores, son de desarrollo más reciente y han facilitado la existencia de tecnologías
portátiles que de otro modo no hubieran sido posibles. Su capacidad es elevada en
relación a su peso y volumen, teniendo además un factor de autodescarga muy reducido.
Casi no se ven afectadas por el efecto memoria y pueden cargarse sin necesidad de
haber sido descargadas previamente. Como contrapartida no soportan bien los cambios
de temperatura y no admiten descargas completas, sufriendo mucho cuando éstas
ocurren.
Baterías de polímero de litio (Li-Po), son una variación de las baterías de iones de litio
que mejoran sus características de peso y volumen, así como su tasa de descarga. Al
igual que sus primas de iones de litio acusan mucho las descargas profundas, quedando
prácticamente inutilizadas si se descargan en exceso.
Cable
Un cable es un conductor eléctrico (generalmente cobre) o conjunto de ellos,
generalmente recubierto de un material aislante o protector,1 si bien también se usa el
nombre de cable para transmisores de luz (cable de fibra óptica) o esfuerzo mecánico
(cable mecánico).
Los cables que se usan para conducir electricidad se fabrican generalmente de cobre,2
debido a la excelente conductividad de este material, o de aluminio que, aunque posee
menor conductividad es más ligero para la misma capacidad y típicamente más
económico que el cobre.
Generalmente cuenta con aislamiento en el orden de 500 µm hasta los 5 cm; dicho
aislamiento es plástico, su tipo y grosor dependerá del nivel de tensión de trabajo, la
corriente nominal, de la temperatura ambiente y de la temperatura de servicio del
conductor.
Un cable eléctrico se compone:
Conductor: Elemento que conduce la corriente eléctrica y puede ser de diversos
materiales metálicos. Puede estar formado por uno o varios hilos.
Aislamiento: Recubrimiento que envuelve al conductor, para evitar la circulación de
corriente eléctrica fuera del mismo.
Capa de relleno: Material aislante que envuelve a los conductores para mantener la
sección circular del conjunto.
Cubierta: Está hecha de materiales que protejan mecánicamente al cable. Tiene como
función proteger el aislamiento de los conductores de la acción de la temperatura, sol,
lluvia, etc.
