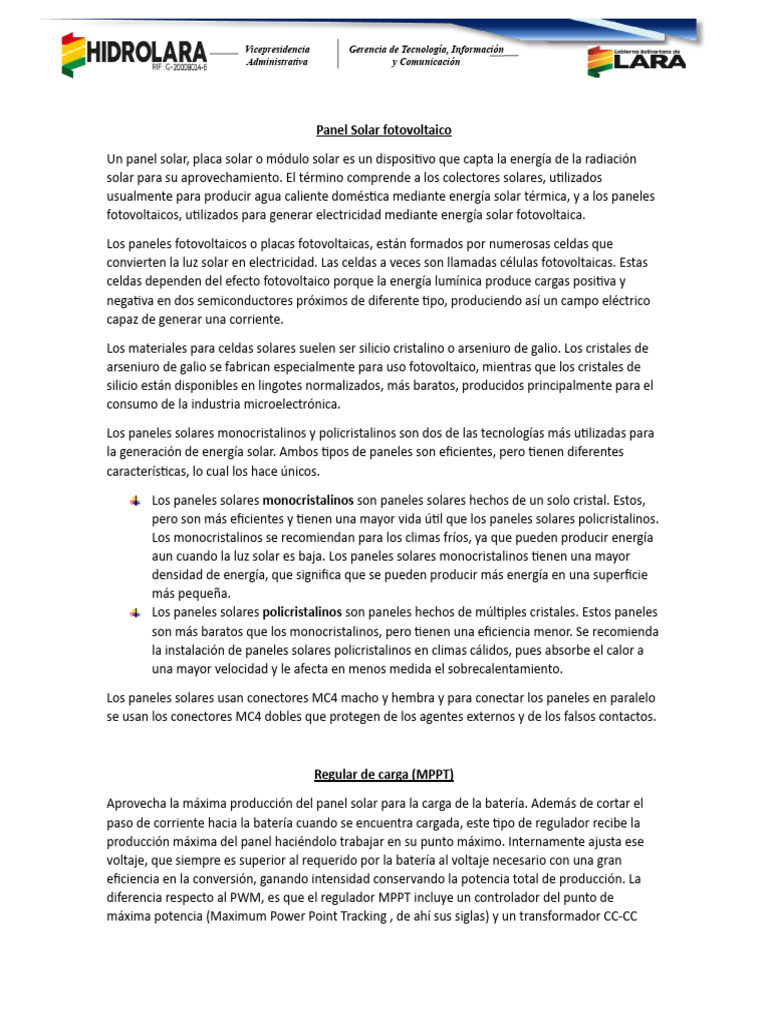

Panel Solar fotovoltaico

Un panel solar, placa solar o módulo solar es un dispositivo que capta la energía de la radiación
solar para su aprovechamiento. El término comprende a los colectores solares, utilizados
usualmente para producir agua caliente doméstica mediante energía solar térmica, y a los paneles
fotovoltaicos, utilizados para generar electricidad mediante energía solar fotovoltaica.

Los paneles fotovoltaicos o placas fotovoltaicas, están formados por numerosas celdas que
convierten la luz solar en electricidad. Las celdas a veces son llamadas células fotovoltaicas. Estas
celdas dependen del efecto fotovoltaico porque la energía lumínica produce cargas positiva y
negativa en dos semiconductores próximos de diferente tipo, produciendo así un campo eléctrico
capaz de generar una corriente.

Los materiales para celdas solares suelen ser silicio cristalino o arseniuro de galio. Los cristales de
arseniuro de galio se fabrican especialmente para uso fotovoltaico, mientras que los cristales de
silicio están disponibles en lingotes normalizados, más baratos, producidos principalmente para el
consumo de la industria microelectrónica.

Los paneles solares monocristalinos y policristalinos son dos de las tecnologías más utilizadas para
la generación de energía solar. Ambos tipos de paneles son eficientes, pero tienen diferentes
características, lo cual los hace únicos.

Los paneles solares monocristalinos son paneles solares hechos de un solo cristal. Estos,
pero son más eficientes y tienen una mayor vida útil que los paneles solares policristalinos.
Los monocristalinos se recomiendan para los climas fríos, ya que pueden producir energía
aun cuando la luz solar es baja. Los paneles solares monocristalinos tienen una mayor
densidad de energía, que significa que se pueden producir más energía en una superficie
más pequeña.
Los paneles solares policristalinos son paneles hechos de múltiples cristales. Estos paneles
son más baratos que los monocristalinos, pero tienen una eficiencia menor. Se recomienda
la instalación de paneles solares policristalinos en climas cálidos, pues absorbe el calor a
una mayor velocidad y le afecta en menos medida el sobrecalentamiento.

Los paneles solares usan conectores MC4 macho y hembra y para conectar los paneles en paralelo
se usan los conectores MC4 dobles que protegen de los agentes externos y de los falsos contactos.

Regular de carga (MPPT)

Aprovecha la máxima producción del panel solar para la carga de la batería. Además de cortar el
paso de corriente hacia la batería cuando se encuentra cargada, este tipo de regulador recibe la
producción máxima del panel haciéndolo trabajar en su punto máximo. Internamente ajusta ese
voltaje, que siempre es superior al requerido por la batería al voltaje necesario con una gran
eficiencia en la conversión, ganando intensidad conservando la potencia total de producción. La
diferencia respecto al PWM, es que el regulador MPPT incluye un controlador del punto de
máxima potencia (Maximum Power Point Tracking , de ahí sus siglas) y un transformador CC-CC
 Vicepresidencia Gerencia de Tecnología, Información
Administrativa y Comunicación

(que convierte la corriente continua de alta tensión a corriente continua de más baja tensión a la
hora de la carga de la batería).

Algunas ventajas que podemos encontrar en estos reguladores son:

 Posibilidad de añadir paneles en serie con un voltaje superior al del banco de baterías.
 Se evitan, en gran medida, las pérdidas por ir a bajo voltaje y mucha intensisdad en
corriente continua.
 Si la instalación es de mayores dimensiones y va a proporcionar mucha potencia, lo mejor
es utilizar un regulador MPPT, que, además, ayuda a un mejor mantenimiento de las
baterías, ya que suelen incorporar más avanzados algoritmos para cargarla y protegerla.

Baterías para Paneles Solares

Las baterías para paneles solares son dispositivos que se encargan de almacenar la energía captada
y transformada por el sistema fotovoltaico, con el fin de que se pueda disponer de ella en la noche,
en los días en que haya poca radiación solar o cuando haya intermitencia en la red eléctrica.

Las baterías para celdas solares permiten suministrar energía de manera independiente a la
producción eléctrica del generador fotovoltaico para que no haya riesgo de quedarse sin energía.
 Vicepresidencia Gerencia de Tecnología, Información
Administrativa y Comunicación

Hay diferentes tipos de baterías para paneles solares. A continuación, te mencionamos algunas de
las más empleadas.

1. Baterías de plomo-ácido:

Las baterías de plomo ácido, hasta hace algunos años, eran una de las mejores opciones en
paneles solares por su precio, su vida útil y los ciclos que brinda. Sin embargo, actualmente, existen
en el mercado otras opciones más duraderas y con mejor calidad-precio dentro del rubro de
baterías para celdas solares.

Su vida útil es en promedio de seis años, siempre y cuando se dimensionen de manera adecuada y
se les dé el mantenimiento correcto.

Una de las ventajas de estas baterías para paneles solares es que suelen ser más económicas y se
pueden reciclar.

Contienen seis compartimentos separados pero conectados en serie que están sumergidos en
ácido sulfúrico. Las placas por las que está compuesta la batería contienen los electrodos
polarizados positiva y negativamente que se alternan dentro de la batería. Este tipo de batería se
utilizan en instalaciones aisladas gracias al gran rendimiento que tienen y el bajo coste.

2. Baterías de iones de litio:

Las baterías de iones de litio son las más utilizadas en el tema de almacenamiento de energía solar
porque tienen un gran potencial. Otros beneficios es que no requieren mucho mantenimiento
regular y tienen una mayor densidad de energía, es decir, pueden almacenar más energía en un
espacio más pequeño.

Estas baterías para panel solar tienen un ciclo de vida un tanto largo: alrededor de 10 a 15 años,
gracias a la profundidad de descarga, que permite utilizar más energía almacenada antes de que
tenga que recargarse.

Estas baterías para paneles solares funcionan a través de una reacción química, que lo que hace es
almacenar energía química y transformarla en energía eléctrica. Esto se da cuando los iones de litio
liberan electrones libres, los cuales van desde el ánodo (oxidación) con carga negativa hacia el
cátodo (reducción) con carga positiva.

Este movimiento es potenciado por algo llamado “electrolito de sal de litio”, que es un líquido que
va dentro de la batería para celdas solares y que equilibra esta reacción, brindando los iones
positivos necesarios creando la corriente requerida para que las empresas usen electricidad.

Al extraer la electricidad de la batería para paneles solares, los iones de litio regresan por medio
del electrolito hacia el electrodo positivo; al tiempo que los electrones se mueven del electrodo
negativo al positivo por medio del circuito externo.

Las baterías de litio se cargan más rápido que otros tipos, ofrecen más densidad energética y
cuentan con una mayor vida útil. No tienen efecto memoria por lo que podrían descargarse al
 Vicepresidencia Gerencia de Tecnología, Información
Administrativa y Comunicación

100% o a la mitad sin que la batería sufriera. Las características físicas de las baterías de litio
difieren de los demás tipos, pero obtienen mayor autonomía además son menos pesadas por lo
que su transporte es más sencillo. No requiere mantenimiento ni emite gases por lo que pueden
instalarse en un lugar sin ventilación. Son muy utilizadas en instalaciones fotovoltaicas exigentes
del sector industrial, pero cada vez más a nivel doméstico.

3. Baterías AGM:

AGM significa Absortion Glass Mat, una tecnología que permite a las placas de plomo de la batería
absorber más rápido y mejor el ácido. Una de las principales características de estas baterías es
que no requieren de mantenimiento gracias a su diseño sellado por lo que su transporte es más
sencillo. Soportan un gran número de ciclos de forma que su uso es recomendable en instalaciones
exigentes, aunque también están recomendadas para caravanas puesto que pueden utilizarse
como batería de arranque. Cuentan con una larga vida útil, aunque sean sometidas a ciclos de
descarga profunda, tienen un funcionamiento excelente y se pueden recargar.

Se usan separadores a base de fibra de vidrio absorbente, material que tiene la consistencia
parecida al muleton. Al ensamblar la batería y agregar el electrolito líquido, este es absorbido por
la fibra AGM que actúa como una esponja.

Al igual que la batería de gel, las baterías AGM en caso de rotura no tendrá fugas de líquido, esta
tecnología también tiene la ventaja de que la batería se puede instalar tumbada.

4. Baterías de Gel:

Este tipo de baterías contienen el electrolito gelificado y al estar selladas no desprenden gases
nocivos por lo que podría instalarse en un lugar con poca ventilación. Puede tener ciclos de
descarga profundos con hasta 800 ciclos de vida de ahí que sea una batería de gran durabilidad.
Por otro lado, al ser una batería completamente sellada no requiere de mantenimiento pues no se
producen evaporaciones y su cuidado se vuelve mucho más sencillo. baterías GEL están
recomendadas para instalaciones medianas y pequeñas que necesitan una batería eficaz y con una
funcionalidad extraordinaria.

Una batería de GEL es un tipo de batería de plomo-ácido sellada que utiliza un electrolito de gel en
lugar de uno líquido. El electrolito en gel se elabora agregando sílice al ácido sulfúrico, lo que da
como resultado una sustancia espesa y viscosa que queda inmovilizada dentro de la carcasa de la
batería. Este diseño hace que las baterías de GEL no requieran mantenimiento y sean a prueba de
derrames, ya que el electrolito no puede evaporarse ni escaparse de la batería.

Las baterías de GEL son similares a las baterías AGM (Absorbent Glass Mat) en el sentido de que
ambas son baterías de plomo-ácido reguladas por válvula (VRLA). Sin embargo, las baterías de GEL
utilizan un electrolito gelificado en lugar de una estera de vidrio absorbente para inmovilizar el
electrolito.

Las baterías de GEL tienen varias ventajas sobre otro tipo de baterías. No requieren
mantenimiento, tienen una larga vida útil y pueden usarse prácticamente en cualquier posición sin
fugas. También tienen mejor tolerancia al calor que otros tipos de baterías y son menos propensas
a la sulfatación.
 Vicepresidencia Gerencia de Tecnología, Información
Administrativa y Comunicación

¿Qué batería es mejor, la de Litio o la de Gel?

 Las baterías de Litio suelen tener una mayor capacidad de carga en comparación con las
baterías de Gel/AGM. Por ejemplo, una batería de Litio de 20Ah puede pesar alrededor de
3kg y ofrecer una autonomía máxima de 25km, mientras que una batería de Gel/AGM de
12Ah pesa alrededor de 10kg y ofrece una autonomía máxima de 16km. Por lo tanto, las
baterías de Litio ofrecen una mayor capacidad de carga con un menor peso.
 Las baterías de Litio presentan una tasa de autodescarga mucho más baja en comparación
con las baterías de Gel/AGM. Mientras que las baterías de Gel/AGM pueden perder más
del 20% de su carga mensualmente si se dejan sin utilizar, las baterías de Litio tienen una
autodescarga aproximada del 6% mensual. Esto significa que las baterías de Litio son más
eficientes en términos de mantener su carga durante períodos de inactividad, lo que
prolonga su vida útil.
 Las baterías de Litio son más resistentes y tienen una mejor respuesta ante demandas
exigentes, como subidas pronunciadas o situaciones que requieren una mayor potencia.
También toleran mejor las descargas profundas y las cargas irregulares, lo que las hace más
duraderas en comparación con las baterías de Gel/AGM.
 El precio de las baterías de Litio tiende a ser más elevado en comparación con las baterías
de Gel/AGM.

En resumen, las baterías de Litio ofrecen numerosas ventajas: su capacidad de carga más alta,
menor peso, menor tasa de autodescarga, mayor longevidad y resistencia las convierten en una
opción atractiva. Sin embargo, es importante considerar el precio más elevado y las restricciones
de transporte aéreo asociadas con las baterías de Litio.

Inversor DC-AC

Un inversor es un dispositivo que cambia o transforma una tensión de entrada de corriente

continua a una tensión simétrica de salida (senoidal, cuadrada o triangular) de corriente alterna,
con la magnitud y frecuencia deseada por el usuario o el diseñador.

Aunque existen varios tipos, los inversores string o en cadena y los inversores centrales, son de los
más comunes que hay actualmente en el mercado, por lo que vale la pena establecer una
comparativa y ver en qué casos es mejor utilizar uno u otro.

Los inversores string se utilizan cuando los paneles solares están conectados en serie y agrupados
en ramales enviando toda la energía a un solo inversor. Cada uno de estos ramales se conecta a un
inversor solar (por ende, hay tantos inversores como ramales tiene el sistema), y este se encarga
de hacer la función de la conversión de electricidad para obtener corriente alterna. Tienen un
excelente rendimiento y se han pulido muchos errores ya que lleva bastante tiempo en el mercado,
pero su uso no es adecuado para todos los tipos de instalación.

Si la orientación de los paneles solares es variada y apuntan en direcciones distintas, los inversores
string no son eficientes. El inversor capta el nivel de electricidad del panel menos eficiente de cada
 Vicepresidencia Gerencia de Tecnología, Información
Administrativa y Comunicación

ramal, por lo que, si en una agrupación de celdas fotovoltaicas y una de ellas recibe poca luz (por
una sombra a una determinada hora, por ejemplo), la eficiencia de ese ramal será equivalente a
esa potencia inferior.

En los sistemas fotovoltaicos con inversor central todos los paneles del sistema están conectados a
un único inversor. Éstos cuentan con varias entradas o seguidores de punto de máxima potencia
MPPT (maximun power point tracking) y están pensados tanto para exterior como para interior,
aunque generalmente funcionan mejor instalados en un lugar fresco y protegido del sol.

Su mantenimiento también resulta muy sencillo al tratarse de una única unidad y llevan varios
años en el mercado resultando altamente confiables. Permiten monitorear la energía producida
por el conjunto del sistema de celdas fotovoltaicas y son bastante silenciosos. Su principal ventaja
es que en caso de que caiga la producción de un MPPT (al cual se conecta dicha cadena) los demás
siguen produciendo.

Transfer

Una transferencia automática o ATS por sus siglas en inglés (Automatic Transfer Switch) tiene como
función determinar en qué momento la energía primaria (de la red) necesita ser cambiada por la
energía producida por la red de emergencia (generador eléctrico). Esta suele estar instalada en la
zona adonde se instala el generador eléctrico, esto por funcionalidad y cableado.

Las transferencias automáticas (ATS) realizan el trabajo de monitorear y analizar la tensión del
suministro primario que llega a nuestro cliente. El proceso que la transferencia sigue es el
siguiente. Primero se programa el controlador con un set de parámetros cuyo objetivo es indicarle
al ATS en qué momento la energía de la red está por fallar. Una vez el sistema ha reconocido la falla
se procede al segundo paso. La transferencia enciende el generador, al cual otorga un tiempo de
calentamiento, esto también se programa dentro del sistema del controlador de la transferencia
automática. Una vez el generador se estabiliza, el ATS realiza el cambio entre la red de energía
eléctrica y la red de emergencia, esto lo hace desconectando la fuente de energía primaria y dando
paso a la energía del generador eléctrico. Mientras la red primaria esta “caída” la transferencia
automática sigue su monitoreo de la tensión. En el momento que el ATS reconoce que la energía
proveniente de la distribuidora de energía se ha estabilizado, regresa a la conexión primaria e
indica al generador que apague.

Las transferencias pueden ser manuales o automáticas y manuales. En el primer caso, el usuario es
quien debe dirigirse al equipo y realizar manualmente el cambio entre la red eléctrica y el grupo
electrógeno. Los ATS que son manuales y automáticos, cuentan con ambas funciones, en la que, si
el sistema programado fallase, el usuario puede realizar por su cuenta el cambio entre redes.
