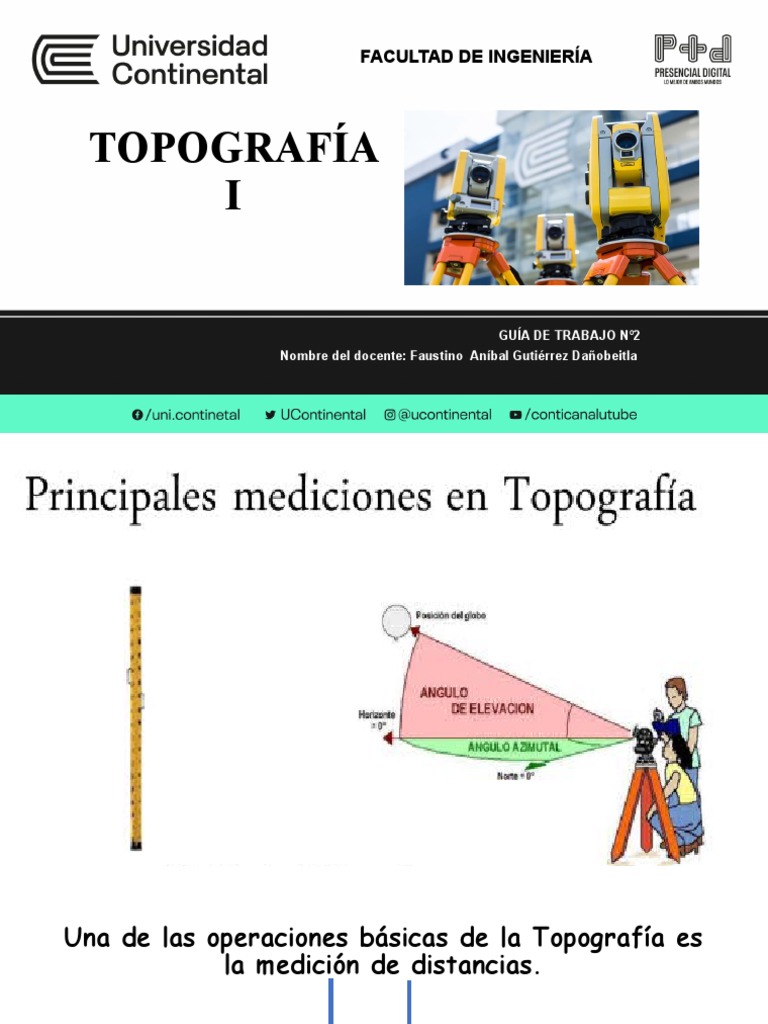

FACULTAD DE INGENIERÍA

TOPOGRAFÍA
I

GUÍA DE TRABAJO Nº2

Nombre del docente: Faustino Aníbal Gutiérrez DañobeitIa
 Una de las operaciones básicas de la Topografía es
la medición de distancias.

En Topografía plana En el caso de existir un desnivel en

(planimetría) la distancia el terreno se debe emplear una
entre dos puntos significa técnica adecuada para obtener la
su distancia horizontal. distancia horizontal entre dos
puntos.
 MÉTODOS DE MEDICIÓN DE DISTANCIAS

A) CARTABONEO DE PASOS (Abordado en la primera sesión)

El procedimiento se basa en calibrar nuestro propio paso, midiendo

el número de pasos en una distancia conocida. De este modo se
puede conocer la longitud de nuestro paso y usarlo como
herramienta de medición. La precisión de este método varia entre
1/50 a 1/200.
B) ODÓMETRO
Se utiliza como instrumento de una varilla
conectada a una rueda de radio conocido que
convierte el N°de vueltas en una distancia. Se
emplea en levantamientos preliminares para
ubicación de vías y caminos. La precisión varia
con el tamaño de la rueda (1/200 –1/400)
C) CINTADO O CADENEO (Lo que veremos en esta sesión)

En el campo laboral usted se encontrará con

cintas de lona, fibra de vidrio y acero. Con
las de lona y fibra de vidrio se puede
obtener una precisión de 1/1000 –1/5000 de
acuerdo al cuidado que se ponga y de acuerdo
a la experiencia.

Si trabajamos con las cintas de acero se puede

obtener una precisión mucho mayor de 1/10000
pero hay que tener cuidado con la temperatura
pues las deforma en forma cuantitativa
apreciable. Las más comunes son de 30m de
largo, 5/16” de ancho, 0.025 de espesor y
pesan de 2 a 3 libras.
 Para mediciones de alta precisión se
pueden utilizar cintas de invar, una
aleación de níquel y acero.

D) INSTRUMENTOS ELECTRÓNICOS

Utilizan Distanciómetros El error cometido con este

-TEODOLITO
ELECTRÓNICO integrados en la equipos instrumento varía y se
expresa en una parte fija y
electrónicos: se basan en otra variable, como por
-ESTACION
TOTAL mediciones de ondas. Se ejemplo:
puede medir distancias
-GPS inclinadas, horizontales y e = 3mm + 2ppm
DIFERENCIAL (fijo) (variable)
desniveles.
MEDICIÓN DE DISTANCIAS CON CINTA MÉTRICA
SEGUNDA SESIÓN DE PRÁCTICA
Colocación de la Plomada Colocación de Agujas en el Alineamiento
Perpendicular por Simetría Visual que define la perpendicular al alienamiento
Perpendicular por CINTA
Perpendicular desde un punto fuera del alineamiento
Trazo de Paralelas
Calculo del Ángulo ABD
Prolongación de un Alineamiento Alineamiento con obstáculo Intermedio
Medida de una Distancia Inaccesible
TEORÍA DE ERRORES

Medición de una Distancia

Medición de una Distancia por Tramos
Área de un Terreno a partir de Triángulos
 MEDICIONES CON CINTA
EQUIPO REQUERIDO

- CINTA: puede ser de material de lona, fibra de vidrio, acero o invar

CINTA DE LONA CINTA INVAR CINTA DE ACERO

AGUJAS: se usan para marcar los extremos de la distancia a medir o puntos intermedios.
Generalmente están pintados con bandas alternadas de rojo y blanco.

JALONES: se utilizan para visualizar puntos y para alinear al operador de la cinta. Los más
comunes son los de metal.
NIVELES DE MANO: permiten sostener la cinta en posición horizontal. También llamados “ojo
de pollo”, se usan para lograr la verticalidad de los jalones o miras.

ESTACAS: se usan para indicar puntos en un alineamiento, pueden ser de madera o fierro.
PLOMADAS: por lo general son de bronce. Permiten definir una línea vertical.

ECLÍMETRO: Se utiliza en topografía para medir el ángulo de inclinación de un plano o de un

cuerpo con respecto al horizonte.
MEDICIONES EN TERRENO PLANO

•Lo más aconsejable es apoyar la cinta sobre el terreno.

•Cuando el terreno esta pavimentado, se marcan puntos intermedios con un

lápiz o una tiza.

•Cuando el terreno es blando, los puntos intermedios se señalan con las

agujas.
¿CUANDO SE HACEN CORRECCIONES?

•Las correcciones con cinta se efectúan solo cuando se requieren

de trabajos de alta precisión 1/20000 como líneas base en
triangulaciones o en trabajos relacionados con la industria.

•Cuando se efectúan mediciones en construcciones las precisiones

requeridas con cinta son del orden de 1/2500-1/3500, por lo que
no es necesario realizar dichas correcciones.

•Cuando se mide sobre terrenos planos se pueden alcanzar

precisiones de 1/ 5000

•Sobre una superficie pavimentada se puede alcanzar precisiones

de 1/10000
 MEDICIONES EN TERRENO INCLINADO
•Sise apoya la cinta sobre un plano inclinado, es necesario corregir la distancia por
pendiente

•Muchas veces no es posible apoyar la cinta en el suelo, debido al desnivel o a la

presencia de plantas.

•La cinta se sostiene con la ayuda de un nivel de mano o un eclímetro en posición

horizontal. Con ayuda de la plomada podemos medir la distancia exactamente hasta
donde está la estaca.
ERRORES EN LA MEDICIÓN CON CINTA

Tenemos cinco áreas en las cuales los topógrafos pueden necesitar aplicar correcciones a las
mediciones o trazado de líneas:

1. Longitud errónea de cinta

2. Pendiente
3. Variaciones de temperatura
4. Catenaria
5. Tensión incorrecta
 CORRECCIÓN POR CINTA

CORRECCIÓN POR TERRENO INCLINADO

CORRECCIÓN POR TEMPERATURA

CORRECCIÓN POR CATENARIA

CORRECCIÓN POR TENSIÓN
LEVANTAMIENTO DE EDIFICACIONES CON CINTA

EN ESTE CASO LOS TRABAJOS SE REALIZARAN

DE FORMA INDIVIDUAL

SE PUEDE REALIZAR EL LEVANTAMIENTO DE SU

PROPIA CASA O EDIFICACIONES ALEDAÑAS
PROCEDIMIENTO

1. SE DETERMINA CUAL SERA LA EDIFICACION A LEVANTAR

2. SE REALIZA UN CROQUIS DE LA VISTA EN PLANTA DE LA

EDIFICACIÓN EN UNA HOJA O CUADERNO DE APUNTES
3. SE PROCEDE A MEDIR CON AYUDA DE UNA CINTA MÉTRICA CADA
UNO DE LOS LADOS QUE USTED COLOCO EN EL CROQUIS
4. FINALMENTE SE ELABORARÁ UN PLANO DEL PERÍMETRO DEL
TERRENO CON LAS MEDIDAS OBTENIDAS
