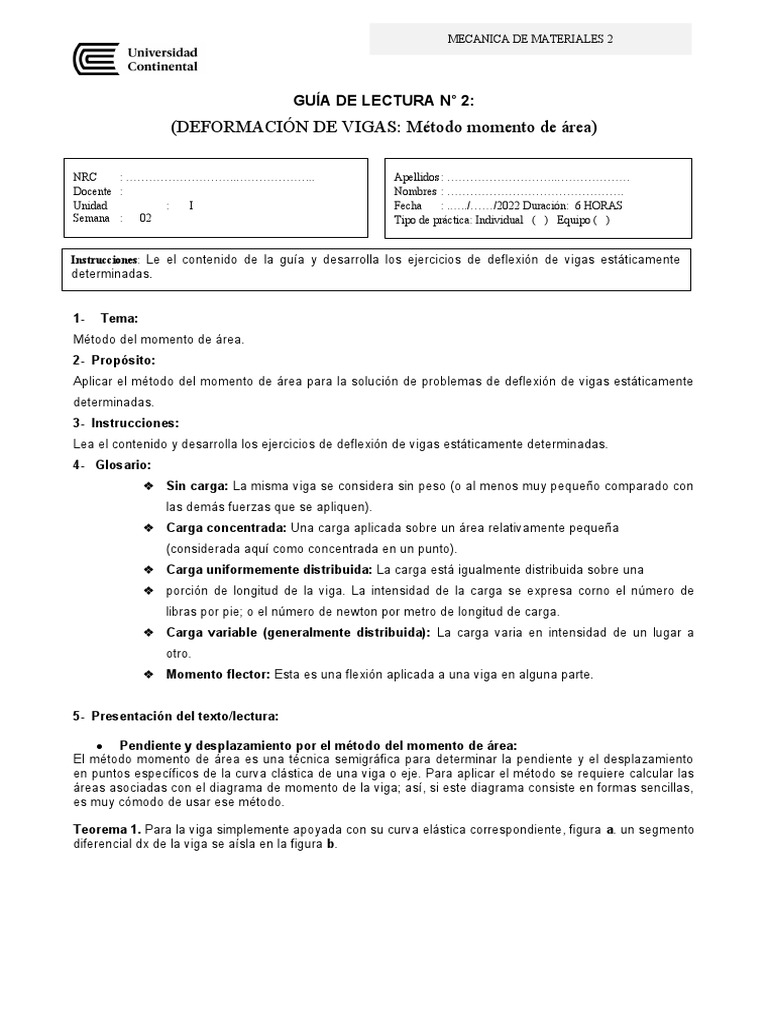

MECANICA DE MATERIALES 2

GUÍA DE LECTURA N° 2:
(DEFORMACIÓN DE VIGAS: Método momento de área)

NRC : ………………………..………………... Apellidos : ………………………..……………….

Docente : Nombres : ……………………………………….
Unidad : I Fecha : .…../……/2022 Duración: 6 HORAS
Semana : 02 Tipo de práctica: Individual ( ) Equipo ( )

Instrucciones: Le el contenido de la guía y desarrolla los ejercicios de deflexión de vigas estáticamente

determinadas.

1- Tema:
Método del momento de área.
2- Propósito:
Aplicar el método del momento de área para la solución de problemas de deflexión de vigas estáticamente
determinadas.
3- Instrucciones:
Lea el contenido y desarrolla los ejercicios de deflexión de vigas estáticamente determinadas.
4- Glosario:
❖ Sin carga: La misma viga se considera sin peso (o al menos muy pequeño comparado con
las demás fuerzas que se apliquen).
❖ Carga concentrada: Una carga aplicada sobre un área relativamente pequeña
(considerada aquí como concentrada en un punto).
❖ Carga uniformemente distribuida: La carga está igualmente distribuida sobre una
❖ porción de longitud de la viga. La intensidad de la carga se expresa corno el número de
libras por pie; o el número de newton por metro de longitud de carga.
❖ Carga variable (generalmente distribuida): La carga varia en intensidad de un lugar a
otro.
❖ Momento flector: Esta es una flexión aplicada a una viga en alguna parte.

5- Presentación del texto/lectura:

 Pendiente y desplazamiento por el método del momento de área:

El método momento de área es una técnica semigráfica para determinar la pendiente y el desplazamiento
en puntos específicos de la curva clástica de una viga o eje. Para aplicar el método se requiere calcular las
áreas asociadas con el diagrama de momento de la viga; así, si este diagrama consiste en formas sencillas,
es muy cómodo de usar ese método.

Teorema 1. Para la viga simplemente apoyada con su curva elástica correspondiente, figura a. un segmento
diferencial dx de la viga se aísla en la figura b.
 MECANICA DE MATERIALES 2

Se ve que el momento interno de la viga M deforma al elemento en forma tal que las tangentes a la curva
elástica, a cada lado del elemento.se cortan formando un ángulo dθ.

Como la pendiente es pequeña, θ = dv/dx, y en consecuencia:

Si el diagrama de momento para la viga se traza y se divide entre el momento de inercia I de la viga y
también entre el módulo de elasticidad E.

T1: El ángulo entre las tangentes en dos puntos cualesquiera en la curva elástica es igual al área bajo el
diagrama M /E I entre esos dos puntos.

Teorema 2. E l segundo teorema del momento de área se basa en la desviación relativa de las tangentes a
la curva elástica. E n la figura a se ve un esquema muy exagerado de la desviación vertical dt de las
tangentes a cada lado del elemento diferencial dx.
 MECANICA DE MATERIALES 2

Al usar la fórmula del arco circular s = θr, donde r es la longitud x y s es dt, se puede escribir que dt = x θd.

A quí x es la distancia de A al centroide del área bajo la curva M / El entre A y B , figura b.

T 2: L a desviación vertical de la tangente en un punto (A ) sobre la curva elástica, con respecto a la

tangente prolongada desde otro punto (B) es igual al momento del área bajo el diagrama M / EI entre esos
dos puntos (A y B ) . Este momento se calcula con respecto al punto (A) , donde se va a determinar la
desviación vertical (tA/B).

EJEMPLO:
Determine la pendiente de la viga que se ve en la figura, en los puntos B y C .EI es constante.
 MECANICA DE MATERIALES 2

 Curva elástica:

Teorema del momento de área. A l aplicar el teorema 1, θ B/A es igual al área bajo el diagrama M/EI entre los
puntos A y B esto es:

El signo negativo indica que el ángulo que se mide a partir de la tangente en A hacia la tangente en B es en
sentido de las manecillas del reloj. Esto es lo que debe ser, ya que la viga está inclinada hacia abajo en B.
De forma parecida, el área bajo el diagrama M / EI entre los puntos A y C es igual a θ C/A. Entonces:

5- En cada una de las vigas mostradas:

1. Determine el desplazamiento de los puntos B y C de la viga de la figura. El es constante.

2. Determine la pendiente y la deflexión en B. El es constante.

 MECANICA DE MATERIALES 2

3. Determine la pendiente y la deflexión en B. si la viga de acero A-36 es (a) un cilindro sólido con diámetro
de 3 pulg, (b) un tubo de 3 pulg de diámetro exterior y 0.25 pulg de espesor.

4. Determine la pendiente máxima y la deflexión máxima de la viga. El es constante.

Referencias bibliográficas consultadas y/o enlaces recomendados:

● Hibbeler, R. (2013). Mecánica de materiales (8 a ed.). México: Pearson Educación.
● Beer, F., Johnston, R., DeWolf, J. y Mazurek, D. (2017). Mecánica de Materiales, (7ma.
ed.). México D.F. México: McGraw Hill Education.
● https://es.slideshare.net/HdezRV/mecanica-de-materiales-ii
