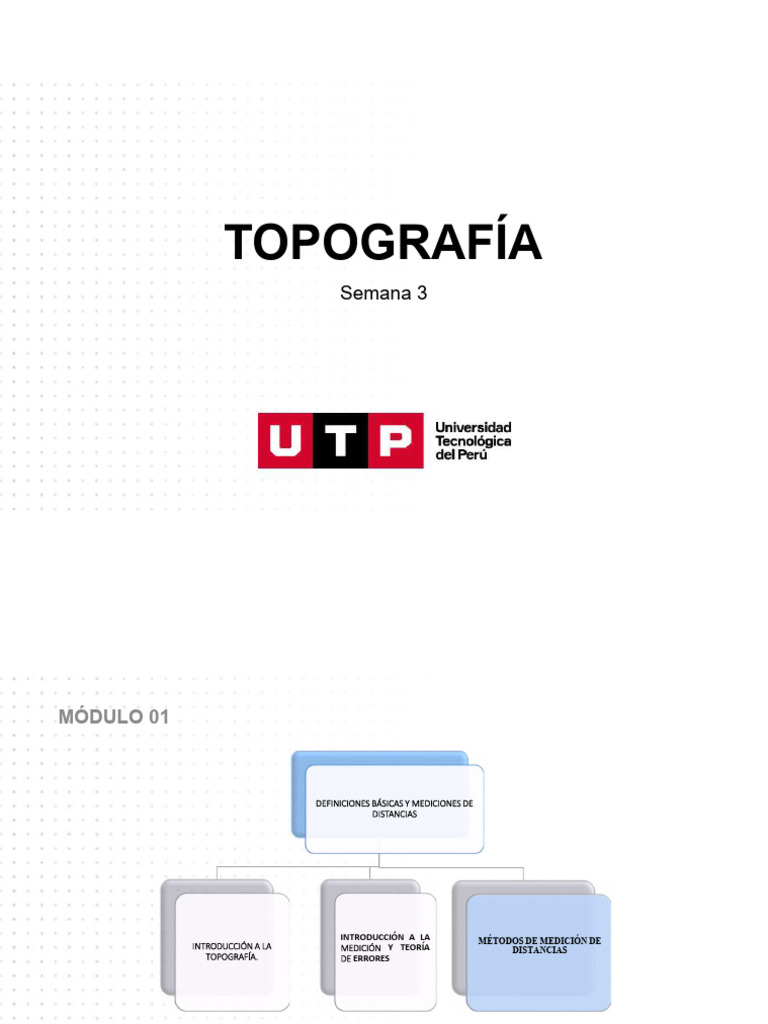

TOPOGRAFÍA

Semana 3
MÓDULO 01

DEFINICIONES BÁSICAS Y MEDICIONES DE

DISTANCIAS

INTRODUCCIÓN A LA MÉTODOS DE MEDICIÓN DE

INTRODUCCIÓN A LA MEDICIÓN Y TEORÍA DISTANCIAS
TOPOGRAFÍA. DE ERRORES
LOGRO DE LA SESIÓN

Al finalizar la sesión de aprendizaje el alumno conoce los diferentes

métodos de medición de distancias y los instrumentos que comúnmente se
utilizan, además están en la capacidad de calcular los errores cometidos en
las mediciones con cinta.
MEDICIÓN DE DISTANCIAS

MÉTODOS DE
INTRODUCCIÓN MEDICIÓN DE
DISTANCIAS

MEDICIONES
INSTRUMENTOS
REALIZADAS
UTILIZADOS CON CINTA
MÉTODOS DE MEDICIÓN DE DISTANCIAS

Existen varios métodos para determinar una

distancia, y la elección de alguno de ellos• Odómetro: es un aparato que convierte el
depende de la precisión que se requiera,
N° de vueltas de una rueda en una
entre ellos tenemos: distancia. Se emplea en levantamientos
• A paso: es una forma rápida de revisar en preliminares para ubicación de vías y
forma aproximada algunas distancias. Se caminos, no se usa en terrenos
usa en levantamientos de reconocimiento irregulares, su precisión aproximada es de
y en planimetría de pequeña escala. Su 1/200.
precisión varía entre 1/50 a 1/200
aproximadamente.
TAQUIMETRÍA Y CINTADO

Taquimetría Cintado
• Es un método rápido para obtener• Se emplea en levantamientos topográficos
distancias. Se utiliza en terrenos de de control de rutas y construcción. Con
topografía ondulada y accidentada, se cintas de fibra de vidrio esperan
puede esperar precisiones de 1/300 a precisiones entre 1/3000 y 1/5000. Las
1/1000 aproximadamente. cintas de acero tienen una precisión
• En el nivel: d=100xI aproximada de 1/10000.
• También existen cintas de tela para
trabajos de no mucha precisión y cintas de
invar (aleación de niquel y acero ) para
levantamientos de alta precisión.
INSTRUMENTOS ELECTRÓNICOS

Las mediciones que realizan se basan en lavariable.

invariante velocidad de la luz o de las ondas
electromagnéticas en el vacío. Su precisión
varía y se expresa en una parte fija y otra

E= 3mm + 2ppm

Fija Variable
EQUIPO REQUERIDO PARA MEDICIONES CON CINTA

• Cintas de acero: las más comunes son• Jalones: se utilizan para visualizar puntos
de 30 metros de largo, 5/16 pulgadas de y para alinear al operador de la cinta. Los
ancho, 0.025 pulgadas de espesor y más comunes son los de metal.
pesan 2 a 3 libras.

• Para mediciones de alta precisión se

pueden utilizar cintas de invar, una
aleación de niquel y acero.
EQUIPO REQUERIDO PARA MEDICIONES CON CINTA

• Plomada: son por lo general de bronce y• Nivel de mano: permite sostener la cinta
sirve para definir una línea vertical. en posición horizontal.
MEDICIONES EN TERRENO PLANO

• Lo más aconsejable es apoyar la cinta

sobre el terreno.
• Cuando el terreno está pavimentado, se
marcan puntos intermedios con un plumón
o tiza.
• Cuando el terreno es blando, los puntos
intermedios se señalan con las agujas.
• Si se apoya la cinta sobre un plano
inclinado, es necesario corregir la
distancia por la pendiente.
MEDICIONES EN TERRENO INCLINADO

• Muchas veces no es posible apoyar la

cinta en el suelo, debido al desnivel o a la
presencia de plantas.
• La cinta se sostiene con la ayuda de un
nivel de mano o un eclímetro en posición
horizontal.
• Es necesario utilizar una plomada, de tal
manera de medir la distancia exactamente
hasta donde está la estaca.
MEDICIONES EN TERRENO INCLINADO

• Posición poco estable y cinta no

horizontal.
MEDICIONES EN TERRENO INCLINADO

• Posición estable y cinta más o menos

horizontal.
ERRORES EN LA MEDICIÓN CON CINTA

• Tenemos cinco áreas en las cuales los topógrafos pueden necesitar aplicar correcciones
a las mediciones o trazados de líneas:

 Longitud errónea de la cinta

 Pendiente
 Variaciones de temperatura
 Catenaria
 Tensión incorrecta
ERRORES Y SUS CORRECCIONES

Longitud errónea de la cinta:

No tienen la longitud exacta que figura en la cinta (longitud nominal)
Cuando la cinta se calibra se puede apreciar en algunos casos un pequeño error, que será
de tipo sistemático, y por lo tanto factible de ser corregido. Si la cinta es más larga la
corrección es positiva, cuando la cinta es más corta la corrección es negativa.
ERRORES Y SUS CORRECCIONES

Pendiente:
Se mide la distancia inclinada (apoyada la cinta) y luego se reduce a la horizontal.
ERRORES Y SUS CORRECCIONES

Variación de Temperatura:
Las mediciones se efectúan a temperaturas diferentes a la de estandarización y por lo tanto
es necesario realizar una corrección. Normalmente las cintas de acero han sido calibradas
con una temperatura de 20°C.
ERRORES Y SUS CORRECCIONES

Catenaria:
Error producido cuando la cinta no está lo suficientemente tensa. Si la cinta se suspende,
se pandea en forma de una curva conocida como catenaria.
ERRORES Y SUS CORRECCIONES

Tensión incorrecta:
Si la tensión es indiferente a la de las estandarización, entonces la cinta tendrá una
longitud diferente a la de estandarización y será necesario una corrección. Normalmente
las cintas de acero vienen con una tensión de estandarización de 5kgf.
ERRORES Y SUS CORRECCIONES

¿Y si existen efectos combinados?

EJERCICIOS
Una distancia ha sido medida en 03 tramos, utilizando una cinta de acero con las
siguientes características:
- Temperatura de estandarización : 20°C
- Tensión de estandarización : 5Kg
- Longitud de la cinta : 29.996 m
- Peso total de la cinta : 1.05 Kg
- Módulo de elasticidad : 2.05 x 106 kg/cm2
- Coeficiente de dilatación térmica : 1.15 x 10−5 1/°C
- Peso específico del acero : 7.85 g/cm3
- Temperatura de campo : 32° C
 SEGÚN LO APRECIADO
¿QUÉ APRENDIMOS HOY?
