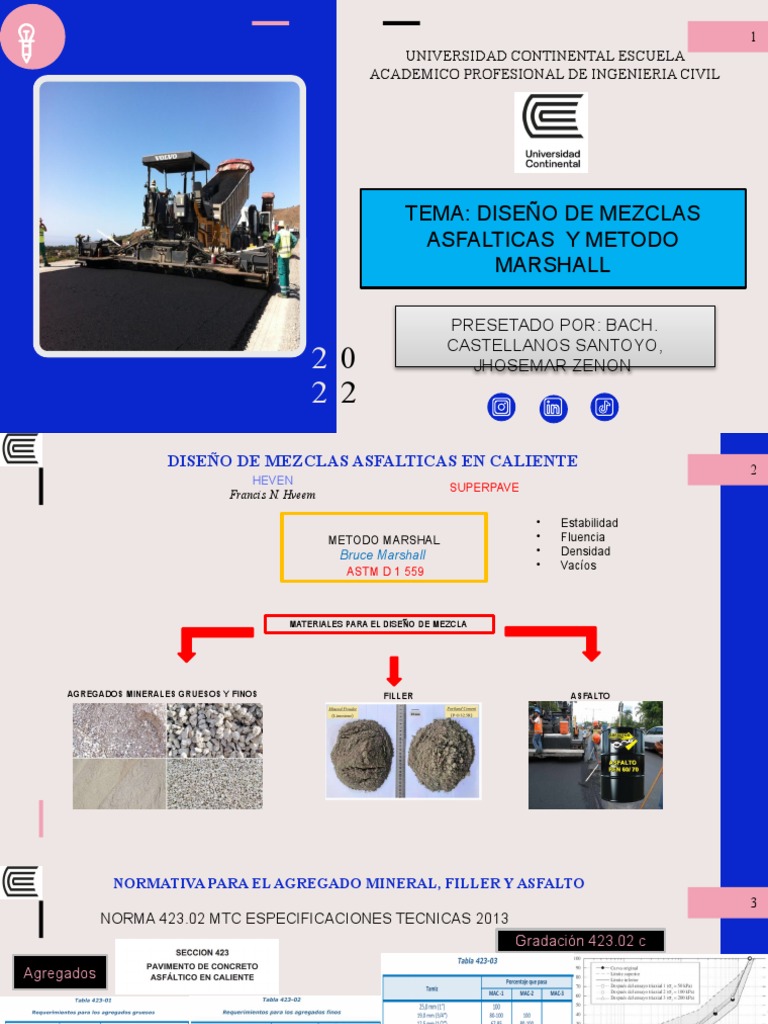

1

UNIVERSIDAD CONTINENTAL ESCUELA

ACADEMICO PROFESIONAL DE INGENIERIA CIVIL

TEMA: DISEÑO DE MEZCLAS

ASFALTICAS Y METODO
MARSHALL

PRESETADO POR: BACH.

CASTELLANOS SANTOYO,
2 0 JHOSEMAR ZENON
2 2
 DISEÑO DE MEZCLAS ASFALTICAS EN CALIENTE 2
HEVEN
SUPERPAVE
Francis N. Hveem

• Estabilidad
METODO MARSHAL • Fluencia
Bruce Marshall • Densidad
• Vacíos
ASTM D 1 559

MATERIALES PARA EL DISEÑO DE MEZCLA

AGREGADOS MINERALES GRUESOS Y FINOS FILLER ASFALTO

 NORMATIVA PARA EL AGREGADO MINERAL, FILLER Y ASFALTO
3
NORMA 423.02 MTC ESPECIFICACIONES TECNICAS 2013
Gradación 423.02 c

Agregados

ASFALTO

FILLER SECCION(429)

• CEMENTO PORTLAND AASHTO M - 303

FILLER •
•
POLVO DE ROCA
POLVO DE ESCORIA
• CENIZA FINA O LOES ASTM D - 242
Granulometría de los agregados 4
NORMA MTC ESPECIFICACIONES TECNICAS 2013 5

ASTM D 1 559
MEZCLA DE LAS MUESTRAS
 Elaboración de la mezcla asfáltica en caliente.
4” 6

RESUMEN:

El ensayo consiste en la fabricación

de probetas cilíndricas, las cuales
son sometidas a un esfuerzo en la
2.5”
prensa Marshall con la finalidad de
determinar su estabilidad y
deformación a la fluencia. Y es
posible obtener graficas que
representen la variación de
estabilidad, fluencia, densidad,
huecos en la mezcla y vacíos en el
agregado mineral; en función de
contenido de ligante.

Carga es aplicada un carga con

una velocidad de 50.8 mm por
minuto a un espécimen a 60°C.
 OPTIMO CONTENIDO DE
ASFALTO
GRAFICO DE LOS PARAMETROS PARA EL DISEÑO
DE LA MEZCLA ASFÁLTICA 1.-Mezcla Trafico ligero carpeta base 7
1.1.-Va promedio 3%-5%
→Va=4%
1.2.-Para Va=4% →CA=6.3%

1.3.-Con %CA Hallamos la estabilidad, VAM, Flujo,

VLL
%Ca=6.3% → VMA=15.3 (14-16)
%Ca=6.3% → Estabilidad 3990 N (3336 N minimo)
%Ca=6.3% → Flujo=10.8 (8-18)
%Ca=6.3% → VLL= 75% (70%-80%)
El optimo contenido de asfalto %CA= 6.3%
GRACIAS
