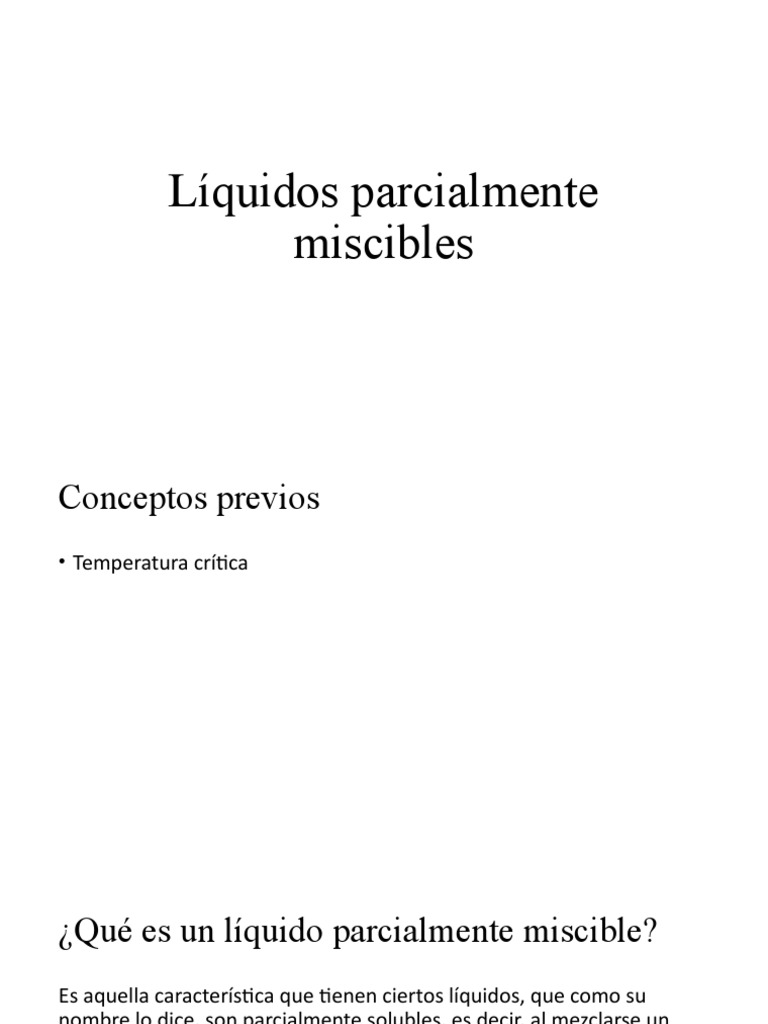

Líquidos parcialmente

miscibles
Conceptos previos
• Temperatura crítica
¿Qué es un líquido parcialmente miscible?
Es aquella característica que tienen ciertos líquidos, que como su
nombre lo dice, son parcialmente solubles, es decir, al mezclarse un
líquido A y un líquido B, parte de A y B se van a disolver entre sí, pero al
exceder los límites de solubilidad que tiene ambos, otra parte van a
quedar como capas líquidas
Forma general de un diagrama de temperatura-composición
para un sistema líquido-líquido parcialmente miscible

Gráfica T-x para dos líquidos parcialmente

miscibles que exhiben una temperatura de
solución crítica máxima
Características
• La curva CGDJE representa la relación de solubilidad
• Fuera de esta curva , los componentes son solubles en todas las
proporciones y miscibles uno en otro por completo
• Dentro de la curva , las dos fases están formadas con las
composiciones de equilibro (GJ)
 Sistemas líquidos que exhiben una
temperatura crítica de solución mínima
Sistemas de líquidos las cuales tienen temperaturas
críticas de solución tanto máximas como mínimas
Aplicaciones

Los sistemas líquidos por lo general se ocupan para los procesos de

separación, y comúnmente son sistemas de 3 componentes. Dos de
estos constituyentes exhiben cierta solubilidad mutua. Un soluto que se
transfiere desde una fase líquida hasta otra, será soluble en ambos
líquidos.
Cada vértice de la gráfica triangular representa al componente puro
indicado. El lado opuesto al vértice representa una concentración de
cero en ese componente o una mezcla binaria de los dos componentes
que se conectan por la línea de base.
Por ejemplo, en el punto A la solución tendría 100% del componente A.
La línea que conecta a C y a B representa 0% de A y una mezcla binaria
de B y C.
Cantidad de un componente

Para determinar la cantidad de un componente, trazamos un segmento

de línea desde el punto M, hasta la línea contraria del componente que
nos interesa, y luego otra desde el punto que acabamos de obtener,
hasta el componente. Ejemplo: Para obtener el de C, trazamos un
segmento de línea desde el punto M hasta la línea AB ( línea MN); el
porcentaje de C en la mezcla es NM/NC
Sistemas ternarios
Los datos del equilibrio líquido-líquido para sistemas ternarios, también
se pueden graficar en papel para gráficas de coordenadas rectangulares
Problema explicado
Se usa agua pura para separar una mezcla de cloroformo-acetona en un
proceso de extracción a corriente cruzada de tres etapas. La
alimentación contiene 45% en peso de cloroformo y 55%
