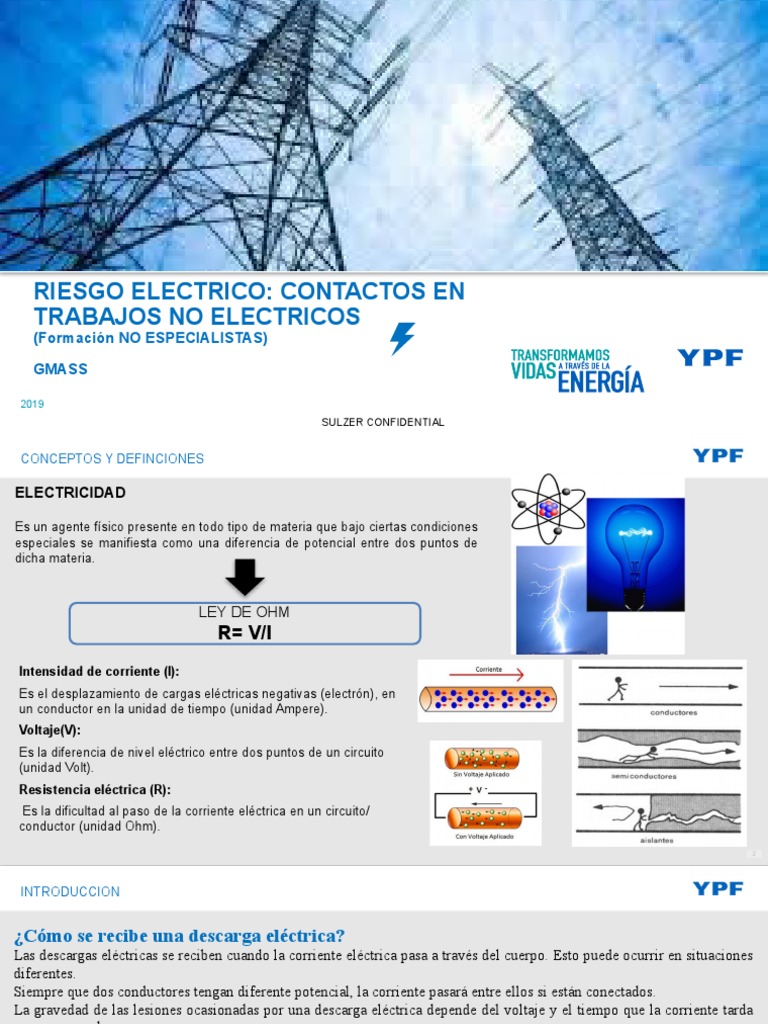

RIESGO ELECTRICO: CONTACTOS EN

TRABAJOS NO ELECTRICOS
(Formación NO ESPECIALISTAS)

GMASS

2019
SULZER CONFIDENTIAL
 CONCEPTOS Y DEFINCIONES

ELECTRICIDAD

Es un agente físico presente en todo tipo de materia que bajo ciertas condiciones
especiales se manifiesta como una diferencia de potencial entre dos puntos de
dicha materia.

LEY DE OHM
R= V/I
Intensidad de corriente (I):
Es el desplazamiento de cargas eléctricas negativas (electrón), en
un conductor en la unidad de tiempo (unidad Ampere).
Voltaje(V):
Es la diferencia de nivel eléctrico entre dos puntos de un circuito
(unidad Volt).
Resistencia eléctrica (R):
Es la dificultad al paso de la corriente eléctrica en un circuito/
conductor (unidad Ohm).

SULZER CONFIDENTIAL 2
 INTRODUCCION

¿Cómo se recibe una descarga eléctrica?

Las descargas eléctricas se reciben cuando la corriente eléctrica pasa a través del cuerpo. Esto puede ocurrir en situaciones
diferentes.
Siempre que dos conductores tengan diferente potencial, la corriente pasará entre ellos si están conectados.
La gravedad de las lesiones ocasionadas por una descarga eléctrica depende del voltaje y el tiempo que la corriente tarda
en pasar por el cuerpo.

SULZER CONFIDENTIAL 3
FENOMENOS ELECTRICOS

una persona entra accidentalmente en contacto con: 1) Dos conductores

DIRECTO eléctricos activos. 2) Conductor activo y una masa conductora unida a
CHOQUE tierra.
ELECTRICO una persona se pone en contacto con una masa metálica puesta
INDIRECTO accidentalmente bajo tensión por un conductor activo mal aislado por una
parte, y una masa conductora unida al tierra por otra.

Emisión de energía que resulta de un cortocircuito en un sistema eléctrico.

ARCO ELECTRICO

DESCARGAS El rayo se produce por la disrupción del aislamiento del aire, ocurrida por
la separación de cargas eléctricas entre el aire en movimiento y el agua
ATMOSFERICAS contenida en las nubes o en el ambiente.

En una línea de transmisión desenergizada paralela a una o más líneas de

INDUCCION
transmisión energizadas, los voltajes y corrientes se inducen en la línea
ELECTROMAGNETICA
desenergizada por un mecanismo conocido como inducción de campo
DE LINEAS
eléctrico.
SULZER CONFIDENTIAL 4
TRABAJOS EN PROXIMIDAD DE LINEAS
ELECTRICAS AEREAS

SULZER CONFIDENTIAL
 IDENTIFICACION DEL PELIGRO

Algunos de los equipos

y materiales que
pueden aumentar el
riesgo de accidente
eléctrico en los
trabajos en proximidad
de instalaciones
eléctricas en tensión
son:
• Grúas torre
• Grúas móviles
• Palas excavadoras
• Camiones con
volquete,
polipastos o
similares
• Plataformas
elevadoras
• Brazos hidráulicos
elevadores

SULZER CONFIDENTIAL 6
TRABAJOS EN PROXIMIDAD DE LINEAS
ELECTRICAS SUBTERRANEAS

SULZER CONFIDENTIAL
 IDENTIFICACION DEL PELIGRO

Algunos de los equipos

y materiales que
pueden aumentar el
riesgo de accidente
eléctrico en los
trabajos en proximidad
de instalaciones
eléctricas en tensión
son:
• Palas excavadoras
• Mini cargadoras
• Perforadoras
• Martillos
neumáticos

SULZER CONFIDENTIAL 8
 GESTION DEL RIESGO

BARRERAS DE SEGURIDAD: Planificación, Distancia Mínima y Trabajo en Equipo

1. Planificación: identificación de los peligros y evaluación de como minimizar los riesgos.

2. Distancia Mínima: identificación de peligros eléctricos en las instalaciones; distancias horizontales y

verticales; zonas prohibidas, zonas de aproximación.

3. Trabajo en Equipo: Calificación profesional Resp. de S&H Contratista-Inspector-Jornadas de

concientización y reflexión, charlas de 5’, Capacitaciones técnicas en Riesgo eléctrico, etc

SULZER CONFIDENTIAL 9
GESTION DEL RIESGO

BARRERAS DE SEGURIDAD: 1. Planificación y Relevamiento in-situ

Definiendo antes de la tarea :

•Detección de interferencias, posición de las personas, posición de las máquinas,
posición del guía, distancias de seguridad, altura de la máquina y todo aquello que
se considere importante al momento de realizar la tarea (hora del día, condiciones
meteorológicas, etc.)

SULZER CONFIDENTIAL 10
 GESTION DEL RIESGO

BARRERAS DE SEGURIDAD: 2. Distanciamientos

De acuerdo a lo estipulado por el Manual de buenas Practicas Eléctricas de la SRT se tiene que para Trabajos en la Proximidad
de Partes Activas por Personal No Especializado: no podrán trabajar a una distancia inferior a:

• 3 m en instalaciones hasta 66 KV.

• 5 m en instalaciones hasta 220 KV. Se recomienda, como medida adicional de
• 7 m en instalaciones de 330 KV o más. prevención, la instalación de detectores de
tensión sonoros, electrónicos que actúen por
inducción en presencia de un campo
eléctrico. Los mismos se instalarán en las
partes de las máquinas o de los elementos
movidos por ellas, que puedan estar más
próximos a la instalación con tensión,
asegurándose fehacientemente que su señal
es percibida por el operador del equipo o el
supervisor de la maniobra (Jefe de Trabajos).

SULZER CONFIDENTIAL 11
 GESTION DEL RIESGO

• Extreme la vigilancia para evitar aproximarse a las instalaciones eléctricas.

• Evite que elementos de las máquinas, útiles u otros equipos, se aproximen a las instalaciones de energizadas a menos de las
distancias reglamentarias. (Zona Prohibida), garantizando una zona de movimiento sin interferencias.
• Sí no es posible garantizar estas distancias , ni colocar obstáculos que impidan la proximidad a la instalación a distancias
inferiores, deberá solicitar la desenergizacion de las líneas por medio del prestador del servicio.

Otro de los riesgos presentes surge con la necesidad de transitar bajo líneas
eléctricas aéreas con vehículos o maquinaria de obra que puedan implicar
un riesgo de entrar en la zona de riesgo Una forma de prevenir este riesgo
es la instalación de pórticos limitadores de altura adecuadamente
señalizados. Además de analizar las hojas de ruta y cruces de líneas
eléctricas.
SULZER CONFIDENTIAL 12
 ACTUACION ANTE UN INCIDENTE
FENOMENO QUE APARECE
Es la diferencia de potencial que
podría experimentar una persona
entre sus pies con separación de 1 m,
cuando se presenta una corriente de
falla en una estructura cercana puesta
a tierra
Actuación en caso de accidente o incidente.
En el caso de un contacto eventual de la grúa o cualquier otra maquina, con una línea
eléctrica en tensión, la forma de proceder para evitar electrocuciones:
Actuación del conductor:
1. El operador de la maquina debe permanecer dentro de la cabina.
2. Los demás trabajadores deben mantenerse lejos de la maquina y de su carga.
3. El operador de la maquina debería tratar de separarla moviéndola en sentido contrario al
que ha provocado el contacto.
4. Si la maquina no puede separarse, el operador debe permanecer dentro de la
cabina hasta que la línea sea desconectada.
5. Si la maquina se ha incendiado y se ve forzado a abandonarlo podrá hacerlo:
Comprobando que no existen cables de la línea caídos en el suelo o sobre la
maquina, en cuyo caso lo abandonará por el lado contrario.
Descenderá de un salto, de forma que no toque la maquina y el suelo a un tiempo. Procurará
caer con los pies juntos y se alejará dando pasos cortos, sorteando sin tocar los objetos que
se encuentren en la zona.
VideoCamion.mp4
SULZER CONFIDENTIAL 13
 GESTION DEL RIESGO

Durante los trabajos realizados con máquinas excavadoras, martillos neumáticos u otros
equipos, en zonas donde pudieran existir cables subterráneos, es preciso investigar la
existencia y trazado de los mismos (Cateo y rastreo)

• Rastreo Eléctrico (Detección de interferencia): Es la acción de detectar

interferencias eléctricas (energizadas o no) e instalaciones metálicas
soterradas mediante el uso de instrumento electrónico homologado en trazas
o lugares puntuales donde se realizará una excavación.
• Cateo eléctrico: Es la acción de detectar interferencias eléctricas u otras
mediante la excavación con herramientas manuales controlada, posterior a la
realización del rastreo eléctrico y prevista en profundidades capaces de
albergar las interferencias citadas, hasta un metro de profundidad

TRABAJO EN
EXCAVACION
• Máquinas excavadoras.
• Martillos neumáticos.
• Herramientas manuales:
Distancia seguridad: 1 metro
Distancia seguridad: 0,5 metros
Pueden trabajar en proximidad

SULZER CONFIDENTIAL 14
