Informe Proyecto Electrico Final 5

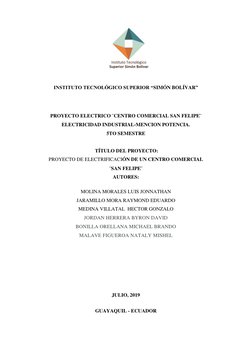

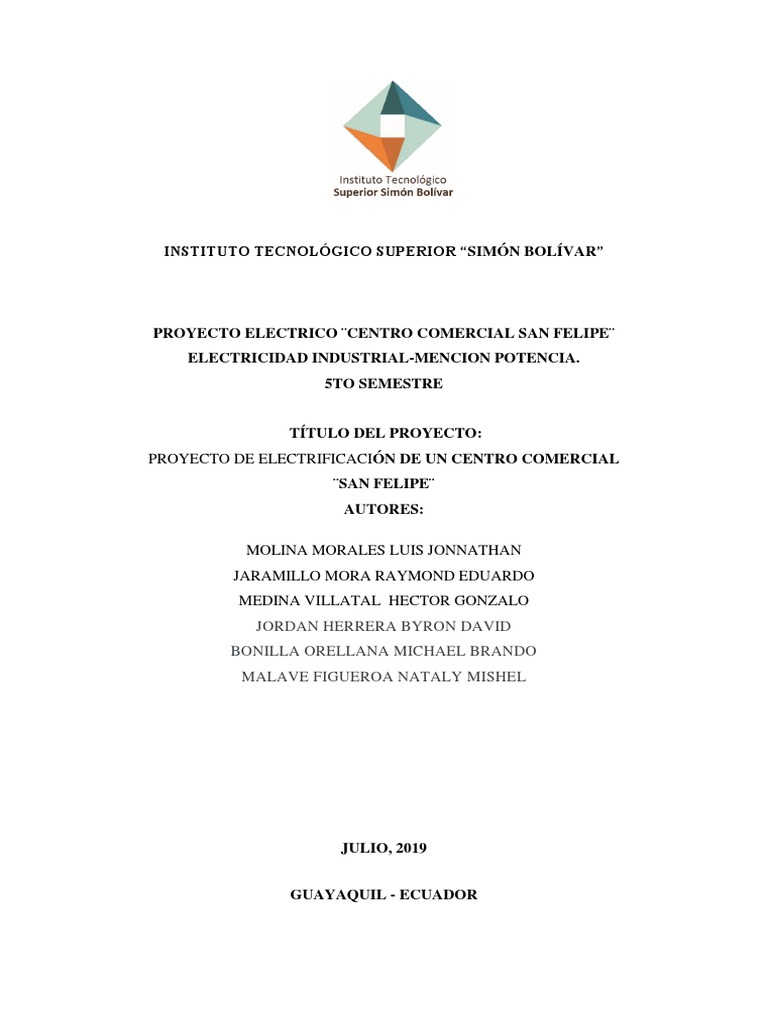

INSTITUTO TECNOLÓGICO SUPERIOR “SIMÓN BOLÍVAR”
PROYECTO ELECTRICO ¨CENTRO COMERCIAL SAN FELIPE¨

ELECTRICIDAD INDUSTRIAL-MENCION POTENCIA.
5TO SEMESTRE
TÍTULO DEL PROYECTO:

PROYECTO DE ELECTRIFICACIÓN DE UN CENTRO COMERCIAL
¨SAN FELIPE¨
AUTORES:
MOLINA MORALES LUIS JONNATHAN

JARAMILLO MORA RAYMOND EDUARDO
MEDINA VILLATAL HECTOR GONZALO
JORDAN HERRERA BYRON DAVID
BONILLA ORELLANA MICHAEL BRANDO
MALAVE FIGUEROA NATALY MISHEL
JULIO, 2019
GUAYAQUIL - ECUADOR
1

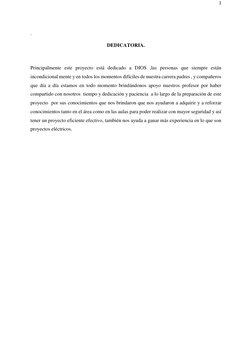

DEDICATORIA.
Principalmente este proyecto está dedicado a DIOS ,las personas que siempre están
incondicional mente y en todos los momentos difíciles de nuestra carrera padres , y compañeros
que día a día estamos en todo momento brindándonos apoyo nuestros profesor por haber
compartido con nosotros tiempo y dedicación y paciencia a lo largo de la preparación de este
proyecto por sus conocimientos que nos brindaron que nos ayudaron a adquirir y a reforzar
conocimientos tanto en el área como en las aulas para poder realizar con mayor seguridad y así
tener un proyecto eficiente efectivo, también nos ayuda a ganar más experiencia en lo que son
proyectos eléctricos.
2
3

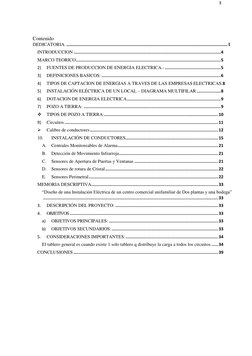

Contenido
DEDICATORIA. .......................................................................................................................................... 1
INTRODUCCION .................................................................................................................... 4
MARCO TEORICO .................................................................................................................. 5
2) FUENTES DE PRODUCCION DE ENERGIA ELECTRICA.- ............................................ 5
3) DEFINICIONES BASICOS: .............................................................................................. 6
4) TIPOS DE CAPTACION DE ENERGIAS A TRAVES DE LAS EMPRESAS ELECTRICAS.8
5) INSTALACIÓN ELÉCTRICA DE UN LOCAL – DIAGRAMA MULTIFILAR ................... 8
6) DOTACION DE ENERGIA ELECTRICA .......................................................................... 9
7) POZO A TIERRA: ............................................................................................................ 9
 TIPOS DE POZO A TIERRA:.......................................................................................... 10
9) Circuitos ......................................................................................................................... 11
 Calibre de conductores ..................................................................................................... 12
10. INSTALACIÓN DE CONDUCTORES......................................................................... 15
A. Centrales Monitoreables de Alarma ............................................................................... 21
B. Detección de Movimiento Infrarroja .............................................................................. 21
C. Sensores de Apertura de Puertas y Ventanas .................................................................. 21
D. Sensores de rotura de Cristal ......................................................................................... 22
E. Sensores Perimetral ...................................................................................................... 22
MEMORIA DESCRIPTIVA.................................................................................................... 33
“Diseño de una Instalación Eléctrica de un centro comercial unifamiliar de Dos plantas y una bodega”
.......................................................................................................................................... 33
3. DESCRIPCIÓN DEL PROYECTO: ................................................................................. 33
4. OBJETIVOS ..................................................................................................................... 33
a) OBJETIVOS PRINCIPALES: ...................................................................................... 33
b) OBJETIVOS SECUNDARIOS: .................................................................................... 33
5. CONSIDERACIONES IMPORTANTES: ......................................................................... 34
El tablero general es cuando existe 1 solo tablero q distribuye la carga a todos los circuitos. ..... 34
CONCLUSIONES .................................................................................................................. 39
4

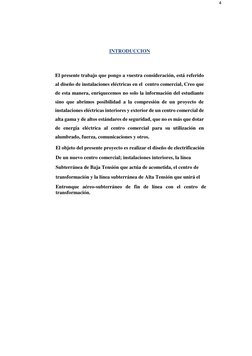

INTRODUCCION
El presente trabajo que pongo a vuestra consideración, está referido

al diseño de instalaciones eléctricas en el centro comercial, Creo que
de esta manera, enriquecemos no solo la información del estudiante
sino que abrimos posibilidad a la compresión de un proyecto de
instalaciones eléctricas interiores y exterior de un centro comercial de
alta gama y de altos estándares de seguridad, que no es más que dotar
de energía eléctrica al centro comercial para su utilización en
alumbrado, fuerza, comunicaciones y otros.
El objeto del presente proyecto es realizar el diseño de electrificación

De un nuevo centro comercial; instalaciones interiores, la línea
Subterránea de Baja Tensión que actúa de acometida, el centro de
transformación y la línea subterránea de Alta Tensión que unirá el
Entronque aéreo-subterráneo de fin de línea con el centro de
transformación.
5

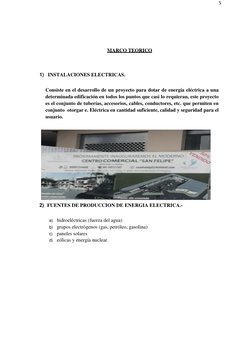

MARCO TEORICO
1) INSTALACIONES ELECTRICAS.
Consiste en el desarrollo de un proyecto para dotar de energía eléctrica a una

determinada edificación en todos los puntos que casi lo requieran, este proyecto
es el conjunto de tuberías, accesorios, cables, conductores, etc. que permiten en
conjunto otorgar e. Eléctrica en cantidad suficiente, calidad y seguridad para el
usuario.
2) FUENTES DE PRODUCCION DE ENERGIA ELECTRICA.-
a) hidroeléctricas (fuerza del agua)

b) grupos electrógenos (gas, petróleo, gasolina)
c) paneles solares
d) eólicas y energía nuclear.
6

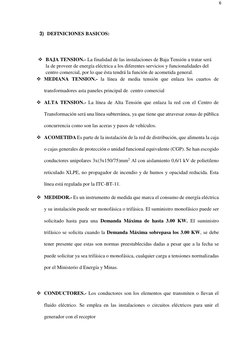

3) DEFINICIONES BASICOS:
 BAJA TENSION.- La finalidad de las instalaciones de Baja Tensión a tratar será

la de proveer de energía eléctrica a los diferentes servicios y funcionalidades del
centro comercial, por lo que ésta tendrá la función de acometida general.
 MEDIANA TENSION.- la línea de media tensión que enlaza los cuartos de
transformadores asta paneles principal de centro comercial
 ALTA TENSION.- La línea de Alta Tensión que enlaza la red con el Centro de
Transformación será una línea subterránea, ya que tiene que atravesar zonas de pública
concurrencia como son las aceras y pasos de vehículos.
 ACOMETIDA Es parte de la instalación de la red de distribución, que alimenta la caja
o cajas generales de protección o unidad funcional equivalente (CGP). Se han escogido
conductores unipolares 3x(3x150/75)mm2 Al con aislamiento 0,6/1 kV de polietileno
reticulado XLPE, no propagador de incendio y de humos y opacidad reducida. Esta
línea está regulada por la ITC-BT-11.
 MEDIDOR.- Es un instrumento de medida que marca el consumo de energía eléctrica
y su instalación puede ser monofásica o trifásica. El suministro monofásico puede ser
solicitado hasta para una Demanda Máxima de hasta 3.00 KW. El suministro
trifásico se solicita cuando la Demanda Máxima sobrepasa los 3.00 KW, se debe
tener presente que estas son normas preestablecidas dadas a pesar que a la fecha se
puede solicitar ya sea trifásica o monofásica, cualquier carga a tensiones normalizadas
por el Ministerio d Energía y Minas.
 CONDUCTORES.- Los conductores son los elementos que transmiten o llevan el
fluido eléctrico. Se emplea en las instalaciones o circuitos eléctricos para unir el
generador con el receptor

7

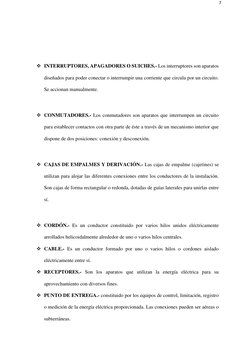

 INTERRUPTORES, APAGADORES O SUICHES.- Los interruptores son aparatos
diseñados para poder conectar o interrumpir una corriente que circula por un circuito.
Se accionan manualmente.
 CONMUTADORES.- Los conmutadores son aparatos que interrumpen un circuito
para establecer contactos con otra parte de éste a través de un mecanismo interior que
dispone de dos posiciones: conexión y desconexión.
 CAJAS DE EMPALMES Y DERIVACIÓN.- Las cajas de empalme (cajetines) se
utilizan para alojar las diferentes conexiones entre los conductores de la instalación.
Son cajas de forma rectangular o redonda, dotadas de guías laterales para unirlas entre
sí.
 CORDÓN.- Es un conductor constituido por varios hilos unidos eléctricamente
arrollados helicoidalmente alrededor de uno o varios hilos centrales.
 CABLE.- Es un conductor formado por uno o varios hilos o cordones aislado
eléctricamente entre sí.
 RECEPTORES.- Son los aparatos que utilizan la energía eléctrica para su
aprovechamiento con diversos fines.
 PUNTO DE ENTREGA.- constituido por los equipos de control, limitación, registro
o medición de la energía eléctrica proporcionada. Las conexiones pueden ser aéreas o
subterráneas.
8
4) TIPOS DE CAPTACION DE ENERGIAS A TRAVES DE LAS EMPRESAS
ELECTRICAS.
 MONOFASICA.- energía que nos otorgan vía dos fases o 2 conductores vivos (R-
S)
 TRIFASICAS.- Vía 3 Conductores (R-S-T)
5) INSTALACIÓN ELÉCTRICA DE UN LOCAL – DIAGRAMA MULTIFILAR
Según el enunciado del objetivo y las estrategias metodológicas sugeridas
por el Programa Oficial se debería dibujar una instalación eléctrica de una
situación real. Sin embargo, dado que esta situación depende de los ambientes y
de la libre elección del docente y alumno, sólo nos resta presentar algunos
modelos que puedan servir de guía para la práctica real y verdadera.
Analizada y comprendida la instalación eléctrica de un local con los
diagramas completos de todos sus componentes, podemos dar una visión general
de la instalación eléctrica en todos sus ambientes.

9

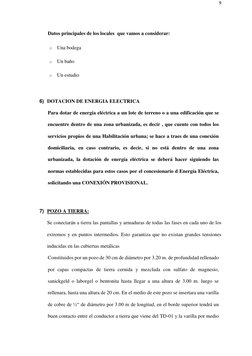

Datos principales de los locales que vamos a considerar:
o Una bodega
o Un baño
o Un estudio
6) DOTACION DE ENERGIA ELECTRICA
Para dotar de energía eléctrica a un lote de terreno o a una edificación que se
encuentre dentro de una zona urbanizada, es decir , que cuente con todos los
servicios propios de una Habilitación urbana; se hace a traes de una conexión
domiciliaria, en caso contrario, es decir, si no está dentro de una zona
urbanizada, la dotación de energía eléctrica se deberá hacer siguiendo las
normas establecidas para estos casos por el concesionario d Energía Eléctrica,
solicitando una CONEXIÓN PROVISIONAL.
7) POZO A TIERRA:
Se conectarán a tierra las pantallas y armaduras de todas las fases en cada uno de los
extremos y en puntos intermedios. Esto garantiza que no existan grandes tensiones
inducidas en las cubiertas metálicas
Constituidos por un pozo de 30 cm de diámetro por 3.20 m. de profundidad rellenado
por capas compactas de tierra cernida y mezclada con sulfato de magnesio,
sanickgeld o laborgel o bentonita hasta llegar a una altura de 3.00 m. luego se
rellenara, hasta una altura de 20 cm. En el medio de este pozo se insertara una varilla
de cobre de ½“ de diámetro por 3.00 m de longitud, en el borde superior tendrá un
buen contacto entre el conductor a tierra que viene del TD-01 y la varilla por medio
10
de una grapa o conector. Este pozo ira protegido por una tapa FºFº o de concreto de
30 x 30, montada sobre una base de concreto.
 TIPOS DE POZO A TIERRA:
El pozo a tierra convencional que puede ser de cobre o fierro galvanizado.
En el jardín varilla de cobre o tubería de fierro galvanizado instalado
horizontalmente. Tuberías de agua cuando están Sean metálicas.
8) MARCO NORMATIVO Y REFERENCIAS
Los siguientes documentos, en su totalidad o en parte, son referidos en este
documento y son indispensables para su aplicación. Para referencias fechadas,
solamente aplica la edición citada. Para referencias sin fecha, aplica la última
edición del documento de referencia, incluyendo cualquier enmienda.
Normas y estándares nacionales e internacionales
NFPA 70 Nacional Electrical Code 2011
CPE INEN 019 Código Eléctrico
Ecuatoriano IEC 60617 Graphical
Symbols for Diagrams
NTE INEN 2345 Alambres y cables con aislamiento termoplástico. Requisitos.
NTE INEN 3098, Voltajes Normalizados
Documentos de investigación (Repositorios Académicos Nacionales)
Centrosur: Procedimiento DICO 90.0.0
Empresa Eléctrica Ambato: Instalaciones eléctricas interiores CNEL EP
Unidad de Negocio Guayaquil: NATSIM 2012

11
9) Circuitos
Los locales deben disponer de circuitos independientes de iluminación,
tomacorrientes y cargas especiales con las siguientes características:
a) Un conductor eléctrico es un material que ofrece poca resistencia al
movimiento de la carga eléctrica. Sus átomos se caracterizan por tener
pocos electrones en su capa de valencia, por lo que no se necesita mucha
energía para que estos salten de un átomo a otro
b) Cada circuito debe disponer de su propio neutro o conductor conectado a
tierra. Para mayor seguridad de los artefactos que poder tener algún variación
de voltaje
c) Cada circuito debe disponer de su propia protección. Por seguridad de a instalación
y debe ir independiente por si tiene un fallo solo ese punto de energía se veria
afectado y no los demás
 Circuitos de iluminación
Los circuitos de iluminación deben ser diseñados para alimentar una carga máxima
de 15 amperios y no exceder de 15 puntos de iluminación. De vemos tomar en cuenta
todas las cargas necesarias para no sobrecargar e circuito y distribuir en varios
circuitos por tema que si un circuito tuviera falla no nos quedaríamos en oscuras con
todo el loca
12
 Circuitos de tomacorrientes
Los circuitos de tomacorrientes deben ser diseñados considerando salidas
polarizadas (fase, neutro y tierra) para soportar una capacidad máxima y tener en
cuenta el factor de simultaneedad
 Circuitos de cargas especiales
Los circuitos para cargas especiales tales como cocina eléctrica, vehículos eléctricos,
calefacción, aire acondicionado, ducha eléctrica, equipos hidroneumáticos,
ascensores, equipo médico, calentador eléctrico de agua, calefón eléctrico, entre
otros, deben ser diseñados de manera individual para soportar la carga nominal
unitaria de cada equipo.
De manera obligatoria toda vivienda debe tener el circuito exclusivo para la cocina
eléctrica de acuerdo a los parámetros técnicos establecidos en esta norma. De la
misma manera se requiere de forma obligatoria que para toda vivienda los baños que
dispongan de ducha deberán contar con un circuito exclusivo para el calentamiento
de agua (ducha eléctrica, calentador eléctrico o calefón eléctrico).
 Calibre de conductores
Para el dimensionamiento del calibre de los conductores se considera como mínimo
la capacidad de corriente.
 Capacidad de corriente
El calibre del conductor debe soportar por lo menos el 125 % del valor de la corriente
de la protección del circuito

13
Calibre del conductor AWG 14 12 10 8 6
Capacidad máxima del interruptor (Amperios) 15/1 20 30/3 40 50
6 2
Ref: Tabla 210.24 National Electrical Code
 En circuitos de iluminación
Se deben considerar los siguientes aspectos:
a) Alumbrado: El interruptor se situará al lado de la puerta de acceso, de forma que

su accionamiento no represente peligro por su proximidad a la MT. El interruptor
accionará los puntos de luz necesarios para la suficiente y uniforme iluminación de
todo el recinto del centro.
b) El calibre del conductor del neutro debe ser igual al conductor de las fases.
c) Las bornes de conexión de cables y fusibles serán fácilmente accesibles a los operarios de
forma que, en las operaciones de mantenimiento, la posición de trabajo normal no carezca
de visibilidad sobre estas zonas.
Alumbrados especiales
El centro comercial estará dotado de alumbrado de emergencia con el objeto

asegurar, en caso de fallo de la alimentación al alumbrado normal, la iluminación
en los locales y accesos hasta las salidas, para una eventual evacuación del público
o iluminar otros puntos que se señalen.
El sistema de alumbrado de emergencia vendrá compuesto por luminarias de

emergencia, conectadas a las líneas de distribución propias de cada local para así
permitir la carga de las baterías de éstas, cuya autonomía será de 3 horas y un consumo
de 6 W. Así como también han de ofrecer como mínimo 1 lux a nivel de suelo en las
zonas de evacuación.
Es obligatorio situar el alumbrado de seguridad en las siguientes zonas de los locales

de pública concurrencia:
14
 En circuitos de tomacorrientes
a) El calibre del conductor del neutro debe ser igual al conductor de las fases.
b) En circuitos de tomacorrientes, se utiliza conductor de cobre aislado tipo
THHN con una sección mínima de 4 mm2 (12 AWG) para la fase y el neutro.
 En circuitos de cargas especiales
a) El calibre del conductor de tierra se determina conforme lo indicado en la
Tabla No. 6.
b) En circuitos de cargas especiales se utiliza conductor de cobre aislado tipo
THHN con una sección mínima de 5,26 mm2 (10 AWG) para las fases.
 En alimentadores a tableros de distribución
El calibre mínimo recomendado para un alimentador, desde el medidor hasta el
tablero de distribución único, debe ser el No. 6 AWG de cobre aislado tipo THHN.
En caso de disponer más de un tablero de distribución el calibre de los sub
alimentadores deberá estar en función de la demanda en cada subtablero.

15
10. INSTALACIÓN DE CONDUCTORES
a) Todos los conductores de energía eléctrica, empleados en las instalaciones,
se deben colocar de modo que puedan ser fácilmente revisados o
reemplazados.
b) Los conductores, que se utilicen en las instalaciones, deben estar sujetos a la
norma vigente NTE INEN 2345 en lo que se refiere a su tipo de aislamiento.
c) Todo conductor que va instalado en cualquier tipo de ducto, cuyo calibre sea
mayor a 10 AWG, debe ser cableado.
d) El circuito que va desde el tablero de distribución hasta la cocina eléctica
debe utilizar, como mínimo, conductor de cobre calibre 8 AWG por fase y
10 AWG para la tierra con aislamiento THHN.
e) El rango de utilización de los conductores corresponde a la capacidad de
conducción de cada uno de ellos de acuerdo a la Tabla No.8.
f) El circuito que va desde el tablero de distribución hasta la cocina eléctica
debe utilizar, como mínimo, conductor de cobre calibre 8 AWG por fase y
10 AWG para la tierra con aislamiento THHN.
g) El rango de utilización de los conductores corresponde a la capacidad de conducción
de cada uno de ellos de acuerdo a la Tabla No.8
Tabla No. 1 Capacidad de corriente permisible en conductores aislados hasta 2000v

nominales y 60°c a 90°c. No más de tres conductores portadores de corriente en una
canalización, cable o tierra (directamente enterrados) y temperatura ambiente de 30 °c
Sección Temperatura nominal del conductor Calibre

Transversal
60°C 75°C 90°C 60°C 75°C 90°C
16
Tipo S, Tipos Tipos TBS, Tipos Tipos Tipos TBS,

TW, UF FEPW*, SA, SIS, TW*, UF* RH*, SA, SIS,
RH*, RHW*, FEP*, RHW*, THHN*,
THHW*, FEPB*, MI, THHW*, THW-2,
THW*, RHH*, THW*, RHH*, RHW-
THWN*, RHW-2, THWN*, 2, USE-2,
XHHW*, THHN*, XHHW* XHH, XHHW,
USE*, ZW* THHW*, , USE* XHHW-2,
THW-2*, ZW-2
THWN-2*,
USE-E,
XHH,
XHHW*,
XHHW-2,
ZW-2
mm2 COBRE ALUMINIO O ALUMINIO AWG o
RECUBIERTO DE COBRE kcmils
0,82 …. …. 14 …. …. …. 18
1,31 …. …. 18 …. …. …. 16
2,08 20* 20* 25 …. …. …. 14
3,3 25* 25* 30* 20* 20* 25* 12
5,25 30 35* 40* 25 30* 35* 10
8,36 40 50 55 30 40 45 8
13,29 55 65 75 40 50 60 6
21,14 70 85 95 55 65 75 4
26,66 85 100 110 65 75 85 3
33,62 95 115 130 75 90 100 2
42,2 110 130 150 85 100 115 1
53,5 125 150 170 100 120 135 1/0
67,44 145 175 195 115 135 150 2/0
85,02 165 200 225 130 155 175 3/0
107,21 195 230 260 150 180 205 4/0
126,67 215 255 290 170 205 230 250
152,01 240 285 320 190 2530 255 300
177,34 260 310 350 210 250 280 350
202,68 280 335 380 225 270 305 400
253,35 320 380 430 260 310 350 500
Sección Temperatura nominal del conductor Calibre

Transversal
60°C 75°C 90°C 60°C 75°C 90°C
17
Tipo S, Tipos Tipos TBS, Tipos Tipos Tipos TBS,

TW, UF FEPW*, SA, SIS, TW*, UF* RH*, SA, SIS,
RH*, RHW*, FEP*, RHW*, THHN*,
THHW*, FEPB*, MI, THHW*, THW-2,
THW*, RHH*, THW*, RHH*, RHW-
THWN*, RHW-2, THWN*, 2, USE-2,
XHHW*, THHN*, XHHW* XHH, XHHW,
USE*, ZW* THHW*, , USE* XHHW-2,
THW-2*, ZW-2
THWN-2*,
USE-E,
XHH,
XHHW*,
XHHW-2,
ZW-2
304,02 355 420 475 285 340 385 600
354,69 385 460 520 310 375 420 700
380,02 400 475 535 320 385 435 750
405,36 410 490 555 330 395 450 800
456,03 435 520 585 355 425 480 900
506,7 455 545 615 375 445 500 1000
633,38 495 590 665 405 485 545 1250
760,05 520 625 705 435 520 585 1500
886,73 545 650 735 455 545 615 1750
1013,4 560 665 750 470 560 630 2000
FACTORES DE CORRECCIÓN
Temperatur Para temperaturas ambientes distintas de 30 °C, multiplicar las anteriores Temperatur
a ambiente corrientes por el correspondiente factor de los siguientes a ambiente
en °C en °C
21-25 1,08 1,05 1,04 1,08 1,05 1,04 21-25
26-30 1,00 1,00 1,00 1,00 1,00 1,00 26-30
31-35 0,91 0,94 0,96 0,91 0,94 0,96 31-35
36-40 0,82 0,88 0,91 0,82 0,88 0,91 36-40
41-45 0,71 0,82 0,87 0,71 0,82 0,87 41-45
46-50 0,58 0,75 0,82 0,58 0,75 0,82 46-50
51-55 0,41 0,67 0,76 0,41 0,67 0,76 51-55
56-60 …. 0,58 0,71 …. 0,58 0,71 56-60
61-70 …. 0,33 0,58 …. 0,33 0,58 61-70
71-80 …. …. 0,41 …. …. 0,41 71-80
A menos que se permita otra cosa específicamente en otro lugar de esta norma, la protección contra sobrecorriente
de los conductores marcados con un asterisco (*), no debe superar 15 A para 2,08 mm2 (14 AWG); 20 A para 3,31
mm2 (12 AWG) y 30 A para 5,26 mm2 (10 AWG), todos de cobre; o 15 A para 3.3 mm 2 (12 AWG) y 25 A para
5.25 mm2 (10 AWG) de aluminio y aluminio recubierto de cobre, una vez aplicados todos los factores de corrección
por temperatura ambiente y por número de conductores.
Ref: Tabla 310-16 National Electrical Code

18
11) CANALIZACION
 Las canalizaciones eléctricas son una parte fundamental de cualquier
instalación eléctrica. Las canalizaciones eléctricas son esencialmente tubos de
distintos materiales y características cuyo objetivo principal es proteger los
conductores de cualquier daño, ya sea mecánico o derivado de la acción de otros
agentes del medio, como la corrosión. Las canalizaciones además limitan de forma
general el desgaste natural de los conductores. Otra función importante es ayudar
a la distribución ordenada de los conductores en la instalación.
 Existen principalmente 2 grupos de canalizaciones eléctricas atendiendo al
material con el que son fabricadas. Están las canalizaciones metálicas,
generalmente fabricadas en materiales como el aluminio, el hierro o el acero, y
las canalizaciones No metálicas, fabricadas con materiales termoplásticos, como
el PVC o el polietileno. A continuación, describimos los tipos de canalizaciones
más comunes atendiendo al material de fabricación:
A. Canalizaciones de PVC
El PVC es un tipo de material termoplástico, sus siglas provienen de su nombre
Policloruro de Vinilo. Entre sus principales características: son resistentes a la par
que ligeros, de carácter rígido o flexibles, la acción de diferentes químicos, además
no son auto extinguibles y no se corroen.
Ámbito de aplicación:
- Se suelen utilizan ocultos, empotrados en techos y paredes o enterrados bajo el
suelo, bajo materiales como el concreto.

19
- En zonas con un ambiente húmedo.
- Eventualmente en superficies, siempre y cuando sea compatible con sus
características en lo referente a la resistencia, a la temperatura y al desgaste. Como
nuestro Tubo corrugado para empotrar libre de halógeno.
B. Canalizaciones con tubos flexibles de plásticos
Se fabrican normalmente con PVC de doble capa, aunque se puede usar otros
tipos de materiales termoplásticos. Son resistentes y su índice de hermeticidad es
alto, pesan poco y cuenta con superficie corrugada e interior liso, que los hace
muy flexibles. Como nuestro tubo de canalización corrugado de doble
capa, disponible en nuestra tienda online.
Ámbito de aplicación:
- Canalizar alimentadores eléctricos de las compañías y alumbrado público.
C. Canalizaciones con tubo de espiroflex
Similares a los tubos metálicos flexibles, pero fabricados en materiales
termoplásticos. Su acabado los hace resistentes, flexibles y herméticos. Se
suelen utilizar para:
- Para cableado de motores y maquinarias industriales.
- Ubicaciones con un alto índice de vibración.

20
D. Canalizaciones de tubos EMT
EMT son las siglas de “Electrical Metallic Tubing” o “tubos eléctricos
metálicos” en español. Son muy utilizados tanto a nivel industrial como
doméstico. Se caracterizan por ser fácilmente moldeables, lo que facilita que
puedan ser adaptados a las diferentes trayectorias del cableado en la
distribución de una instalación eléctrica. Estos tubos son muy versátiles tanto
en las instalaciones eléctricas comerciales e industriales, por ser moldeables, lo
que facilita la trayectoria que se le quiera dar al cableado en la instalación.
Generalmente son sometidos a la galvanización para aumentar su duración y
resistencia a la corrosión.
-Existen diferentes tamaños desde los 0,5" hasta los 4" de diámetro. Utilizan
accesorios específicos para su acople con las cajas.
-Su principal ámbito de aplicación se encuentra en instalaciones de superficie,
visibles, a la intemperie, con capacidad para soportar daños mecánicos, aunque
también se pueden utilizar empotrados. Ejemplo de este tipo de canalización
son los tubos de aiscan tme tmr
E. Canalizaciones de tubos IMC
Son canalizaciones pensadas para resistir daños mecánicos de medio o alta
intensidad. Fabricadas también con materiales metálicos, pero con un
tratamiento de galvanizado por inmersión en caliente que permite su
galvanizado tanto exterior como interior, se diferencian del tipo anterior
además por el grosor de sus paredes, que este caso es mucho mayor. A la par
21
que más resistentes, también son menos flexibles que los tubos EMT. Traen en
los extremos conectores genéricos de tipo roscados coples o niples, aunque
también se le pueden hacer la rosca de forma manual.
12. SISTEMA DE SEGURIDAD
A. Centrales Monitoreables de Alarma
Es un centro de control, recepción y monitorización de las señales emitidas por
un sistema de alarma, que se activa, mediante un salto en la alarma, que es
producido cuando existe un intento de intrusión cuando el sistema de seguridad
se encuentra encendido, que sería, generalmente, las 24 horas, todos los días
del año. Luego de ser confirmada la intrusión, se procederá a tomar las medidas
perminentes, actuando incluso en conjunto con la Policía Nacional.
B. Detección de Movimiento Infrarroja
Se basa en un sensor electrónico cuya función es medir la luz infrarroja que
emiten los objetos que se encuentran dentro de su radar de acción. Estos
dispositivos se utilizan mayormente en los detectores de movimiento que se
basan en PIR.
C. Sensores de Apertura de Puertas y Ventanas
Son dispositivos magnéticos de contacto que se colocan estratégicamente en
puertas y ventanas, siendo los encargados de notificar el estatus (abierto,
cerrado) de los mismos.

22
D. Sensores de rotura de Cristal
Este dispositivo combina la frecuencia de audio junto con el infrasonido, lo
que le permite reconocer los sonidos propios que se producen cuando se rompe
un vidrio. El sensor, permite una excelente cobertura en cristales y se le puede
ajustar la sensibilidad.
E. Sensores Perimetral
Son dispositivos que se colocan generalmente en exteriores y pueden registrar
la intrusión en un perímetro establecido.
13. SISTEMA CONTRA INCENDIOS
Los centros comerciales, y los locales que se encuentran en sus instalaciones, se rigen
por el denominado Uso Comercial, cuyo ámbito de aplicaciones se refiere a los
edificios y establecimientos destinados a uso comercial. Algunos requisitos recogidos
en el CTE:
Compartimentación: Los centros que ocupen un edificio en su totalidad, la superficie
construida de todo sector de incendios destinada a zona comercial y de circulación de
público podrá ser de 10.000 m2 como máximo, siempre que el conjunto del edificio
esté protegido por rociadores automáticos de agua y su altura de evacuación no exceda
10 m. Un centro comercial puede constituir un único sector de incendios cuando
ocupe un edificio exento, cada planta disponga de salidas de evacuación que cumplan
con lo legislado en esta norma, esté protegido en su totalidad por rociadores
automáticos y cuente con sistemas que garanticen un eficaz control de humos.

23
Evacuación: Los establecimientos integrados en centros con menos de 50 m2, la
puerta de salida a las zonas comunes de circulación del centro se considerará
como origen de evacuación. La longitud del recorrido de evacuación desde todo
origen a una salida que dé acceso al exterior será de 60 m como máximo, en la caso
de un centro de las características señaladas en el apartado de Compartimentación. En
el caso de que se utilicen carros para el transporte de productos, los puntos de paso a
través de cajas de cobro no se consideran elementos de evacuación.
Control de humos: En los casos que se indican a continuación se debe instalar un
sistema de control del humo de incendio capaz de garantizar dicho control durante la
evacuación de los ocupantes, de forma que ésta se pueda llevar a cabo en condiciones
de seguridad:
A. Zonas de uso Aparcamiento que no tengan la consideración de aparcamiento
abierto;
B. Establecimientos de uso Comercial o Pública Concurrencia cuya ocupación
exceda de 1.000.
El diseño, cálculo, instalación y mantenimiento del sistema pueden realizarse de
acuerdo con las normas UNE 23.584:2008, UNE 23.585:2017 Requisitos y métodos
de cálculo y diseño para proyectar un sistema de control de temperatura y de
evacuación de humos (SCTEH) y UNE-EN 12.101-6:2006.
Evacuación de personas con discapacidad en caso de incendio

24
En los edificios de uso Comercial o Pública Concurrencia con altura de evacuación
superior a 10 m o en plantas de uso Aparcamiento cuya superficie exceda de 1.500
m2, toda planta que no sea zona de ocupación nula y que no disponga de alguna
salida del edificio accesible dispondrá de posibilidad de paso a un sector de incendio
alternativo mediante una salida de planta accesible o bien de una zona de refugio
apta para el número de plazas que se indica a continuación:
- una para usuario de silla de ruedas por cada 100 ocupantes o fracción,
- una para persona con otro tipo de movilidad reducida por cada 33 ocupantes o
fracción.
En el CTE además se señalan datos muy concretos sobre dimensionamiento de salidas,
puertas, pasillos, vestíbulos comunes y escaleras en Centros Comerciales. Además de
señalización e iluminación de salidas de edificio y planta, indicando los recorridos de
evacuación, y localización de los equipos de PCI.
Estabilidad al fuego: exigible a los elementos estructurales. Plantas de sótano EF-
120 (ó 180 si la altura del edificio es igual o mayor de 28 m). Plantas sobre rasante:
menos de 15 m, EF-90; menos de 28 m, EF-120; mayor o igual a 28 m, EF-180. (EF
= estabilidad al fuego; p. ej. EF-90 significa estabilidad al fuego durante 60 minutos).

25
PROTECCIÓN ACTIVA: INSTALACIONES OBLIGATORIAS
Los mínimos exigidos se contienen en el CTE en el artículo R.20. Instalaciones de
detección, alarma y extinción de incendios.
Extintores portátiles. Se dispondrán extintores en número suficiente para que el
recorrido real en cada planta hasta un extintor no supere los 15 m. Cada uno de los
extintores tendrá una eficacia como mínimo 21A-113B
Boca de Incendio Equipada. Cuando la superficie total construida sea mayor de 500
m2 (BIE 25 mm). En los lugares de riesgo especial alto, BIE de 45 mm.
Instalación de detección y alarma. Si la superficie total construida es mayor de 2.000
m2, se dispondrán pulsadores manuales y detectores automáticos adecuados a la clase
de fuego previsible de tal forma que todo el establecimiento quede protegido.
Rociadores automáticos de agua. Si la superficie total construida es mayor de 1.500
m2, se instalarán rociadores automáticos hasta proteger la totalidad del centro
comercial. También en toda zona de venta cuya carga de fuego sea superior a 500
mj/m2 y en todo riesgo medio y alto.
Además se exigen determinadas condiciones para la accesibilidad a los edificios de
los servicios de extinción de incendios. Y se instalará al menos 1 hidrante
exterior (aparato hidráulico para toma de agua de los bomberos) en los
establecimientos cuya superficie total construida es mayor de 1.000 m2.
En el siguiente cuadro se pueden apreciar las medidas que el CTE exige a los
comercios en su denominación “Uso Comercial” y “Uso Aparcamiento”.
14.-MATERIALES
26
MATERIALES
 38 locales homologados
 Gym de 3 plantas
 Parqueo
Locales 1-38
Descripción Cantidad Precio Unitario Total
Refled Par 30 Iluminación 5 15 40.00
Comercial
Tomacorriente General a 120v 5 6.50 32.50
Doble
P(Bticino)
Tomacorriente Especial a 220v 1 5.00 5.00
220v P marca
Veto
Cable #14 Rollo de 100 1 28.00 28.00
AWG Flexible mts (rojo)
Cable #12 Rollo de 100 1 28.00 28.00
AWG Flexible mts (negro)
Cable #10 22 mts ( toma 1 7.50 7.50
AWG Flexible especial )
Tubos E.M.T Tubería para 15 12.89 193.95
½*1.65*3.05 alumbrado y
tomacorrientes
Conectores Conectores para 24 1.00 24.00
Metálicos de ½ caja metálica
Uniones Uniones para 20 1.00 20.00
Metálicas de ½ tubería metálica
27
Interruptores Interruptor 2 1.70 3.40

simple(Bticino simple
)
Breaker Breaker para 2 4.75 9.50
General alumbrado y
Electric 20 para
amp. tomacorrientes
Breaker Breaker para 1 5.25 5.25
General toma Especial
Electric 30 (aire
amp. acondicionado
24000 BTU)
Cinta Aislante Cinta para 3 10.50 31.50
Auto fundente empotrado de
3M Cables
Caja De Caja de breaker 1 9.42 9.42
Breaker 2 THQL - 4
General THQP
Electric 2-4
ESPECIFICACIONES
CÓDIGO DESCRIPCIÓN POTENCIA FLUJO CCT TENSIÓN(V) BASE APERTURA(º) VIDA

COMERCIAL (W) LUMINOSO (K) ÚTIL(H)
(LM)
P27425- REFLED 29 3000 3000 120-240 E27 30 15000

36 PAR30 29W
3000K
Gym (3 Plantas)
- Planta Baja
Refled Par 30 Iluminación 6 15 90.00

Comercial
Doble (Bticino)
Cable #14 Rollo de 100 1 28.00 28.00
Cable #12 Rollo de 100 1 28.00 28.00
28

tomacorrientes
)
Breaker 4 THQL - 8
General THQP
Electric 4-8
- Planta Media

Refled Par 30 Iluminación 6 15.00 90.00
Comercial
Doble (Bticino)
220v marca (Para máquinas
Veto de correr)
Cable #14 Rollo de 100 1 28.00 28.00
Cable #12 Rollo de 100 1 28.00 28.00
Cable #10 Rollo de 100 1 28.00 28.00
AWG Flexible mts( toma
Especial)
tomacorrientes
)
Doble (Bticino)
220v P marca
Veto
Breaker 4 THQL - 8
General THQP
Electric 4-8
29
- Planta Alta
Refled Par 30 Iluminación 6 15.00 90.00
Comercial
Doble (Bticino)
220v marca
Veto
Cable #14 Rollo de 100 1 28.00 28.00
Cable #12 Rollo de 100 1 28.00 28.00
Cable #10 Rollo de 100 1 28.00 28.00
AWG Flexible mts( toma
Especial)
tomacorrientes
)
Doble (Bticino)
Breaker 4 THQL - 8
General THQP
Electric 4-8
Parqueo
LED STREET Luminaria 7 55.25 386.76
LIGHT ZD88 Exterior (súper
Eficiente 120
Im/W)-
Fotocelda
Recomendaciones
30
RECOMENDACIONES
*Se debe tener las respectivas protecciones con los voltajes y amperajes para cada local ya
que se debe tomar en cuenta el cálculo total de potencia entre todos los locales activos y
cuanta energía van a consumir en su funcionamiento, Cada local tiene que tener una caja de
breacker con sus respectivos disyuntores, también tienes q tener instalaciones contra
incendios.
15.- CALCULO DE CARGAS
CC. San Felipe, consta de:
● 38 locales homologados en potencia instalada, puntos de iluminación y tomacorrientes.

● Gym de 3 plantas
● Parqueo
Local 1 al 38
Circuito Lámparas Tomacorrientes Especiales Voltaje (V) Potencia (W) Amperaje (A) Braker Detalle Conductores
C1 5 - - 120 145 1,21 1P 10 A REFLED PAR30 29W 3000K 3x14 AWG
C2 - 3 - 120 1800 15 1P 15 A Tomas general 3x12 AWG
C4 - - 1 240 2010 8,38 2P 15 A LG Inverter 24000 BTU 3x10 AWG
Total Unitario 5755
Total Global (x38) 218690
GYM
Planta baja
Sportstech F10 Cinta de
C4 - - 8 240 7162 29,84 2P 40A Correr(7)- LG Inverter 24000 3x8 AWG
Planta
BTU (1)
media
C8 - 5 - 120 1800 15 1P 15 A Tomas general 3x12 AWG Planta alta
C9 - - 1 120 1800 15 1P 15 A Toma Especial 3x10 AWG
Total Unitario 16684
Parqueo
C1 7 - - 120 560 4,7 1P 10A LED STREET LIGHT ZD88 3x14 AWG
Total Unitario 560
W W a VA
Potencia total(Parqueo+Gym+locales) 235934,00 26214,89
Factor de reserva (30%) 306714,20 34079,36
Transformador pad mounted 300 kva ( Se elige el inmediato
300kva
comercial)
MEMORIA DESCRIPTIVA
1. NOMBRE DEL PROYECTO:
El proyecto se denomina:
“Diseño de una Instalación Eléctrica de un centro comercial unifamiliar de Dos
plantas y una bodega”
2. UBICACIÓN DEL PROYECTO:
 Cuidad : GUAYAQUIL
 Provincia : GUAYAS
 Urbanización : AA.HH. MZ W-14
3. DESCRIPCIÓN DEL PROYECTO:
El proyecto, consiste en un diseño de instalación eléctrica de centro comercial
unifamiliar, que presenta las siguientes características:
4. OBJETIVOS
a) OBJETIVOS PRINCIPALES:
 Diseñar los diferentes componentes de una instalación eléctrica en una
vivienda unifamiliar de dos plantas y una azotea.
b) OBJETIVOS SECUNDARIOS:
 Establecer criterios para el diseño de instalaciones eléctricas.
 Fijar las condiciones exigibles en la elaboración de los proyectos de
instalaciones eléctricas.
 Determinas la sección nominal, la intensidad nominal, la intensidad de
diseño, verificación de la caída de tensión, entre otros.

 Uso de las normas vigentes, con el propósito de profundizar nuestros
conocimientos.
5. CONSIDERACIONES IMPORTANTES:
 FLUORESCENTES.- Mas económica 60 lúmenes x watt incandescentes.-
8.75 lúmenes x watt.
 TABLERO GENERAL.- Dispositivo cuyo fin es proteger a los circuitos
alimentadores o los tableros de distribución de energía eléctrica de una
casa por intermedio de un interruptor general y otros según necesidad y
criterio del proyectista.
 TABLERO DE DISTRIBUCION.- Conjunto de dispositivos de protección
q permiten recibir la energía desde el concesionario y distribuirla a todos los
circuitos de la edificación, comprende panel o equipo con barras y
dispositivos para recibir la corriente y distribuirla vía interruptores o
seccionadores de corriente también se llama diagrama unifilar.
El tablero general es cuando existe 1 solo tablero q distribuye la carga a
todos los circuitos.
En algunos casos en casas pequeñas solamente se coloca un
interruptor al cual están cargados tanto el alumbrado y
tomacorrientes.
 CONEXIÓN DOMICILIARIA DE ENERGIA.- Viene a ser la
instalación del medidor y la conexión a la red pública de la energía solicitada
a la empresa eléctrica, se debe presentar una solicitud, plano de ubicación,
copia del título de propiedad, solicitar lo kwatts y el tipo de conexión
(trifásico y monofásico).
 TOMACORRIENTES.- Accesorios eléctricos que permiten tomar energía

de un punto mediante cordones con espiga q en muchos casos los artefactos
eléctricos ya lo traen incorporados, es obligatorio de acuerdo al código
eléctrico del Perú, regla general colocar cada 6 m sin descontar vanos de
puertas, existen tomacorrientes simples, dobles, triples. además existen los
simples, los puestos a tierra, blindados, etc.
 ADICIONALES DE TOMACORRIENTES.- En sala comedor en
esquinas de muebles, en baño en el lavadero donde hay un espejo, en el
dormitorio.- al lado de la cama (2) también en el closet. en los patios.- usar
tomacorriente con puesta a tierra para limpieza o cualquier trabajo. en
escalera si es demasiada extensa. dentro del sistema de tomacorriente
también se considera las salidas especiales como cocina eléctrica,
calentador de agua, y salida para el timbre.
 RECOMENDACIÓN GENERAL CUANDO SE TRABAJO CON
ALUMBRADO.- el CEP recomienda que cuando se hace los circuitos de
alumbrado aproximadamente por cada 100 m2 debe haber un circuito
eléctrico de alumbrado con 15 salidas como máximo.
 CIERRE DE CIRCUITOS ESPECIALES. - Son los que parten del
tangente hasta el aparato a dotar de energía eléctrica, es decir que no
alimenta a otro punto o aparato eléctrico ejemplo, para cocina eléctrica,
calentador, bomba.
 POTENCIA INSTALADA.- Suma de vatios o watts de todos los aparatos
o artefactos eléctricos y electrodomésticos, más aquellos que necesiten
energía eléctrica y estén contemplado dentro del proyecto de instalación
eléctrica.
 MAXIMA DEMANDA.- Es un porcentaje o fracción de la potencia

instalada en q se toma en cuenta que solo en casos muy especiales funciona
simultáneamente todos los aparatos de la edificación y que en la práctica
normalmente no sucede. aproximadamente la máxima demanda viene a ser
un 70% de la potencia instalada y será calculado de acuerdo a tablas. para
cada tipo de edificación.
 CALCULO DE LA CARGA.- Para calcular la carga instalada ya sea para
alumbrado o tomacorriente se utilizaran las tablas otorgadas por el CEP, el
CEP recomienda incrementar en un 30% estas cargas a fin de que el sistema
tenga suficientes circuitos derivados y una capacidad de alimentación
adecuada para asegurar una operación eficiente. en la determinación de la
carga sobre watts/m2 el área será computada teniendo en cuenta las
dimensiones totales o exteriores del piso. todos los tomacorrientes de 15
amperios o menores en viviendas o dormitorios de hoteles se consideran
dentro de las salidas para iluminación general y por lo tanto no debe
considerarse carga adicional.
 CALCULO ESPECIAL EN ILUMINACION DE MUCHA
POTENCIA.- Como reflectores (300-1500watts) se debe calcular circuitos
especiales con conductores adecuados así como interruptores de acuerdo a
la carga solicitada.
 SALIDA DE EXCEPCION.- Cocinas eléctricas, vidrierías o escaparates
la carga a tomar en cuenta no será menor a 600 vatios por ml de perímetro
de la base de la vidriería o escaparate.
 SECCION DEL ALIMENTADOR.- La sección del alimentador será no
menor que 4 mm2 o el Nº 12 A

 CALCULO ESPECIAL EN ILUMINACION DE MUCHA
POTENCIA.- Como reflectores (300-1500watts) se debe calcular circuitos
especiales con conductores adecuados así como interruptores de acuerdo a
la carga solicitada.
 SALIDA DE EXCEPCION.- Cocinas eléctricas, vidrierías o escaparates
la carga a tomar en cuenta no será menor a 600 vatios por ml de perímetro
de la base de la vidriería o escaparate.
 SECCION DEL ALIMENTADOR.- La sección del alimentador será no
menor que 4 mm2 o el Nº 12 AWG.
 PEQUEÑAS APLICACIONES.- Se dan casos en q viviendas muy
pequeñas de interés social en que de un solo interruptor general se atiende
en un solo circuito el alumbrado y los tomacorrientes en un solo ambiente
de 40 m2, se considera q en viviendas unifamiliares en el caso de cocina se
cuente con muebles de repostería que implican un mayor uso de de aparatos
de utensilios y que a su vez incremente la carga como un adicional o lo ya
calculado, así por ejemplo contar con tomacorrientes para refrigeradores,
tostadora, licuadora, etc. en esta caso se considera una carga adicional de
1500 vatios para aplicaciones menores.
 CAIDA DE TENSION.- Es perdida de voltaje en el alimentador entre el
punto de entrega de la energía y el punto final de uso, esto debido a
diferentes factores como calor, calidad del conductor, etc. de acuerdo al
CEP está permitido una pérdida de caída de tensión de 3% cuando se trata
de carga de fuerzas y de 1% para cargas de alumbrado o cargas combinadas
de cargas de alumbrado o fuerza.

Todas las decisiones que se pudieran tomar en un proyecto de instalaciones
eléctricas, por parte del Ingeniero proyectista deberá estar de acuerdo a las Normas
vigente, y de no estar especificada en las normas, se tomara medidas de acuerdo al
criterio, pero justificando la razón.
Las instalaciones eléctricas interiores están tipificadas en el Código Nacional de
Electricidad y corresponde a las instalaciones que se efectúan a partir de la acometida
hasta los puntos de utilización.
En términos generales comprende a las acometidas, los alimentadores, sub
alimentadores, tableros, sub-tableros, circuitos derivados, sistemas de protección y
control, sistemas de medición y registro, sistemas de puesta a tierra y otros.
ANEXOS
CONCLUSIONES
 Por lo general os cálculos de carga son similares ya que los locales son estándar y no
tienen cargas como motores o algo similar .
 Los únicos locales que tienen mayor demanda son los de comidas por su consumo
como extractores e inyectores etc
 Es un centro comercial que no tiene mucha demanda de carga por no tiene ascensores
ni escaleras eléctricas
 Ningún loca usa potencia trifásica
 Cada local el centro comercial nos da como instalaciones 5puntos de tomas y 6
iluminarias
 Cualquier adaptación que tengamos que hacer es por cuenta del local
ANEXOS.
UBICACIÓN SATELITAL
UBICACIÓN DE RELIEVE
PLANOS.

Informe Proyecto Electrico Final 5

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Informe Proyecto Electrico Final 5

Cargado por

Copyright:

Formatos disponibles

INSTITUTO TECNOLÓGICO SUPERIOR “SIMÓN BOLÍVAR”

PROYECTO ELECTRICO ¨CENTRO COMERCIAL SAN FELIPE¨

TÍTULO DEL PROYECTO:

MOLINA MORALES LUIS JONNATHAN

El presente trabajo que pongo a vuestra consideración, está referido

El objeto del presente proyecto es realizar el diseño de electrificación

Consiste en el desarrollo de un proyecto para dotar de energía eléctrica a una

2) FUENTES DE PRODUCCION DE ENERGIA ELECTRICA.-

a) hidroeléctricas (fuerza del agua)

 BAJA TENSION.- La finalidad de las instalaciones de Baja Tensión a tratar será

transformadores asta paneles principal de centro comercial

concurrencia como son las aceras y pasos de vehículos.

 ACOMETIDA Es parte de la instalación de la red de distribución, que alimenta la caja

o cajas generales de protección o unidad funcional equivalente (CGP). Se han escogido

conductores unipolares 3x(3x150/75)mm2 Al con aislamiento 0,6/1 kV de polietileno

reticulado XLPE, no propagador de incendio y de humos y opacidad reducida. Esta

línea está regulada por la ITC-BT-11.

 MEDIDOR.- Es un instrumento de medida que marca el consumo de energía eléctrica

y su instalación puede ser monofásica o trifásica. El suministro monofásico puede ser

puede solicitar ya sea trifásica o monofásica, cualquier carga a tensiones normalizadas

por el Ministerio d Energía y Minas.

 CONDUCTORES.- Los conductores son los elementos que transmiten o llevan el

fluido eléctrico. Se emplea en las instalaciones o circuitos eléctricos para unir el

generador con el receptor

 INTERRUPTORES, APAGADORES O SUICHES.- Los interruptores son aparatos

 CONMUTADORES.- Los conmutadores son aparatos que interrumpen un circuito

dispone de dos posiciones: conexión y desconexión.

 CAJAS DE EMPALMES Y DERIVACIÓN.- Las cajas de empalme (cajetines) se

 CORDÓN.- Es un conductor constituido por varios hilos unidos eléctricamente

arrollados helicoidalmente alrededor de uno o varios hilos centrales.

 CABLE.- Es un conductor formado por uno o varios hilos o cordones aislado

eléctricamente entre sí.

 RECEPTORES.- Son los aparatos que utilizan la energía eléctrica para su

aprovechamiento con diversos fines.

 PUNTO DE ENTREGA.- constituido por los equipos de control, limitación, registro

o medición de la energía eléctrica proporcionada. Las conexiones pueden ser aéreas o

4) TIPOS DE CAPTACION DE ENERGIAS A TRAVES DE LAS EMPRESAS

 TRIFASICAS.- Vía 3 Conductores (R-S-T)

5) INSTALACIÓN ELÉCTRICA DE UN LOCAL – DIAGRAMA MULTIFILAR

Según el enunciado del objetivo y las estrategias metodológicas sugeridas

por el Programa Oficial se debería dibujar una instalación eléctrica de una

modelos que puedan servir de guía para la práctica real y verdadera.

Analizada y comprendida la instalación eléctrica de un local con los

de la instalación eléctrica en todos sus ambientes.

Datos principales de los locales que vamos a considerar:

6) DOTACION DE ENERGIA ELECTRICA

Para dotar de energía eléctrica a un lote de terreno o a una edificación que se

servicios propios de una Habilitación urbana; se hace a traes de una conexión

domiciliaria, en caso contrario, es decir, si no está dentro de una zona

urbanizada, la dotación de energía eléctrica se deberá hacer siguiendo las

normas establecidas para estos casos por el concesionario d Energía Eléctrica,

solicitando una CONEXIÓN PROVISIONAL.

extremos y en puntos intermedios. Esto garantiza que no existan grandes tensiones

inducidas en las cubiertas metálicas

Constituidos por un pozo de 30 cm de diámetro por 3.20 m. de profundidad rellenado

por capas compactas de tierra cernida y mezclada con sulfato de magnesio,

sanickgeld o laborgel o bentonita hasta llegar a una altura de 3.00 m. luego se

de cobre de ½“ de diámetro por 3.00 m de longitud, en el borde superior tendrá un

30 x 30, montada sobre una base de concreto.

 TIPOS DE POZO A TIERRA:

El pozo a tierra convencional que puede ser de cobre o fierro galvanizado.

En el jardín varilla de cobre o tubería de fierro galvanizado instalado

horizontalmente. Tuberías de agua cuando están Sean metálicas.

8) MARCO NORMATIVO Y REFERENCIAS
