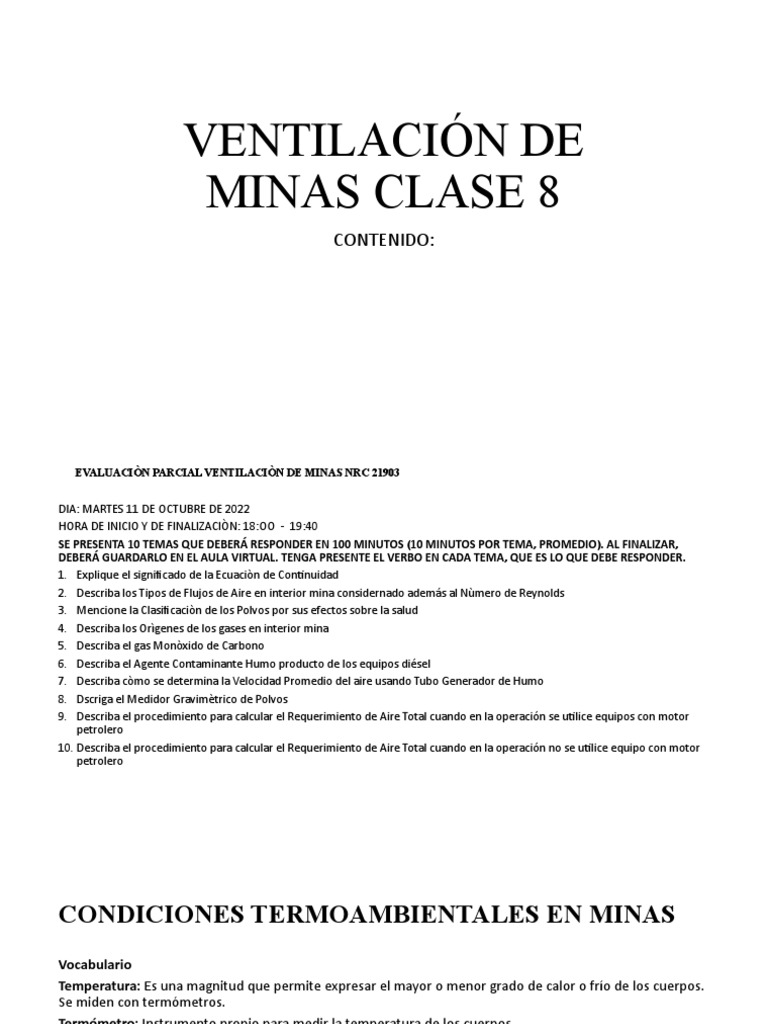

VENTILACIÓN DE
MINAS CLASE 8
CONTENIDO:
EVALUACIÒN PARCIAL VENTILACIÒN DE MINAS NRC 21903
DIA: MARTES 11 DE OCTUBRE DE 2022
HORA DE INICIO Y DE FINALIZACIÒN: 18:OO - 19:40
SE PRESENTA 10 TEMAS QUE DEBERÁ RESPONDER EN 100 MINUTOS (10 MINUTOS POR TEMA, PROMEDIO). AL FINALIZAR,
DEBERÁ GUARDARLO EN EL AULA VIRTUAL. TENGA PRESENTE EL VERBO EN CADA TEMA, QUE ES LO QUE DEBE RESPONDER.
1. Explique el significado de la Ecuaciòn de Continuidad
2. Describa los Tipos de Flujos de Aire en interior mina considernado además al Nùmero de Reynolds
3. Mencione la Clasificaciòn de los Polvos por sus efectos sobre la salud
4. Describa los Orìgenes de los gases en interior mina
5. Describa el gas Monòxido de Carbono
6. Describa el Agente Contaminante Humo producto de los equipos diésel
7. Describa còmo se determina la Velocidad Promedio del aire usando Tubo Generador de Humo
8. Dscriga el Medidor Gravimètrico de Polvos
9. Describa el procedimiento para calcular el Requerimiento de Aire Total cuando en la operación se utilice equipos con motor
petrolero
10. Describa el procedimiento para calcular el Requerimiento de Aire Total cuando en la operación no se utilice equipo con motor
petrolero
CONDICIONES TERMOAMBIENTALES EN MINAS
Vocabulario
Temperatura: Es una magnitud que permite expresar el mayor o menor grado de calor o frío de los cuerpos.
Se miden con termómetros.
Termómetro: Instrumento propio para medir la temperatura de los cuerpos.
Calor: Es una forma de energía perceptible por las sensaciones que engendran en nosotros las acciones de
los cuerpos calientes y fríos. Se mide con los calorímetros.
Calorímetro: Instrumento que sirve para medir las cantidades de calor absorbidas o cedidas por un cuerpo
sometido a una influencia exterior.
Humedad: Calidad de húmedo (impregnado de un líquido).
Humedad relativa: Es el grado de saturación de vapor de agua en el aire a la temperatura que tiene el aire.
Generalmente se relaciona a porcentaje de agua.
Humedad absoluta: Es el peso en gramos del agua contenida por un metro
cúbico de aire.
HUMEDAD ABSOLUTA EN FUNCIÓN DE LA TEMPERATURA
°C -10 0 10 20 30 40
GRAMOS 2.17 4.85 9.39 17. 19 30.41 50.80
Ref.: Diccionario Técnico Larousse
• Características
• El aire que introducimos a interior mina con fines de ventilación,
cumple un papel importante en el mantenimiento de las condiciones
térmicas que garanticen una atmósfera adecuada para los
trabajadores que laboren en interior mina.
• Las condiciones termo-ambientales en interior mina dependen de la
temperatura, velocidad y humedad del aire, los mismos que son
diferentes a los de superficie.
Origen de las condiciones
termoambientales
• El aire que ingresa de superficie durante su recorrido sufre normalmente un
calentamiento progresivo (lo que hace que las labores en minas profundas
puedan ser muy calurosas), y este calor puede ser transmitido de 3 modos:
• - Por radiación, en que el calor es transmitido en todas direcciones
• - Por conducción, en que el calor es transmitido por los cuerpos.
• - Por Convección, en que el aire y los gases calientes existentes tienden a
• ascender llevando el calor a otros lugares.
• En interior mina existen condiciones termoambientales debido a:
Calor proveniente de la roca o Grado Geotérmico
• Existe una zona con temperatura constante que no es afectado por la
• temperatura de superficie ni del interior, que es de 25 a 30 m.
• El grado geotérmico es aproximadamente de 1° C por cada 30 a 100 m de
• profundidad (55000° C en el centro de la tierra; 6400 km. el radio de la
misma),
• variando según la localidad, tipo de roca, fracturamiento, foco de calor
existente,
• etc.
• Calor generado por la autocompresión del aire
• Cuando el flujo de aire se hace pasar desde superficie hasta el interior
de la mina a través de un pique o de un plano inclinado, se puede
observar que tanto la presión como la temperatura aumentan, tan
solo por el peso que representa la columna de aire (autocompresión
del aire).
• En general se acepta que el incremento de temperatura del aire
debido a la autocompresión es el orden de 1° C por cada 100 m de
profundidad.
• c.- Otros
• Teóricamente, se considera el incremento de temperatura como
resultado de la oxidación del carbón, de la pirita, putrefacción de la
madera, etc., además de las aguas subterráneas frías o calientes, la
velocidad del flujo de aire, el trabajo de equipos motorizados entre
otros, que influyen de alguna manera al incremento del calor en
interior mina.
Efectos del calor sobre el organismo
El organismo produce continuamente calor a través de sus procesos metabólicos y es
necesario que se disipe tan rápido como se produce. La temperatura interna
del cuerpo es de 37° C.
La transpiración normal regula la temperatura mediante la disipación del calor. El organismo
pierde 1 lt/día de líquido por este concepto.
Trabajos forzados o ambientes calurosos (superior a 30 grados) puede superar los 4 lt/día,
por lo que es necesario proveerse agua con 0.3% de sal o LYTREN que contiene sodio,
potasio, magnesio y otros elementos. El Art. 97 del D. S. No. 055-2010-EM especifica entre
otros, el suministro de agua para beber no menor de 600 mililitros por hora de trabajo.
Con el aire en reposo o a baja velocidad y con humedad relativa elevada, no hay transporte
del sudor del cuerpo si la temperatura del cuerpo aumenta. Cuando el aire se pone en
movimiento y la HR del área las disminuimos por precipitación, comienza la vaporización del
sudor y se evita que la temperatura del cuerpo suba por encima de 37°C, logrando que el
personal trabaje con cierto grado de eficiencia. La temperatura media del ambiente de
trabajo debe ser menor entre 18 a 21°C (valores óptimos de confort) y siempre menor de 25°
C. Se dice alta temperatura cuando es superior de 27°C.
Experimentos realizados en países cuyas minas cuentan con
temperaturas superiores a 27°C, han demostrado que el rendimiento
de los trabajadores disminuye considerablemente cuando la
temperatura y humedad se incrementan.
La Humedad Relativa óptima para la mayoría de las personas está
comprendida entre 55 y 65 %; por debajo de 55 % la mayoría de las
personas encuentran el aire demasiado seco y por encima de 65 %
demasiado húmedo.
Temperatura Efectiva.
Es el resultado de la combinación de tres factores: temperaturas del ambiente, humedad
relativa y velocidad del aire. En un solo calor expresa el grado de confort termo-ambiental, en
la sensación y efecto de calor y frío del cuerpo humano. El Manual de Ventilación de Minas
del IIMP, en su página 34 muestra un nomograma que indica la disminución de eficiencia en
el trabajo de acuerdo a la temperatura efectiva existente en el lugar de trabajo:
TEMPERATURA EFECTIVA EFICIENCIA DE TRABAJO
20°C 97 %
25°C 90 %
30°C 80 %
32°C 60 %
35°C 42 %
40°C 25 %
Determinación de la Temperatura Efectiva
Se utiliza el NOMOGRAMA PARA DETERMINAR LA TEMPERATURA EFECTIVA adjunto, que
relaciona el Bulbo Seco, Bulbo Húmedo y la Velocidad del Flujo de Aire muestreado.
Ejemplo 01:
Mediciones efectuadas en el Tajo 3-65 arrojaron los siguientes datos:
Bulbo Seco 13° C
Bulbo Húmedo 10° C
Velocidad Flujo del Aire 15 m/min
Hallar la Temperatura Efectiva.
Procedimiento:
a) Con una línea se une los correspondientes BS y BH.
b) Esta unión cortará a la línea correspondiente de Velocidad del aire medido.
c) Desde este punto, se traza una línea paralela a la transversal más cercana que intercepta a la
línea de TE.
d) Por aproximación, se leerá la correspondiente TE.
